Un buffer lift o amortiguador de ascensor es un dispositivo de seguridad instalado en el foso. Su función es absorber o disipar la energía si la cabina o el contrapeso alcanzan el extremo inferior de su recorrido. No sustituye el correcto ajuste de límites, finales de carrera ni sistemas de frenado: actúa como una protección final ante una condición anormal.
Para seleccionar o reemplazar un buffer no basta con comparar su altura exterior. Deben coincidir el tipo de buffer, la carrera efectiva, la velocidad nominal aplicable, la masa que puede recibir, la disposición cabina/contrapeso, la geometría de montaje y, cuando exista, el circuito de interruptor de seguridad. Una referencia equivocada puede impedir el contacto correcto con la placa de impacto o dejar el sistema fuera de las condiciones definidas por el fabricante.
Qué hace un buffer de ascensor
Los buffers se ubican normalmente bajo la trayectoria de la cabina, del contrapeso o de ambos, sobre bases firmes del foso. Cuando ocurre un sobrepaso hacia abajo, la placa o bastidor de impacto comprime el buffer. El componente limita la desaceleración mediante la deformación de un resorte o el desplazamiento controlado de aceite hidráulico.
Su papel práctico es reducir la severidad de un impacto en situaciones como:
- Falla o ajuste incorrecto de elementos de parada en el extremo inferior.
- Movimiento de inspección o mantenimiento que excede el recorrido previsto.
- Condiciones anormales durante pruebas autorizadas.
- Descenso de la cabina o del contrapeso hasta la zona de amortiguación.
El buffer debe estar alineado con su punto de contacto. Una unidad técnicamente correcta pero desplazada, inclinada o instalada sobre una base deteriorada no ofrece una protección confiable. También debe existir la holgura y el recorrido libre indicados para que no haya contacto permanente durante la operación normal.
La inspección del foso debe considerar el conjunto completo: buffers, soportes, placas de impacto, anclajes, interruptores, cableado, acumulación de agua y elementos que puedan interferir con la carrera.

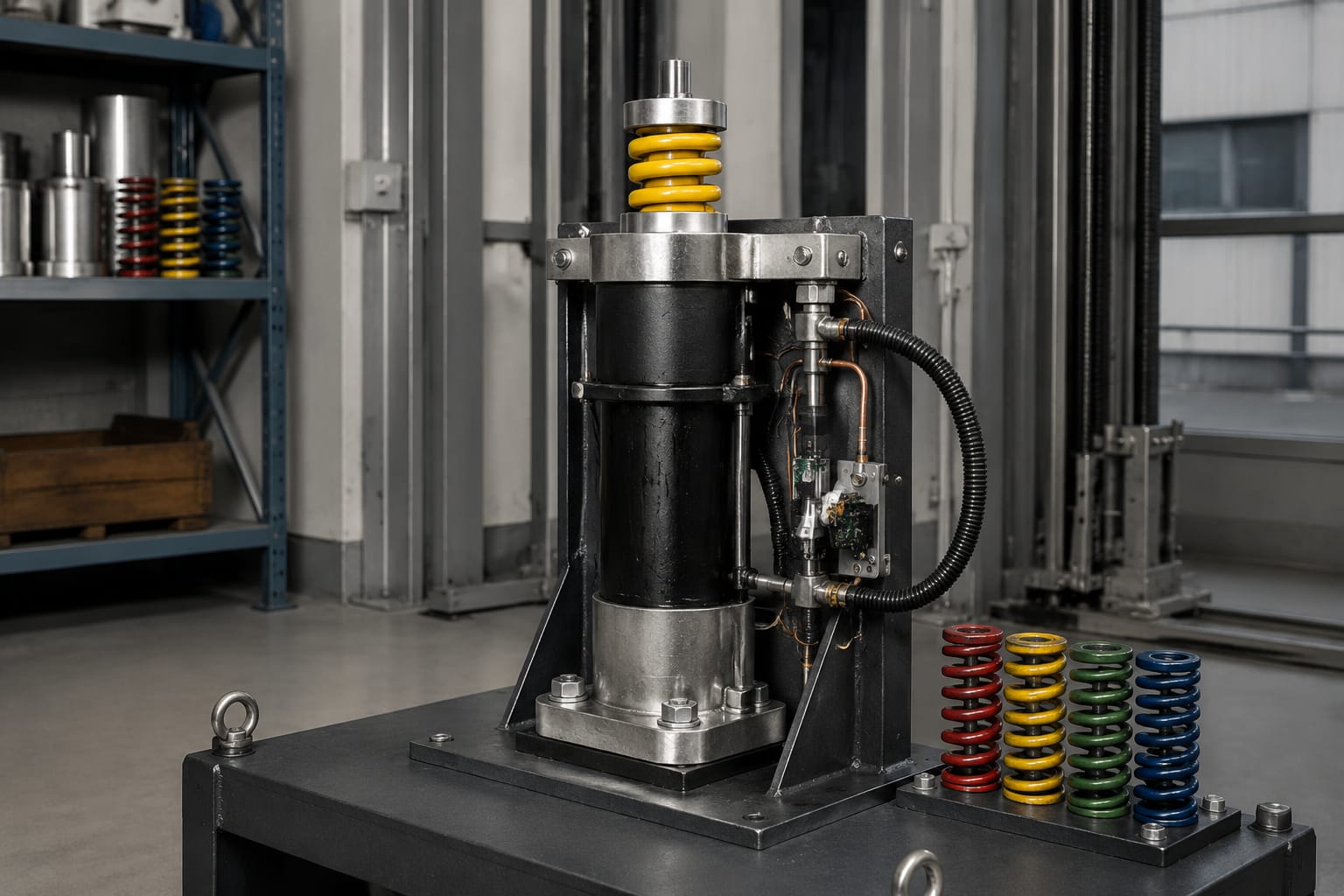

Buffers de aceite frente a buffers de resorte
La diferencia esencial está en cómo absorben la energía. Los buffers de resorte almacenan energía al comprimirse y pueden recuperar su longitud; los hidráulicos u oleodinámicos controlan el movimiento mediante aceite y un sistema interno de estrangulamiento. La selección depende de la aplicación definida por el diseño del ascensor y de sus condiciones nominales, no de una preferencia de compra aislada.
| Característica | Buffer de resorte | Buffer de aceite o hidráulico |
|---|---|---|
| Principio de trabajo | Compresión elástica de uno o varios resortes | Desplazamiento controlado de aceite durante la carrera |
| Comportamiento tras compresión | Tiende a recuperar su altura | Retorno controlado según su diseño |
| Uso típico | Aplicaciones de menor energía, conforme al diseño aplicable | Aplicaciones que requieren mayor capacidad de disipación |
| Revisión visible | Estado del resorte, deformación, corrosión y fijación | Fugas, nivel o condición del aceite, vástago, retorno y corrosión |
| Riesgo característico | Fatiga, fractura, asentamiento o pérdida de alineación | Fuga de aceite, daño del vástago, pérdida de carrera o retorno incompleto |
Cuándo se usa un buffer de resorte
Un buffer de resorte puede emplearse en equipos cuya velocidad, masa y recorrido estén dentro de los límites permitidos por el diseño y la normativa aplicable. Tiene una construcción relativamente directa, pero no debe asumirse que es intercambiable con un modelo hidráulico de dimensiones parecidas.
Al revisarlo, se debe verificar que el resorte no presente espiras rotas, zonas aplastadas, deformación lateral ni corrosión que reduzca su sección. También importa la longitud en reposo: una reducción permanente puede indicar asentamiento o daño. La pintura no corrige corrosión estructural ni devuelve la elasticidad original.
Cuándo se usa un buffer hidráulico
El buffer de aceite se usa cuando la energía a absorber exige una desaceleración más controlada. Su carrera y comportamiento interno están diseñados para una combinación específica de velocidad y carga. Algunos modelos integran mecanismos para controlar el retorno y contactos eléctricos que prueban su posición.
En una modernización, no se debe instalar un buffer hidráulico únicamente porque “es más robusto”. Es necesario confirmar que la carrera disponible en foso, la altura de montaje, la placa de impacto, la lógica de seguridad y los requisitos del equipo permitan esa configuración. El cambio de tecnología puede requerir validación de ingeniería y ajustes complementarios.
Para equipos que requieren este tipo de componente, revise las opciones de buffers hidráulicos de aceite para ascensor con la ficha dimensional y funcional del repuesto original como punto de comparación.
Aplicaciones para cabina y contrapeso
La cabina y el contrapeso pueden requerir buffers separados, aun cuando estén en el mismo foso. Las cargas y los puntos de impacto no necesariamente son iguales. En ascensores de tracción, el bastidor de cabina y el marco de contrapeso siguen trayectorias distintas; cada uno debe alcanzar su buffer correspondiente de forma centrada.
Al identificar la aplicación, confirme:
- Si el buffer corresponde a cabina, contrapeso o ambas posiciones.
- El número de unidades instaladas por punto de impacto.
- La distancia entre centros de los buffers y la ubicación de las placas de impacto.
- La masa suspendida o masa aplicable indicada en la documentación del equipo.
- La presencia de guías, defensas, soportes o elementos de foso que limiten el acceso.
- La altura libre y la carrera posible en la condición de compresión.
Un error frecuente es tomar como referencia solo el lado de cabina cuando se cambian todos los buffers. Aunque se vean similares, la referencia del lado de contrapeso puede variar por carga, soporte, altura o disposición del interruptor.
Después de una modernización que modifica la masa de cabina, bastidor, decoración interior, operador de puertas o contrapeso, conviene revisar la compatibilidad del buffer. El componente debe responder a la configuración final del sistema, no únicamente a la referencia instalada antes de la intervención.
Consideraciones de carrera, velocidad y carga
La carrera es el desplazamiento útil que el buffer puede realizar desde su condición normal hasta la compresión máxima prevista. Es un dato funcional crítico. No equivale necesariamente a la longitud total del componente ni a la medida visible de su vástago.
La capacidad de un buffer depende de la energía que debe gestionar. En términos generales, dicha energía aumenta con la masa y con el cuadrado de la velocidad. Por esto, elevar la velocidad nominal tiene un efecto importante en el requisito de amortiguación, incluso si la carga cambia poco.
Para evaluar un reemplazo, recopile como mínimo estos datos:
- Tipo de ascensor y disposición: tracción, hidráulico u otra configuración pertinente.
- Velocidad nominal de cabina, expresada en m/s.
- Masa de cabina, carga nominal, peso de bastidor y configuración de contrapeso cuando aplique.
- Tipo de buffer actual y referencia completa de placa o etiqueta.
- Carrera nominal, altura retraída y altura extendida.
- Diámetro, patrón de perforaciones y tipo de anclaje de la base.
- Posición, cantidad y función de interruptores o contactos.
- Dimensiones reales disponibles en el foso y recorrido de la placa de impacto.
No calcule la equivalencia solo a partir del diámetro o de la altura. Dos buffers de aspecto similar pueden tener carreras, curvas de desaceleración, masas aplicables y velocidades admisibles distintas. La sustitución debe contrastarse contra la documentación del fabricante del ascensor, la ficha del buffer y los requisitos técnicos que correspondan al proyecto.
Espacio de foso y altura comprimida
La carrera del buffer consume espacio vertical cuando se activa. Por ello hay que comprobar la altura comprimida y la posición final de cabina o contrapeso. Instalar una unidad más alta, aun con una carrera aparentemente adecuada, puede reducir holguras de seguridad o generar contacto prematuro.
Mida desde una referencia estable del foso hasta la placa de impacto con el equipo en la posición definida para inspección. Registre la medición para cada lado. Las diferencias entre guías, soportes o nivel de piso pueden afectar la alineación real.

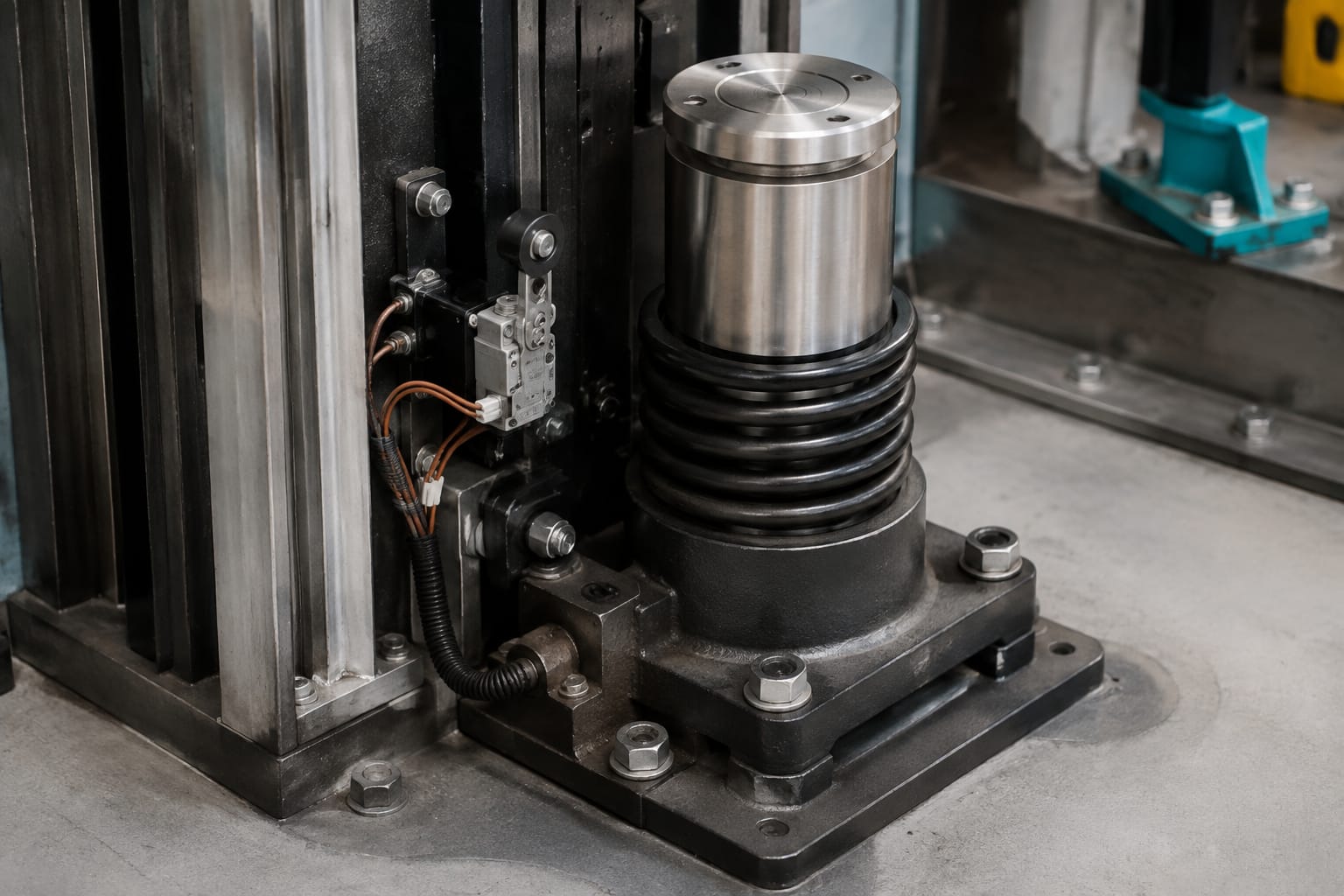

Interruptores de buffer y prueba eléctrica
Algunos buffers cuentan con un interruptor que comunica al circuito de seguridad una condición relevante, como compresión, posición anormal o falta de retorno completo, según el diseño. El propósito exacto, la lógica de contacto y la forma de rearme varían entre fabricantes y controladores.
El interruptor no es un accesorio genérico. Antes de cambiarlo, confirme:
- Referencia del buffer y del interruptor existente.
- Tipo de contacto y estado eléctrico requerido.
- Tensión, corriente y compatibilidad con el circuito de seguridad.
- Sistema de accionamiento: leva, rodillo, vástago, imán u otro mecanismo.
- Longitud de cable, conector, grado de protección y fijación.
- Posición de actuación y condición de rearme.
Un contacto mal ajustado puede producir fallas intermitentes, impedir el retorno a servicio o, más grave, no informar una condición que el controlador debe supervisar. Después del montaje, compruebe continuidad y cambio de estado con instrumentos apropiados, siguiendo el procedimiento de bloqueo y consignación del sitio.
Las referencias de interruptores para buffer de ascensor deben validarse por función eléctrica y geometría, no solamente por apariencia. Para configuraciones específicas, también puede ser relevante comparar el interruptor de buffer Mitsubishi para ascensor con la referencia y el conector del equipo instalado.
Revisión de fugas, corrosión y daños
La inspección visual debe hacerse con buena iluminación y con el foso limpio. El agua, los lubricantes provenientes de otras partes del equipo y el polvo acumulado pueden ocultar una fuga o acelerar la corrosión.
En buffers hidráulicos, revise:
- Presencia de aceite en el cuerpo, la base, el vástago o el piso del foso.
- Rayones, picaduras, oxidación o dobleces en el vástago.
- Retorno completo a la posición especificada después de cualquier compresión autorizada.
- Uniones, tapones, sellos y zonas de soldadura con señales de daño.
- Estado de la etiqueta o placa de identificación.
- Verticalidad y firmeza de la base.
Una película de suciedad aceitosa debe investigarse. No basta con limpiar y declarar resuelto el problema: hay que identificar si el aceite proviene del buffer, de la máquina, de guías lubricadas o de otra fuente. Un buffer con fuga no debe rellenarse de manera improvisada ni abrirse sin el procedimiento y la información técnica adecuados.
En buffers de resorte, busque fisuras, espiras fracturadas, corrosión profunda, inclinación, apoyos flojos y signos de que el resorte roza contra su alojamiento. Si se detecta una deformación permanente, no asuma que puede corregirse estirando o recalzando el conjunto.
Para ambos tipos, compruebe anclajes, pernos, placas base y concreto de soporte. El desprendimiento, la corrosión de fijaciones o una base agrietada afectan la transferencia de carga y requieren corrección antes de devolver el equipo al servicio.
Identificación e instalación para reemplazo
La identificación debe iniciar por la información del componente instalado, no por una foto. Tome imágenes legibles de la placa, pero transcriba también los datos porque una etiqueta sucia o parcialmente ilegible puede inducir errores.
Una solicitud técnica bien preparada incluye:
- Marca, modelo y referencia del buffer.
- Fotografías frontal, lateral, superior, de la base y de la placa.
- Medidas verificadas con unidad y punto de referencia claros.
- Tipo de aplicación: cabina, contrapeso o ambos.
- Velocidad nominal, carga y masas relevantes del ascensor.
- Datos del interruptor, cableado y conector, si existen.
- Motivo del reemplazo: fuga, golpe, corrosión, daño mecánico, obsolescencia o modernización.
Antes de instalar, compare la nueva unidad con la anterior sin retirar aún los elementos necesarios para verificar posición y montaje. Revise la distancia entre anclajes, orientación del interruptor, altura de contacto y centro de la placa de impacto.
La instalación debe ejecutarse por personal competente y bajo el procedimiento de seguridad aplicable. Aísle la alimentación, asegure la cabina y el contrapeso según corresponda, mantenga controlado el acceso al foso y no ubique personas en zonas de atrapamiento. Respete el torque, los anclajes y los elementos de fijación definidos para el conjunto; sustituir pernos por equivalentes no especificados puede alterar la seguridad de la instalación.
Errores comunes al reemplazar buffers
- Elegir por altura total sin confirmar carrera y posición comprimida.
- Reutilizar un buffer que recibió un impacto sin inspección técnica.
- Cambiar la referencia de resorte a hidráulico sin revisar el diseño del sistema.
- Instalar un interruptor con el mismo conector, pero con lógica de contacto distinta.
- Omitir la verificación de la placa de impacto y su alineación.
- Ignorar corrosión del soporte o daños en el piso del foso.
- Dejar el cable del interruptor sin protección mecánica o con tensión excesiva.
Inspección y pruebas después del servicio
Una vez instalado o intervenido el buffer, la revisión final debe cubrir condición mecánica, alineación y funcionamiento eléctrico. El equipo no debe volver a operación normal solo porque el repuesto quedó atornillado.
Como mínimo, documente estas verificaciones:
- Buffer vertical, estable y correctamente fijado a su base.
- Placa de impacto centrada sobre la superficie de contacto.
- Carrera libre y holguras verificadas en las posiciones requeridas.
- Ausencia de fuga, deformación, roces o interferencias.
- Identificación del componente visible o registrada en el informe de servicio.
- Interruptor y cableado firmes, protegidos y correctamente conectados.
- Estado eléctrico del contacto confirmado conforme a la lógica del equipo.
- Restablecimiento y retorno del buffer, cuando el diseño lo requiera.
- Pruebas funcionales realizadas únicamente bajo el procedimiento técnico autorizado.
- Registro de medidas, referencia instalada, fecha y observaciones para trazabilidad.
No improvise una prueba de impacto para “comprobar” un buffer. Las pruebas de seguridad deben responder al procedimiento del fabricante, las condiciones de la instalación y los requisitos aplicables. Una prueba mal ejecutada puede dañar el ascensor, comprometer al personal o producir conclusiones erróneas sobre el estado del componente.
La decisión correcta combina identificación precisa, revisión de la condición del foso y validación de compatibilidad con velocidad, carga, carrera e interruptores. Para compras B2B o reposición multi-marca, Kelevator suministra repuestos de ascensor para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; comparta la información técnica del buffer existente para comparar referencias antes de definir el reemplazo.
