Panel de botones de ascensor: COP, LOP y repuestos

Un elevator button panel es el conjunto de mando que permite solicitar, indicar y gestionar el recorrido del ascensor. En la práctica, puede ser un panel dentro de la cabina, llamado COP, o uno ubicado en cada piso, llamado LOP. Aunque ambos incluyen pulsadores y señalización, cumplen funciones distintas y no son intercambiables sin revisar la lógica del controlador, el cableado y la interfaz de usuario.

Para reemplazar o modernizar un panel de botones de ascensor, no basta con comparar su apariencia. Hay que identificar la función del panel, cantidad de paradas, tipo de señal, tensión, protocolo de comunicación, conectores, dimensiones del frente y requisitos de accesibilidad o emergencia. Una compra basada solo en una fotografía o en el diámetro de los botones puede terminar en una pieza que no encaja, no comunica correctamente o no cumple la función esperada.

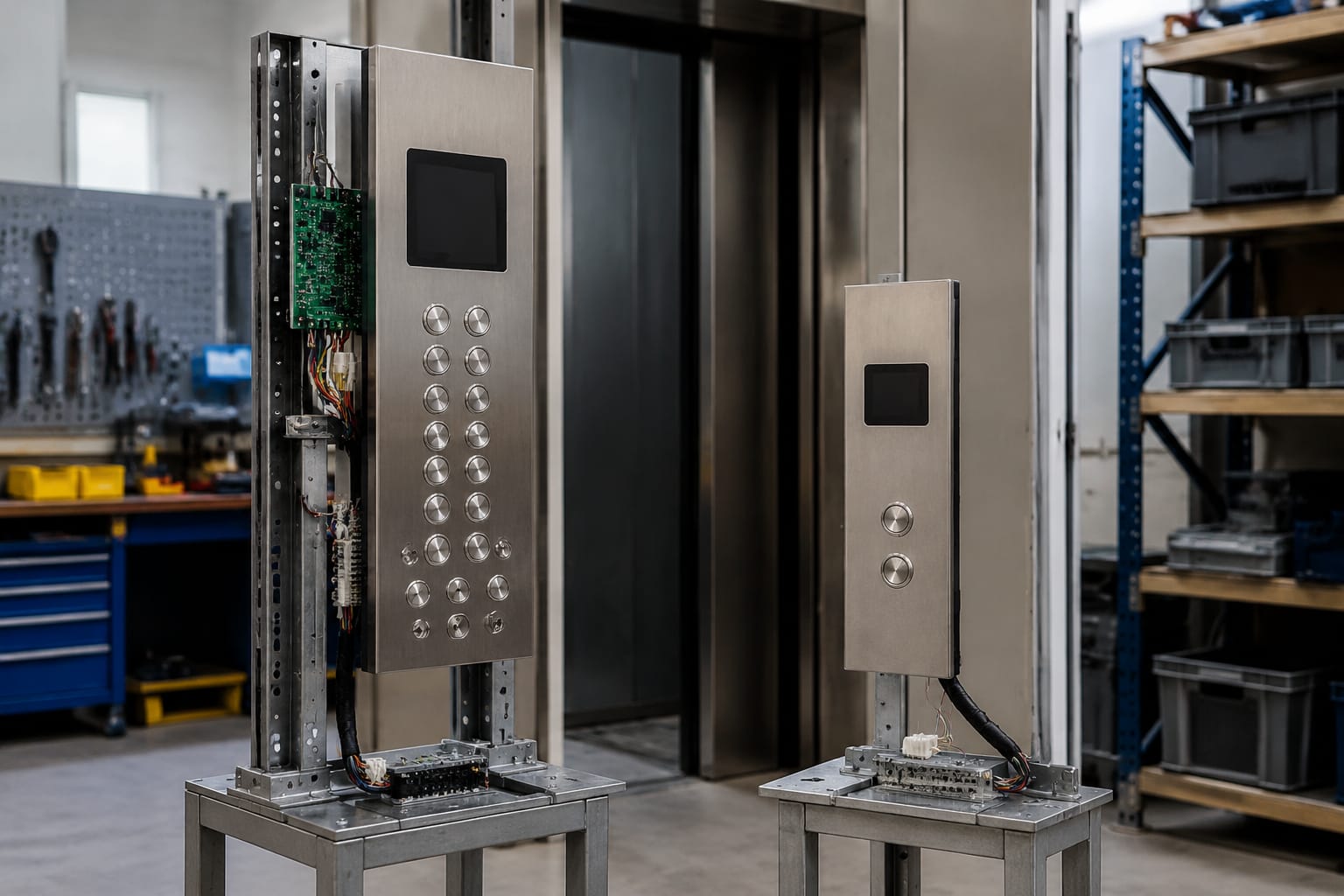

COP y LOP explicados

El COP viene de Car Operating Panel y corresponde al panel de operación dentro de la cabina. Es el punto desde el cual el pasajero selecciona el piso de destino y accede a mandos permitidos, como apertura o cierre de puertas, alarma y, según la configuración, otras funciones autorizadas.

El LOP, o Landing Operating Panel, es el panel de llamada en el rellano o hall de cada piso. Su función es registrar la intención de subir o bajar, o simplemente solicitar el ascensor cuando el sistema no diferencia sentido de viaje.

La diferencia principal no está en el acabado, sino en la información que cada uno maneja:

En un ascensor convencional, el COP puede tener un botón por cada parada, mientras el LOP normalmente tendrá una llamada hacia arriba, hacia abajo o ambas. En sistemas con control de destino, esta lógica cambia: el usuario registra el piso al que quiere ir antes de entrar a la cabina, de modo que el panel de hall puede ser más sofisticado y el COP puede simplificarse.

No conviene asumir que un LOP con dos flechas funciona en cualquier instalación de dos sentidos. La electrónica puede emplear contactos secos, señales de tensión, comunicación serial o una interfaz propia del fabricante. La función visual coincide, pero la compatibilidad eléctrica y lógica puede no coincidir.

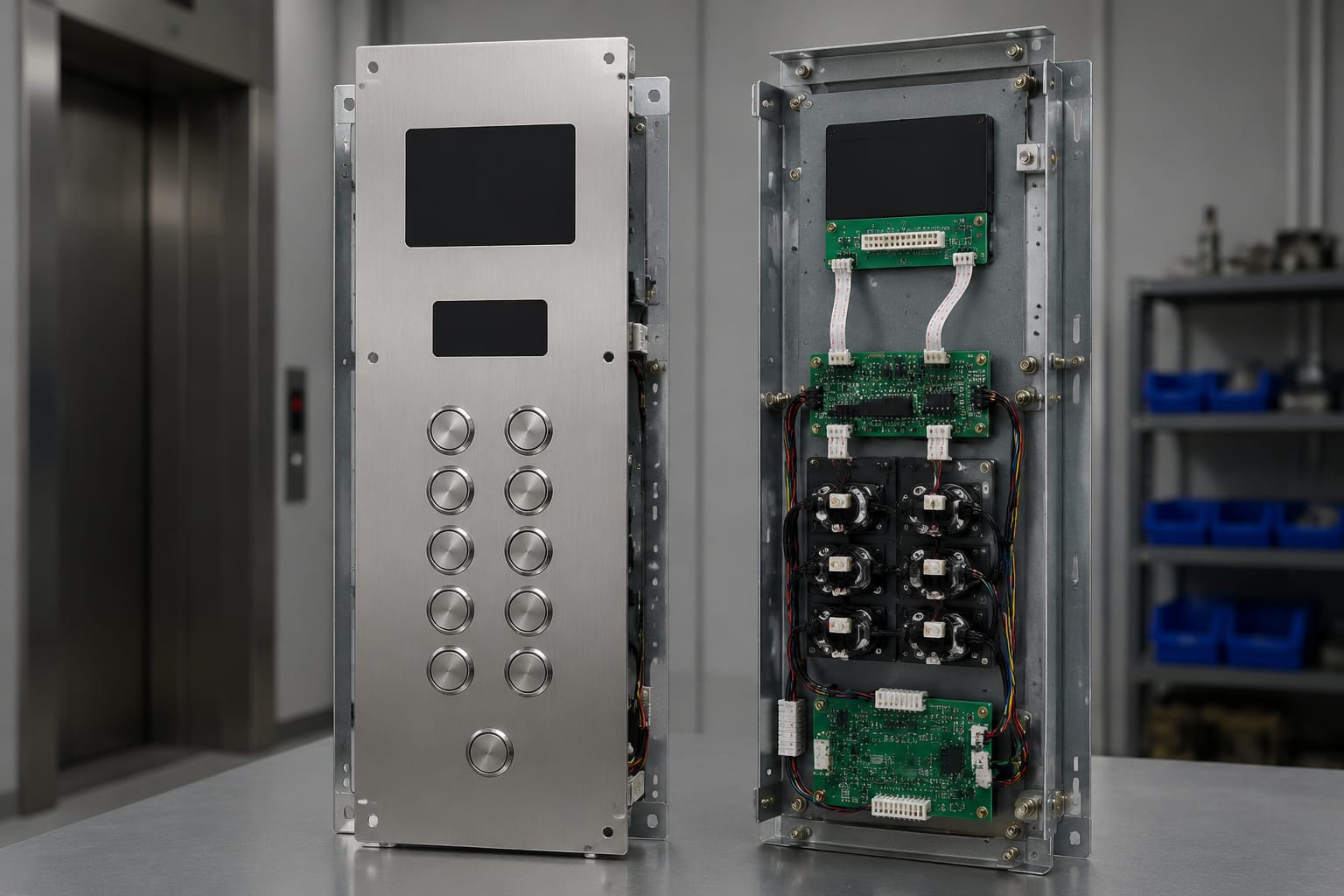

Partes dentro de un elevator button panel

Un panel de botones de ascensor es un ensamble, no un único repuesto. Al diagnosticar una falla o cotizar una sustitución, conviene separar sus componentes.

Pulsadores y módulos de llamada

Los botones reciben la orden del usuario y envían una señal al sistema de control. Según el diseño, pueden incluir:

• Aro luminoso o iluminación central.
• Inscripción grabada, impresa o con relieve.
• Numeración, flechas, Braille o caracteres táctiles.
• Microinterruptor, contacto mecánico o electrónica integrada.
• Montaje frontal, posterior o mediante módulo encajable.
• Salida por terminales, cable corto o conector.

Una falla de iluminación no significa necesariamente que el pulsador completo esté dañado. Antes de reemplazarlo, se debe separar el problema de LED, alimentación, contacto, tarjeta de entrada o conexión. Del mismo modo, un botón que se queda iluminado puede responder a una orden retenida por la lógica del control y no a una falla física del botón.

Indicadores y pantallas

Los paneles pueden incorporar indicadores de posición, dirección de viaje, disponibilidad, sobrecarga o mensajes de estado. Las tecnologías más comunes incluyen segmentos LED, matriz de puntos, LCD y pantallas gráficas.

La elección debe considerar más que el color o el tamaño. Es importante confirmar:

• Información que debe mostrar: piso, flechas, mensajes, hora o diagnóstico.
• Orientación y área útil disponible en el panel.
• Alimentación requerida.
• Tipo de comunicación con el controlador.
• Legibilidad según la iluminación del edificio.
• Compatibilidad con la señalización existente de cabina y piso.

Una pantalla de piso o un indicador de dirección puede requerir una tarjeta de comunicación específica. Por eso, al evaluar un panel LCD de llamadas de piso, se debe validar la interfaz, la disposición de la instalación y los parámetros que entrega el control antes de definir el reemplazo.

Tarjetas electrónicas

La tarjeta o placa del panel puede concentrar entradas de botones, salidas para iluminación, comunicación, gestión de pantalla y conexiones hacia otros módulos. En algunos diseños, cada botón se conecta directamente al controlador; en otros, una tarjeta reduce el cableado mediante una red o bus de comunicación.

Estas placas pueden fallar por humedad, vibración, daño de conectores, tensión incorrecta, cortocircuito en la iluminación o manipulación durante una intervención. Una tarjeta con apariencia similar no necesariamente usa el mismo pinout, firmware o protocolo.

Para una evaluación de repuesto, es útil revisar opciones de tarjetas y accesorios para panel de control de ascensor junto con las referencias de la pieza instalada. El número de parte, la revisión, la función y el conector tienen más valor que la similitud estética.

Frente, caja y elementos de montaje

La cara visible del panel, conocida como faceplate o placa frontal, sostiene los elementos y define cómo se integra al muro o al revestimiento de cabina. Detrás puede haber una caja empotrada, soporte de fijación, aislantes, tornillería y una tapa de mantenimiento.

En una intervención de modernización, conservar la caja existente puede reducir trabajo de obra, pero solo si la profundidad, perforaciones y ruta de cableado son compatibles con el panel nuevo.

Configuraciones de botones y pantallas

La configuración correcta depende de la operación del edificio, no solo del número de pisos. Un panel de cabina para ocho paradas puede necesitar ocho botones de destino, apertura, cierre, alarma, ventilación y llave, mientras un panel para las mismas paradas, pero con sistema de destino, puede tener menos botones y una pantalla de instrucciones.

Configuración típica de COP

Un COP puede incluir:

• Botones de todos los pisos atendidos.
• Botón de apertura de puertas.
• Botón de cierre de puertas, cuando está previsto en la lógica de la instalación.
• Alarma o llamada de emergencia.
• Indicador de posición de cabina.
• Flechas de dirección.
• Señal de sobrecarga o fuera de servicio.
• Llave o controles reservados para funciones autorizadas.
• Intercomunicador, según el diseño del equipo.

Al reemplazar botones de piso, mantenga una secuencia clara y consistente. El orden debe corresponder a la nomenclatura real del edificio: por ejemplo, sótanos, primer piso, mezanine y pisos superiores. Cambiar una etiqueta sin revisar la programación o el cableado puede crear confusión para usuarios y personal técnico.

Configuración típica de LOP

Un LOP puede ser de llamada única, de subida y bajada, o formar parte de una estación de destino. En edificios con tráfico diferencial, las flechas deben reflejar la operación real del grupo de ascensores.

Los errores frecuentes incluyen instalar dos botones de dirección en un piso donde el control solo admite una llamada, reutilizar un botón de llamada único con una nueva placa de dos flechas, o sustituir el indicador sin confirmar cómo recibe la información de posición.

Elegir entre botones mecánicos, táctiles y capacitivos

Los botones mecánicos siguen siendo comunes por su respuesta física y porque facilitan el mantenimiento individual. Las soluciones táctiles o capacitivas pueden responder a objetivos de diseño o limpieza visual, pero requieren revisar con más atención la sensibilidad, el uso con guantes, la resistencia ambiental y la integración de accesibilidad.

La selección debe priorizar una señal clara para el usuario, mantenimiento viable y funcionamiento compatible. El diseño más minimalista no siempre es la mejor elección para una cabina de alto uso o para un proyecto donde se busca sustituir módulos sin modificar el controlador.

Materiales y dimensiones de la placa frontal

La placa frontal debe soportar uso repetido, limpieza y condiciones ambientales del lugar de instalación. Los materiales habituales incluyen acero inoxidable, acero pintado, aluminio y, en determinadas aplicaciones, policarbonato u otros acabados técnicos.

El acero inoxidable suele elegirse en áreas de tráfico frecuente por su apariencia y resistencia superficial. Sin embargo, existen diferentes calidades, acabados y espesores; no se debe asumir que dos frentes de acero se comportan igual. El aluminio permite soluciones ligeras, mientras que los frentes pintados pueden facilitar la integración visual, pero requieren evaluar su tolerancia al desgaste.

Antes de ordenar una placa frontal o panel completo, tome y registre estas medidas:

1. Alto y ancho exteriores del frente.
2. Espesor de la placa.
3. Distancia entre centros de perforaciones y tornillos.
4. Diámetro y sistema de sujeción de cada botón.
5. Tamaño y posición de ventanas para pantalla, flechas o indicadores.
6. Profundidad disponible detrás del frente.
7. Dimensiones de la caja empotrada o del recorte existente.
8. Ubicación de salidas de cable y puntos de tierra.

También confirme si el panel es de montaje en superficie, semiempotrado o empotrado. Un frente nuevo puede cubrir el recorte anterior, pero eso no resuelve una caja demasiado profunda, un soporte incompatible o una ruta de cable insuficiente.

En proyectos de renovación, una placa a medida puede ser útil para conservar la abertura existente y reorganizar los componentes. Aun así, debe definirse después de seleccionar los módulos eléctricos, no antes. Diseñar perforaciones sin tener las dimensiones reales de botones, displays y conectores aumenta el riesgo de rehacer el frente.

Compatibilidad de tarjetas, cables y conectores

La compatibilidad eléctrica es el punto que más fallas evita. Un panel puede encajar físicamente y aun así no funcionar por diferencias de tensión, señal, conexión o programación.

Datos que debe reunir antes de comprar

Documente la pieza instalada mediante fotos claras y datos verificables. Como mínimo, reúna:

• Marca y referencia del controlador, cuando estén disponibles.
• Referencia, revisión y etiquetas de la tarjeta o módulo actual.
• Función exacta del panel: COP, LOP, indicador o estación de destino.
• Número de paradas y configuración de botones.
• Tipo de conectores, cantidad de pines y disposición de pines.
• Tensión de alimentación medida o indicada en documentación.
• Número de conductores y tipo de cable.
• Fotos del frente, posterior, conectores y etiqueta de la pieza.
• Medidas del panel y la caja.
• Comportamiento de la falla, incluyendo cuándo ocurre.

No deduzca el voltaje por el color del cable ni el pinout por la cantidad de pines. Dos arneses de 10 pines pueden tener asignaciones totalmente distintas. Si hay una referencia de cable, confirme que coincida con ambos extremos, la longitud requerida, el género de conectores y la secuencia de terminales.

Cuando se sustituye un arnés entre un LOP, COP o módulo de control, una conexión de 10 pines para paneles LOP y COP debe verificarse contra el conjunto instalado, no solo por el número de núcleos anunciado. Un cable incorrecto puede producir botones sin respuesta, iluminación errática, comunicaciones intermitentes o daño de componentes.

Errores de compatibilidad que conviene evitar

• Cambiar una placa de matriz por una de entradas individuales.
• Conectar una pantalla sin confirmar el protocolo de datos.
• Reutilizar conectores con pines flojos, sulfatados o invertidos.
• Instalar una tarjeta con distinta revisión sin validar sus funciones.
• Ignorar la conexión a tierra del frente metálico.
• Reemplazar botones iluminados sin revisar la tensión de los LED.
• Cortar y empalmar un arnés sin conservar identificación, blindaje o continuidad.

En elevadores, la intervención sobre controles debe realizarla personal competente y siguiendo el procedimiento seguro aplicable al equipo. Antes de desconectar conexiones, se debe desenergizar según corresponda, identificar los cables y documentar su posición original.

Accesibilidad y controles de emergencia

Un panel bien seleccionado debe permitir una operación comprensible para la mayor cantidad posible de usuarios y preservar las funciones de seguridad definidas para el ascensor. Los requisitos concretos pueden depender del edificio, del contrato, de la autoridad competente y de la normativa aplicable al proyecto; por eso deben verificarse localmente antes de fabricar o instalar.

Como criterio práctico, revise los siguientes puntos:

• Identificación táctil o Braille donde sea requerido.
• Contraste suficiente entre botones, símbolos y placa frontal.
• Alturas de instalación y alcance de los mandos.
• Confirmación visual y, cuando aplique, sonora de la pulsación.
• Símbolos comprensibles para abrir, cerrar y alarma.
• Estado visible de alarma, sobrecarga o fuera de servicio, según el sistema.
• Integridad de la comunicación de emergencia y de sus componentes asociados.
• Protección contra activación o manipulación accidental de controles restringidos.

El botón de alarma no debe tratarse como un botón de destino más. Su integración puede involucrar circuitos, telefonía, intercomunicación o dispositivos de rescate que están fuera del panel visible. Cualquier modificación requiere pruebas funcionales completas, no solo confirmar que el botón encienda.

La accesibilidad también debe revisarse cuando se cambian etiquetas. Un número con tipografía decorativa, poco contraste o tamaño inadecuado puede afectar la lectura aunque el circuito funcione correctamente.

Opciones de personalización y modernización

Modernizar un panel de ascensor permite mejorar apariencia, señalización y experiencia de uso, pero debe partir de una decisión técnica: conservar la arquitectura existente o migrar componentes junto con el control.

La modernización más conservadora suele mantener la lógica del controlador y sustituir frente, botones, indicadores y arneses compatibles. Es apropiada cuando el sistema actual funciona, hay repuestos compatibles y el objetivo es corregir desgaste, mejorar legibilidad o actualizar el acabado de cabina y pisos.

Una modernización de mayor alcance puede incorporar nuevos displays, comunicación en bus, señalización adicional o control de destino. En este caso, la compatibilidad no se limita al panel: puede requerir cambios en tarjetas, programación, cableado de piso, controlador y pruebas de grupo.

Preguntas para definir el alcance

• ¿La intervención corrige una falla puntual o actualiza toda la interfaz?
• ¿Se conservará el controlador actual?
• ¿Se necesita mantener la caja y recorte existentes?
• ¿Cuántas cabinas y estaciones de piso deben quedar uniformes?
• ¿Los botones, displays y placas deben replicar una referencia actual?
• ¿Hay requisitos de accesibilidad, seguridad o administración del edificio que condicionen el diseño?
• ¿La operación necesita llamadas convencionales o un sistema de destino?
• ¿Existen repuestos de distintas marcas dentro de la misma instalación?

Para importadores, distribuidores y empresas de mantenimiento, conviene estandarizar la información de levantamiento antes de solicitar cotizaciones. Un formato con fotos, medidas, referencia, conector, función y cantidad reduce ambigüedades entre el equipo de campo, compras y proveedor.

Kelevator suministra repuestos multimarca para importadores B2B, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. En una solicitud técnica, una descripción precisa del conjunto instalado permite evaluar con mayor fundamento si corresponde un botón, tarjeta, cable, frente o panel completo.

Pruebas y puesta en servicio del panel

La puesta en servicio debe confirmar el comportamiento del sistema completo. Probar un botón de forma aislada no verifica que la llamada llegue al control, que el display se actualice o que el ascensor responda con la lógica esperada.

Lista de comprobación funcional

Tras instalar o reemplazar un COP, LOP o sus componentes, revise:

1. Fijación mecánica del frente, botones, pantalla y caja.
2. Ausencia de bordes cortantes, juego excesivo o interferencia con el revestimiento.
3. Identificación correcta de cada piso y función.
4. Funcionamiento de todos los botones de cabina y llamadas de piso.
5. Iluminación de confirmación en cada pulsador.
6. Indicador de posición y flechas de dirección, si aplican.
7. Respuesta de apertura y cierre de puertas bajo las condiciones previstas.
8. Estado y operación de alarma o comunicación de emergencia según el sistema instalado.
9. Funcionamiento en cada piso, sentido de viaje y condición de llamada aplicable.
10. Integridad de conectores, sujeción de cables, tierra y cierre del panel.
11. Registro de referencias instaladas, ajustes y resultados de prueba.

Si después del cambio hay fallas intermitentes, revise primero conectores, continuidad del arnés, pines desplazados y puntos de fijación. Si el problema afecta varios botones o una pantalla completa, la causa puede estar en la alimentación, tarjeta de interfaz o controlador, no en cada componente visible.

Preguntas frecuentes

¿COP y LOP pueden usar los mismos botones?

Pueden usar pulsadores físicamente iguales en algunos equipos, pero la función, iluminación, cableado y señal esperada pueden variar. Valide el módulo por su referencia, conexión y aplicación antes de intercambiarlo.

¿Puedo cambiar solo la placa frontal del panel?

Sí, cuando las perforaciones, profundidad, fijaciones y componentes existentes son compatibles. También debe comprobar que la nueva placa no afecte la conexión a tierra, acceso de mantenimiento o visibilidad de indicadores.

¿Qué información sirve para identificar un repuesto de panel?

La referencia de la pieza, fotos del frente y reverso, conector, número de pines, medidas, tensión indicada, función y datos del controlador son los elementos más útiles. Una foto del panel montado ayuda, pero no sustituye las imágenes de conexiones y etiquetas.

¿Un panel nuevo requiere programación?

Depende de la arquitectura. Un cambio puramente mecánico o de botones equivalentes puede no requerirla, mientras que una tarjeta, display, sistema de comunicación o configuración de destino puede necesitar parametrización y validación con el controlador.

La selección de un elevator button panel debe comenzar por identificar si se trata de COP o LOP y terminar con una verificación completa de compatibilidad y funcionamiento. Para planear un reemplazo, reúna las referencias, medidas, fotos y datos de conexión antes de comparar componentes; así podrá determinar con mayor precisión si necesita un pulsador, cable, tarjeta, placa frontal o una modernización más amplia.
