Botones de ascensor: tipos, símbolos y selección

Los botones de ascensor son interfaces de mando que envían una solicitud a la maniobra: una llamada desde el piso o una orden de destino, apertura, cierre o alarma desde la cabina. Aunque parecen componentes simples, su reemplazo exige revisar el tipo de pulsación, el montaje, la señal eléctrica, la iluminación, la placa electrónica y la compatibilidad con el equipo existente.

Para una intervención confiable, no basta con comparar el diámetro o el color del botón. Hay que identificar si pertenece a la botonera de cabina o al pulsador de piso, registrar sus conexiones y confirmar cómo se comunica con el controlador. Esto evita instalar un repuesto que encaje físicamente pero no active la función, no ilumine o genere fallas intermitentes.

Botones de operación en cabina y llamadas desde piso

Los controles de ascensor se dividen principalmente entre los que están dentro de la cabina y los que se ubican en cada nivel. Cumplen funciones distintas y, por tanto, no siempre son intercambiables.

Botones de la botonera de cabina

La botonera de cabina, también llamada COP por Car Operating Panel, permite que el pasajero seleccione un piso y accione funciones disponibles en el ascensor. Sus botones más frecuentes son:

• Selección de pisos: identificados con números, letras o ambos.
• Apertura de puertas: ordena mantener o iniciar la apertura de la puerta.
• Cierre de puertas: solicita el cierre, sujeto a las condiciones de seguridad de la maniobra.
• Alarma: activa el sistema de aviso instalado en el ascensor.
• Intercomunicador o llamada de emergencia: permite pedir asistencia cuando el equipo dispone de este sistema.
• Llave o funciones restringidas: habilitan accesos, servicios especiales o modos de operación autorizados.

Los botones de piso suelen enviar una orden a la placa de cabina, a una botonera electrónica o directamente al sistema de control, según la arquitectura del ascensor. En equipos modernos, varios pulsadores pueden compartir una línea de comunicación en vez de tener un cable independiente por cada función.

Pulsadores de llamada en los descansos

Los botones instalados afuera de la cabina conforman la estación de llamada de piso, conocida como LOP por Landing Operating Panel. Su propósito es registrar el sentido de viaje deseado, no seleccionar el destino final.

En una parada intermedia normalmente hay dos pulsadores:

• Flecha hacia arriba: solicita una cabina que continúe en sentido ascendente.
• Flecha hacia abajo: solicita una cabina que continúe en sentido descendente.

En el piso más bajo puede existir únicamente la llamada hacia arriba, y en el más alto, solo la llamada hacia abajo. Los edificios con control de destino pueden usar teclados, pantallas o lectores de acceso en lugar de las flechas convencionales; en esos casos, la lógica de operación y la compatibilidad del pulsador cambian.

La diferencia importa al comprar un repuesto: un botón de cabina puede parecer igual a uno de piso, pero tener iconografía, tensión de iluminación, conector o programación diferentes.

Símbolos comunes en los botones de ascensor

Los símbolos deben ser claros, permanentes y fáciles de reconocer. Antes de reemplazar un pulsador, verifique tanto su función real como la serigrafía o el pictograma del frente.

No todos los símbolos tienen exactamente la misma asignación en todos los fabricantes o modernizaciones. Por ejemplo, un botón con llave puede activar servicio independiente, acceso a un piso restringido, modo de inspección asociado a una estación o una función programada por la maniobra. Conviene confirmar la lógica del equipo antes de sustituirlo.

También es importante preservar la señalización original de los pisos. Cambiar un botón marcado como “S” por uno “0”, o alterar letras de parqueaderos y sótanos, puede causar confusión operativa incluso si eléctricamente funciona.

Diseños mecánicos, táctiles y capacitivos

La tecnología del botón determina su sensación al usarlo, su forma de fallar y las variables que deben revisarse al especificar un reemplazo.

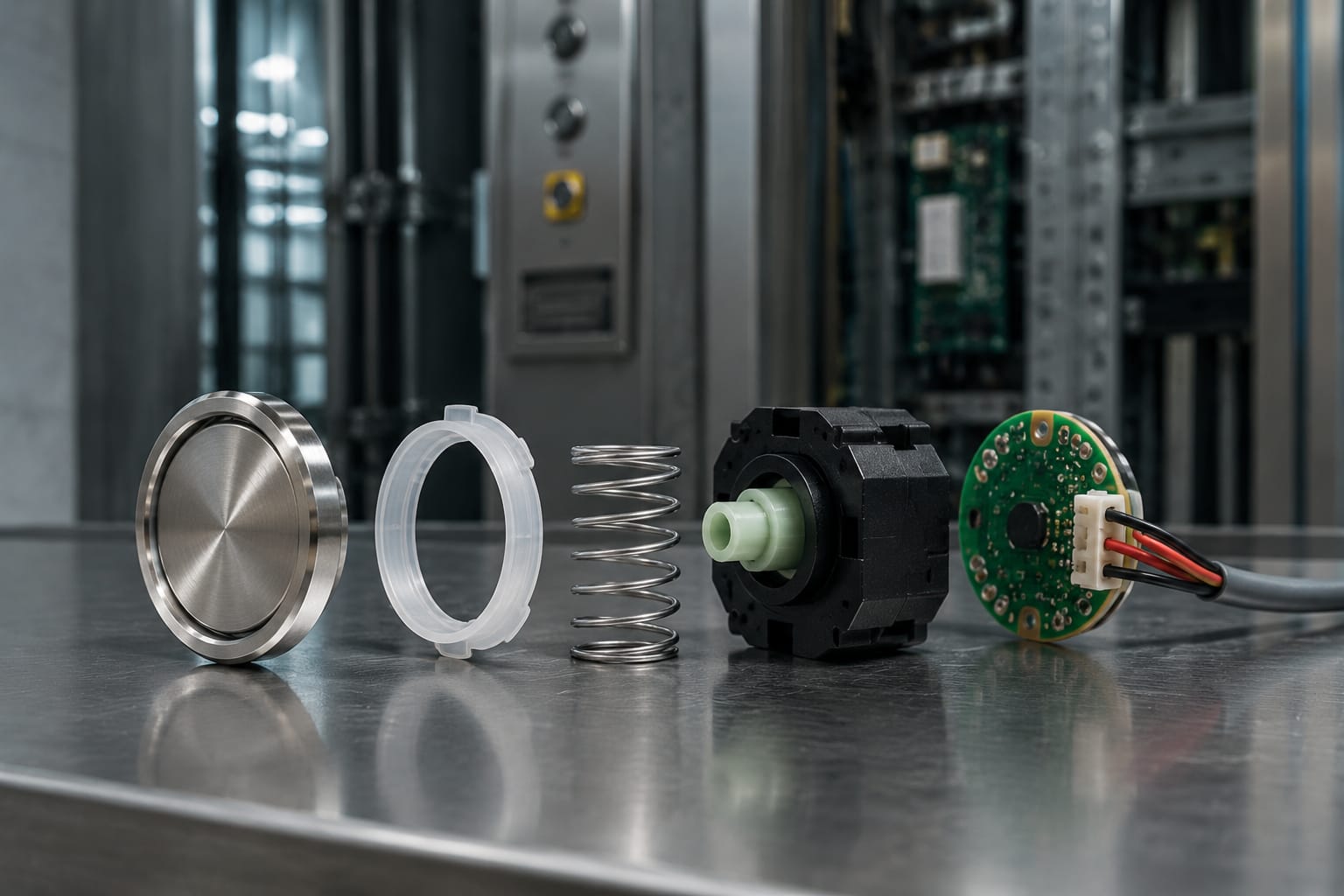

Botones mecánicos

Los botones mecánicos son los más habituales en ascensores convencionales. Al oprimirlos, una pieza móvil acciona un microinterruptor, un contacto o un mecanismo integrado.

Sus características principales son:

• Ofrecen recorrido y respuesta física perceptible.
• Pueden ser redondos, cuadrados o rectangulares.
• Usan terminales, conectores o cableado hacia una placa.
• Su iluminación puede estar integrada o ser independiente.
• Pueden fallar por desgaste, suciedad, humedad, deformación o daño del contacto interno.

En mantenimiento, un síntoma común es que el botón solo responda al presionarlo en un punto específico, quede hundido o no retorne a su posición. Esas señales apuntan a un problema mecánico, aunque también debe descartarse una falla en el cableado o la placa.

Botones táctiles o de membrana

Los controles táctiles o de membrana se integran con frecuencia en superficies planas. En vez de una pieza con movimiento evidente, el usuario presiona una zona marcada del panel.

Pueden facilitar la limpieza y ofrecer un acabado uniforme, pero requieren revisar el conjunto completo. A menudo, la función está vinculada a una membrana, una lámina conductiva o una tarjeta específica, por lo que no se reemplazan como un pulsador mecánico convencional.

No conviene perforar, adaptar ni intercambiar arbitrariamente estas interfaces. Una modificación puede afectar el sellado, el aspecto del panel o la lectura correcta de la orden.

Botones capacitivos

Los botones capacitivos detectan el contacto o la proximidad del dedo mediante variaciones eléctricas. Son frecuentes en algunas modernizaciones y soluciones de diseño contemporáneo.

No tienen el desgaste mecánico típico de un pulsador convencional, pero dependen de una electrónica compatible y de una calibración estable. Pueden presentar respuestas erráticas por humedad, daño del frente, conexiones deficientes, interferencia eléctrica o problemas en la placa de control.

Para reemplazarlos se debe confirmar el sistema completo: referencia de la interfaz, tipo de comunicación, alimentación, dimensiones del panel y configuración de la maniobra.

Iluminación, voltaje y respuesta al usuario

La iluminación confirma que una solicitud fue registrada, ayuda a ubicar el control y mejora la lectura de los símbolos. Sin embargo, que un botón ilumine no demuestra por sí solo que la orden llegue correctamente al controlador.

Los sistemas de iluminación más comunes son LED y, en equipos anteriores, lámparas reemplazables u otros módulos luminosos. Los LED suelen integrarse al botón o a la tarjeta y requieren compatibilidad de polaridad, tensión, color y forma de activación.

Al revisar un pulsador iluminado, confirme:

• Tensión nominal de la iluminación y de la señal.
• Tipo de corriente, si aplica.
• Número de terminales o pines.
• Color en reposo y color al registrar la llamada.
• Si la luz es fija, intermitente o controlada por la placa.
• Polaridad del LED, cuando corresponda.
• Si el botón integra el indicador o usa una lámpara/módulo separado.
• Compatibilidad con el conector, arnés o tarjeta existente.

Una luz apagada puede deberse a un LED o lámpara defectuosa, pero también a una salida fallida de la placa, un conector flojo, un cable cortado o una configuración de la maniobra. Por eso, sustituir el botón sin una verificación eléctrica previa puede no resolver la avería.

La respuesta táctil también cuenta. Un clic definido en un botón mecánico informa que hubo accionamiento físico; una superficie capacitiva o de membrana debe ofrecer alguna confirmación visual o sonora coherente con la configuración del ascensor. El pasajero necesita saber si su orden fue recibida sin tener que oprimir repetidamente el control.

Placas de botones y comunicación con el panel

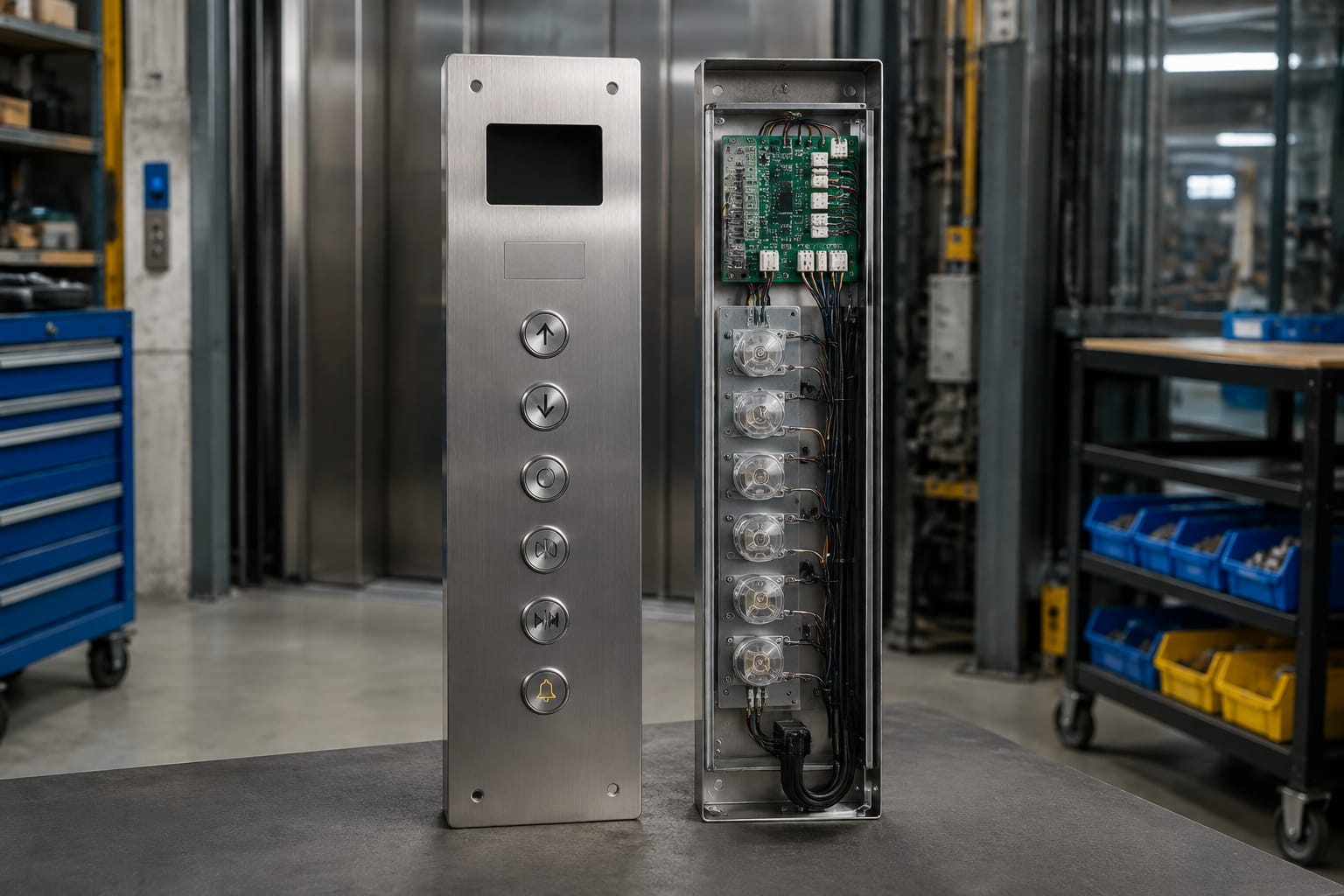

Una botonera no siempre funciona con cableado punto a punto. En muchas instalaciones, los pulsadores se conectan a una placa de botones que agrupa entradas, iluminación y comunicación hacia el sistema del ascensor.

Estas placas pueden recibir señales de varios botones, gestionar LED, interpretar pulsaciones y transmitir datos a través de un bus o un protocolo propio del fabricante. Por esta razón, una falla simultánea en varios botones de una zona suele indicar un problema de placa, alimentación, conectores o comunicación, y no necesariamente varios pulsadores dañados.

Al evaluar una placa o tarjeta, documente:

• Marca, referencia y revisión impresa.
• Fotos legibles de ambos lados, conectores y etiquetas.
• Distribución de pines y tipo de conector.
• Tensión de alimentación medida o indicada.
• Número de botones y funciones atendidas.
• Tipo de interfaz con la maniobra.
• Código de falla, si el controlador lo informa.
• Estado de pistas, terminales, corrosión y componentes visibles.

En proyectos de modernización, es frecuente que se conserve la botonera estética mientras se reemplaza la electrónica. Esto exige validar la matriz de botones, las señales de iluminación y la compatibilidad del nuevo controlador. Una placa de otra familia puede tener conectores similares y aun así usar una asignación de pines o protocolo diferente.

Como referencia de categorías de repuesto, una [placa de botones para ascensor Mitsubishi](/products/button-board-mitsubishi-elevator-parts-lift-accessories/) debe contrastarse con la referencia exacta de la tarjeta instalada y con su conexión real. Lo mismo aplica cuando se identifica una [placa de pulsadores BD para ascensor Hyundai](/products/bd-push-button-board-hyunday-elevator-parts-lift-accessories/): el nombre comercial no sustituye la comprobación de modelo, revisión y compatibilidad eléctrica.

Consideraciones de accesibilidad en los pulsadores

Los botones de ascensor deben permitir una identificación y accionamiento razonables para una variedad de usuarios. La accesibilidad no se limita a que el pulsador funcione; incluye su ubicación, contraste, relieve, lectura táctil y confirmación de la orden.

En una intervención de mantenimiento o modernización, revise estos aspectos:

• Números y símbolos legibles con contraste suficiente frente al panel.
• Identificación táctil o en relieve cuando corresponda.
• Marcación Braille o táctil coherente con la distribución de pisos.
• Botones distinguibles al tacto y con un área de activación adecuada.
• Confirmación luminosa y, cuando el sistema la tenga, sonora.
• Símbolos consistentes para puertas, alarma y comunicación.
• Ubicación que no quede bloqueada por pasamanos, accesorios o elementos añadidos al panel.

No conviene reemplazar botones con relieve por versiones lisas solo por coincidir en tamaño. Tampoco se deben cambiar las posiciones de los controles sin revisar la experiencia de uso y los requisitos aplicables al proyecto. En especial, mantenga la identificación del piso principal y las señales de emergencia claramente diferenciadas.

Las exigencias concretas pueden variar según el tipo de edificación, el alcance de la obra y la normativa aplicable. Para una modernización, el responsable técnico debe verificar los requisitos vigentes del proyecto antes de definir el panel definitivo.

Síntomas frecuentes de falla en botones de ascensor

Un diagnóstico ordenado reduce cambios innecesarios de repuestos. Estos síntomas orientan la revisión inicial:

Antes de desmontar, desconecte y asegure la alimentación de acuerdo con el procedimiento técnico aplicable. La intervención en ascensores debe realizarla personal calificado, con acceso seguro a los componentes y conocimiento de la maniobra involucrada.

Cómo especificar botones de reemplazo

La especificación correcta combina datos físicos, eléctricos y funcionales. Solicitar “un botón redondo iluminado” deja demasiadas variables abiertas y aumenta el riesgo de recibir una pieza incompatible.

Información mínima para solicitar un repuesto

Reúna esta información del componente retirado y del panel:

1. Marca, referencia, código y cualquier revisión marcada en el botón o placa.
2. Fotografías del frente, la parte posterior, conectores y cableado.
3. Diámetro de corte o dimensiones exactas del orificio del panel.
4. Forma del botón, tipo de montaje y profundidad disponible detrás del panel.
5. Función: piso, subir, bajar, abrir, cerrar, alarma u otra.
6. Símbolo, color, acabado y tipo de identificación táctil.
7. Tensión y tipo de iluminación, si existe.
8. Número de pines, terminales o tipo de conector.
9. Estado normal del contacto, cuando sea relevante: normalmente abierto o normalmente cerrado.
10. Modelo de ascensor, fabricante de la maniobra y referencia de la botonera.

Cuando se requiera un pulsador específico por diseño y función, una [referencia de pulsador blanco con luz azul para ascensor Otis](/products/push-button-white-blue-light-otis-elevator-parts-lift-accessories/) puede servir para contrastar características visuales y de aplicación. Aun así, la selección final debe basarse en la referencia instalada, dimensiones, conexión y requisitos del sistema, no solo en la marca asociada al producto.

Errores que conviene evitar

• Elegir solo por apariencia frontal.
• Omitir la medición del diámetro de montaje y la profundidad.
• Asumir que todos los LED usan la misma tensión o polaridad.
• Cambiar una placa sin registrar la posición de conectores y cables.
• Sustituir un botón de piso por uno de cabina con símbolo distinto.
• Instalar un botón sin comprobar si la falla está en la tarjeta o la maniobra.
• Perder la marcación de accesibilidad al cambiar el frente del pulsador.
• Modificar conectores o pines sin un diagrama confirmado.

En compras B2B, esta documentación también facilita comparar alternativas, consolidar pedidos y evitar devoluciones por incompatibilidad. Kelevator suministra repuestos multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; una solicitud técnica clara permite evaluar mejor la referencia adecuada para cada necesidad.

Preguntas frecuentes sobre botones de ascensor

¿Un botón iluminado que no responde siempre está dañado?

No. La iluminación puede recibir energía por un circuito distinto al de la señal de pulsación. Revise el contacto, el conector, la placa de botones y la entrada de la maniobra antes de concluir que el botón es el único componente defectuoso.

¿Se puede instalar cualquier botón del mismo diámetro?

No necesariamente. Además del diámetro, deben coincidir la profundidad, el método de fijación, el tipo de contacto, los terminales, la iluminación, el símbolo y la compatibilidad con la tarjeta o controlador.

¿Por qué un botón de llamada tiene una o dos flechas?

En pisos intermedios se usan dos flechas porque el usuario puede solicitar viaje hacia arriba o hacia abajo. En los extremos del recorrido basta normalmente una flecha, ya que solo existe un sentido posible de llamada.

¿Qué hacer si fallan varios botones de la misma botonera?

Empiece por la alimentación común, los conectores, el arnés y la placa electrónica. Una falla colectiva suele indicar un problema compartido, no el daño simultáneo de todos los pulsadores.

Para definir un reemplazo, documente la referencia instalada, las medidas, las conexiones y la función del botón antes de desmontarlo. Con esos datos, la selección del repuesto y la verificación de compatibilidad serán mucho más precisas.
