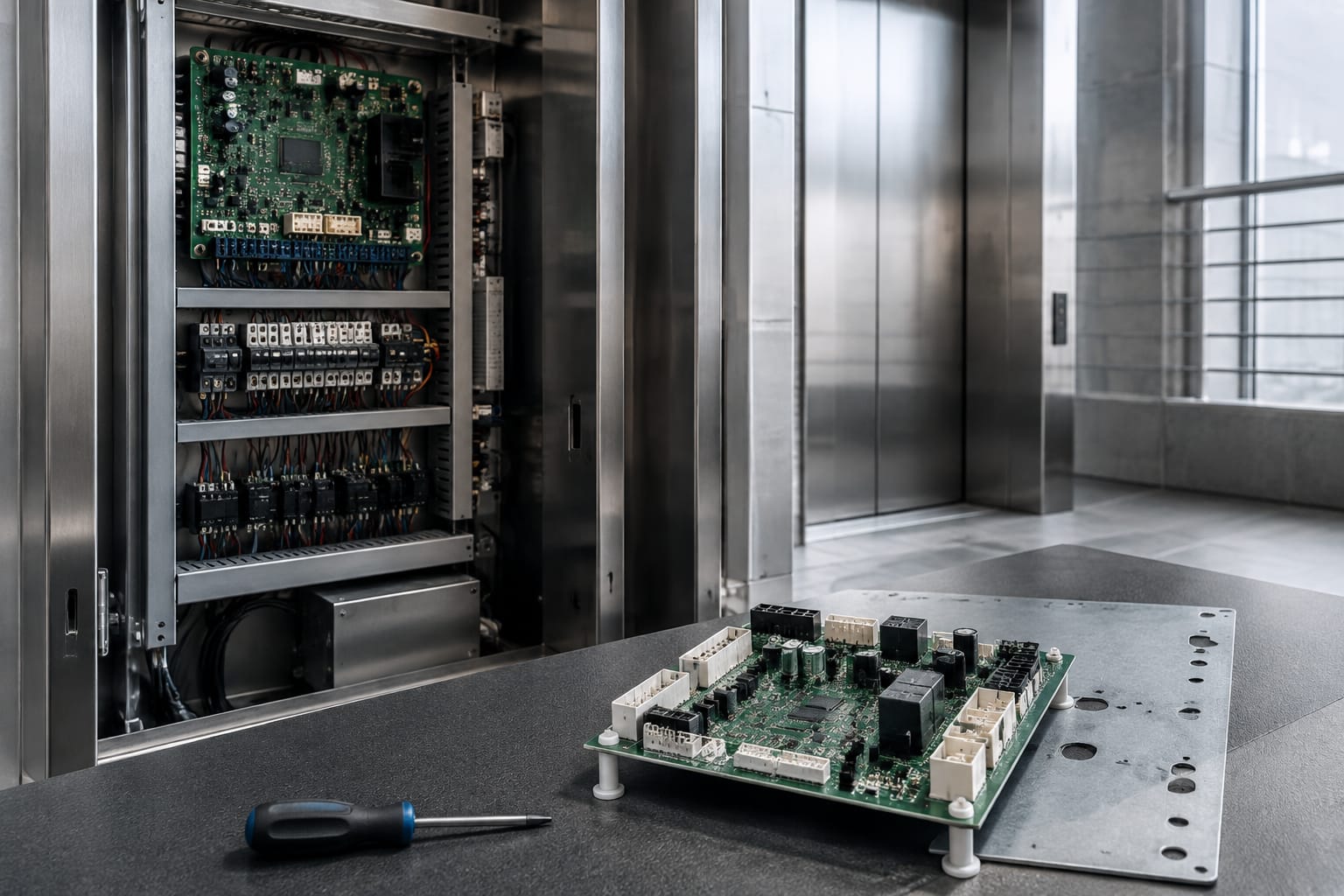

Un elevator control panel o tablero de control de ascensor es el conjunto que recibe señales de cabina, puertas, sensores y dispositivos de seguridad para decidir cómo debe operar el equipo. En la práctica, contiene una tarjeta principal, fuentes de alimentación, relés o contactores, circuitos de seguridad, conexiones de comunicación y, según el sistema, módulos de voz o monitoreo.
Cuando el ascensor presenta fallas intermitentes, permanece detenido, no responde a llamadas o muestra códigos de error, no siempre es necesario cambiar todo el panel. El diagnóstico debe separar un problema de alimentación, cableado, señal, componente electromecánico o programación de una falla real de la tarjeta. Reemplazar una placa sin comprobar compatibilidad puede dejar el ascensor fuera de servicio o generar fallas nuevas durante la puesta en marcha.
Qué hace un panel de control de ascensor
El tablero de maniobra coordina la operación segura del ascensor. Recibe entradas, procesa las condiciones permitidas y acciona salidas hacia el motor, freno, puertas, señalización y otros subsistemas. Su lógica debe impedir movimientos cuando una condición crítica no está confirmada, por ejemplo, cuando el circuito de seguridad está abierto.
Aunque la disposición cambia entre marcas, generaciones y tipos de ascensor, el panel suele encargarse de:
- Registrar llamadas desde cabina y pisos, y definir la secuencia de servicio.
- Leer la posición, dirección, velocidad y estado de las puertas.
- Controlar las órdenes de marcha, paro y frenado mediante la maniobra correspondiente.
- Supervisar cadenas de seguridad, finales de carrera, bloqueos de puerta y dispositivos de protección.
- Administrar señales visuales, gong, indicadores de piso y, cuando aplique, comunicación de emergencia.
- Guardar eventos o códigos de falla para facilitar el mantenimiento.
- Comunicarse con variadores, operadores de puerta, sistemas de acceso o monitoreo remoto cuando el diseño lo permite.
Es importante distinguir entre el tablero completo y una tarjeta. El elevator control panel puede referirse a todo el gabinete de control, mientras que la tarjeta principal, placa madre o CPU es solo uno de sus elementos. Cambiar una placa puede resolver una avería electrónica; modernizar el control normalmente implica revisar además cableado, periféricos, lógica de puertas, parámetros y documentación técnica.

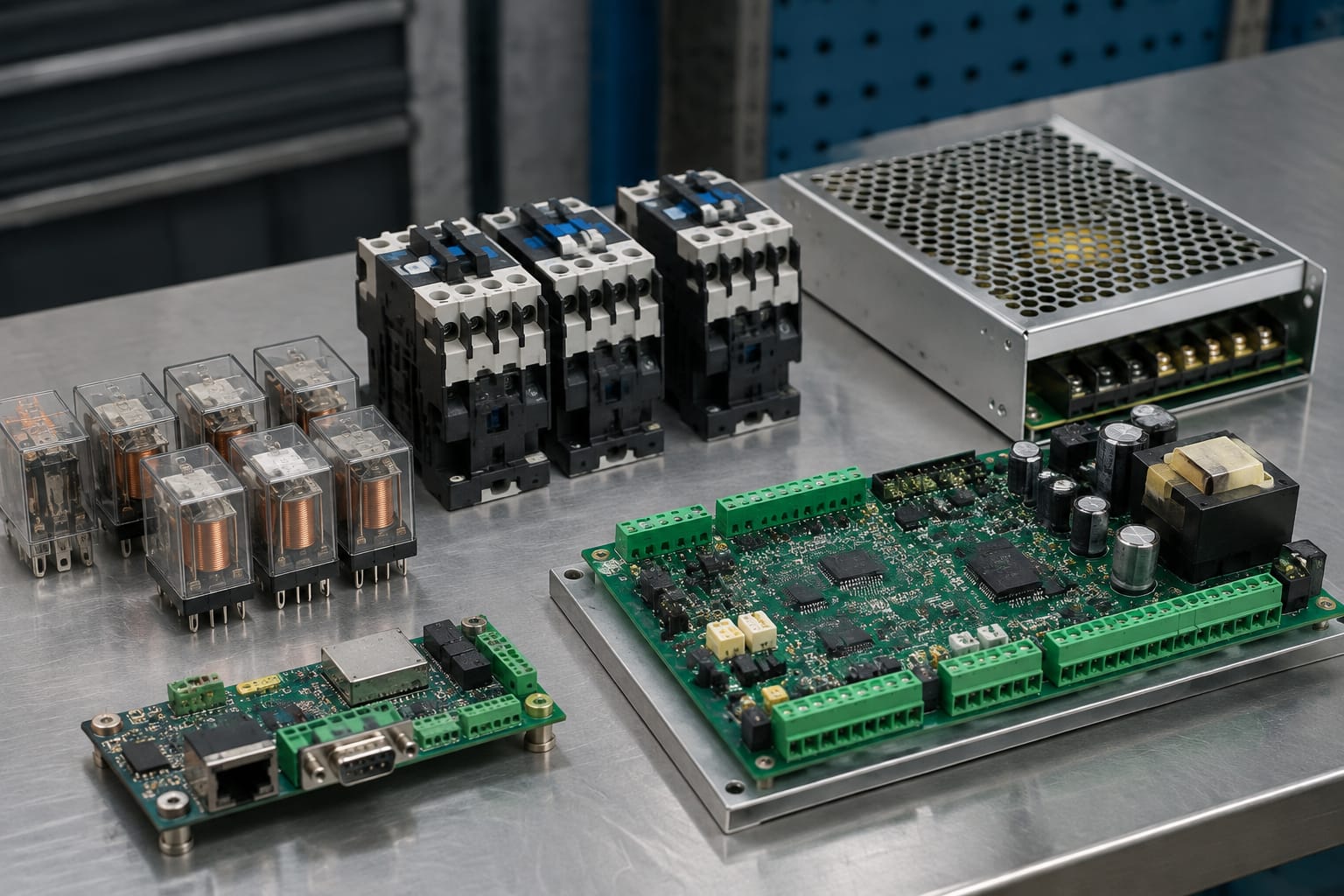

Tarjetas principales y componentes de potencia
La arquitectura del controlador divide, en términos generales, la lógica de decisión y la potencia necesaria para ejecutar las órdenes. Esta separación ayuda a diagnosticar porque un ascensor puede tener una tarjeta encendida y, aun así, no disponer de la tensión o la etapa de mando necesarias para operar.
Tarjeta principal, CPU o motherboard
La tarjeta principal interpreta entradas y ejecuta la programación del ascensor. En ella pueden encontrarse procesador, memoria, entradas y salidas, conectores de expansión, indicadores LED, puertos de servicio y, a veces, parámetros almacenados en memoria extraíble.
Una falla de tarjeta puede manifestarse como reinicios, pérdida de señales, indicaciones incoherentes, imposibilidad de entrar a programación o códigos persistentes. Sin embargo, estos síntomas también pueden deberse a una fuente inestable, un conector sulfatado, una tierra deficiente o una entrada externa que está llevando una señal errónea.
Para una reposición, no basta con que la placa tenga conectores parecidos. Se debe confirmar la referencia completa, revisión de hardware, versión de firmware cuando corresponda, tipo de maniobra, configuración de entradas y salidas y requerimientos de programación. En equipos que usan plataformas 5400, una opción de consulta relevante es la [tarjeta madre de control de ascensor serie 5400](/products/5400-elevator-control-motherboard-lift-accessories/), verificando siempre la aplicación exacta antes de instalarla.
Fuentes, transformadores y rectificación
La fuente convierte o regula la alimentación para entregar las tensiones que necesitan la CPU, los relés, sensores y módulos auxiliares. Puede incluir transformador, fusibles, rectificador, condensadores, reguladores y protección contra transitorios.
Una fuente deteriorada no siempre queda completamente apagada. Puede producir una tensión baja, rizada o inestable que provoca reinicios aleatorios, fallas al activar cargas, pérdida de comunicación o comportamiento distinto según la hora de operación. Por eso, una lectura de tensión sin carga no es suficiente: la medición debe hacerse según el procedimiento técnico del fabricante y en condiciones de operación seguras.
Etapa de mando del motor
En una maniobra convencional, el panel puede controlar contactores que dirigen el motor y el freno. En ascensores con variador de frecuencia, el controlador intercambia señales con el variador, que gestiona la aceleración, desaceleración y velocidad del motor.
Un problema de movimiento puede originarse en cualquiera de estas áreas: orden ausente desde la tarjeta, circuito de seguridad abierto, contactor que no cierra, bobina incorrecta, protección disparada, señal defectuosa al variador o una condición registrada por el propio variador. Diagnosticar solo “el panel” como causa puede ocultar el componente realmente afectado.
Relés, contactores y circuitos de seguridad
Los relés y contactores convierten las órdenes de baja potencia de la lógica en conmutaciones útiles para la maniobra. Los relés suelen operar señales o circuitos auxiliares; los contactores manejan cargas y funciones de mayor potencia, de acuerdo con el diseño del sistema.
Los problemas más comunes en estos componentes incluyen contactos carbonizados, bobinas abiertas, piezas mecánicas pegadas, terminales flojos y tensión de bobina incorrecta. Un contactor que vibra o no se mantiene energizado puede apuntar a baja tensión, una orden intermitente o una falla mecánica, no necesariamente al contactor mismo.
La cadena de seguridad no debe puentearse
El circuito de seguridad reúne contactos que deben estar cerrados para autorizar el movimiento: paro de emergencia, límites, cerraduras de puertas de piso, contactos de cabina y otros elementos definidos por la maniobra. Cuando la cadena está abierta, el ascensor debe quedar impedido de moverse hasta identificar y corregir la causa.
Puentear un contacto para “probar rápido” expone a las personas y al equipo. Además, puede borrar la evidencia de una falla intermitente y llevar a una conclusión equivocada. Las pruebas deben realizarse por personal competente, con el procedimiento de seguridad aplicable, control de energías y documentación de cada intervención.
Antes de atribuir la detención a la tarjeta, conviene verificar:
- Si el controlador indica una apertura de seguridad o un código relacionado.
- La continuidad del tramo señalado por el diagrama eléctrico y el manual de maniobra.
- El estado físico de contactos, cerraduras, cables móviles y borneras.
- La tensión de control y el retorno de las señales asociados a esa cadena.
- Si la falla aparece con una puerta, piso, posición o condición ambiental específica.
Tarjetas de comunicación y voz
Los sistemas actuales pueden incluir módulos de comunicación entre cabina, controlador, operadores de puerta, indicadores y dispositivos de emergencia. Según el fabricante, la red puede usar buses seriales propietarios, CAN u otros protocolos definidos para ese equipo. No se deben asumir equivalencias por la forma del conector.
La tarjeta de voz o comunicación de cabina puede manejar anuncios de piso, mensajes de emergencia, gong, intercomunicación o interfaces auxiliares. Si solo falla el audio, no es razonable concluir que la tarjeta principal está dañada. Hay que revisar primero alimentación del módulo, parlante, cableado viajero, conectores, configuración, volumen y señales de comunicación.
Para aplicaciones específicas de audio, una [tarjeta de voz VCA-11-QD para panel de ascensor](/products/3300-3600-elevator-control-panel-voice-board-vca-11-qd-lift-parts/) debe compararse contra la referencia de la pieza retirada, su revisión, conexiones y función prevista. El nombre comercial por sí solo no confirma intercambiabilidad.
El operador de puerta también puede tener una placa independiente. Si la puerta no abre, invierte sin causa o no completa el ciclo, deben revisarse sus señales, sensores, tensión, elementos mecánicos y parámetros antes de reemplazar el módulo. En sistemas compatibles con esta familia de repuestos, puede evaluarse una [tarjeta de control de puerta Toshiba para ascensor](/products/toshiba-elevator-door-control-panel-lift-door-parts/) junto con la información técnica del equipo instalado.
Síntomas comunes de falla en el panel de control
Los síntomas orientan el diagnóstico, pero ninguno sustituye las pruebas eléctricas y funcionales. La siguiente tabla ayuda a relacionar señales frecuentes con las áreas que conviene revisar primero.
| Síntoma observado | Causas posibles | Comprobaciones iniciales |
|---|---|---|
| El ascensor está completamente detenido | Alimentación ausente, fusible abierto, seguridad abierta, paro activado, falla de control | Tensión de entrada y control, fusibles, LEDs, cadena de seguridad y códigos registrados |
| Se reinicia o pierde la posición | Fuente inestable, conexión floja, batería o memoria según diseño, interferencia, placa | Tensión bajo carga, conexiones de tierra, borneras, registros de eventos y estado de memoria |
| No responde a llamadas de cabina o piso | Botonera, cable viajero, módulo de entradas, comunicación, configuración | Estado de entradas, conectores, continuidad, alimentación de periféricos y configuración |
| La puerta no abre o no cierra | Operador de puerta, sensores, obstrucción, alimentación, señal de mando | Códigos del operador, estado mecánico, tensión, señales de abrir/cerrar y cableado |
| No mueve pese a que las puertas están cerradas | Seguridad, contactores, freno, variador, orden de marcha | Cadena de seguridad, salida de marcha, bobinas, fallas del variador y freno |
| Audio o anuncios ausentes | Módulo de voz, parlante, cableado, configuración o alimentación | Tensión del módulo, conectores, continuidad del cable viajero y parámetros |
| Fallas intermitentes | Conector flojo, humedad, vibración, fuente, aislamiento o componente degradado | Inspección visual, registros, pruebas repetidas y mediciones en la condición de falla |
Los códigos mostrados por el controlador son valiosos, pero su significado depende de la marca, modelo y versión de software. Un mismo texto genérico, como “door fault” o “safety circuit”, puede señalar diferentes puntos del circuito. La interpretación debe hacerse con el manual aplicable al tablero y no con una lista genérica encontrada para otro modelo.
Revisiones de diagnóstico antes del reemplazo
Cambiar una tarjeta por ensayo y error incrementa el costo y el tiempo de indisponibilidad. Un diagnóstico ordenado protege la pieza nueva y produce información útil para el proveedor o el equipo de mantenimiento.
1. Asegurar el equipo y documentar la condición inicial
Antes de intervenir, registre la falla: código, estado de LEDs, piso de detención, posición de cabina, llamadas activas, condiciones de puerta y momento en que aparece. Tome fotografías legibles de la referencia, conectores, borneras y rótulos, sin alterar conexiones antes de documentarlas.
El ascensor debe intervenirse solo por personal calificado y bajo los procedimientos de seguridad definidos para el sitio y el fabricante. Las mediciones en tableros energizados exigen instrumentos apropiados y conocimiento de los riesgos eléctricos y mecánicos.
2. Confirmar alimentación, fusibles y tierras
Verifique las tensiones esperadas en la entrada, transformador o fuente, y en los puntos de alimentación de las tarjetas. Revise fusibles con el circuito desenergizado cuando el procedimiento lo requiera; una inspección visual no basta para confirmar su estado.
También inspeccione terminales flojos, recalentamiento, rastros de humedad, corrosión, condensadores deformados y olores de aislamiento quemado. Una tarjeta sustituida sin corregir una sobretensión, una mala conexión o una fuente defectuosa puede fallar de nuevo.
3. Separar entradas, lógica y salidas
La ruta de diagnóstico debe seguir la señal:
- ¿La condición de campo llega a la entrada del controlador?
- ¿El controlador reconoce esa entrada en sus indicadores o herramienta de servicio?
- ¿La lógica autoriza la salida correspondiente?
- ¿La salida llega al relé, contactor, operador de puerta o variador?
- ¿El dispositivo final ejecuta la orden y confirma su estado?
Este método evita confundir una entrada ausente con una salida defectuosa. Por ejemplo, si una puerta no cierra porque el sensor de presencia permanece activo, el controlador puede estar actuando correctamente al no ordenar movimiento.
4. Revisar historial y condiciones intermitentes
Un error repetido siempre en el mismo piso puede relacionarse con cerradura, cableado o señal de esa parada. Una falla al iniciar el día puede sugerir condensación, fuente o contacto deteriorado. Si aparece bajo carga, es útil revisar caída de tensión y conexiones que se calientan.
Borrar fallas sin registrar el historial elimina pistas. Después de una corrección, se debe comprobar que el evento no reaparezca en varios ciclos de operación representativos, sin forzar condiciones inseguras.
Compatibilidad de tarjetas y conectores
Una tarjeta físicamente similar no es necesariamente compatible. La validación debe abarcar compatibilidad eléctrica, lógica, mecánica y de configuración. Este punto es crítico al comprar repuestos para inventario, reemplazar una placa obsoleta o realizar una modernización parcial.
| Aspecto por validar | Qué confirmar | Riesgo de omitirlo |
|---|---|---|
| Referencia exacta | Número de parte completo, revisión y fabricante | Placa con función o pinout distinto |
| Alimentación | Tensión nominal, tipo de corriente, polaridad y consumo | Daño inmediato o operación inestable |
| Conectores | Cantidad de pines, llaveado, asignación y orientación | Señales cruzadas, daños o funciones ausentes |
| Firmware y parámetros | Versión, licencia si aplica, tablas de piso y configuración | El ascensor no opera o responde de forma incorrecta |
| Entradas y salidas | Tipo de señal, tensión, común, relé o transistor | Lecturas erróneas o incapacidad de accionar cargas |
| Comunicación | Protocolo, velocidad, terminación y nodos compatibles | Pérdida de comunicación con puertas, cabina o variador |
| Entorno físico | Montaje, ventilación, disipación y protección requerida | Calentamiento, vibración o vida útil reducida |
Solicite o conserve, como mínimo, fotos de ambos lados de la tarjeta retirada, rótulo de referencia, versión indicada, diagrama de conexiones, modelo del tablero y descripción precisa de la falla. Para compras B2B, esta información permite que el área de abastecimiento compare alternativas sin basarse únicamente en una fotografía de catálogo.
También debe comprobarse si la tarjeta nueva llega programada, requiere transferencia de memoria, necesita una herramienta de servicio o demanda parametrización en sitio. Una placa compatible a nivel de hardware puede requerir ajustes para el número de pisos, tipo de puertas, señalización, velocidad nominal o dispositivos instalados.
Puesta en marcha de controles reparados o actualizados
Después de reparar o sustituir componentes del panel, la puesta en marcha debe ser metódica. El objetivo no es solo lograr que la cabina se mueva, sino confirmar que todas las funciones relevantes operen según la configuración y que no se hayan introducido riesgos.
Lista de verificación de comisionamiento
- Compare el cableado final con el diagrama y confirme que no queden bornes sueltos, puentes temporales ni herramientas dentro del gabinete.
- Revise tierra, alimentación, fusibles, polaridades y fijación mecánica de tarjetas y conectores.
- Energice siguiendo el procedimiento del fabricante y observe indicadores, mensajes y códigos iniciales.
- Verifique entradas de seguridad, estado de puertas, posición y señales de cabina antes de habilitar operación normal.
- Pruebe llamadas de cabina y pisos, nivelación, apertura y cierre de puertas, reapertura, indicadores y alarmas conforme al alcance de la intervención.
- Confirme el comportamiento de comunicación, voz, señalización o monitoreo cuando esos módulos hayan sido intervenidos.
- Registre referencias instaladas, parámetros modificados, resultados de prueba y fallas pendientes.
Una modernización puede requerir más que el reemplazo del controlador. Equipos antiguos pueden tener señalización, operadores de puerta, sensores o sistemas de motor que no se integran directamente con una maniobra nueva. En esos casos, el alcance técnico debe definir qué subsistemas se conservan, cuáles requieren interfaces y cuáles deben actualizarse para obtener una operación coherente.
El error más frecuente es declarar terminada la intervención cuando el ascensor realiza un viaje simple. La prueba debe incluir los escenarios afectados por la falla original y las funciones conectadas al componente reemplazado. Cuando se cambian parámetros de seguridad, puertas o movimiento, la validación debe ajustarse al procedimiento técnico y normativo aplicable al proyecto.
Preguntas frecuentes
¿Cuándo se debe reemplazar una tarjeta del ascensor?
Debe considerarse cuando el diagnóstico confirme una falla interna de la tarjeta, exista daño visible verificable, no haya reparación técnicamente viable o sea necesario actualizar una plataforma incompatible con los requisitos del proyecto. Primero descarte alimentación, cableado, conectores, periféricos y configuración.
¿Se puede instalar una tarjeta usada?
Puede ser una opción solo después de validar referencia, revisión, estado físico, procedencia, firmware, parámetros y compatibilidad con el tablero. Una placa usada puede contener configuración de otro ascensor o presentar una falla intermitente que no es evidente en una inspección visual.
¿El cambio de una tarjeta obliga a modernizar todo el ascensor?
No necesariamente. Si hay una reposición exacta y el resto del sistema está en condiciones adecuadas, el cambio puede limitarse a la placa. Si la pieza está descontinuada o el nuevo controlador no se comunica con elementos existentes, puede ser necesario ampliar el alcance de la modernización.
¿Qué información debe entregar un técnico para cotizar un repuesto?
La referencia completa de la pieza, fotos claras de etiquetas y conectores, modelo del tablero, marca del ascensor, descripción del síntoma, código de falla, tensión de alimentación y cualquier requisito de programación conocido. Esto reduce el riesgo de recibir un repuesto que no corresponda.
Para una sustitución o actualización, reúna primero la documentación técnica, las referencias completas y el registro de fallas. Kelevator suministra repuestos multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; una consulta técnica bien documentada permite evaluar la compatibilidad de la pieza frente a la aplicación real.
