Elevator controller: tipos, selección y modernización

Un elevator controller es el tablero que coordina el movimiento, las puertas, las llamadas, la señalización y las condiciones de seguridad de un ascensor. Elegirlo bien exige revisar mucho más que el voltaje o el número de paradas: debe ser compatible con la máquina, el operador de puerta, las botoneras, los sensores, la instalación eléctrica y el método de mantenimiento disponible.

Para un reemplazo o una modernización, el criterio principal es conservar o mejorar la seguridad y la mantenibilidad sin introducir incompatibilidades en la cabina, el foso, el cuarto de máquinas o el sistema de comunicación del edificio. Un controlador nuevo puede resolver fallas recurrentes y ampliar funciones, pero requiere levantamiento técnico, adaptación de cableado y una puesta en servicio documentada.

Qué gestiona un elevator controller

El controlador recibe información de interruptores, sensores, botoneras y dispositivos de seguridad; luego ejecuta una lógica que ordena al ascensor arrancar, detenerse, nivelar, abrir o cerrar puertas y atender llamadas. También registra estados y, según su diseño, puede comunicar alarmas o diagnósticos a sistemas externos.

Sus funciones habituales incluyen:

• Controlar la secuencia de viaje, aceleración, desaceleración y parada.
• Autorizar el movimiento solo cuando los circuitos de seguridad están cerrados.
• Coordinar el variador, contactores o válvulas de la unidad de potencia.
• Procesar llamadas de cabina y de piso.
• Administrar apertura, cierre, reapertura y protección de puertas.
• Supervisar nivelación, límites de recorrido y posición de cabina.
• Mostrar indicadores de dirección, posición y estados de falla.
• Gestionar modos especiales, como inspección, bomberos, estacionamiento o servicio independiente, cuando estén implementados.
• Entregar diagnósticos locales o remotos, si el sistema cuenta con esa capacidad.

No todos los controladores incorporan las mismas funciones. Un equipo básico para un ascensor residencial de pocas paradas no tiene necesariamente las interfaces, la capacidad de expansión ni las prestaciones de diagnóstico requeridas en una instalación comercial de alto tráfico.

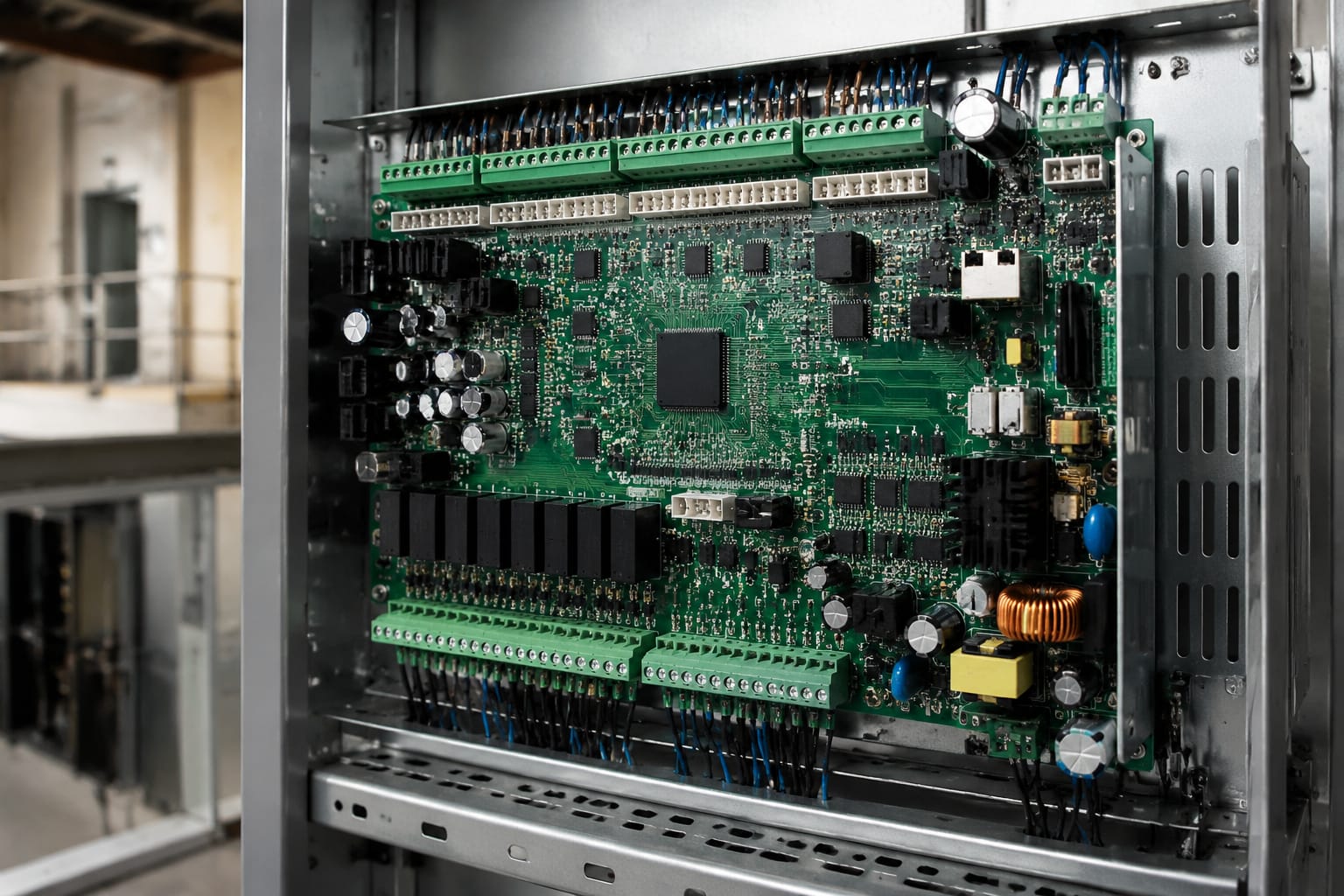

Controles por relés, PLC e integrados

La arquitectura del controlador determina cómo se diagnostica, se repara y se moderniza el ascensor. En campo aún pueden encontrarse tableros por relés, soluciones basadas en PLC y controles integrados con tarjetas electrónicas dedicadas.

Cuándo conservar un control por relés

Conservar un controlador por relés puede ser razonable cuando la instalación es estable, los repuestos críticos siguen disponibles, la documentación está completa y el costo de una migración supera el beneficio operativo. Sin embargo, una reparación puntual no soluciona por sí sola problemas de aislamiento, bornes deteriorados, cableado sin identificación o componentes sin soporte.

La decisión debe basarse en el estado general del tablero y en el riesgo de mantenimiento, no únicamente en que el ascensor todavía funcione.

Cuándo conviene un sistema integrado

Los controles integrados suelen ser apropiados en modernizaciones donde se busca mejorar diagnóstico, gestionar más señales, incorporar comunicación o simplificar el gabinete. Aun así, la sustitución exige verificar que el nuevo controlador soporte la aplicación concreta: número de paradas, tipo de maniobra, tensión de mando, configuración de puertas, señalización, variador y dispositivos de seguridad.

La facilidad de conseguir una tarjeta no garantiza que pueda instalarse en una maniobra existente. Hay que confirmar versión, conectores, asignación de pines, firmware, parámetros y compatibilidad funcional.

Aplicaciones de tracción frente a aplicaciones hidráulicas

El tipo de ascensor condiciona la interfaz de potencia y la lógica de operación del elevator controller. Un controlador para tracción no debe seleccionarse como si fuera equivalente a uno para un sistema hidráulico.

Ascensores de tracción

En un ascensor de tracción, el controlador trabaja con una máquina que desplaza la cabina mediante cables o medios de suspensión equivalentes. Según la instalación, puede controlar contactores de motor o intercambiar señales con un variador de frecuencia.

Antes de escoger el equipo, confirme:

• Tipo de máquina y datos de placa.
• Configuración de alimentación disponible.
• Interfaz requerida por el variador: entradas discretas, señales analógicas, comunicación serial u otra.
• Señales de freno, realimentación de velocidad y condición de listo.
• Sistema de posición y nivelación.
• Maniobras de rescate, retorno o alimentación de emergencia existentes.
• Diseño del circuito de seguridad y sus contactos supervisados.

La sustitución del controlador puede requerir parametrizar rampas y tiempos junto con el variador. Modificar estos valores sin criterio puede afectar confort, nivelación, desgaste mecánico o respuesta ante fallas.

Ascensores hidráulicos

En un ascensor hidráulico, el control se relaciona con la unidad de potencia, el motor de la bomba, las válvulas de subida y bajada, y los elementos de nivelación propios del sistema. La secuencia de descenso y la gestión térmica pueden diferir de forma importante frente a la tracción.

Revise especialmente:

• Arranque de motor: directo, estrella-triángulo, suave u otra configuración existente.
• Tensión y corriente de bobinas, contactores y válvulas.
• Señales de presión, nivel, temperatura o aceite, si están instaladas.
• Lógica de re-nivelación y válvulas asociadas.
• Funcionamiento de rescate y descenso de emergencia.
• Límites, sensores de posición y terminales de recorrido.

Un error frecuente es reutilizar salidas sin comprobar su capacidad, el tipo de carga y la protección correspondiente. Las cargas inductivas, como contactores y válvulas, requieren que la arquitectura de salida y sus elementos de supresión sean adecuados.

Interfaces de puerta y control de techo de cabina

Las puertas son una de las áreas que más fallas generan y una de las que más compatibilidad exige durante una modernización. El controlador debe entenderse con el operador de puerta, los contactos de cerradura, la cortina fotoeléctrica, el botón de reapertura y los demás dispositivos de protección instalados.

Compatibilidad con el operador de puerta

No basta con saber que existe una puerta automática. Se debe identificar cómo recibe órdenes el operador y qué señales devuelve al controlador. Según el caso, pueden ser contactos secos, entradas de tensión definida, señales de estado o comunicación propietaria.

El levantamiento debe incluir:

• Tensión de alimentación del operador.
• Entradas de abrir, cerrar, reapertura y mantenimiento de puerta abierta.
• Salidas o contactos de puerta abierta, puerta cerrada y falla.
• Tipo de protección de puerta: cortina, barrera, fotocelda u otro dispositivo.
• Temporizaciones necesarias según el uso del edificio.
• Tipo de puertas y cantidad de accesos por piso.

Cuando se requiere reemplazar un módulo de operación o integrar una solución de propósito general, una placa multifunción para operador de puerta de ascensor debe evaluarse contra la documentación eléctrica del operador y su configuración real. “Universal” no elimina la necesidad de validar alimentación, entradas, salidas y parámetros.

Señales en el techo de cabina

El control de techo de cabina permite realizar inspección y mantenimiento con condiciones de seguridad definidas por la instalación aplicable. Suele reunir mandos de inspección, paro, señalización y conexiones hacia elementos de cabina.

Durante el cambio de controlador, identifique y etiquete cada conductor que pasa por el cable viajero. Además de las señales de inspección, pueden viajar circuitos de puerta, alarma, intercomunicación, indicadores, ventilación, pesacargas, barreras ópticas y accesorios de control de acceso.

No asuma que los colores del cableado son consistentes entre equipos antiguos o intervenciones previas. La trazabilidad debe apoyarse en medición, diagramas y marcación física.

Entradas, salidas y circuitos de seguridad

La capacidad de entradas y salidas define si el controlador puede cubrir la maniobra existente y futuras necesidades razonables. El conteo debe considerar no solo los puntos activos hoy, sino también reservas documentadas para expansiones previstas.

Inventario mínimo de señales

Prepare una matriz de señales antes de cotizar o seleccionar hardware. Debe separar entradas, salidas, comunicaciones, alimentación y circuitos de seguridad.

Entre las señales que normalmente se revisan están:

• Llamadas de cabina y de piso.
• Indicadores de posición, flechas y gong.
• Sensores de posición, zona de puerta y nivelación.
• Límites normales y terminales.
• Estado del operador, contactos de puerta y cerraduras.
• Dispositivos de sobrecarga, carga completa o pesacargas.
• Paros, inspección, alarmas y señales del foso.
• Señales hacia el variador, la unidad hidráulica o contactores.
• Interfaz con control de acceso, monitoreo o sistema de gestión.

El circuito de seguridad no se simplifica por conveniencia

Los dispositivos de seguridad deben conservar su función y supervisión conforme al diseño, la normativa aplicable y la evaluación de un profesional competente. No se deben puentear contactos para “probar” la maniobra ni transformar una cadena de seguridad en una simple señal lógica sin analizar su arquitectura.

Durante una sustitución, confirme:

• La tensión usada en la cadena de seguridad.
• El orden y la identificación de contactos.
• Los dispositivos que están en serie o supervisados individualmente.
• El comportamiento esperado ante circuito abierto, cable roto o pérdida de alimentación.
• Las condiciones necesarias para permitir movimiento.
• La forma de probar cada dispositivo tras la intervención.

Un plano incompleto debe tratarse como un riesgo de proyecto. Es preferible dedicar tiempo a levantar el circuito que instalar un controlador basándose en supuestos.

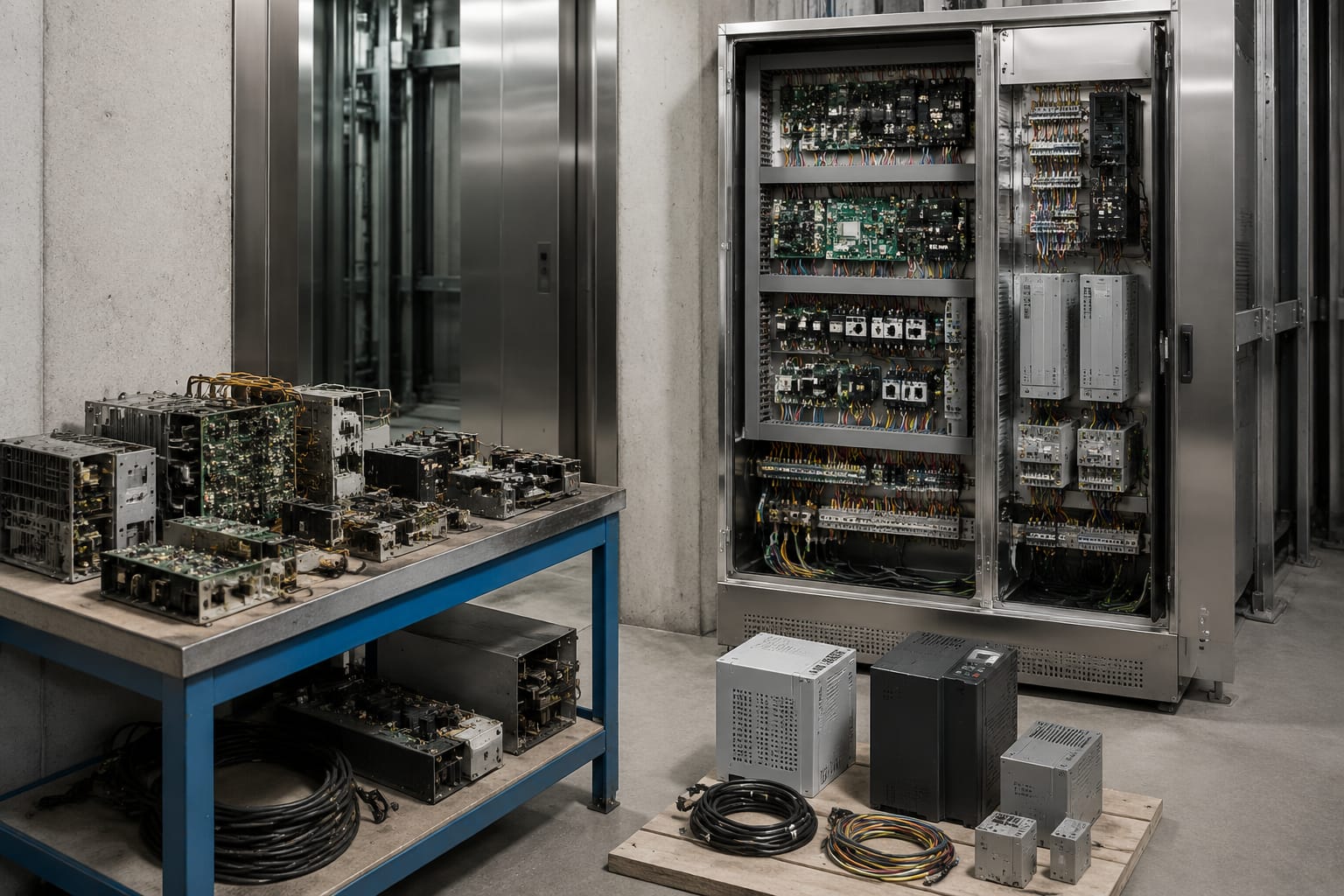

Cómo seleccionar hardware de reemplazo

Un reemplazo de elevator controller debe partir de la aplicación y no del aspecto del gabinete. Dos controladores con tamaños similares pueden tener lógicas, tensiones, comunicaciones y métodos de parametrización totalmente distintos.

Use esta lista de selección:

1. Defina la aplicación. Determine si se trata de tracción o hidráulico, cantidad de paradas, velocidad, capacidad, tipo de maniobra y número de accesos.
2. Documente la alimentación. Registre tensión, frecuencia, puesta a tierra, protecciones, alimentación de mando y condiciones del tablero existente.
3. Levante entradas y salidas. Incluya cada señal de cabina, puertas, foso, cuarto de máquinas, variador y señalización.
4. Revise el sistema de posición. Identifique el método actual y confirme que el nuevo controlador lo admita o que el proyecto incluya su reemplazo.
5. Valide interfaces de potencia. Revise contactores, relés, variador, válvulas, freno y señales de realimentación.
6. Compruebe compatibilidad de puertas. Registre esquema del operador, cerraduras, sensores y accesos frontal o posterior.
7. Determine requisitos de comunicación. Controle de acceso, monitoreo, tarjetas de piso y protocolos deben evaluarse desde el inicio.
8. Verifique servicio y documentación. Confirme disponibilidad de manuales, esquemas, herramientas de programación, respaldo de parámetros y capacitación técnica necesaria.

Para aplicaciones que integran credenciales o restricciones de pisos, las tarjetas no deben seleccionarse solo por el formato físico. Revise la arquitectura de la maniobra y las señales requeridas antes de evaluar una tarjeta de control de acceso para ascensor o una placa madre de acceso para elevadores.

Errores frecuentes al comprar un controlador

Los problemas más costosos suelen aparecer antes de energizar el tablero. Entre los errores habituales están:

• Seleccionar por cantidad de paradas sin revisar el tipo de accionamiento.
• Omitir la compatibilidad entre controlador y variador.
• Ignorar una segunda puerta o un acceso posterior.
• No contemplar señales de rescate, bomberos, inspección o sobrecarga existentes.
• Confiar en fotografías en lugar de esquemas y datos de placa.
• Cambiar tarjetas sin respaldar parámetros ni registrar la versión de software.
• Dejar cableado antiguo sin identificación después de la intervención.
• Presupuestar el controlador, pero no borneras, fuentes, relés, cableado, gabinete o pruebas.

Cómo planear una modernización del controlador

Una modernización ordenada reduce el tiempo de inactividad y facilita el diagnóstico posterior. El proyecto debe dividirse entre levantamiento, diseño, preparación, instalación, pruebas y entrega documental.

Levantamiento y diseño

Antes de retirar el control existente, fotografíe el tablero, registre placas, identifique borneras y produzca un diagrama de interconexión verificable. Las fotos son un apoyo, no un reemplazo de los planos.

Defina qué se conservará y qué se reemplazará: controlador, gabinete, variador, operador de puerta, cable viajero, botoneras, indicadores, sensores de posición o elementos de potencia. Esta decisión cambia el alcance técnico y el riesgo de compatibilidad.

También es importante establecer qué funciones deben mantenerse desde el primer día. Por ejemplo, un edificio puede requerir conservar control de acceso, estacionamiento, servicio independiente, comunicación de alarma o modos especiales. Posponer esa definición puede llevar a reinstalaciones y cambios de cableado innecesarios.

Preparación de materiales y parámetros

Antes de programar la parada del ascensor, confirme que el hardware recibido corresponde al diseño y que se dispone de diagramas, configuraciones, conectores, fusibles, borneras y herramientas necesarias.

Los parámetros deben prepararse a partir de los datos reales de la instalación. Una configuración genérica puede ayudar a iniciar el proceso, pero no sustituye la verificación de recorrido, posiciones, puertas, tiempos y lógica de operación.

Instalación con control de cambios

Mantenga la trazabilidad entre el cableado retirado y el nuevo. Etiquete ambos extremos de cada conductor, segregue alimentación de señales cuando corresponda y deje espacio para mantenimiento dentro del gabinete.

Cualquier cambio de alcance debe registrarse. Si durante el montaje aparece un operador de puerta diferente al documentado, un cable viajero deteriorado o un circuito de seguridad modificado, el diseño y las pruebas deben actualizarse antes de continuar.

Puesta en servicio y documentación

La puesta en servicio debe comprobar la operación completa del ascensor en condiciones normales y en las condiciones especiales aplicables. No debe limitarse a verificar que la cabina sube y baja.

Una secuencia práctica de verificación incluye:

• Inspección visual del cableado, tierra, protecciones, borneras y rotulación.
• Confirmación de tensiones antes de conectar tarjetas o periféricos sensibles.
• Prueba individual de entradas y salidas, con registro de su respuesta.
• Verificación de circuito de seguridad, paros, inspección y límites.
• Configuración y prueba de posición, nivelación y recorrido.
• Pruebas de apertura, cierre, reapertura y protección de cada puerta.
• Validación de llamadas de cabina y piso, indicadores y señalización.
• Revisión de comunicación, control de acceso y monitoreo cuando estén incluidos.
• Pruebas de modos especiales que correspondan a la instalación.
• Registro de fallas detectadas, ajustes realizados y parámetros finales.

La documentación de entrega debe permitir que otro técnico diagnostique el sistema sin depender de memoria o fotografías aisladas. Como mínimo, incluya diagrama actualizado, lista de bornes, inventario de entradas y salidas, parámetros de controlador y variador, versiones de software, esquema de puertas, historial de cambios y resultados de pruebas.

Un elevator controller bien seleccionado es aquel que corresponde a la máquina, las puertas, las señales y el sistema de seguridad de la instalación, y que puede mantenerse con documentación clara. Antes de definir un reemplazo, consolide el levantamiento técnico y compárelo con las interfaces y capacidades reales de cada alternativa.
