El contrapeso de ascensor equilibra una parte importante de la masa de la cabina y de su carga nominal en los sistemas de tracción. Al reducir el esfuerzo que debe realizar la máquina de tracción, contribuye al desplazamiento eficiente y estable del conjunto cabina-contrapeso.
No es una masa fija instalada de cualquier forma. El sistema incluye un bastidor, bloques o pesas de relleno, elementos de guiado, conexiones de suspensión y, según el diseño, componentes de compensación y protección en el foso. Una intervención segura exige verificar la configuración específica del ascensor antes de desmontar, sustituir o añadir piezas.
Por qué los ascensores de tracción usan contrapesos
En un ascensor de tracción, la cabina y el contrapeso están conectados mediante cables de suspensión o medios equivalentes que pasan sobre la polea motriz. Cuando la cabina sube, el contrapeso baja; cuando la cabina baja, el contrapeso sube.
La función del contrapeso es compensar el peso de la cabina vacía más una fracción de la carga nominal definida por el fabricante o por el diseño de modernización. Esto disminuye la diferencia de carga que debe mover la máquina en cada viaje.
Un contrapeso correctamente configurado ayuda a:
- Reducir el torque requerido en la máquina de tracción.
- Limitar el consumo asociado al movimiento de cargas desequilibradas.
- Favorecer una aceleración y desaceleración más uniformes.
- Disminuir la exigencia sobre cables, poleas y otros componentes de suspensión.
- Mantener el comportamiento previsto del ascensor dentro de su rango de carga.
La masa de compensación no debe calcularse por intuición ni ajustarse agregando bloques sin revisar el diseño. Una cabina con acabados nuevos, operadores de puerta reemplazados, equipos de señalización adicionales o una modernización de puertas puede cambiar su peso. Si esos cambios son relevantes, se debe validar el balance del sistema conforme a la documentación técnica aplicable.
También es importante distinguir el contrapeso de otros sistemas de elevación. Los ascensores hidráulicos, por ejemplo, normalmente no usan un contrapeso de tracción convencional. Por eso, antes de pedir piezas, conviene confirmar el tipo de ascensor, el esquema de suspensión y la disposición del cuarto de máquinas o de la máquina en el hueco.

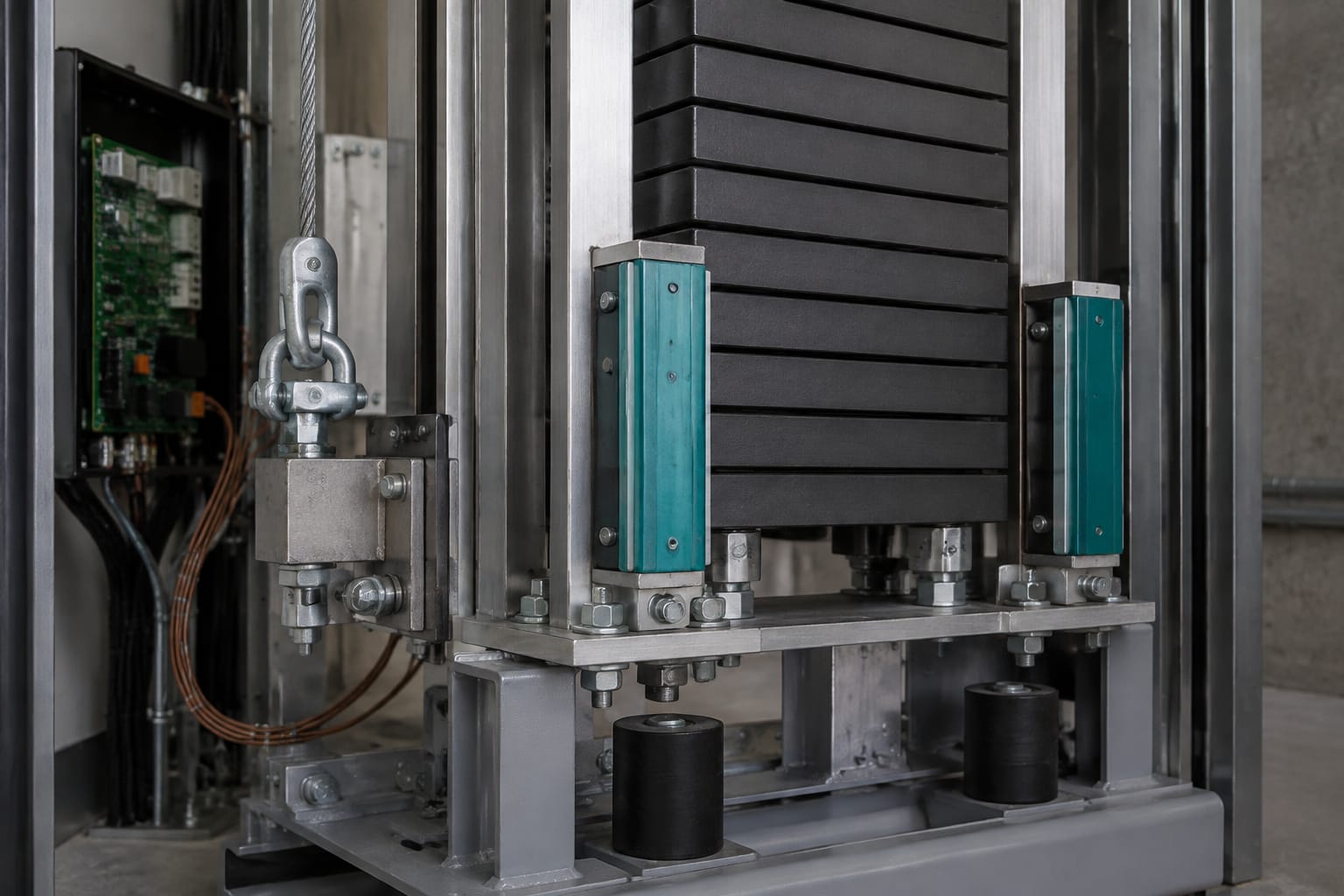

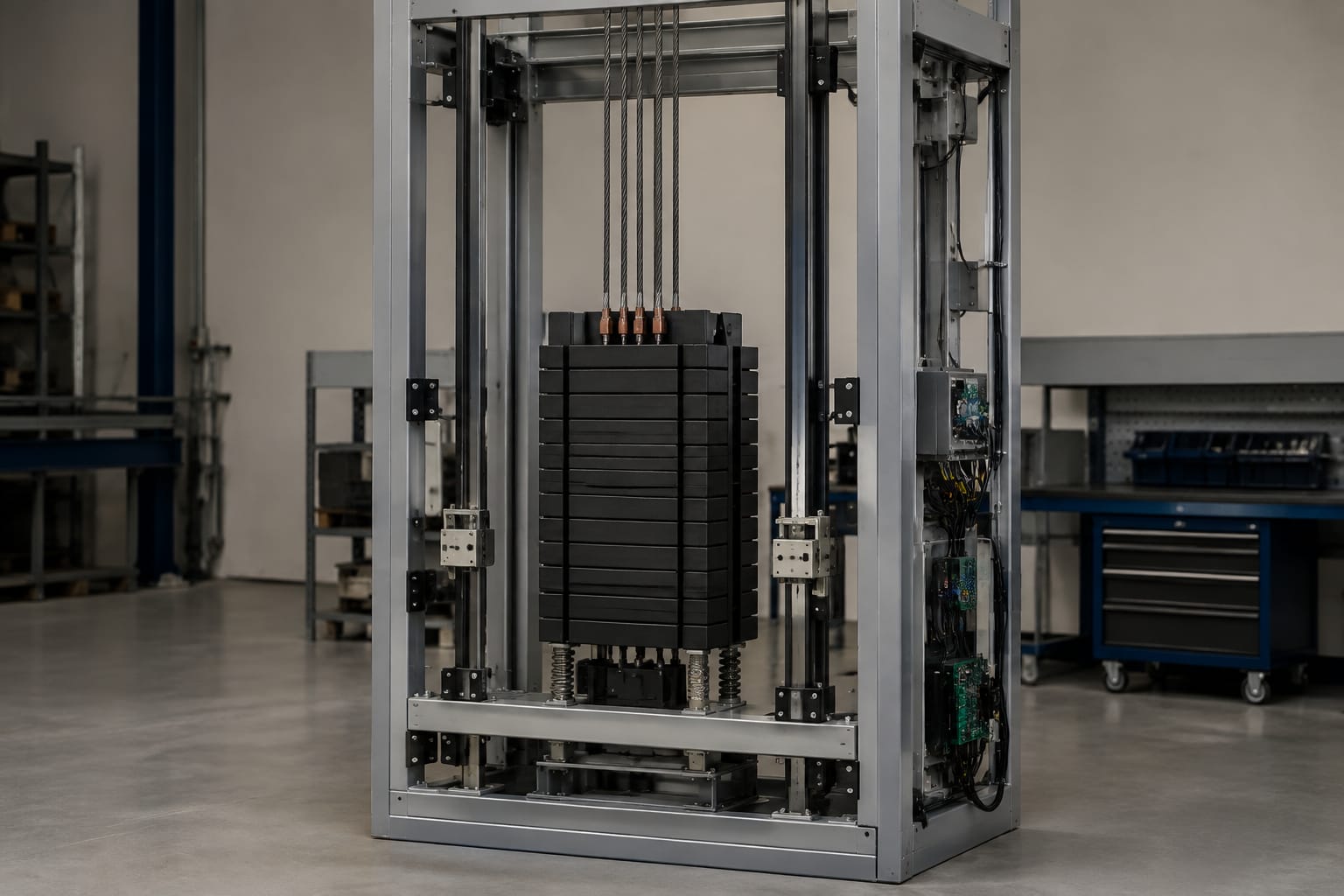

Bastidor del contrapeso y pesas de relleno
El bastidor, también llamado marco o chasis del contrapeso, es la estructura que sostiene las pesas de relleno y transmite las cargas hacia las conexiones de suspensión y los elementos de guiado. Su geometría debe corresponder al ancho del hueco, las guías, la carrera, los puntos de amarre y el sistema de suspensión instalado.
Sus componentes varían entre fabricantes y diseños, pero suelen incluir:
- Travesaños superior e inferior.
- Montantes laterales.
- Espacios o retenedores para alojar las pesas.
- Puntos de conexión para cables, cadenas o correas de suspensión, según el sistema.
- Soportes para zapatas, rodillos u otros dispositivos de guiado.
- Elementos de retención para evitar el desplazamiento de las pesas.
Las pesas de relleno aportan la masa necesaria dentro del bastidor. Pueden fabricarse con distintos materiales y formatos, por lo que no basta con comparar su aspecto exterior. Para que una pesa sea apta, deben coincidir su masa, dimensiones, espesor, perforaciones o encajes, y la forma en que queda asegurada dentro del marco.
Qué revisar en el bastidor
Una inspección visual no reemplaza una evaluación técnica, pero puede revelar problemas que requieren corrección antes de que afecten la operación:
| Elemento | Qué se debe verificar | Riesgo si se ignora |
|---|---|---|
| Montantes y travesaños | Deformación, corrosión, fisuras, soldaduras deterioradas | Pérdida de rigidez o soporte inadecuado de las pesas |
| Retenedores de pesas | Presencia, posición, fijación y desgaste | Movimiento o caída de pesas dentro del hueco |
| Tornillería y uniones | Apriete, corrosión, daño de roscas y faltantes | Holguras estructurales |
| Pesas de relleno | Grietas, fracturas, desplazamientos y cantidad correcta | Desequilibrio o interferencias |
| Puntos de suspensión | Desgaste, deformación y compatibilidad con el sistema | Fallas de conexión o carga mal distribuida |
Nunca se deben combinar piezas de distintos bastidores únicamente porque tienen una dimensión parecida. Una pesa puede entrar físicamente en el marco y aun así no ser compatible por masa, tolerancia, sistema de retención o distribución de cargas.
Zapatas guía y rieles guía
El contrapeso se desplaza por rieles guía propios, separados de los rieles de cabina. Las zapatas guía mantienen el bastidor alineado y limitan el movimiento lateral durante el recorrido. Según el ascensor, pueden ser zapatas deslizantes con revestimiento, rodillos u otros arreglos diseñados para un perfil de riel particular.
Las zapatas de contrapeso cumplen una tarea sencilla en apariencia, pero crítica: deben guiar sin generar fricción excesiva, golpes repetitivos o libertad lateral anormal. Su elección depende del perfil del riel, el diseño del soporte, la velocidad, las condiciones del hueco y el fabricante del conjunto.
En sistemas con zapatas deslizantes, el revestimiento o forro es una pieza de desgaste. Debe examinarse por pérdida de material, cuarteo, endurecimiento, contaminación con polvo o grasa no compatible, y marcas que indiquen roce anormal contra el riel.
Para algunos diseños de riel hueco y configuraciones específicas, existen repuestos como zapatas para riel hueco de contrapeso tipo W y revestimientos de zapata tipo M para contrapeso. La denominación comercial no confirma por sí sola la compatibilidad: hay que comparar medidas, forma de montaje y referencia técnica de la pieza retirada.
Señales de un problema de guiado
Un desgaste uniforme puede ser propio del servicio. En cambio, estas condiciones ameritan revisar la causa, no solamente sustituir el revestimiento:
- Desgaste concentrado en un solo lado de la zapata.
- Ruido de roce, golpeteo o vibración durante el trayecto.
- Marcas profundas, rebabas o suciedad adherida en los rieles.
- Soportes de zapata flojos o deformados.
- Diferencias visibles entre las zapatas del mismo bastidor.
- Rieles desalineados o fijaciones de riel comprometidas.
Cambiar el elemento de desgaste sin corregir desalineación, holgura o contaminación puede hacer que el problema reaparezca pronto. La inspección debe cubrir la zapata, su soporte y la superficie completa del riel en las zonas accesibles.
Compensación y conexiones de suspensión
Los elementos de suspensión conectan cabina y contrapeso con la polea de tracción. Dependiendo de la antigüedad y el diseño del ascensor, pueden ser cables de acero, correas u otros medios aprobados para el sistema. La relación de suspensión también varía: un arreglo 1:1 no tiene los mismos puntos de conexión ni el mismo recorrido que uno 2:1.
Además, en recorridos elevados puede instalarse un sistema de compensación para atender el efecto del peso variable de los medios de suspensión a medida que cambian las posiciones de la cabina y del contrapeso. Este sistema puede incorporar cadenas, cables de compensación, dispositivos tensores y puntos de fijación específicos.
Al revisar estas conexiones, se debe confirmar:
- Que el medio de suspensión corresponda al sistema instalado y no presente deterioro que exceda los criterios de mantenimiento aplicables.
- Que los terminales, cuñas, grapas o conexiones aprobadas estén completos y correctamente instalados.
- Que no existan roces contra el bastidor, el hueco, los rieles o protecciones cercanas.
- Que los elementos de compensación tengan una trayectoria libre, sin enredos ni contacto anormal.
- Que cualquier sustitución mantenga la relación de suspensión, la longitud y los puntos de anclaje previstos.
No se debe reutilizar un terminal, una fijación o un componente de suspensión basándose únicamente en su condición visual. Las piezas de este conjunto trabajan bajo carga y deben seleccionarse conforme a la configuración técnica del ascensor.
Consideraciones de holgura y retención
El movimiento simultáneo de cabina y contrapeso exige holguras definidas en el hueco. Esas distancias evitan que el contrapeso interfiera con la cabina, los componentes de puerta, el cableado, los equipos instalados en el hueco o los elementos del foso.
Las holguras deben evaluarse especialmente después de una modernización. Instalar una cabina más pesada, reemplazar guías, cambiar puertas, agregar protecciones o modificar la ubicación de equipos puede alterar espacios que antes eran adecuados.
Los retenedores de pesas también requieren atención. Su propósito es mantener los bloques asegurados ante vibraciones, maniobras, golpes y condiciones anormales previstas en el diseño. Una pesa no debe quedar libre, inclinada o sostenida por otra pieza improvisada.
Como criterio práctico, durante una visita técnica conviene comprobar:
- Integridad de los dispositivos que cierran o retienen el paquete de pesas.
- Ausencia de objetos almacenados en el hueco o el foso que puedan entrar en la trayectoria del contrapeso.
- Distancia libre respecto de estructuras, canalizaciones y equipos añadidos.
- Estado de las protecciones aplicables alrededor de las zonas de paso.
- Correspondencia entre la masa instalada y la configuración documentada.
Las condiciones de holgura, refugio y recorrido final son temas de seguridad del sistema, no asuntos que puedan resolverse con una tolerancia visual. Se deben verificar frente a la norma y regulación aplicable al proyecto, así como a las instrucciones del fabricante.
Hallazgos frecuentes de desgaste e inspección
La inspección del contrapeso debe integrar el estado mecánico, la condición de las piezas de desgaste y el comportamiento del ascensor. Un síntoma en el viaje puede tener origen en las guías, en la suspensión, en la nivelación de rieles o en la distribución de masa.
Los hallazgos más comunes incluyen:
- Revestimientos de zapata gastados, quebrados o contaminados.
- Zapatas con juego excesivo, fijaciones flojas o soportes doblados.
- Rieles con corrosión, suciedad, lubricación indebida o desgaste localizado.
- Pesas desalineadas, fracturadas o sin retención adecuada.
- Bastidores con corrosión, golpes o deformaciones.
- Tornillos, pasadores o retenedores faltantes.
- Marcas de contacto entre el contrapeso y otros elementos del hueco.
- Ruido o vibración que aumenta en un tramo determinado de la carrera.
- Conexiones de compensación rozando o trabajando con una trayectoria irregular.
Una práctica útil es registrar la ubicación exacta del hallazgo: lado del contrapeso, altura aproximada en el hueco, condición de carga de la cabina y momento del recorrido en que aparece el ruido. Esa información ayuda a diferenciar una falla localizada de riel de un problema propio de una zapata o soporte.
También se debe evitar una conclusión frecuente pero incompleta: atribuir cualquier vibración a las zapatas. Las irregularidades de riel, una fijación deteriorada, tensión desigual en suspensión o daños en componentes de tracción pueden producir síntomas similares.
Identificación de repuestos para contrapeso
La forma más confiable de identificar un repuesto es partir de la pieza instalada y de la información técnica del ascensor. Una fotografía ayuda, pero no debe ser el único criterio de compra, especialmente en bastidores, zapatas y elementos de retención.
Antes de cotizar o solicitar un reemplazo, reúna esta información:
- Marca, modelo y número de identificación del ascensor cuando estén disponibles.
- Tipo de sistema: tracción, disposición de máquina y relación de suspensión.
- Referencia o código estampado en la pieza existente.
- Fotografías claras de frente, perfil, fijaciones y entorno de montaje.
- Medidas críticas: ancho, alto, espesor, separación de perforaciones y diámetro de fijaciones.
- Perfil y dimensiones del riel guía.
- Material y forma del revestimiento o inserto de la zapata.
- Cantidad requerida y condición de las piezas asociadas.
- Motivo del cambio: desgaste normal, daño, modernización o incompatibilidad detectada.
La siguiente comparación ayuda a determinar qué debe coincidir según el tipo de repuesto:
| Tipo de repuesto | Datos mínimos para validar | Error común |
|---|---|---|
| Revestimiento de zapata | Perfil, ancho, espesor, longitud y tipo de zapata | Pedirlo solo por la marca del ascensor |
| Zapata completa | Perfil de riel, soporte, fijaciones y recorrido de ajuste | Ignorar la geometría del soporte |
| Pesas de relleno | Masa, dimensiones, encaje y sistema de retención | Sustituir por bloques de masa aproximada |
| Retenedor de pesas | Bastidor compatible, posición y fijación | Fabricar una solución improvisada |
| Bastidor | Suspensión, guía, masa total, hueco y rieles | Copiar medidas sin revisar la configuración completa |
En instalaciones que usan configuraciones de fabricantes concretos, puede ser necesario contrastar la forma del cabezal y el revestimiento. Por ejemplo, las zapatas auxiliares para riel hueco compatibles con configuraciones Mitsubishi y Otis deben validarse contra la pieza existente y no únicamente por la marca mencionada.
Kelevator suministra repuestos multimarca para importadores B2B, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una solicitud técnica, entregar las medidas y referencias anteriores reduce el riesgo de recibir una pieza que encaja parcialmente pero no cumple la función prevista.
Precauciones de seguridad al trabajar en el contrapeso
El contrapeso es una masa suspendida y móvil dentro del hueco. Cualquier trabajo cercano a su trayectoria debe ejecutarse por personal competente, bajo el procedimiento de seguridad definido para el ascensor y con el equipo fuera de servicio cuando corresponda.
Antes de intervenir, se debe:
- Aislar el ascensor y controlar el acceso para impedir una puesta en marcha inesperada.
- Aplicar el procedimiento de bloqueo y señalización que corresponda a la instalación.
- Confirmar la posición de cabina y contrapeso antes de entrar al hueco o al foso.
- Usar los medios de protección contra caídas y equipos de protección personal requeridos para la tarea.
- Verificar que la cabina esté asegurada por los medios autorizados; nunca confiar solo en el control normal.
- Mantenerse fuera de la trayectoria de movimiento del contrapeso.
- No retirar pesas, retenedores ni conexiones de suspensión sin un método aprobado para soportar y controlar las cargas.
- Inspeccionar el área para retirar herramientas, materiales y objetos antes de devolver el equipo al servicio.
No es seguro realizar ajustes de masa con la cabina en uso, dejar pesas temporalmente sin retención ni intervenir cables de suspensión sin conocer el efecto sobre el balance y las cargas. Tras cualquier trabajo, se debe revisar el montaje, verificar que no haya interferencias y realizar las pruebas de retorno a servicio exigidas por el procedimiento técnico aplicable.
La selección de una zapata, un revestimiento o un retenedor empieza por identificar la pieza y termina confirmando que funciona con el riel, bastidor y sistema de suspensión instalados. Para compras B2B o reposición técnica, prepare la referencia, medidas y fotografías de la pieza existente antes de comparar alternativas.
