El door drive o operador de puertas es el conjunto que abre, cierra y supervisa las puertas de cabina. No se limita al motor: integra una tarjeta de control, transmisión mecánica, realimentación de posición, límites y dispositivos de seguridad. Por eso, cambiar una sola pieza sin comprobar la compatibilidad eléctrica, lógica y mecánica puede dejar la puerta lenta, ruidosa, inestable o fuera de servicio.
Para diagnosticar o reemplazar un sistema de accionamiento de puertas, conviene partir de la falla observada, identificar las referencias exactas del motor y controlador, revisar el estado mecánico y realizar la parametrización con la puerta desacoplada o bajo condiciones controladas. El objetivo no es solo lograr que la puerta se mueva, sino que complete su ciclo con fuerza, velocidad, reversión y detección de obstáculos correctas.

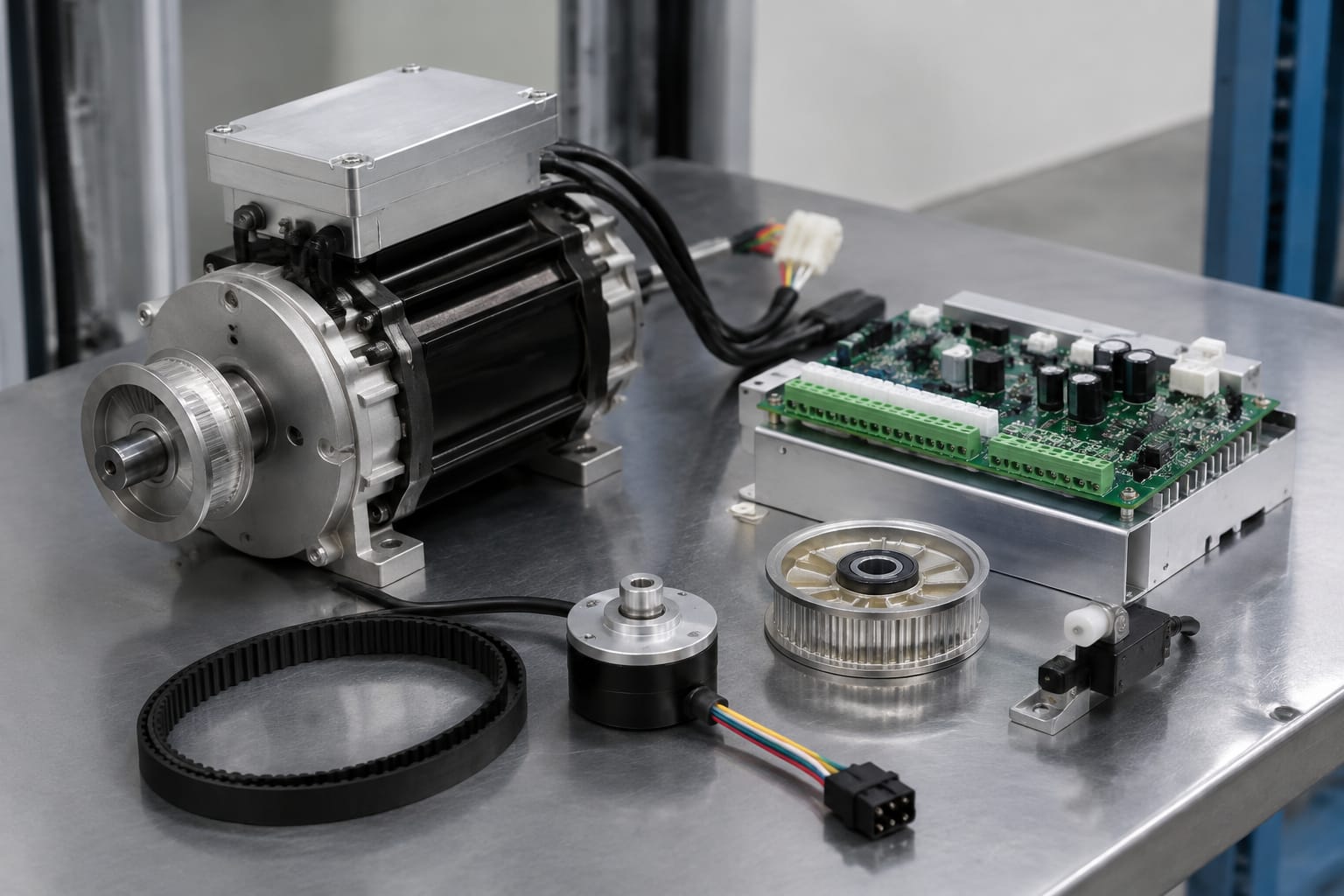

Partes de un door drive de ascensor
Un operador de puertas transforma una orden del controlador del ascensor en un movimiento lineal coordinado de las hojas. La configuración cambia según el fabricante y la generación del equipo, pero normalmente incluye los siguientes elementos.
- Motor de puerta: entrega el par para abrir y cerrar. Puede ser de corriente alterna, corriente continua o imanes permanentes.
- Controlador o tarjeta de puerta: recibe órdenes, alimenta el motor, interpreta señales de posición y administra perfiles de movimiento y protección.
- Sistema de transmisión: correa dentada, poleas, engranajes, cable, cadena u otro mecanismo que lleva el movimiento del motor al carro de puerta.
- Carro y patines de puerta: desplazan las hojas de cabina y actúan sobre los elementos de acople con las puertas de piso.
- Acoplador o patín retráctil: engancha la cerradura de piso durante la apertura y el cierre de la puerta.
- Encoder, tacogenerador o sensor de posición: informa velocidad, giro o posición del motor a la tarjeta, cuando el sistema usa control de lazo cerrado.
- Finales de carrera y contactos: indican posiciones abiertas, cerradas o zonas específicas del recorrido, según el diseño.
- Cortina de luz, fotocelda o detector de presencia: ordena reabrir o evitar el cierre sobre personas u objetos.
- Cableado, conectores y alimentación: distribuyen potencia y señales. Un conector flojo, un pin sulfatado o un conductor fatigado puede imitar una falla de tarjeta o motor.
La tarjeta no reemplaza la necesidad de una mecánica sana. Una correa floja, un riel contaminado, rodachines desgastados o una hoja desalineada aumentan la carga del motor. El controlador puede responder con sobrecorriente, pérdida de posición, reaperturas o bloqueo por protección.
Motores de puerta AC, DC y PMSM
El tipo de motor define parte de la estrategia de control, el cableado y los parámetros que deben verificarse. No debe asumirse que motores de potencia similar son intercambiables.
| Tipo de motor | Características habituales | Ventajas prácticas | Aspectos para verificar |
|---|---|---|---|
| AC | Motor de corriente alterna, a menudo asociado con sistemas más simples o convencionales | Diseño conocido y, según la aplicación, control relativamente directo | Tensión, frecuencia, capacitor si aplica, sentido de giro, protecciones y conexión |
| DC | Motor de corriente continua, con o sin escobillas según el diseño | Buen control de velocidad y par en sistemas compatibles | Tensión DC, polaridad, escobillas, encoder o tacómetro, corriente nominal y señal de realimentación |
| PMSM | Motor síncrono de imanes permanentes, normalmente gobernado por electrónica específica | Control preciso y respuesta eficiente con la tarjeta compatible | Número de fases, encoder, secuencia de fases, parámetros del motor y compatibilidad estricta con el controlador |
Motor AC
Los motores AC pueden emplear una alimentación alterna directa o una estrategia de control diseñada por el fabricante del operador. En una sustitución se deben validar la tensión nominal, frecuencia, potencia, velocidad, tipo de conexión y sentido de giro.
Un error frecuente es seleccionar el motor únicamente por el tamaño físico o la potencia indicada. Si su velocidad nominal, relación de transmisión o comportamiento de arranque no coinciden, la puerta puede cerrar con fuerza excesiva o no alcanzar la posición final dentro del tiempo esperado.
Motor DC
En un motor DC, la tarjeta regula usualmente la alimentación para modular velocidad y par. Es indispensable verificar la tensión nominal y el consumo esperado, pero también el tipo de señal de retroalimentación. Algunos conjuntos incorporan encoder; otros usan tacogenerador, sensores Hall o una referencia mecánica.
Invertir polaridad o instalar un motor con una señal de encoder diferente puede causar apertura en el sentido contrario, pérdida de control de velocidad o fallas inmediatas durante el aprendizaje de recorrido.
Motor PMSM
Un PMSM necesita un controlador diseñado para conmutar sus fases a partir de la posición del rotor. La compatibilidad entre motor y tarjeta es especialmente crítica: no basta con que ambos sean PMSM.
Antes de reemplazarlo, confirme la referencia del conjunto, tensión, corriente, número de polos cuando corresponda, tipo de encoder, conectores, longitud de cable y parámetros disponibles en la documentación técnica. Cambiar solo el motor sin cargar o validar sus parámetros puede impedir que el operador complete su autoajuste.
Controladores y tarjetas de door drive
La tarjeta de puerta gobierna el ciclo completo: recibe la orden de abrir o cerrar, acelera el motor, controla la velocidad, reconoce las posiciones finales y ejecuta la reapertura ante una obstrucción. En sistemas modernos también registra códigos de falla o expone diagnósticos mediante indicadores, pantalla o interfaz de servicio.
Una tarjeta compatible debe coincidir con más que el voltaje de alimentación. Revise, como mínimo:
- Referencia de la tarjeta y revisión de hardware.
- Tipo de motor que soporta: AC, DC, PMSM, con escobillas o sin escobillas.
- Tensión de entrada y salida, así como corriente o capacidad de potencia.
- Tipo de encoder, sensores Hall, tacómetro o finales de carrera requeridos.
- Conectores, distribución de pines y tierra de protección.
- Entradas para cortina de luz, fotocelda, contacto de cierre y señales del ascensor.
- Configuración de apertura central, lateral, dos hojas, telescópica u otra geometría.
- Método de programación y posibilidad de copiar parámetros del equipo anterior.
Cuando se requiere una referencia específica, es preferible contrastar fotos legibles de etiquetas, conectores y disposición de terminales con el plano o manual del operador. Una [tarjeta de control para motor de puerta Hitachi HGP](/products/door-motor-drive-control-board-hgp-hitachi-elevator-parts-lift-accessories/) debe evaluarse frente a la referencia real del sistema instalado, no solo frente a la marca del ascensor.
Qué puede indicar una tarjeta defectuosa
La tarjeta es sospechosa cuando hay alimentación correcta, cableado íntegro, motor y mecánica verificados, pero la salida al motor es ausente o anómala. También puede fallar por componentes de potencia, fuente interna, relés, conectores, entradas de seguridad o circuitos de realimentación.
Sin embargo, reemplazarla como primer paso suele ser una mala práctica. Una hoja trabada o un motor con aislamiento deteriorado puede dañar nuevamente una tarjeta recién instalada. Conviene aislar el origen antes de conectar un repuesto.
Realimentación, límites y sensores de seguridad
El controlador necesita saber qué está haciendo la puerta. Para ello combina señales de movimiento, posición y seguridad. La ausencia o incoherencia de cualquiera puede producir una falla aunque el motor gire correctamente.
Encoder y señal de velocidad
El encoder informa el desplazamiento o velocidad del motor. En control de lazo cerrado, la tarjeta compara esa señal con el movimiento esperado y corrige la alimentación. Si el encoder pierde pulsos, el conector tiene falso contacto o la señal está invertida, pueden aparecer cierres erráticos, inversión de movimiento, tirones o alarmas de seguimiento.
No se deben intercambiar encoders únicamente por apariencia. Verifique resolución, tipo de salida, tensión de alimentación, conector y compatibilidad eléctrica con la tarjeta.
Límites de apertura y cierre
Algunos operadores usan finales de carrera físicos; otros calculan la posición mediante encoder y un proceso de aprendizaje. También existen configuraciones mixtas. Los límites deben indicar de manera repetible que la puerta alcanzó su posición abierta o cerrada.
Un límite mal ajustado puede hacer que la puerta se detenga antes de sellar, que permanezca impulsando contra el tope o que el ascensor no reciba la confirmación necesaria para continuar el servicio.
Cortina de luz y detección de obstáculos
La cortina de luz protege el vano de puerta y ordena reabrir al detectar una interrupción. Su función no reemplaza el ajuste mecánico ni la limitación de fuerza del operador. Un sistema puede fallar por lentes sucios, perfiles doblados, cable flexible fatigado, mala alineación o incompatibilidad de señal con la tarjeta.
Durante un diagnóstico, diferencie entre una reapertura causada por la cortina y una causada por sobrecarga mecánica. Ambas pueden verse igual desde fuera, pero exigen acciones distintas.
Síntomas frecuentes de falla en el door drive
El síntoma orienta el diagnóstico, pero no sustituye la medición ni la inspección. Esta es una guía inicial para ordenar la revisión.
| Síntoma observado | Causas posibles | Primera verificación |
|---|---|---|
| La puerta no se mueve | Falta de alimentación, orden ausente, tarjeta bloqueada, conector suelto, motor abierto | Alimentación, fusibles, señales de mando, códigos de falla y conectores |
| Abre pero no cierra | Cortina activada, sensor de seguridad, resistencia mecánica, parámetro de cierre | Estado de la cortina, recorrido manual y señales de seguridad |
| Cierra y se reabre sin obstáculo visible | Detección de esfuerzo, rodachines desgastados, riel sucio, sensor inestable | Rozamientos, alineación, limpieza y diagnóstico de entradas |
| Golpea al final del recorrido | Límites mal configurados, aprendizaje incorrecto, correa floja o perfil de velocidad inadecuado | Posiciones finales, tensión de correa y parámetros |
| Movimiento lento o con tirones | Baja tensión, motor fatigado, transmisión desgastada, encoder defectuoso | Tensión bajo carga, correa, poleas, señal de encoder |
| Motor caliente o tarjeta se protege | Sobrecarga mecánica, cortocircuito parcial, ciclo excesivo, ajuste de fuerza inadecuado | Libre desplazamiento de hojas, corriente y aislamiento |
| Funciona de manera intermitente | Cable flexible dañado, conector flojo, humedad, fallo térmico o vibración | Continuidad dinámica, terminales y puntos de roce |
No ajuste la fuerza de cierre para ocultar una puerta dura. Aumentar parámetros de par puede reducir reaperturas temporalmente, pero eleva el esfuerzo sobre motor, transmisión, tarjeta y componentes mecánicos, además de comprometer el comportamiento de seguridad.
Cómo igualar las especificaciones de motor y controlador
La forma más confiable de seleccionar un repuesto es identificar el conjunto instalado y contrastar sus datos técnicos. Una foto parcial o una descripción como “motor de puerta de ascensor” rara vez es suficiente para comprar con seguridad.
Reúna esta información antes de solicitar o instalar un motor, tarjeta o conjunto de accionamiento:
- Marca, modelo y referencia completa del operador, motor y tarjeta, incluyendo revisiones o códigos secundarios.
- Fotos nítidas de las placas de datos, conectores, etiqueta del arnés y disposición de terminales.
- Tipo de puerta y configuración mecánica: central, lateral, telescópica, número de hojas y ancho de apertura.
- Datos eléctricos: tensión de alimentación, tipo de corriente, potencia o corriente nominal y clase de motor.
- Realimentación: encoder, sensores Hall, tacómetro, finales de carrera o combinación usada.
- Transmisión y montaje: diámetro de eje, polea, chaveta, soporte, sentido de giro y relación de transmisión.
- Código de falla y comportamiento real antes de desmontar la pieza anterior.
- Parámetros disponibles o respaldo de configuración de la tarjeta, si el sistema lo permite.
Para ciertas aplicaciones Hitachi, una [tarjeta y motor de operador de puerta Hitachi](/products/door-motor-drive-board-hitachi-elevator-parts-lift-accessories/) puede ser una vía de consulta de componentes. La validación final debe hacerse contra la referencia, interfaz y configuración del equipo existente.
También es importante distinguir entre compatibilidad física y funcional. Un motor puede caber en el soporte, y una tarjeta puede tener conectores similares, pero seguir siendo incompatible en retroalimentación, lógica de seguridad o perfiles de movimiento.
Parametrización y alineación mecánica
La puesta a punto debe combinar ajuste mecánico y configuración electrónica. Parametrizar una puerta desalineada produce resultados inestables; alinear una puerta sin configurar correctamente límites y velocidades también deja una operación deficiente.
Antes de programar
Con el ascensor asegurado y siguiendo los procedimientos de seguridad aplicables, revise primero:
- Rieles limpios y sin deformación.
- Rodachines, guías y patines con desgaste aceptable.
- Hojas que se desplazan sin rozamiento excesivo.
- Correa o sistema de transmisión con tensión y condición adecuadas.
- Poleas, fijaciones y tornillería firmes.
- Acoplador de cabina correctamente relacionado con la cerradura de piso.
- Cable flexible sin pellizcos, aislamiento dañado o tensión indebida.
- Cortina de luz alineada y con cableado en buen estado.
El movimiento manual debe sentirse uniforme dentro de lo que permita el diseño. Si existen puntos duros, golpes o arrastre de una hoja, resuelva primero la causa mecánica.
Parámetros que normalmente se ajustan
Los nombres varían por fabricante, pero la mayoría de controladores permite definir o aprender varios de estos valores:
- Sentido de apertura y cierre.
- Posiciones abiertas y cerradas o recorrido aprendido.
- Velocidad de apertura.
- Velocidad de cierre.
- Rampas de aceleración y desaceleración.
- Fuerza, corriente o límite de par.
- Zona de aproximación final.
- Tiempo de permanencia abierta.
- Sensibilidad de detección de obstáculo.
- Comportamiento ante cortina de luz o fotocelda.
- Reintentos de cierre y condición de falla.
Use los valores recomendados para el operador y no extrapole parámetros de una puerta de distinto ancho, peso o transmisión. Modificar varios valores a la vez dificulta encontrar la causa si el comportamiento empeora.
Errores de ajuste que deben evitarse
- Ejecutar autoaprendizaje con una correa patinando o una hoja con roce.
- Ajustar límites con el acoplador y cerraduras de piso mal sincronizados.
- Subir fuerza o corriente para compensar suciedad, deformación o desgaste.
- Omitir la verificación de sentido de giro después de reemplazar motor o tarjeta.
- Copiar parámetros sin confirmar que hardware, versión de tarjeta y geometría sean equivalentes.
- Trabajar sin registrar la configuración anterior ni el código de falla inicial.

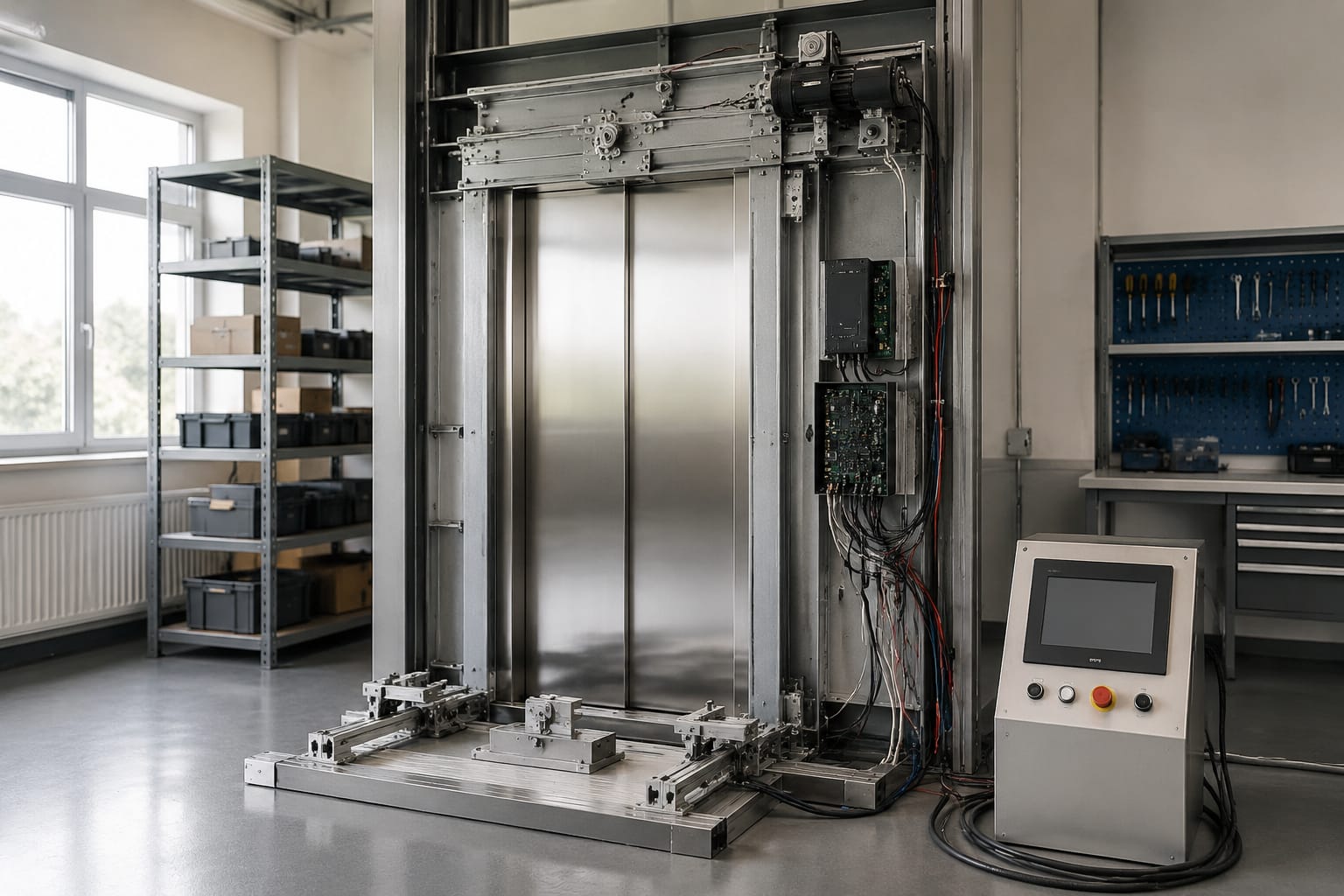

Puesta en servicio del sistema de puertas
La comisión del door drive debe confirmar movimiento, seguridad y comunicación con el ascensor. No basta con observar uno o dos ciclos desde el pasillo.
Una secuencia práctica de puesta en servicio incluye:
- Confirmar que el montaje, tierra de protección, conectores y protecciones estén completos.
- Verificar el libre movimiento mecánico de las hojas y el estado de la transmisión.
- Validar el sentido de giro y realizar el aprendizaje de recorrido según el procedimiento del fabricante.
- Ajustar velocidades, rampas y límites para obtener apertura y cierre uniformes.
- Probar la cortina de luz o fotocelda a diferentes alturas del vano.
- Confirmar que la puerta reaccione correctamente ante una resistencia controlada, usando el procedimiento técnico aplicable.
- Verificar el enganche y liberación de las puertas de piso durante ciclos completos.
- Confirmar la señal de puerta cerrada y la continuidad normal del servicio del ascensor.
- Revisar códigos de falla, ruidos, temperatura anormal y repetibilidad en varios ciclos.
- Documentar referencias instaladas, parámetros relevantes y acciones realizadas.
La prueba debe realizarla personal competente y con el equipo bajo control de mantenimiento. Las puertas de ascensor involucran energía eléctrica, piezas móviles, enclavamientos y riesgos de atrapamiento; un ajuste incorrecto puede afectar la disponibilidad y la seguridad del sistema.
Preguntas frecuentes sobre door drive
¿Se puede cambiar solo el motor de puerta?
Sí, cuando el diagnóstico confirma que el motor es la causa y el nuevo componente coincide con las especificaciones mecánicas, eléctricas y de realimentación. Después del cambio puede ser necesario ajustar parámetros o ejecutar aprendizaje de recorrido. Si la tarjeta, encoder o transmisión también presenta fallas, sustituir solo el motor no resolverá el problema.
¿Una tarjeta de otra marca puede funcionar en el mismo operador?
No debe suponerse. La compatibilidad depende del motor, sensores, conectores, alimentación, lógica de señales y parametrización. Incluso entre referencias de una misma marca pueden existir diferencias importantes. Compare documentación y referencias completas antes de instalar.
¿Por qué la puerta se reabre aunque la cortina de luz esté limpia?
Puede reabrir por detección de sobreesfuerzo, límite mal definido, roce mecánico, encoder inestable, cableado intermitente o señal de seguridad activa. La limpieza de la cortina es una revisión útil, pero no descarta las demás causas.
¿Qué repuesto se debe identificar primero?
Empiece por el conjunto del operador y la falla. Después identifique el motor, la tarjeta, el tipo de sensor y la transmisión. Para referencias de tarjetas, puede revisar una [tarjeta para motor de puerta de ascensor](/products/door-motor-board-lift-parts-elevator-accessories/) y contrastar sus datos con los del equipo instalado.
Un door drive confiable depende de que motor, controlador, sensores y mecánica trabajen como un conjunto. Antes de reemplazar una pieza, documente la referencia existente, compruebe el estado de la puerta y conserve los parámetros disponibles. Kelevator suministra repuestos multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; una solicitud técnica bien documentada ayuda a evaluar la compatibilidad del componente requerido.
