El elevator door sill, llamado normalmente umbral o riel inferior de la puerta del ascensor, es la pieza ranurada que guía el movimiento inferior de las hojas de puerta. Su estado afecta directamente el cierre, la nivelación entre paneles y la detección de obstrucciones. Cuando las ranuras acumulan residuos, se deforman o se desgastan, la puerta puede rozar, vibrar, cerrar con esfuerzo o detener su operación por fallas repetidas.
Antes de solicitar un repuesto, no basta con medir el largo visible. Hay que diferenciar si se trata del umbral de cabina o de piso, identificar el perfil de las ranuras, confirmar el ancho total, revisar los puntos de fijación y verificar la compatibilidad con las guías inferiores de las hojas. Esta guía resume cómo inspeccionarlo y planear una reparación o reemplazo con criterios técnicos.
Qué hace un umbral de puerta de ascensor
El umbral es un perfil horizontal instalado en la parte baja de la entrada. Sus canales alojan las zapatas, patines o guías inferiores de las puertas, manteniendo cada hoja en su trayectoria durante la apertura y el cierre.
Aunque el operador y los carros colgantes soportan el movimiento principal de la puerta, el umbral cumple funciones que no se deben subestimar:
- Evita que las hojas oscilen hacia el hueco o hacia la cabina.
- Conserva la separación y alineación entre paneles.
- Ayuda a que la puerta se desplace de forma estable en todo su recorrido.
- Soporta tránsito peatonal y la entrada de polvo, arena, humedad y residuos.
- Define la ubicación inferior de las hojas frente a los elementos de cierre y acople.
- Contribuye a mantener una luz de paso uniforme y segura.
Un umbral no corrige por sí mismo una puerta mal ajustada. Si los patines están gastados, el colgador está desalineado, los rodachines presentan juego o el panel está deformado, instalar un riel nuevo puede aliviar el síntoma temporalmente sin resolver la causa. Por eso la inspección debe incluir el conjunto completo de puerta.
Umbral de cabina y umbral de piso: diferencias clave
Los dos tipos se parecen visualmente, pero trabajan en entornos distintos y no deben intercambiarse sin verificar diseño, dimensiones y aplicación.
| Característica | Umbral de cabina | Umbral de piso o rellano |
|---|---|---|
| Ubicación | En el acceso de la cabina | En cada acceso de piso |
| Movimiento | Se mueve con la cabina | Permanece fijo en la entrada del rellano |
| Función principal | Guía las puertas de cabina | Guía las puertas de piso |
| Exposición | Carga de pasajeros dentro de la cabina | Tránsito exterior, suciedad y condiciones propias de cada piso |
| Verificación crítica | Compatibilidad con hojas y guías de cabina | Compatibilidad con hojas de rellano, frente y fijación en obra |
| Riesgo frecuente | Daño por carro de carga, golpes o limpieza inadecuada | Acumulación de residuos, bordes dañados y fijación floja |
En ascensores con apertura central, lateral o telescópica, el número de canales y la posición de cada ranura pueden cambiar. También varían según el fabricante de la puerta, la cantidad de hojas y el sistema de guía inferior. Por eso, dos umbrales con el mismo largo no son necesariamente compatibles.
En una modernización, conviene levantar por separado la información de cabina y de cada rellano. Es frecuente encontrar reparaciones anteriores, perfiles modificados o diferencias entre pisos que hacen insuficiente usar una única referencia para todo el proyecto.
Materiales y perfiles habituales de los umbrales
El aluminio es común en umbrales de puertas de ascensor por su resistencia a la corrosión, peso moderado y facilidad para fabricar perfiles con ranuras precisas. Sin embargo, el material por sí solo no define la compatibilidad ni la vida útil: el perfil, la instalación, el tráfico y el mantenimiento son igual de importantes.
Aluminio y aleaciones de aluminio
Los perfiles de aleación de aluminio son una solución habitual para cabina y rellano. Pueden tener acabado natural, anodizado u otro tratamiento superficial según el diseño del equipo. Su principal ventaja práctica es que permiten formar canales continuos y relativamente precisos para las guías inferiores.
Al evaluar una alternativa, confirme el perfil completo. Por ejemplo, un umbral de puerta en aleación de aluminio de perfil F y 60 mm debe compararse contra el plano, la sección transversal y las medidas reales del umbral instalado; que coincida una dimensión nominal no demuestra que sirva para cualquier puerta.
Acero y perfiles reforzados
En ciertas aplicaciones pueden encontrarse piezas de acero, insertos de refuerzo o soluciones diseñadas para condiciones de uso más exigentes. Estos materiales pueden responder a una necesidad particular de la instalación, pero requieren revisar protección contra corrosión, acabado, método de anclaje y ajuste con los patines existentes.
No asuma que una pieza más pesada o más rígida es automáticamente mejor. Un perfil incorrecto puede provocar roce continuo, desalineación de la hoja o desgaste acelerado de las guías.
Perfiles según número y disposición de canales
El perfil determina dónde se desplaza cada panel. Los formatos varían de acuerdo con el tipo de apertura:
- Apertura lateral: normalmente requiere canales organizados para el desplazamiento de una o más hojas hacia un lado.
- Apertura central: necesita una disposición simétrica para hojas que se mueven en sentidos opuestos.
- Apertura telescópica: usa canales específicos para hojas que recorren distancias diferentes y se superponen.
- Puertas especiales: pueden tener geometrías de perfil, profundidades de ranura o fijaciones no estándar.
Los canales deben tener una geometría compatible con el patín o guía inferior. Un canal demasiado estrecho produce rozamiento; uno demasiado ancho permite holgura, vibración y golpes de panel contra panel o contra los jambas.

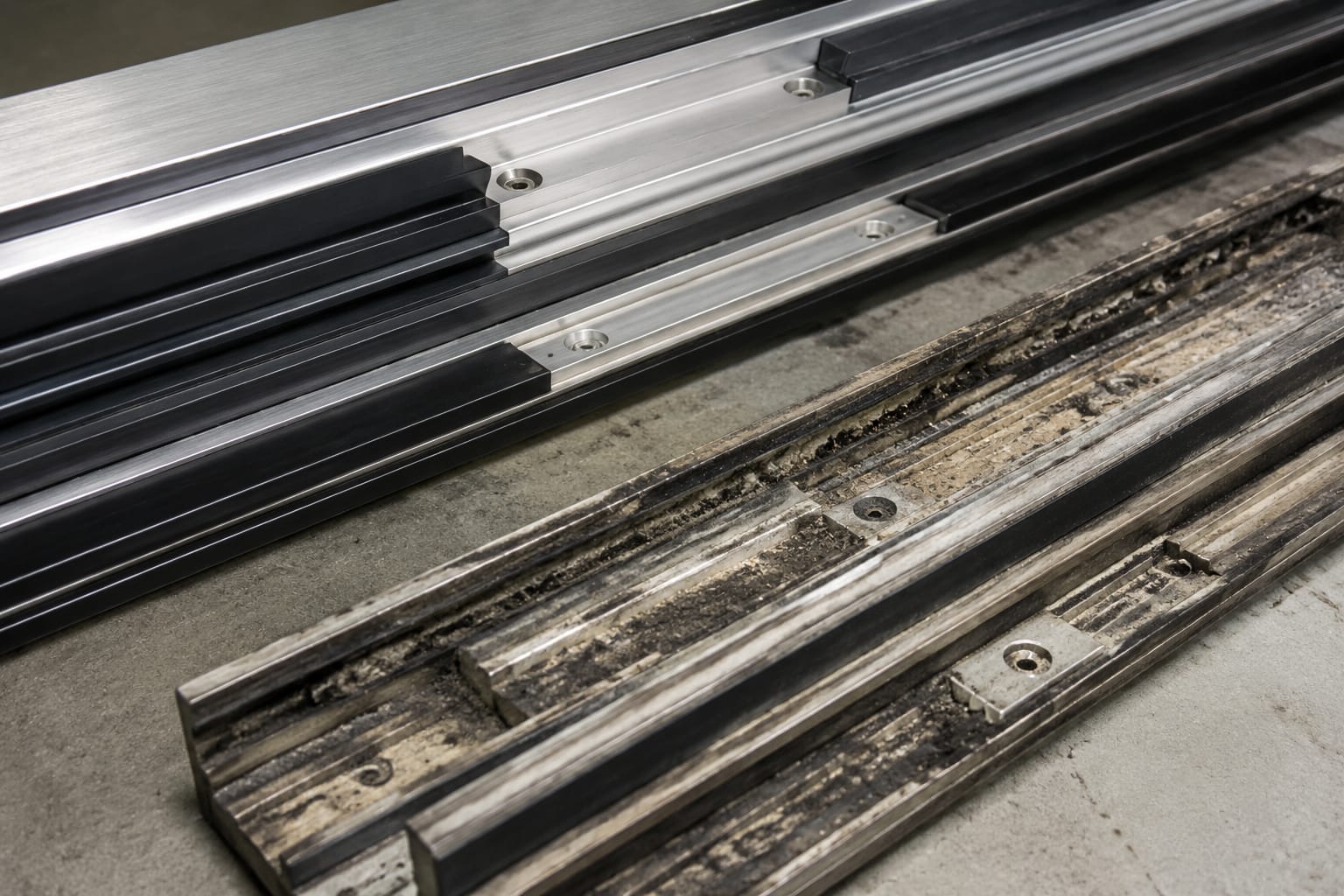

Señales de desgaste, daño u obstrucción
Los problemas del umbral suelen ser visibles, pero conviene relacionarlos con el comportamiento de la puerta. Una puerta que se cierra lentamente no siempre tiene una falla en el operador: puede estar arrastrando en un canal contaminado o deformado.
Revise el umbral cuando aparezca una o varias de estas señales:
- Acumulación compacta de polvo, arena, gravilla, residuos de obra o elementos pequeños dentro de las ranuras.
- Rayas profundas, bordes doblados, fisuras o zonas aplastadas en el perfil.
- Canales con desgaste irregular en un tramo específico.
- Guías inferiores desgastadas, rotas, faltantes o con un patrón de roce anormal.
- Golpes, vibración o sonido metálico al iniciar o terminar el recorrido.
- Hojas que rozan el umbral, los jambas o el panel contiguo.
- Separación desigual entre hojas cuando la puerta está cerrada.
- Puerta que rebota, reabre sin obstrucción evidente o activa fallas de cierre.
- Tornillos, anclajes o sellos flojos, deteriorados o ausentes.
- Bordes que se elevan respecto al acabado del piso y generan un punto de tropiezo.
Una ranura sucia puede hacer que el patín se levante o salte momentáneamente. Esto cambia la posición de la hoja y puede afectar el contacto entre las partes móviles de la puerta. No se debe compensar ese problema aumentando la fuerza de cierre sin identificar primero la causa mecánica.
También es importante distinguir desgaste normal de daño estructural. Marcas superficiales que no alteran el recorrido pueden requerir limpieza y seguimiento. En cambio, una deformación que estrecha el canal, un perfil suelto o una fisura cerca de una fijación justifican una evaluación de reemplazo.
Prácticas de limpieza e inspección
La limpieza del umbral debe integrarse al mantenimiento preventivo de puertas, no limitarse a retirar residuos cuando ya hay una falla. La frecuencia depende del tráfico, las condiciones del edificio y el nivel de contaminación en accesos y obras cercanas.
Secuencia básica de inspección
El trabajo debe realizarlo personal competente, con el ascensor asegurado de acuerdo con el procedimiento de mantenimiento aplicable. No introduzca herramientas, dedos ni objetos en zonas de movimiento con el equipo disponible para usuarios.
- Retire polvo y residuos sueltos con aspiración o un método que no empuje la suciedad hacia el fondo del canal.
- Limpie cada ranura con herramientas no abrasivas compatibles con el perfil y sus acabados.
- Revise el fondo y los bordes de los canales con buena iluminación.
- Compruebe que no haya fragmentos de patines, tornillería, empaques, cinta, piedras o residuos de construcción.
- Observe el recorrido de cada hoja durante varios ciclos controlados.
- Inspeccione el estado y la posición de las guías inferiores.
- Verifique la firmeza de los anclajes sin alterar los ajustes de la puerta sin procedimiento técnico.
- Registre hallazgos, ubicación y medidas antes de decidir una reparación.
Evite discos abrasivos, golpes con herramientas metálicas o productos que puedan atacar el material, el acabado o los componentes cercanos. Tampoco aplique lubricante indiscriminadamente dentro de las ranuras. El lubricante puede atraer partículas y formar una pasta abrasiva; siga las recomendaciones específicas del fabricante de la puerta y de sus guías.
Qué revisar además de la suciedad
La obstrucción visible no siempre explica todo. Durante la inspección, determine si el roce se presenta en toda la carrera o solo en apertura, cierre, inicio o final del recorrido. Un roce localizado puede indicar un umbral hundido, una ranura deformada o una hoja fuera de plomo. Un roce constante puede relacionarse con el patín, el colgador o un ajuste general incorrecto.
Si el problema se repite después de limpiar, no trate la limpieza como solución definitiva. Documente el patrón, inspeccione el sistema de suspensión y revise que no exista daño en el panel o en sus elementos de guía.

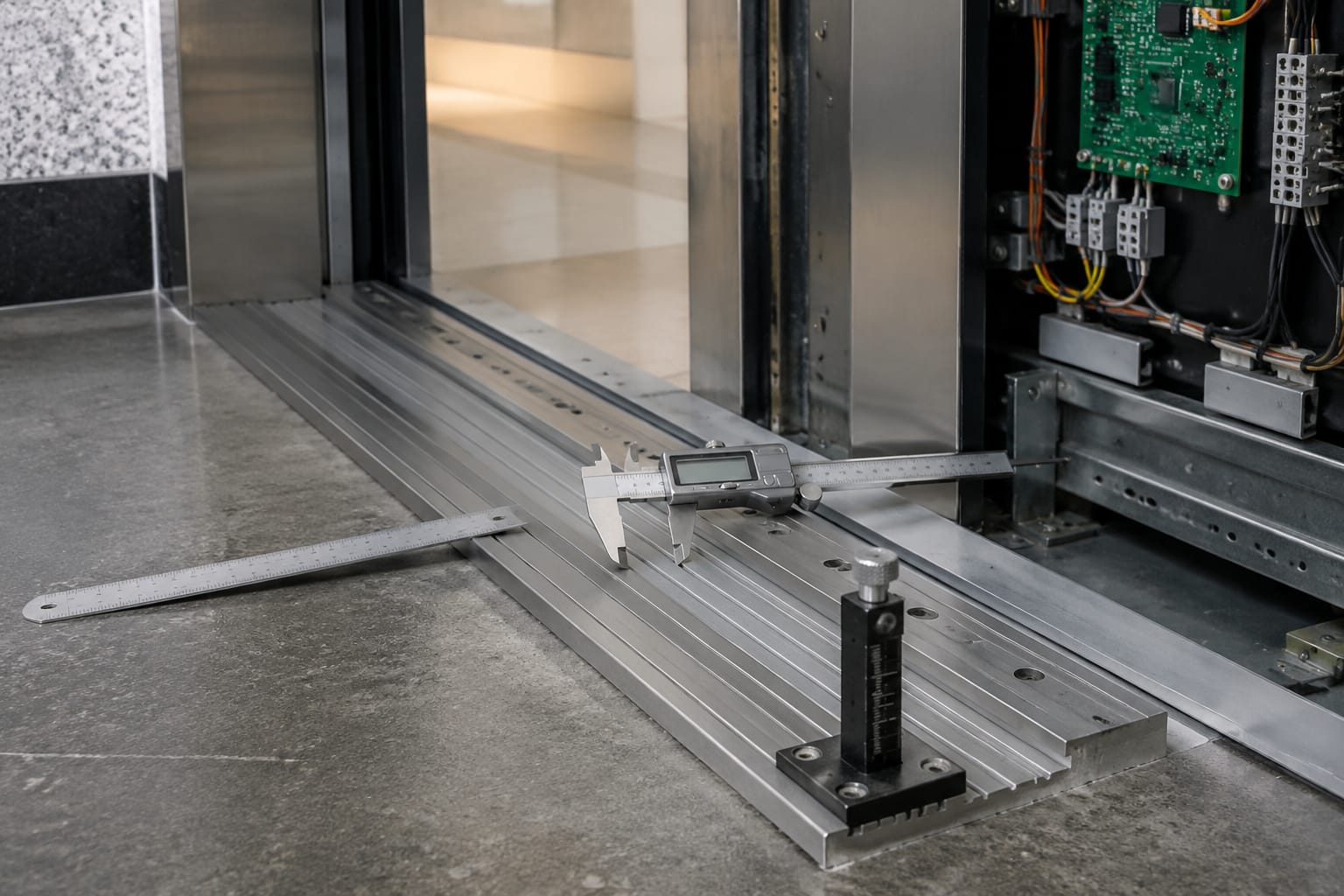

Cómo medir el perfil, el ancho y los puntos de fijación
Tomar medidas completas reduce el riesgo de recibir un umbral que no encaja en la puerta existente. Una foto general sirve como respaldo, pero no reemplaza una ficha de levantamiento dimensional ni una imagen nítida de la sección transversal.
Antes de desmontar el umbral, registre lo siguiente:
- Tipo de equipo: umbral de cabina o de rellano.
- Configuración de puerta: apertura lateral, central, telescópica u otra.
- Cantidad de hojas y sentido de desplazamiento.
- Largo total del perfil, medido de extremo a extremo.
- Ancho total expuesto y profundidad o altura del perfil.
- Número de ranuras.
- Ancho, profundidad, forma y distancia entre canales.
- Medidas de rebordes, escalones, aletas y zonas de apoyo.
- Ubicación, diámetro y separación centro a centro de los puntos de fijación.
- Tipo de tornillo, anclaje o sistema de sujeción existente.
- Posición de uniones, cortes especiales, remates y muescas.
- Referencias grabadas en el perfil o en la puerta, cuando existan.
- Estado de las guías inferiores que recorren cada canal.
Cómo capturar el perfil correctamente
La sección transversal es uno de los datos más importantes. Mida el perfil en un extremo limpio y accesible, preferiblemente donde no haya deformación. Use una regla o calibrador según el nivel de precisión requerido y acompañe la fotografía con una escala visible.
No base el pedido en expresiones como “parecido”, “de tres canales” o “del mismo ancho aproximado”. Dos perfiles pueden tener igual número de ranuras y aun así diferir en el ancho de la base, la distancia entre guías, la profundidad del canal o la ubicación de las perforaciones.
Cuando el umbral se solicita para varias unidades, confirme si todas tienen la misma puerta. En edificios intervenidos durante años, una misma instalación puede combinar equipos, paneles o modificaciones distintas.
Error común: medir solo el largo
El largo es necesario para cortar o seleccionar una pieza, pero no define la funcionalidad. El perfil debe corresponder a la guía inferior y a la disposición de paneles. Además, el patrón de fijaciones debe ser compatible o debe analizarse técnicamente cómo se resolverá la instalación sin debilitar el perfil ni afectar acabados, estructura o tolerancias de la puerta.
Revisiones relacionadas con la alineación de paneles
Un umbral dañado puede afectar la alineación, pero muchas fallas provienen del conjunto de suspensión. Antes de cambiarlo, revise si las hojas se mantienen verticales, si sus claros son uniformes y si los elementos superiores tienen desgaste o juego.
Las comprobaciones relevantes incluyen:
- Estado de rodachines, carros colgantes y sus fijaciones.
- Juego lateral o vertical excesivo en el sistema de suspensión.
- Posición y desgaste de los patines inferiores.
- Rectitud del borde inferior de cada panel.
- Separación entre hojas en posición cerrada.
- Paralelismo de los paneles con los jambas.
- Estado de acoples, cerraduras y elementos de contacto asociados.
- Señales de impacto de carga, carritos o elementos transportados.
En puertas con componentes de suspensión reemplazables, compare la referencia instalada, dimensiones de las ruedas, disposición de fijaciones y tipo de panel antes de intervenir. Kelevator suministra repuestos multimarca para compradores B2B, incluidos paneles colgantes para puerta de cabina con ruedas 1000-58 y paneles colgantes para puertas de rellano con ruedas 1000-58. Estas referencias deben validarse contra la configuración real de la puerta, no seleccionarse únicamente por el nombre del componente.
Cambiar un patín gastado junto con el umbral puede ser necesario si ambos muestran desgaste compatible. Por el contrario, instalar guías nuevas en una ranura estrechada o deformada puede desgastarlas prematuramente. La decisión correcta depende de identificar qué pieza originó el roce y qué elementos ya fueron afectados.
Reemplazo y pruebas finales de la puerta
El reemplazo es recomendable cuando el perfil no puede recuperar su función mediante limpieza, cuando está deformado, fisurado, flojo o cuando sus canales ya no guían correctamente las hojas. Debe ejecutarlo una empresa o técnico competente para evitar alterar las tolerancias de una puerta que forma parte de un sistema de seguridad.
Antes de instalar el nuevo umbral
Confirme el perfil y las dimensiones contra el componente desmontado y las medidas registradas. Revise que el área de apoyo esté limpia, firme y libre de residuos que puedan dejar el nuevo perfil desnivelado. También verifique que las guías inferiores, hojas y elementos de suspensión se encuentren en condiciones adecuadas.
No reutilice fijaciones deterioradas sin verificar su condición y compatibilidad. Tampoco fuerce el perfil para compensar irregularidades de la base. Un umbral instalado con tensión, torsión o apoyo desigual puede deformarse y reproducir el problema.
Pruebas posteriores
Después del montaje y ajuste, la puerta debe probarse en condiciones controladas antes de devolver el ascensor al servicio. Como mínimo, revise:
- Recorrido suave de cada hoja en apertura y cierre.
- Ausencia de roce, vibración excesiva o golpes.
- Movimiento libre de los patines en todos los canales.
- Alineación de paneles, claros y bordes de encuentro.
- Funcionamiento del cierre y reapertura conforme al sistema instalado.
- Firmeza del umbral y ausencia de bordes salientes.
- Comportamiento repetido en varios ciclos, no solo en una operación.
- Operación de la puerta con las condiciones de seguridad aplicables al equipo.
No dé por resuelto el problema solo porque la puerta se mueve una vez. Algunas interferencias aparecen con la vibración, la carga dinámica o al llegar a extremos del recorrido. Registrar el estado final ayuda a planear la siguiente inspección y a identificar reincidencias.
Preguntas frecuentes
¿Se puede reparar un umbral de ascensor rayado?
Depende de la profundidad y ubicación del daño. Rayas superficiales que no cambian la guía de los patines pueden requerir limpieza y seguimiento. Si hay deformación, fisura, bordes cortantes, canales estrechos o fijaciones comprometidas, debe evaluarse el reemplazo.
¿Por qué una puerta se traba después de una obra en el edificio?
El polvo fino, arena, fragmentos de mortero y pequeños residuos pueden alojarse dentro de las ranuras. La limpieza debe incluir el fondo de cada canal y una revisión de los patines; subir la fuerza de cierre sin retirar la obstrucción puede agravar el desgaste.
¿Un umbral de aluminio sirve para cualquier ascensor?
No. Deben coincidir el uso en cabina o rellano, perfil, número y ubicación de canales, ancho, largo, puntos de fijación y compatibilidad con las guías inferiores y hojas de puerta.
¿Qué información debe llevar una solicitud de repuesto?
Incluya fotos del umbral completo y de su sección, medidas detalladas, tipo de puerta, número de hojas, posición de los canales, patrón de perforaciones, referencia disponible y fotografías de las guías inferiores. Esta información permite comparar alternativas con mayor precisión.
Un umbral limpio, firmemente instalado y compatible con las guías inferiores reduce problemas de recorrido y ayuda a conservar el ajuste de la puerta. Para planear un reemplazo, reúna primero el perfil y las medidas completas; después contraste la pieza propuesta con la configuración real de cabina o rellano antes de programar la intervención.
