Un elevator door stopper no siempre es una única pieza con ese nombre. En puertas de ascensor, puede referirse al resorte que devuelve un mecanismo, al tope de goma o poliuretano que amortigua el final del recorrido, a un limitador mecánico, o incluso a un rodillo y su soporte cuando estos definen hasta dónde puede desplazarse una hoja.
Por eso, antes de pedir un repuesto, conviene identificar qué movimiento presenta la falla: si la puerta golpea al abrir, rebota al cerrar, queda entreabierta, se sale de su recorrido o no llega a su posición final. La pieza correcta se determina por su función, ubicación, medidas y compatibilidad con el operador y la puerta instalados.
Qué entienden los compradores por elevator door stopper
En compras de repuestos, elevator door stopper suele ser una expresión amplia para solicitar un componente que detiene, amortigua o limita el movimiento de la puerta. La ambigüedad aumenta porque la misma palabra puede aplicarse a piezas distintas según se trate de una puerta de piso o de cabina.

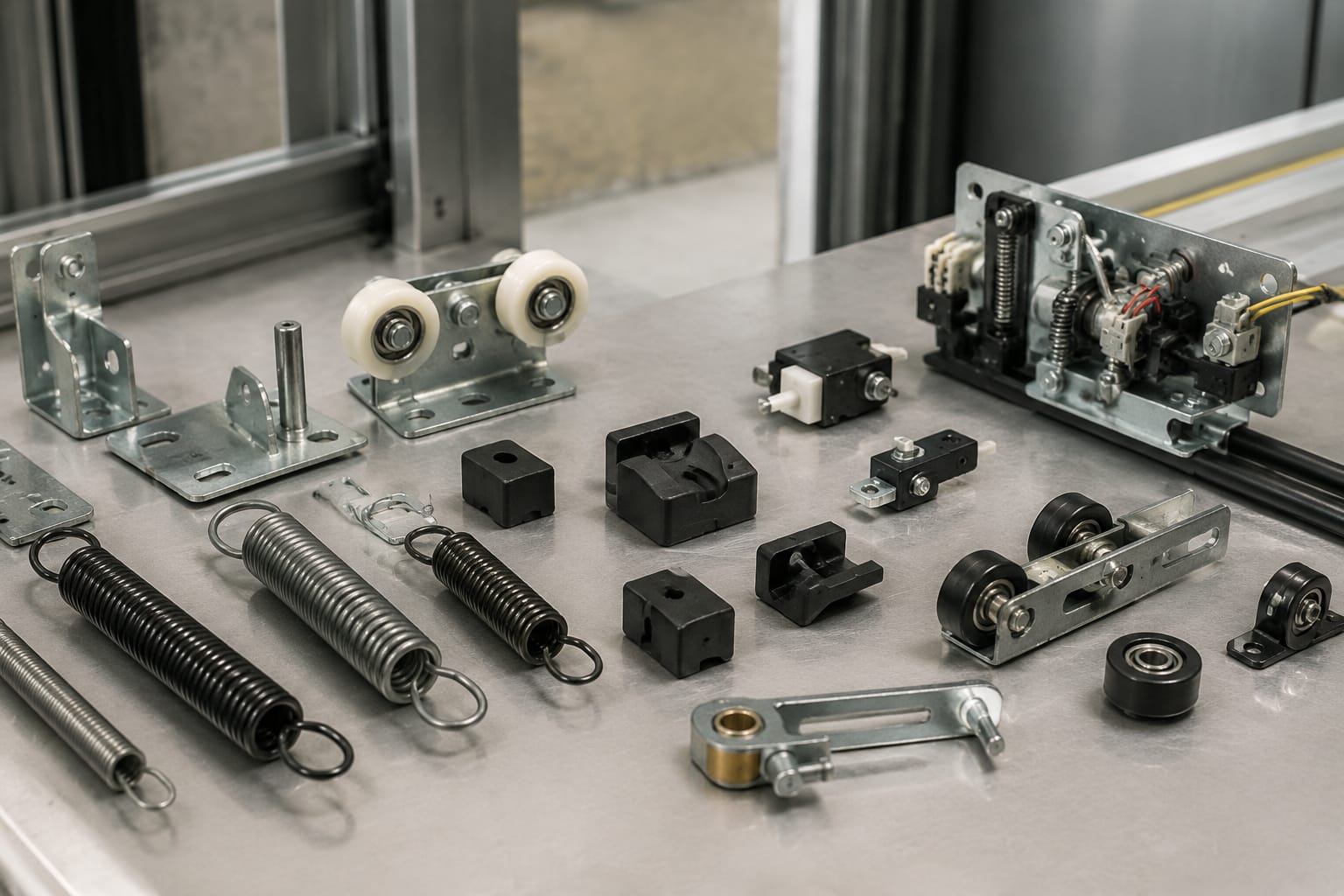

Las piezas que más frecuentemente reciben este nombre son:
- Topes o buffers: elementos elásticos que absorben el impacto al final del recorrido.
- Resortes de retorno: recuperan la posición de una leva, cuchilla, pestillo o mecanismo de cierre.
- Limitadores de recorrido: placas, pernos, escuadras o piezas ajustables que impiden que una hoja continúe su desplazamiento.
- Rodillos y guías: no siempre son un tope en sentido estricto, pero un rodillo desgastado o mal ubicado puede alterar el punto de parada.
- Componentes del sistema de suspensión: soportes, patines y conjuntos de colgado que mantienen la trayectoria prevista de la puerta.
Para una cotización B2B, describir la pieza únicamente como “stopper” es insuficiente. Es mejor indicar si se necesita un tope de apertura, uno de cierre, un resorte de mecanismo, un amortiguador, una guía o un rodillo.
También debe definirse dónde está instalada la pieza:
| Ubicación | Función habitual del “stopper” | Falla que suele reportarse |
|---|---|---|
| Puerta de piso | Limitar el movimiento de hojas, pestillos o mecanismos de acople | Golpe, cierre incompleto, hoja que rebota |
| Operador de cabina | Detener o amortiguar el recorrido de la puerta de cabina | Apertura excesiva, golpe final, error de posición |
| Colgado de puerta | Mantener la hoja dentro de su trayectoria | Roce, bamboleo, puerta caída o salida de guía |
| Sistema de acople | Devolver una pieza móvil a su posición de reposo | No engancha, no libera o no cierra correctamente |
La denominación comercial debe acompañarse de fotografías y dimensiones. Esto reduce el riesgo de comprar una pieza aparentemente similar que no resuelve la causa mecánica real.
Resortes, amortiguadores y límites de recorrido
Los resortes, los amortiguadores y los límites físicos de recorrido cumplen funciones diferentes. Sustituir uno por otro, o ajustar un mecanismo sin revisar sus elementos asociados, puede empeorar el funcionamiento de la puerta.
Resortes de retorno
Un resorte puede trabajar a tracción, compresión, torsión o lámina. Su tarea habitual es devolver un mecanismo a una posición definida después de que la puerta se abre, cierra o se acopla. Un resorte fatigado puede perder fuerza aunque conserve su forma general.
Señales habituales de deterioro:
- El mecanismo vuelve lentamente o no vuelve por completo.
- La puerta requiere empuje manual para completar un ciclo.
- Una leva, cuchilla o pestillo queda en posición intermedia.
- Hay espiras abiertas, corrosión, deformación o extremos fracturados.
- El comportamiento cambia entre ciclos sin que exista una obstrucción visible.
Al solicitar un resorte, no basta con indicar su largo. Deben verificarse el diámetro del alambre, diámetro exterior, longitud libre, tipo de extremos, sentido de enrollado cuando aplique y punto de montaje. En piezas de puerta de piso, también importa la posición exacta del orificio, lengüeta o gancho de fijación.
Para conjuntos de este tipo, pueden servir como referencia las opciones de resortes para puertas de ascensor, siempre comparando medidas y diseño con la pieza retirada.
Topes y buffers
Un tope amortigua el contacto al final de un movimiento. Puede ser de caucho, poliuretano, plástico técnico o un conjunto metálico con material elástico. No debe confundirse con una pieza que “frena” la puerta durante todo su trayecto: normalmente solo actúa en la zona final.
Un buffer deteriorado puede endurecerse, agrietarse, desprenderse de su base o comprimirse de manera permanente. Cuando ocurre, la puerta puede producir un golpe seco, transmitir vibración a la estructura o detenerse en una posición distinta.
No conviene instalar un tope de cualquier material o espesor. Su altura define el punto de contacto y su dureza influye en la energía absorbida. Una pieza demasiado gruesa puede impedir el cierre correcto; una demasiado delgada puede dejar que la hoja alcance una parte metálica.
Limitadores mecánicos de recorrido
Los limitadores pueden ser pernos, tornillos, placas, ranuras, escuadras o piezas fijadas al operador. Algunos son ajustables y otros tienen una posición predeterminada por el fabricante.
Su función es impedir que el sistema sobrepase un punto seguro de apertura o cierre. Si el limitador está flojo, doblado o desplazado, la puerta puede abrir de más, cerrar con interferencia o chocar con otra pieza. Si se ajusta sin comprobar la alineación general, puede ocultar una falla de rodillos, rieles o colgado.
Rodillos y componentes de colgado relacionados
El tope no trabaja aislado. La posición de parada de una puerta depende también de los rodillos, rieles, soportes, guías inferiores y piezas de suspensión. Cuando estos elementos tienen juego o desgaste, el punto donde la hoja alcanza el stopper cambia.
Los componentes a revisar incluyen:
- Rodillos de colgado: deben girar libremente y conservar un perfil uniforme.
- Ejes y bujes: el juego lateral o radial modifica la altura y el desplazamiento de la hoja.
- Riel de suspensión: golpes, rebabas, suciedad o desgaste irregular afectan el rodamiento.
- Guías inferiores o patines: mantienen la hoja en su plano; si están desgastados, la puerta puede oscilar.
- Soportes de puerta: una fijación floja altera la geometría y puede hacer que el tope reciba cargas anormales.
- Levas, cuchillas y resortes del acople: influyen en el cierre y la liberación de puertas de piso.
Una puerta que golpea contra un tope no necesariamente requiere un tope nuevo. Si la hoja está caída, el rodillo está ovalado o la guía inferior tiene holgura, el componente nuevo volverá a fallar prematuramente.
En mecanismos de puerta de piso con resortes largos, la longitud y los anclajes son determinantes. Antes de comparar referencias, revise las dimensiones de los resortes de 600 mm para accesorios de puerta y confirme que correspondan al diseño original, no solo a una medida aproximada.
Síntomas de una parada o cierre deficiente
La forma en que falla la puerta ayuda a separar un problema de tope, retorno, alineación o ajuste del operador.
| Síntoma | Causas mecánicas posibles | Primera revisión |
|---|---|---|
| Golpe fuerte al abrir o cerrar | Buffer endurecido, tope desplazado, límite mal regulado | Estado y fijación del tope; posición final |
| La puerta rebota al cerrar | Tope demasiado adelantado, desalineación, rodillo con juego | Contacto entre hojas, guías y recorrido |
| No llega al cierre total | Resorte débil, interferencia, tope mal ubicado | Mecanismo de retorno y puntos de roce |
| Abre más de lo debido | Limitador flojo, soporte desplazado, ajuste incorrecto | Tornillería, ranuras y punto de detención |
| Se escucha roce o traqueteo | Rodillos desgastados, riel sucio, guía inferior deteriorada | Colgado, riel y patines |
| El cierre es irregular entre ciclos | Juego mecánico, fijación suelta, resorte fatigado | Holguras y repetibilidad del recorrido |
Los síntomas también pueden relacionarse con el operador, el control de puerta, sensores o la fuerza de accionamiento. Sin embargo, debe descartarse primero una interferencia mecánica evidente. Ajustar parámetros eléctricos para compensar una puerta desalineada aumenta el desgaste y puede afectar la detección de obstáculos.
Inspeccione la alineación y el desgaste mecánico
La inspección debe efectuarse con el ascensor fuera de servicio y bajo el procedimiento de seguridad aplicable al equipo y al sitio. Las puertas son elementos de protección del hueco; una intervención improvisada puede dejar una condición insegura aunque la hoja parezca cerrar.
Antes de tocar cualquier regulación, documente el estado inicial. Tome fotografías de frente, lateral y puntos de fijación. Marque la posición de tornillos ajustables cuando sea apropiado y registre las medidas relevantes.
Revise, en este orden:
- Fijación del stopper o limitador. Busque tornillos flojos, bases dobladas, grietas y evidencia de impacto.
- Estado del material amortiguador. Verifique endurecimiento, cortes, desgaste desigual y pérdida de volumen.
- Alineación de las hojas. Compruebe altura, separación, paralelismo y contacto entre elementos.
- Rodillos y riel. Gire los rodillos, revise su superficie y busque desgaste localizado en el riel.
- Guía inferior. Confirme que la hoja no tenga un movimiento lateral excesivo ni roce con el umbral.
- Resortes y piezas móviles. Inspeccione corrosión, deformación, tensión incorrecta y anclajes.
- Interferencias externas. Retire suciedad, residuos o piezas sueltas antes de diagnosticar una falla mayor.
Un error común es lubricar indiscriminadamente. Algunos rieles, rodillos y materiales de guía requieren una condición específica definida por el fabricante. Un lubricante incorrecto puede acumular suciedad, degradar polímeros o alterar el comportamiento del mecanismo.
Mida el componente original antes de pedirlo
La compatibilidad de un repuesto de puerta no se confirma solo con una foto. Las variaciones de milímetros en altura, diámetro, posición de los agujeros o forma de los extremos pueden impedir el montaje o modificar el recorrido.
Para un tope o buffer, registre:
- Largo, ancho y alto total.
- Diámetro si es cilíndrico.
- Distancia entre centros de agujeros.
- Tipo de fijación: tornillo, pasador, adhesivo, encaje o soporte metálico.
- Material aparente y estado de compresión.
- Posición respecto a la hoja y al punto de contacto.
Para un resorte, mida:
- Longitud libre, sin estirarlo.
- Diámetro exterior y diámetro del alambre.
- Número aproximado de espiras activas.
- Tipo, orientación y tamaño de los extremos.
- Longitud entre centros de anclaje cuando esté instalado.
- Forma de trabajo: tracción, compresión, torsión o lámina.
Para rodillos y componentes de colgado, añada el diámetro de rueda, ancho de pista, diámetro de eje, medida del soporte y separación respecto al riel. Siempre que sea posible, incluya el código de la pieza, marca del operador, modelo de puerta y fotografías con una escala visible.
En mecanismos específicos de Mitsubishi, por ejemplo, una cuchilla con resorte puede requerir dimensiones y geometría propias. La referencia de una cuchilla de puerta Mitsubishi con resorte de 119 x 17 mm debe contrastarse con la pieza instalada y el conjunto donde opera; una coincidencia parcial de medidas no confirma compatibilidad.
Cuándo ajustar y cuándo reemplazar
El ajuste es razonable cuando la pieza conserva su integridad, la geometría del sistema es correcta y existe una regulación prevista por el fabricante. El reemplazo es preferible cuando hay desgaste, daño o pérdida de función que un ajuste no puede corregir.
Casos que pueden admitir ajuste
Un técnico puede evaluar ajuste cuando:
- El limitador se desplazó, pero no está deformado.
- La tornillería perdió apriete sin dañar la base ni la ranura de regulación.
- El punto final de recorrido no coincide con la especificación del conjunto.
- Los rodillos y guías están en buen estado, pero requieren corrección de posición.
- El mecanismo tiene una regulación documentada para compensar montaje o desgaste menor.
Después de ajustar, la puerta debe completar varios ciclos sin golpe, roce, rebote ni variación del punto final. También es necesario comprobar que el ajuste no reduzca holguras esenciales ni afecte el enclavamiento de la puerta de piso.
Casos que requieren reemplazo
Reemplace el componente en lugar de forzarlo o improvisar una reparación cuando encuentre:
- Tope agrietado, desprendido, aplastado permanentemente o endurecido.
- Resorte roto, oxidado, deformado o sin fuerza de retorno suficiente.
- Limitador doblado, fisurado o con agujeros ovalados.
- Rodillo con superficie plana, fisuras, ruido de rodamiento o juego excesivo.
- Soporte con deformación que impide mantener la alineación.
- Pieza sin identificación cuya geometría original no puede verificarse con seguridad.
No use espaciadores improvisados, empaques de material desconocido o piezas recortadas para “hacer coincidir” un stopper. Pueden cambiar el final de carrera, crear cargas laterales y dificultar una inspección posterior.
Pruebas finales de movimiento y seguridad de la puerta
Tras una intervención mecánica, la prueba no debe limitarse a abrir y cerrar una vez. El objetivo es confirmar que el recorrido sea repetible, silencioso dentro de lo razonable y compatible con el sistema de seguridad de la puerta.
La comprobación final debe incluir:
- Operar la puerta en varios ciclos completos de apertura y cierre.
- Verificar que alcance sus posiciones finales sin golpes anormales.
- Confirmar que no haya roce continuo con rieles, umbrales, guías o hojas adyacentes.
- Revisar que los rodillos permanezcan dentro de su trayectoria en todo el recorrido.
- Validar que la puerta de piso cierre, enclavé y libere según el diseño del equipo.
- Comprobar el funcionamiento de los dispositivos de detección y reapertura que correspondan al sistema.
- Reinspeccionar tornillos, soportes y topes luego de los ciclos de prueba.
- Registrar la referencia instalada, medidas y ajuste realizado para futuras intervenciones.
Las pruebas de seguridad y cualquier ajuste del operador deben ser realizados por personal competente, con acceso a la documentación técnica del fabricante. Una puerta que se mueve suavemente pero no asegura correctamente la zona del hueco no está en condiciones aceptables de servicio.
Preguntas frecuentes
¿Un elevator door stopper es igual a un resorte de puerta?
No necesariamente. El stopper puede ser un tope, buffer o limitador de recorrido. Un resorte devuelve un mecanismo a su posición. Ambos pueden intervenir en el cierre de una puerta, pero cumplen funciones diferentes y se seleccionan por medidas y aplicación.
¿Por qué una puerta golpea después de cambiar el tope?
Puede deberse a un tope de altura o dureza incorrecta, pero también a un rodillo desgastado, una hoja desalineada, un riel con irregularidades o un límite de recorrido mal ajustado. Debe revisarse el conjunto completo.
¿Se puede pedir el repuesto solo con la marca del ascensor?
La marca ayuda, pero normalmente no es suficiente. Los operadores y puertas pueden variar entre instalaciones. El código de pieza, las fotografías, las medidas, la ubicación y el tipo de fijación dan una base de identificación más confiable.
¿Qué información debe llevar una solicitud de compra?
Incluya fotos de la pieza instalada y desmontada, medidas, cantidad requerida, marca y modelo del conjunto, código visible, función de la pieza y descripción de la falla. Para compras de distribución o importación, conviene además separar referencias por tipo de puerta y aplicación.
Para seleccionar un elevator door stopper con menor riesgo de incompatibilidad, parta de la función de la pieza y valide sus dimensiones contra el componente original. Kelevator suministra repuestos multimarca para compradores B2B; una solicitud técnica con fotos, medidas y datos del operador permite comparar la referencia requerida con mayor precisión.
