La luz de emergencia del ascensor debe encenderse de forma automática cuando se pierde la alimentación normal de la cabina. Su función es mantener iluminado el interior durante una interrupción eléctrica, facilitar la calma de los pasajeros y permitir una evacuación o atención técnica más segura.
Cuando no enciende, el problema no siempre está en la lámpara. Puede originarse en la batería, el cargador, la fuente de alimentación, un fusible, el cableado, un conector flojo o una configuración incorrecta del equipo. La revisión debe confirmar tanto la autonomía como la recarga en operación normal.
Propósito de la iluminación de emergencia del ascensor
La iluminación de emergencia evita que la cabina quede totalmente oscura ante una falla de la red, la desconexión del suministro principal o una condición que active el respaldo eléctrico. Es un sistema independiente de la iluminación ordinaria, aunque ambos pueden compartir parte de la instalación de la cabina.
Según el diseño del ascensor, esta iluminación puede estar integrada en la luminaria del techo, instalada como un módulo LED dedicado o suministrada por una unidad de emergencia separada. Algunos equipos también alimentan con el mismo respaldo otros elementos de baja potencia, como alarmas, intercomunicadores o indicadores. Esto debe verificarse en el esquema específico del fabricante, pues no es una regla universal.
Una luz funcional aporta tres resultados prácticos:
- Ilumina el espacio para que los ocupantes puedan ubicarse y usar los medios de comunicación disponibles.
- Ayuda al personal de mantenimiento a identificar el estado de la cabina durante una contingencia.
- Reduce el riesgo de que una falla de iluminación se confunda con una falla total del ascensor.
La luz de emergencia no reemplaza los procedimientos de rescate, la comunicación con los pasajeros ni los sistemas de seguridad del ascensor. Tampoco debe asumirse que mantendrá la cabina en movimiento: normalmente su objetivo es sostener cargas de baja potencia durante un tiempo limitado.

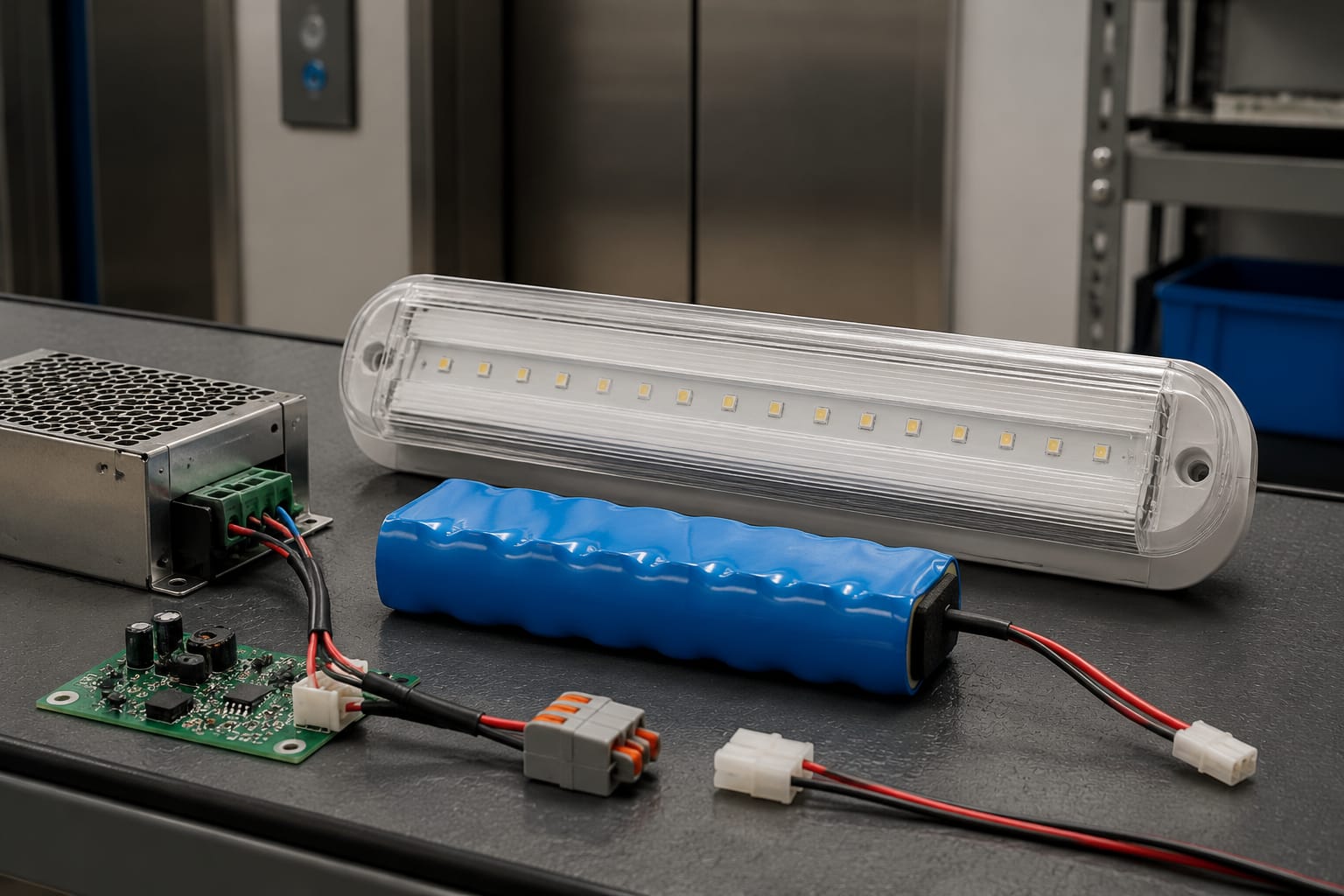

Unidades de luz, baterías y fuentes de alimentación
El sistema se entiende mejor como una cadena. Cada componente debe ser compatible y estar en buen estado para que la luz de emergencia responda cuando se corte la energía.
| Componente | Función principal | Qué revisar | Falla frecuente |
|---|---|---|---|
| Luminaria o módulo LED | Produce la iluminación dentro de la cabina | Tensión nominal, polaridad, consumo, conectores y montaje | LED dañado, driver interno defectuoso o terminal flojo |
| Batería | Almacena energía para el respaldo | Tensión, capacidad, tecnología, edad, terminales y estado físico | Pérdida de capacidad, sulfatación, fuga o celda abierta |
| Cargador o fuente de emergencia | Carga la batería y conmuta al modo de respaldo | Voltaje de salida, corriente de carga, fusible y compatibilidad | No carga, sobrecarga, salida inestable o conmutación fallida |
| Cableado y conectores | Llevan energía y señales entre los componentes | Continuidad, aislamiento, polaridad y fijación | Cable partido, conector oxidado o polaridad invertida |
| Fusible o protección | Protege el circuito ante sobrecorriente | Tipo, calibre, continuidad y causa de apertura | Fusible abierto por corto o por repuesto incorrecto |
La batería no se evalúa solo por su voltaje
Una batería puede mostrar una tensión aparentemente correcta sin tener la capacidad necesaria para mantener la luz encendida. Esto ocurre especialmente con baterías envejecidas: en vacío parecen aceptables, pero al conectar la carga su voltaje cae rápidamente.
Por eso, una revisión útil combina medición de tensión con una prueba controlada bajo carga. También conviene inspeccionar visualmente el cuerpo de la batería. Abultamiento, corrosión, olor inusual, fuga o terminales recalentados justifican retirarla del servicio y revisar el circuito antes de instalar una nueva.
La química y la tensión deben coincidir con el diseño original. Sustituir una batería por otra de mayor capacidad puede parecer conveniente, pero no siempre es correcto: el cargador puede no estar diseñado para esa tecnología o para el perfil de carga requerido.
La fuente hace más que entregar energía
Una fuente de alimentación de emergencia normalmente cumple dos tareas: alimentar o mantener disponible el circuito cuando hay red y cargar la batería; luego, detectar la pérdida de alimentación y transferir la carga al respaldo.
En sistemas con módulos de corriente continua, la tensión nominal debe coincidir con la del circuito. Por ejemplo, una luz de cabina para ascensor de 12 V DC solo debe considerarse después de confirmar que la tensión, la polaridad, el consumo y las conexiones del equipo existente son compatibles. Que dos piezas tengan el mismo conector visible no confirma que puedan intercambiarse.
Modos de operación normal y de emergencia
En operación normal, la fuente recibe energía del sistema previsto por el fabricante, alimenta el circuito correspondiente y mantiene la batería cargada. La iluminación regular de cabina puede estar encendida por su propio circuito, mientras el módulo de emergencia queda listo para intervenir.
Cuando desaparece la alimentación normal, el sistema de emergencia debe detectar la condición y alimentar la luminaria desde la batería. La transición debe ser automática. Si el equipo incorpora un botón de prueba, este puede simular la ausencia de red o activar directamente el modo de respaldo, pero su función exacta depende del diseño.
Una secuencia general es la siguiente:
- Hay alimentación normal y la batería recibe carga o mantenimiento.
- Se presenta una pérdida de la alimentación prevista para el sistema.
- La fuente o unidad de emergencia conmuta al respaldo.
- La luz de emergencia permanece encendida mientras la batería tenga capacidad suficiente.
- Al regresar la energía normal, la unidad vuelve a su modo de carga.
No se debe diagnosticar un equipo únicamente observando que la luz se enciende al presionar un botón. Esa prueba puede confirmar parte del circuito, pero no demuestra que la batería conserve autonomía ni que la conmutación real opere correctamente.
Fallas comunes de la luz de emergencia
Las fallas suelen seguir patrones que orientan la inspección. Identificar el momento en que ocurre el problema evita cambiar piezas por ensayo y error.
La luz no enciende durante un corte de energía
Las causas probables incluyen batería descargada o agotada, fusible abierto, fuente sin función de conmutación, luminaria defectuosa, conexión invertida o cable interrumpido. También puede existir una alimentación normal disponible en un punto inesperado, lo que hace que una prueba mal planteada no reproduzca una falla real.
Primero verifique que el procedimiento de prueba no afecte la seguridad del ascensor y que la desconexión se realice sobre el circuito correcto. Luego confirme la tensión de batería y la salida hacia la luminaria en modo de respaldo.
La luz enciende, pero se apaga en pocos minutos
Este síntoma apunta con frecuencia a una batería con capacidad reducida. También puede aparecer si la luminaria consume más corriente de la prevista, si hay un corto parcial o si la batería nunca llega a cargarse completamente.
No solucione el problema instalando una batería de especificación desconocida. Revise antes el voltaje y el comportamiento de carga de la fuente. Una fuente defectuosa puede deteriorar una batería nueva o impedir que alcance su capacidad útil.
La luz permanece encendida aun con energía normal
Puede tratarse de una detección errónea de red, un relé o circuito de conmutación defectuoso, una conexión incorrecta o una falla interna en el módulo de emergencia. Además de descargar la batería innecesariamente, esta condición puede ocultar que el sistema no está recargando.
Mida la entrada de alimentación normal y revise si la fuente entra en su modo de carga. Consulte el diagrama del equipo antes de intervenir la conmutación.
La luz parpadea o tiene poca intensidad
El parpadeo puede indicar terminales flojos, tensión baja, batería degradada, fuente inestable o una luminaria LED incompatible. La baja intensidad no debe aceptarse como una condición normal de respaldo sin confirmar la especificación del fabricante.
Inspeccione conectores, empalmes y puntos sometidos a vibración. En cabinas con modernizaciones parciales, también es importante confirmar que la nueva luminaria no supere la carga que soporta la fuente existente.
El fusible se abre repetidamente
Un fusible abierto protege el circuito; no es la causa raíz. Reemplazarlo varias veces sin identificar el origen puede agravar una falla de cableado o dañar la fuente.
Desenergice conforme al procedimiento técnico aplicable y revise posibles cortos, aislamiento deteriorado, humedad, polaridad incorrecta y consumo anormal de la carga. Instale únicamente el tipo y valor de fusible especificados para el circuito.
Revise voltaje, batería y cableado
La inspección debe realizarla personal técnico capacitado, con el ascensor asegurado según el procedimiento de mantenimiento y con instrumentos adecuados. Antes de medir, identifique en la documentación el circuito de iluminación de emergencia, la tensión nominal y los puntos de prueba.
Una secuencia práctica de diagnóstico es:
- Inspeccione el estado físico. Revise batería, carcasa de la fuente, fusibles, conectores y cableado. Busque corrosión, bornes flojos, aislamiento roto, marcas de calor o acumulación de suciedad.
- Confirme la alimentación de entrada. Mida la entrada de la fuente con el sistema en condición normal y compárela con el valor indicado en el equipo o plano.
- Mida la batería en reposo. Registre su tensión sin carga. Una lectura aislada no define su estado, pero puede revelar una descarga profunda o ausencia de conexión.
- Verifique la carga de batería. Con la red disponible, confirme que la fuente entregue la condición de carga prevista. El valor aceptable depende de la química de la batería y del diseño de la unidad.
- Pruebe la salida a la luminaria. Active el modo de emergencia mediante el método autorizado y mida la tensión en los terminales de la luz.
- Haga una prueba bajo carga. Observe si la tensión cae de forma marcada mientras la luz está encendida. Una caída rápida suele requerir evaluar la batería, la carga o ambos.
- Compruebe continuidad y polaridad. Con el circuito desenergizado cuando corresponda, revise los conductores entre fuente, batería y luminaria.
Documente los valores, la fecha, el tiempo de prueba y las piezas reemplazadas. Para un contratista de mantenimiento o una empresa de modernización, este registro permite detectar degradación progresiva y evita comparar mediciones tomadas en condiciones distintas.
Un error común es medir la batería con la fuente conectada y asumir que la lectura representa la batería. En ese caso, el instrumento puede estar mostrando principalmente la tensión de la fuente. Aísle el punto de medición según el procedimiento del fabricante para obtener un diagnóstico válido.
Cómo elegir una fuente de alimentación de reemplazo
Una fuente de reemplazo debe seleccionarse por compatibilidad eléctrica y funcional, no únicamente por tamaño físico. Una fuente de alimentación para iluminación de emergencia de ascensor puede ser pertinente para una reparación o modernización, pero el comprador debe validar sus datos frente al equipo instalado.
Antes de pedir o instalar una unidad, confirme:
- Tensión y tipo de alimentación de entrada.
- Tensión de salida nominal y polaridad.
- Tecnología, tensión y capacidad de batería admitida.
- Corriente o potencia máxima de salida.
- Tipo de luminaria y consumo total que alimentará.
- Función de carga, protección y conmutación requerida.
- Disposición de terminales, conectores, dimensiones y fijación.
- Referencia original, fabricante del ascensor y esquema de cableado.
- Compatibilidad con alarmas, comunicaciones u otras cargas conectadas al respaldo.
La referencia de marca ayuda, pero no sustituye la verificación de la pieza. En un sistema asociado a equipos Hitachi, por ejemplo, una fuente de emergencia para ascensor Hitachi debe contrastarse con la referencia instalada, el diagrama del ascensor y las características eléctricas reales antes de comprarla.
Para importadores, distribuidores y equipos de abastecimiento, conviene solicitar fotografías nítidas de etiquetas, conectores y disposición de terminales, además de la referencia de la pieza retirada. Para contratistas, es útil registrar si el sistema fue intervenido anteriormente: una modernización puede haber cambiado la luminaria, la batería o la fuente respecto de la configuración original.
Inspección rutinaria e intervalos de prueba
La frecuencia debe seguir el plan de mantenimiento del edificio, las instrucciones del fabricante y los requisitos aplicables al ascensor instalado. No existe un único intervalo universal adecuado para todos los sistemas, porque la batería, la temperatura, el uso y el diseño del equipo modifican su comportamiento.
Como práctica de mantenimiento, combine revisiones visuales frecuentes con pruebas funcionales programadas. Una inspección breve puede incluir verificar que no haya daños, revisar indicadores disponibles y confirmar que la fuente recibe alimentación normal. Las pruebas de descarga o autonomía deben planificarse para no dejar la batería insuficientemente cargada antes de una situación real.
Un registro de rutina debería incluir:
- Fecha, técnico responsable e identificación del ascensor.
- Estado de luminaria, batería, fuente, fusible y conexiones.
- Tensión medida en entrada, batería y salida, según aplique.
- Resultado de la conmutación a emergencia.
- Duración observada de la prueba y comportamiento de la luz.
- Acciones correctivas, referencias instaladas y fecha prevista de seguimiento.
Evite hacer pruebas prolongadas sin considerar el tiempo posterior de recarga. También es un error posponer una revisión porque la luz aún enciende: una autonomía corta puede pasar inadvertida hasta una interrupción real.
Verifique la operación después de la reparación
Después de sustituir una batería, una luminaria, una fuente o un tramo de cableado, compruebe el sistema completo. Encender la luz con alimentación normal no valida el modo de emergencia.
La verificación final debe confirmar que:
- La fuente recibe su alimentación normal y realiza la carga prevista.
- La batería está conectada con polaridad correcta y queda firmemente asegurada.
- La luminaria funciona sin parpadeo ni calentamiento anormal.
- Al simular la pérdida de energía mediante el procedimiento autorizado, la luz cambia al respaldo automáticamente.
- No se presentan alarmas, fusibles abiertos ni efectos no previstos en otros circuitos.
- El sistema retorna a condición de carga cuando se restablece la alimentación.
- Se actualiza el registro de mantenimiento con las mediciones y el repuesto instalado.
No entregue el ascensor como reparado si la prueba depende de sostener manualmente un cable, mover un conector o presionar un botón de forma continua. Esas señales indican una corrección incompleta.
Preguntas frecuentes sobre iluminación de emergencia
¿La luz de emergencia del ascensor debe estar encendida todo el tiempo?
No necesariamente. Depende de cómo esté diseñado el sistema de cabina. La iluminación ordinaria puede funcionar de manera continua o controlada, mientras la luz de emergencia permanece en espera y se activa al perderse la alimentación normal. Verifique el diagrama del fabricante antes de considerar anormal un estado de iluminación.
¿Puedo reemplazar una batería por una de mayor capacidad?
Solo si la fuente de carga, el espacio de montaje, la tecnología de batería y el circuito admiten esa configuración. Una capacidad superior no garantiza una mejora y puede ser incompatible con el cargador o con el diseño del sistema.
¿Una luz LED nueva solucionará una falla de respaldo?
No siempre. Si la batería no carga, la fuente no conmuta o existe un problema de cableado, cambiar la luminaria no corregirá la causa. Compruebe primero la cadena completa: entrada, fuente, batería, salida y carga.
¿Qué información se necesita para cotizar un repuesto?
Como mínimo, reúna la referencia de la pieza actual, fotos de etiquetas y conectores, tensión de entrada y salida, tipo de batería, dimensiones aproximadas, fabricante del ascensor y una descripción de la falla. Con esos datos es más fácil comparar opciones sin asumir compatibilidades.
Para una reposición bien sustentada, identifique primero la causa de falla y consolide las especificaciones de la unidad instalada. Kelevator suministra repuestos multimarca para ascensores a importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; una ficha técnica completa ayuda a evaluar la compatibilidad del componente requerido.
