En un ascensor, el patín guía y su liner trabajan en silencio, pero tienen un efecto directo sobre la calidad del viaje, la estabilidad de la cabina y la vida útil de los rieles. La respuesta corta es simple: el patín mantiene a la cabina y al contrapeso guiados sobre el riel, mientras que el liner crea una superficie de contacto controlada que ayuda a absorber pequeñas irregularidades, disminuir vibraciones, limitar ruido por fricción y reducir desgaste metálico. Cuando el liner está bien dimensionado y correctamente alineado, el elevador viaja con mayor suavidad y se reducen llamadas por golpeteo, arrastre o sensación de traqueteo.
Para el mercado de Colombia, este tema es especialmente relevante en edificios residenciales y comerciales de Bogotá, Medellín, Cali, Barranquilla y Cartagena, donde la mezcla de tráfico intenso, modernizaciones parciales y condiciones ambientales diversas exige repuestos confiables y una selección precisa del modelo. En zonas costeras como Barranquilla y Cartagena, la humedad y la salinidad pueden acelerar contaminación y deterioro de componentes cercanos; en ciudades de alta densidad como Bogotá y Medellín, la frecuencia de uso y la presión por minimizar paradas vuelve clave elegir correctamente el patín y su liner compatible.
Si está evaluando un patín deslizante para ascensor, una guía de revestimiento para patín de contrapeso, un liner deslizante para riel principal de cabina o una referencia específica como el liner de patín 88x20 mm para Hitachi, esta guía le ayudará a comparar funciones, tamaños, materiales, síntomas de desgaste e instalación correcta.
Además de explicar la parte técnica, incluimos una visión práctica del mercado colombiano, criterios de compra para empresas de mantenimiento, distribuidores, propietarios de edificios y contratistas de modernización, así como tendencias hacia 2026 relacionadas con digitalización del mantenimiento, estandarización de repuestos compatibles y foco creciente en sostenibilidad, seguridad y reducción de ruido.
Qué hacen los patines guía de ascensor
Los patines guía son los elementos que mantienen la trayectoria de la cabina y del contrapeso sobre los rieles. Aunque hay diseños deslizantes y rodantes, en muchos equipos de servicio continuo siguen usándose patines con liners deslizantes por su simplicidad, costo controlado y buena estabilidad cuando el riel está en condiciones correctas. Su misión principal no es soportar toda la carga del ascensor, sino controlar el movimiento lateral, limitar oscilaciones y asegurar un recorrido predecible a lo largo del pozo.
El liner, también llamado revestimiento o inserto del patín, es la pieza reemplazable que entra en contacto con el riel o trabaja en la zona de guiado. Su material y su tolerancia influyen directamente en tres resultados operativos:
- Reducción de vibración transmitida a la cabina.
- Disminución del ruido por fricción, golpeteo o desalineación menor.
- Protección del riel frente a contacto metálico agresivo.
Cuando el liner se desgasta, el sistema pierde precisión. Eso puede sentirse como un viaje áspero, escucharse como chirrido o golpe seco al pasar por uniones de riel, o verse reflejado en marcas anormales sobre la superficie de guía. En edificios residenciales altos de Bogotá o torres de oficinas en Medellín, estos síntomas suelen reportarse primero como “ruido” o “vibración”, pero en realidad suelen ser el resultado de una combinación entre liner fatigado, suciedad en riel, ajuste deficiente y desgaste acumulado de otros componentes de guiado.
Los beneficios de un liner correcto no solo se notan en el confort del pasajero. También ayudan a:
- Reducir desgaste prematuro del riel.
- Disminuir necesidad de correcciones frecuentes.
- Evitar consumo innecesario de tiempo en llamadas repetitivas de mantenimiento.
- Facilitar modernizaciones parciales sin cambiar todo el sistema de guiado.
- Mejorar la percepción del usuario final sobre la calidad del ascensor.
En Colombia, donde muchos edificios operan equipos de diferentes generaciones y marcas, es común que el reto no sea solo “cambiar el liner”, sino identificar la medida exacta, el material adecuado y la compatibilidad real con el patín instalado. Por eso conviene trabajar con un proveedor que ayude a verificar medidas, fotografías, aplicación y modelo antes del despacho.
La gráfica muestra una tendencia razonable de crecimiento en la demanda de patines y liners en Colombia, impulsada por mantenimiento preventivo, modernización de edificios existentes y mayor atención al confort de viaje. Para 2026, se espera más sustitución planificada en lugar de cambios únicamente reactivos.

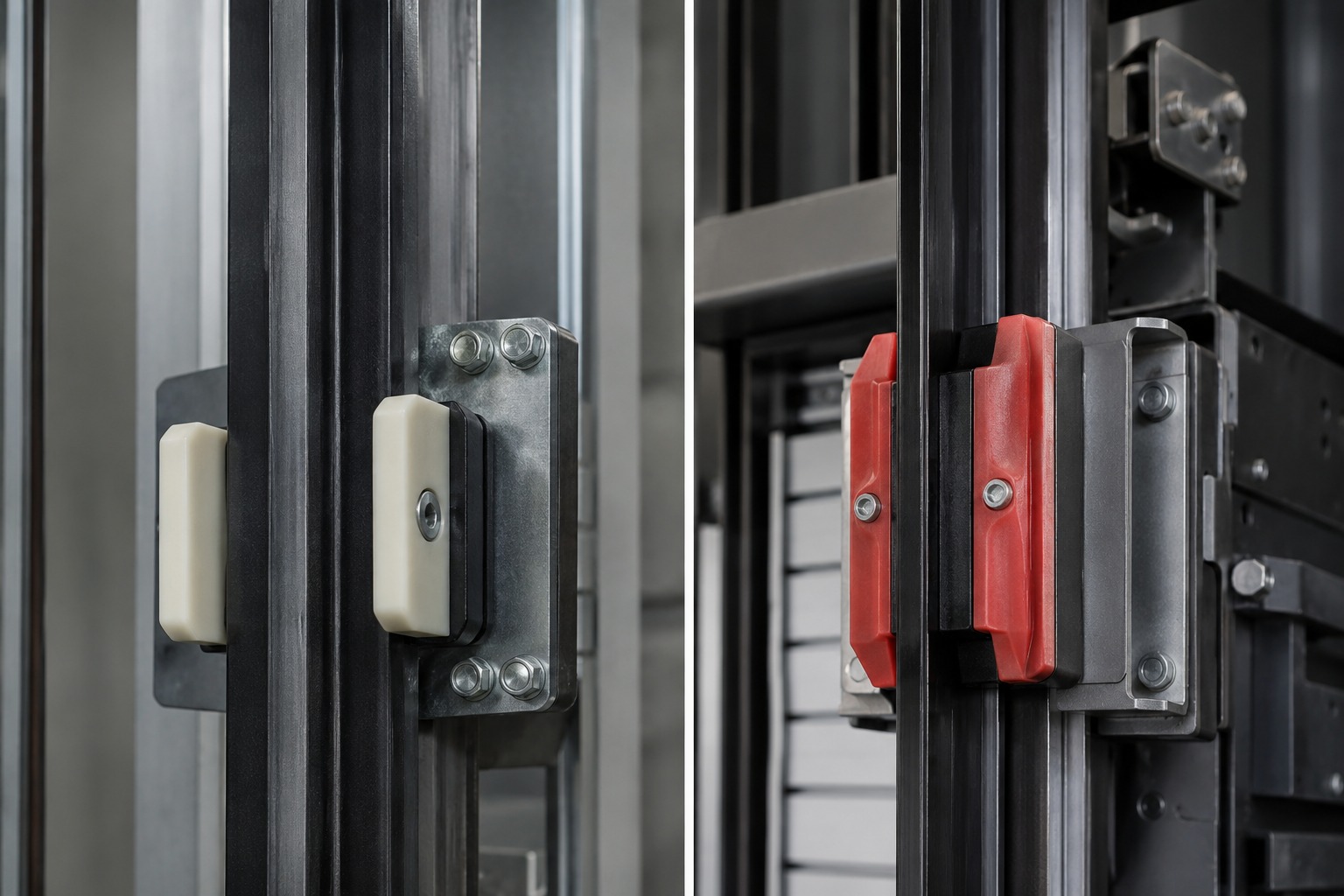

Diferencias entre patín del riel principal y patín del contrapeso
Aunque ambos cumplen funciones de guiado, no deben tratarse como piezas idénticas. El patín del riel principal de cabina trabaja sobre la masa y la dinámica del carro, donde cualquier holgura o rigidez excesiva se traduce más fácilmente en vibración perceptible por el pasajero. El patín del contrapeso, en cambio, influye mucho en estabilidad general del sistema y en ruido de pozo, pero normalmente se evalúa con un enfoque distinto de carga, velocidad y tolerancia.
Una confusión frecuente en compras es pedir “liner de patín de ascensor” sin aclarar si se trata del riel principal de cabina o del contrapeso. Esto puede generar despachos erróneos, retrasos y nuevas paradas. La diferencia puede estar en ancho, espesor, profundidad, geometría de fijación, dureza del material o aplicación por marca.
| Aspecto | Patín de riel principal de cabina | Patín de contrapeso |
|---|---|---|
| Función dominante | Guiar la cabina y controlar confort del viaje | Estabilizar el contrapeso y su desplazamiento |
| Impacto en el pasajero | Muy alto, porque transmite sensación de suavidad | Indirecto, pero relevante en ruido y equilibrio general |
| Tipo de desgaste observado | Marcas por vibración, arrastre o desalineación lateral | Desgaste por carga dinámica, suciedad o variación de ajuste |
| Tolerancia crítica | Alta precisión para evitar traqueteo en cabina | Alta consistencia para evitar oscilación y ruido de pozo |
| Frecuencia de queja | Más reportes por ruido y vibración percibida | Más hallazgos durante inspección técnica |
| Error común de compra | Pedir medida aproximada sin confirmar perfil | Asumir que sirve la misma pieza del lado cabina |
| Criterio de selección | Compatibilidad exacta, material y suavidad de operación | Resistencia, ajuste estable y comportamiento continuo |
La tabla anterior muestra por qué no conviene intercambiar referencias ni comprar únicamente por “parecido”. En mantenimiento profesional, la identificación correcta debe apoyarse en medida, ubicación, tipo de patín, fotos de montaje y, cuando sea posible, número de parte o marca del equipo.
En proyectos de modernización en Cali o Bucaramanga, por ejemplo, se observa a menudo que el riel principal se mantiene, pero se reemplazan patines, liners y componentes asociados para mejorar confort sin intervenir toda la máquina. En estos casos, elegir bien entre patines de cabina y de contrapeso evita reprocesos y ayuda a que la modernización tenga resultados visibles desde los primeros recorridos.
Este comparativo por industrias refleja que el reemplazo de patines y liners se concentra sobre todo en vivienda multifamiliar, oficinas y centros comerciales, donde la frecuencia de uso y las expectativas de confort son más altas.
Cómo seleccionar el tamaño y el material del liner
Seleccionar el liner correcto exige más que conocer una sola dimensión. El tamaño debe verificarse en ancho, espesor, altura o largo útil, geometría de apoyo, tipo de ranura o fijación y aplicación específica. Un liner apenas “cercano” puede montar, pero trabajar mal; también puede acelerar desgaste o causar presión indebida sobre el riel.
Los criterios prácticos de selección son:
- Marca y aplicación del elevador.
- Ubicación: cabina o contrapeso.
- Medidas exactas del liner retirado y del alojamiento.
- Condición del riel y velocidad del equipo.
- Material original o equivalente compatible.
- Entorno de uso: tráfico, polvo, humedad, temperatura.
En el mercado colombiano es habitual encontrar equipos Hitachi, Mitsubishi, Toshiba, KONE y otras configuraciones instaladas o modernizadas por distintas empresas a lo largo del tiempo. Eso significa que no siempre basta con la marca del ascensor; también hay que revisar si el patín fue reemplazado antes por una referencia distinta. En edificios antiguos de Bogotá o Pereira, por ejemplo, no es raro hallar piezas adaptadas durante mantenimientos pasados.
| Criterio | Qué revisar | Riesgo si se ignora |
|---|---|---|
| Ancho del liner | Medición exacta del canal y la cara de trabajo | Holgura excesiva o montaje forzado |
| Espesor | Compatibilidad con presión y ajuste del patín | Vibración, fricción alta o desgaste rápido |
| Largo | Superficie efectiva de contacto | Apoyo irregular y ruido al desplazarse |
| Material | Polímero técnico, dureza y resistencia al desgaste | Vida útil corta o rayado del riel |
| Perfil o geometría | Forma del cuerpo y método de instalación | Imposibilidad de fijación correcta |
| Aplicación de marca | Modelo, serie o referencia equivalente | Error de compatibilidad y paro prolongado |
| Entorno operativo | Polvo, humedad, tráfico y velocidad | Fallas repetitivas pese a ser la medida correcta |
La explicación de esta tabla es directa: cada dimensión afecta no solo el montaje, sino el comportamiento dinámico del elevador. Una selección seria se basa en información cruzada, no en una sola foto o medida parcial.

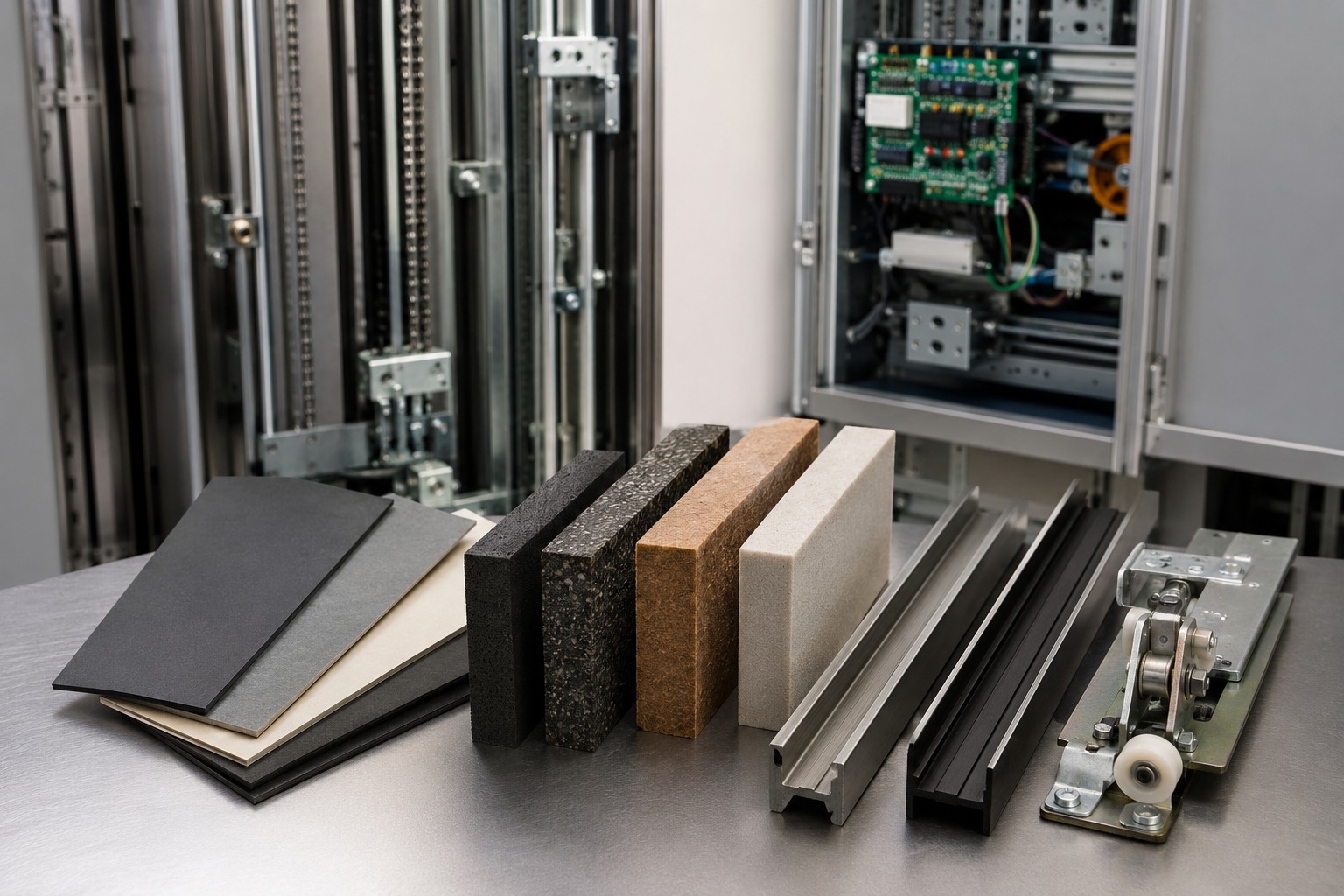

En cuanto al material, los liners suelen fabricarse en polímeros técnicos con diferentes características de resistencia, fricción y estabilidad. No siempre el material más duro es el mejor. Si el polímero es demasiado rígido para la condición real del riel, puede aumentar ruido o trasladar cargas no deseadas al sistema. Si es demasiado blando, puede deformarse más rápido y exigir reemplazo prematuro.
| Material o enfoque | Ventaja principal | Uso recomendado |
|---|---|---|
| Polímero estándar de reemplazo | Buen equilibrio entre costo y desempeño | Mantenimiento general de edificios residenciales |
| Polímero de mayor resistencia al desgaste | Mayor duración en uso intensivo | Oficinas, hospitales y centros comerciales |
| Material enfocado en baja fricción | Desplazamiento más suave | Equipos donde se busca confort mejorado |
| Material de mayor estabilidad dimensional | Mejor comportamiento bajo carga continua | Equipos de servicio exigente y altas jornadas |
| Equivalente compatible por marca | Facilita sustitución cuando la original escasea | Modernizaciones y soporte a equipos antiguos |
| Referencia específica validada | Menor riesgo de error de montaje | Aplicaciones Hitachi u otras con medida definida |
En la práctica, para elegir entre materiales conviene considerar historial del equipo. Si el ascensor presenta vibración crónica por riel o desalineación, un simple cambio a otro polímero no resolverá el problema de fondo. En cambio, si el sistema está bien alineado y el objetivo es extender ciclos de mantenimiento, el material sí puede marcar una diferencia importante.
Desde la perspectiva de compra, la mejor decisión suele venir de una validación técnica básica: fotos del patín completo, fotos del liner retirado, medidas con calibrador, ubicación en el equipo y marca o modelo del ascensor. Ese proceso evita compras repetidas y tiempos muertos, algo especialmente valioso cuando el repuesto debe llegar rápido a ciudades intermedias como Manizales, Ibagué, Pasto o Villavicencio.
Señales de desgaste en los liners del patín guía
Un liner desgastado no siempre se rompe de forma visible. Muchas veces el deterioro empieza con cambios graduales en ruido, acabado superficial o tolerancia. Detectarlo temprano permite programar el reemplazo antes de que el riel sufra o antes de que el usuario note un descenso claro en calidad de viaje.
Las señales más comunes son las siguientes:
| Señal | Descripción en campo | Acción recomendada |
|---|---|---|
| Ruido de fricción | Chirrido o roce continuo en recorrido | Inspeccionar liner, limpieza del riel y ajuste |
| Vibración en cabina | Traqueteo leve o sensación áspera | Revisar desgaste, holgura y alineación |
| Marcas irregulares | Desgaste no uniforme o surcos visibles | Verificar presión lateral y estado del riel |
| Holgura excesiva | Movimiento lateral mayor al normal | Medir liner y revisar fijación del patín |
| Calentamiento anormal | Zona de contacto con temperatura alta | Comprobar fricción, material y alineación |
| Fragmentación o fisura | Rotura parcial del polímero | Reemplazo inmediato y análisis de causa |
| Polvo o residuos anormales | Acumulación rápida de partículas del liner | Corregir antes de que avance el daño al riel |
La tabla deja claro que el desgaste visible es solo una parte del diagnóstico. En muchos casos, el síntoma más temprano es un cambio de sonido. Por eso el reporte del usuario o del técnico de ruta tiene valor si se atiende con inspección puntual.
En edificios con alto flujo, como clínicas en Medellín o complejos empresariales en Bogotá, un liner dañado puede pasar desapercibido durante días si el ascensor sigue funcionando. Sin embargo, operar así aumenta la probabilidad de desgaste del riel, mayor vibración de cabina y posteriores costos de corrección. El mantenimiento preventivo bien estructurado debe incluir revisión visual del patín, limpieza del entorno y registro comparativo del desgaste entre lados.
También es importante diferenciar desgaste normal de un problema sistémico. Si un liner nuevo se consume demasiado rápido, la causa puede estar en:
- Riel desalineado o con uniones defectuosas.
- Montaje incorrecto del patín.
- Fijación floja o presión desigual.
- Contaminación con polvo abrasivo o residuos.
- Selección de material inadecuada para la carga real.
La tendencia de área representa el cambio gradual del mercado colombiano hacia el mantenimiento preventivo y la sustitución programada. Esto es importante porque los liners son repuestos económicos frente al costo que puede generar un fallo ignorado.
Notas para reemplazo de patines guía Hitachi
Los equipos Hitachi suelen requerir atención cuidadosa al reemplazar patines o liners porque la coincidencia dimensional debe ser precisa y, en muchos casos, la referencia correcta depende de una verificación combinada entre medida, aplicación y forma del componente. En el mercado colombiano, donde algunos ascensores Hitachi han recibido intervenciones de modernización o cambios de patín en diferentes etapas, es recomendable no asumir que la referencia actual sigue siendo la original de fábrica.
Un ejemplo típico es la solicitud de liners en medidas específicas como 88x20 mm, 16 mm o 10 mm según la aplicación del patín. Antes de comprar, conviene confirmar:
- Medida real del liner retirado.
- Fotos frontal y lateral del patín instalado.
- Ubicación exacta: cabina o contrapeso.
- Cantidad de piezas por ascensor.
- Estado del riel y motivo del reemplazo.
Cuando el cliente comparte esta información, se reduce mucho el riesgo de pedir una pieza “similar” que luego no ajusta. Esto es especialmente útil para empresas de mantenimiento que atienden varias ciudades desde un solo centro logístico, por ejemplo desde Bogotá hacia Tunja, Neiva o Armenia, o desde Medellín hacia el Eje Cafetero.
Para reemplazos Hitachi, algunas recomendaciones prácticas son:
- No mezclar liners nuevos con usados del lado opuesto si el desgaste es desigual y afecta el ajuste.
- Verificar que el alojamiento del patín no tenga deformación o rebabas.
- Limpiar bien el riel antes del montaje.
- Comprobar la presión de trabajo una vez instalado.
- Observar el recorrido inicial y escuchar cambios de ruido.
En repuestos compatibles, la calidad de fabricación y la consistencia dimensional son determinantes. Un proveedor especializado debe poder ayudar a cotejar modelo, aplicación y equivalencia, no solo enviar una pieza genérica. Ese soporte previo ahorra costos en mano de obra, visitas adicionales y tiempos de ascensor fuera de servicio.
Desde nuestra experiencia atendiendo empresas de mantenimiento, distribuidores y contratistas de modernización, el reemplazo exitoso depende de tres capacidades concretas:
Capacidades tecnológicas
Apoyamos la identificación de repuestos mediante revisión de fotos, medidas, referencias de marca y coincidencia funcional entre componentes. Esto facilita el emparejamiento correcto de liners, patines y otros accesorios de ascensor cuando el modelo exacto no está claramente documentado.
Capacidades de fabricación
Trabajamos con control estable de calidad dimensional, selección cuidadosa de materiales y empaque protector para que el liner llegue en buenas condiciones y mantenga consistencia de lote, algo clave cuando una empresa necesita instalar varias unidades en una misma cartera de equipos.
Capacidades de servicio
Priorizamos respuesta ágil, confirmación de compatibilidad y seguimiento del pedido para ayudar a reducir tiempos de parada. Para clientes de Colombia, esto es especialmente útil cuando el repuesto debe moverse hacia centros urbanos o corredores logísticos conectados con puertos como Cartagena y Buenaventura.
Revisión de instalación y alineación
Una instalación correcta no termina al insertar el liner en el patín. El rendimiento real depende del conjunto: estado del riel, alineación, fijación, juego lateral, limpieza y verificación durante el recorrido. Un liner de buena calidad puede fallar rápido si la instalación omite pasos básicos.
La siguiente lista resume los puntos de control más importantes:
| Punto de revisión | Qué comprobar | Resultado esperado |
|---|---|---|
| Estado del patín | Sin deformación, grietas ni fijaciones flojas | Base estable para el nuevo liner |
| Limpieza del riel | Sin residuos abrasivos ni suciedad acumulada | Contacto uniforme y menor fricción |
| Montaje del liner | Inserción completa y asiento correcto | Sin juego anormal ni torsión |
| Ajuste lateral | Holgura dentro del rango aplicable | Guiado estable sin presión excesiva |
| Alineación del conjunto | Contacto uniforme durante el recorrido | Desgaste parejo y menor ruido |
| Prueba dinámica | Observación del viaje vacío y con carga | Funcionamiento suave y sin golpeteo |
| Registro de mantenimiento | Fecha, medida y condición retirada | Trazabilidad para futuras compras |
Esta tabla funciona como un checklist mínimo. Si uno de estos puntos falla, el ascensor puede volver a presentar ruido aunque el liner sea nuevo. En edificios de gran altura en Bogotá o proyectos hoteleros en Cartagena, la prueba dinámica después de la instalación es especialmente importante porque pequeñas desviaciones se vuelven más notorias a lo largo del recorrido.
Durante la alineación, el técnico debe observar si hay marcas de contacto concentradas solo en un extremo del liner. Ese patrón suele indicar que el esfuerzo no está distribuido de manera uniforme. También debe revisarse que el riel no tenga rebabas o juntas mal terminadas que corten el material con rapidez.
En operaciones de modernización, es común que el sistema completo necesite una evaluación más amplia. Cambiar solo el liner puede ser suficiente si el resto del patín está sano, pero si el cuerpo del patín tiene fatiga o deformación, la mejor práctica es reemplazar el conjunto. Esto evita que la pieza nueva trabaje en un soporte deficiente.
Consejos de mantenimiento para un viaje más suave
El mantenimiento efectivo de patines y liners combina inspección visual, control de ruido, limpieza y reemplazo antes del desgaste crítico. Esperar a que aparezca una falla fuerte suele salir más caro que programar el cambio en la ventana de mantenimiento adecuada.
Algunas prácticas recomendadas para lograr un viaje más suave son:
- Inspeccionar visualmente el desgaste en cada mantenimiento preventivo.
- Comparar lado derecho e izquierdo para detectar consumo desigual.
- Limpiar rieles y zonas cercanas donde se acumule polvo.
- Registrar fecha de reemplazo, medida y marca instalada.
- Atender reportes de ruido antes de que se conviertan en daño de riel.
- Verificar compatibilidad exacta al reordenar repuestos.
En Colombia, las empresas de mantenimiento que atienden múltiples edificios suelen mejorar resultados cuando estandarizan tres cosas: un formato de inspección, un sistema de fotos por intervención y una base de datos de medidas por sitio. Esa práctica reduce errores de compra y facilita reabastecimiento rápido, sobre todo cuando se trabaja con diferentes marcas y generaciones de ascensores.
Para propietarios y administradores de edificios, conviene preguntar a su proveedor de mantenimiento si los patines y liners están incluidos en el plan de revisión preventiva y cómo se determina el momento del cambio. Un programa maduro no espera a la falla evidente: usa tendencia de desgaste, historial de uso y condición real del riel.
Hacia 2026, las tendencias más claras en el sector incluyen:
- Mayor uso de mantenimiento basado en condición y registro digital de componentes.
- Más demanda de repuestos compatibles con validación técnica previa.
- Énfasis en reducción de ruido en proyectos residenciales premium.
- Mayor atención a materiales durables y a empaques más sostenibles.
- Compras más planificadas por parte de contratistas de modernización.
- Foco regulatorio creciente en seguridad, trazabilidad y desempeño de sistemas instalados.
La sostenibilidad también influye. Un liner bien seleccionado puede prolongar la vida útil del riel y reducir cambios prematuros, lo cual significa menos desperdicio de material y menor intervención correctiva. En puertos y corredores logísticos como Cartagena, Barranquilla y Buenaventura, la planeación de inventario y empaque protector ayuda además a evitar daño por transporte y humedad.
Este gráfico de comparación muestra qué valoran más los compradores profesionales en Colombia: la coincidencia correcta del modelo, la calidad consistente y la respuesta técnica rápida pesan incluso más que el precio aislado cuando el objetivo es reducir paradas y evitar retrabajos.
Preguntas frecuentes sobre el liner del patín guía
¿Cada cuánto tiempo se debe cambiar un liner de patín?
No existe un intervalo universal. Depende de tráfico, velocidad, estado del riel, material y calidad de instalación. Lo correcto es inspeccionarlo periódicamente y reemplazarlo cuando el desgaste afecte ajuste, ruido o estabilidad.
¿Un liner nuevo elimina toda vibración del ascensor?
No siempre. Si la causa principal está en desalineación de riel, fijaciones, otros elementos de guiado o condiciones estructurales, el liner solo resolverá una parte del problema. Debe hacerse diagnóstico completo.
¿Se puede comprar solo por la medida?
Es mejor no hacerlo. La medida es crítica, pero también importan la geometría, el tipo de patín, la ubicación en cabina o contrapeso, la marca y la aplicación real del equipo.
¿Qué diferencia hay entre un liner de cabina y uno de contrapeso?
Aunque ambos guían sobre riel, no siempre comparten dimensiones ni exigencias operativas. El de cabina tiene impacto más directo en el confort del pasajero; el de contrapeso afecta estabilidad y ruido general del sistema.
¿Conviene reemplazar uno solo o el juego completo?
Si el desgaste es parejo y el ajuste lo permite, a veces se cambia la pieza afectada. Sin embargo, para mantener comportamiento uniforme muchas empresas prefieren cambiar el juego por lado o por conjunto, especialmente en equipos críticos.
¿Cómo saber si un liner compatible es confiable?
Debe tener consistencia dimensional, material adecuado, empaque protector y validación técnica de aplicación. Un proveedor serio ayuda a confirmar fotos, medidas y modelo antes de despachar.
¿Qué sectores compran más estos repuestos en Colombia?
Principalmente edificios residenciales, oficinas, clínicas, hoteles, centros comerciales y proyectos de modernización. Bogotá, Medellín, Cali, Barranquilla y Cartagena concentran gran parte de la demanda, pero también hay movimiento importante en ciudades intermedias.
¿Qué debo enviar para cotizar correctamente?
Lo ideal es enviar marca del ascensor, modelo si está disponible, fotos del patín completo, fotos del liner retirado, medidas exactas, ubicación de la pieza y cantidad requerida. Con esa información se acelera la confirmación.
| Perfil de comprador | Necesidad principal | Consejo de compra |
|---|---|---|
| Empresa de mantenimiento | Reducir tiempos de parada | Consolidar base de datos de medidas por edificio |
| Distribuidor | Rotación de referencias confiables | Priorizar modelos de mayor recurrencia y compatibilidad |
| Propietario de edificio | Confort y seguridad | Exigir diagnóstico antes de cambiar por cambiar |
| Contratista de modernización | Integración con sistemas existentes | Verificar interacción entre patín, riel y ajuste total |
| Administrador de cartera | Control de costos | Programar reemplazos preventivos y trazabilidad |
| Comprador técnico | Compatibilidad exacta | Solicitar confirmación por fotos y medidas |
| Proyecto en ciudad costera | Protección logística y continuidad | Planear inventario y revisar condiciones ambientales |
Esta tabla final resume cómo cambia la prioridad de compra según el tipo de cliente. Aunque todos buscan precio competitivo, en la práctica la compatibilidad y la confiabilidad pesan más cuando el ascensor debe volver a operar sin contratiempos.
En conclusión, el patín guía y su liner son piezas pequeñas con impacto grande. Cumplen la función de guiar cabina y contrapeso, ayudan a reducir vibración, ruido y desgaste del riel, y pueden mejorar notablemente el viaje cuando se seleccionan e instalan bien. Para Colombia, donde conviven equipos de diferentes marcas, edades y niveles de uso, la mejor compra es la que combina medida correcta, material apropiado, validación técnica y soporte ágil. Así se reducen paradas, se protege el riel y se mantiene el ascensor funcionando con seguridad y suavidad.
