Sistemas de intercomunicación para ascensores: guía práctica

Un sistema de intercomunicación para ascensores permite establecer comunicación de voz entre la cabina y uno o varios puntos de atención del edificio. Su función principal es dar un canal de contacto cuando un pasajero requiere ayuda, especialmente si la cabina queda detenida o existe una condición que exige asistencia.

Para seleccionar o reemplazar un equipo no basta con pedir un “intercomunicador de ascensor”. Hay que identificar la arquitectura actual, los puntos que deben comunicarse, el tipo de cableado, la alimentación, la interfaz con el controlador y el comportamiento esperado ante una falla de red. Esta revisión evita comprar estaciones incompatibles o dejar un sistema de llamada de emergencia sin operación.

Qué hace un sistema de intercomunicación para ascensores

Los elevator intercom systems, o sistemas de intercomunicación para ascensores, son redes de comunicación interna dedicadas al equipo de transporte vertical. Usualmente conectan la cabina con la sala de máquinas, el cuarto de control, la portería, la recepción, una central de monitoreo u otro punto definido por la operación del edificio.

En una instalación básica, la persona dentro de la cabina presiona un botón y conversa con el punto de atención. En configuraciones más completas, una estación puede llamar a otra, identificar desde qué ascensor viene la llamada, activar una alerta local o integrarse a un sistema de monitoreo.

Sus funciones habituales incluyen:

• Comunicación bidireccional entre cabina y personal de apoyo.
• Solicitud de ayuda desde la cabina mediante botón, auricular o módulo manos libres.
• Comunicación entre sala de máquinas y cabina durante inspección, ajuste o rescate.
• Atención de varios ascensores desde una portería o puesto de vigilancia.
• Señalización visual o sonora de una llamada entrante, según el diseño del sistema.
• Continuidad de la comunicación durante una interrupción eléctrica, cuando el sistema dispone de respaldo compatible.

Es importante separar el intercomunicador de otros dispositivos. El teléfono de emergencia, la alarma de cabina, el citófono del edificio y un comunicador GSM pueden cumplir funciones relacionadas, pero no necesariamente usan la misma alimentación, cableado ni protocolo. Algunos sistemas son exclusivamente de voz interna; otros se conectan a una línea telefónica, red celular o plataforma de monitoreo remoto.

Configuraciones de dos vías y de múltiples estaciones

La configuración correcta depende de quién debe atender las llamadas, cuántos ascensores hay y cómo se administra el edificio. La arquitectura más sencilla reduce componentes, pero puede quedarse corta si la atención no está permanentemente en un solo lugar.

Sistema de dos estaciones

Un sistema de dos vías normalmente tiene una estación en la cabina y otra en la sala de máquinas, en el tablero de control o en portería. Es una solución directa cuando el receptor está siempre disponible y el edificio no necesita transferir llamadas.

Su principal limitación es operativa: si la única estación receptora está desatendida, la comunicación no resuelve la necesidad de asistencia. Antes de conservar este esquema, conviene confirmar quién atiende el punto y durante qué horarios.

Sistema con varias estaciones

Una configuración multiestación permite que una cabina se comunique con más de un destino o que distintos ascensores se concentren en una misma central. Puede usar botones de selección, extensiones, indicadores de origen o una lógica de prioridad.

No todos los sistemas permiten conectar estaciones adicionales simplemente empalmando conductores. Algunos requieren una central específica, una tarjeta de expansión o un equipo diseñado para una topología determinada. Agregar una estación sin el diagrama del fabricante puede ocasionar llamadas cruzadas, pérdida de volumen o bloqueo de la comunicación.

Comunicación compartida frente a canales independientes

En instalaciones de varios ascensores, hay dos modelos frecuentes:

• Canal compartido: una comunicación a la vez en una línea o bus común. Puede ser suficiente para edificios de baja demanda, pero exige identificar correctamente qué cabina está llamando.
• Canales independientes: cada ascensor tiene su propio enlace o un manejo diferenciado en la central. Facilita la atención simultánea, aunque aumenta el cableado, los puertos o la complejidad del sistema.

La decisión debe partir de la operación real del inmueble. Un esquema de canal compartido puede ser adecuado para pocos equipos, mientras que una central con identificación de cabina es más práctica cuando varios ascensores dependen de la misma portería.

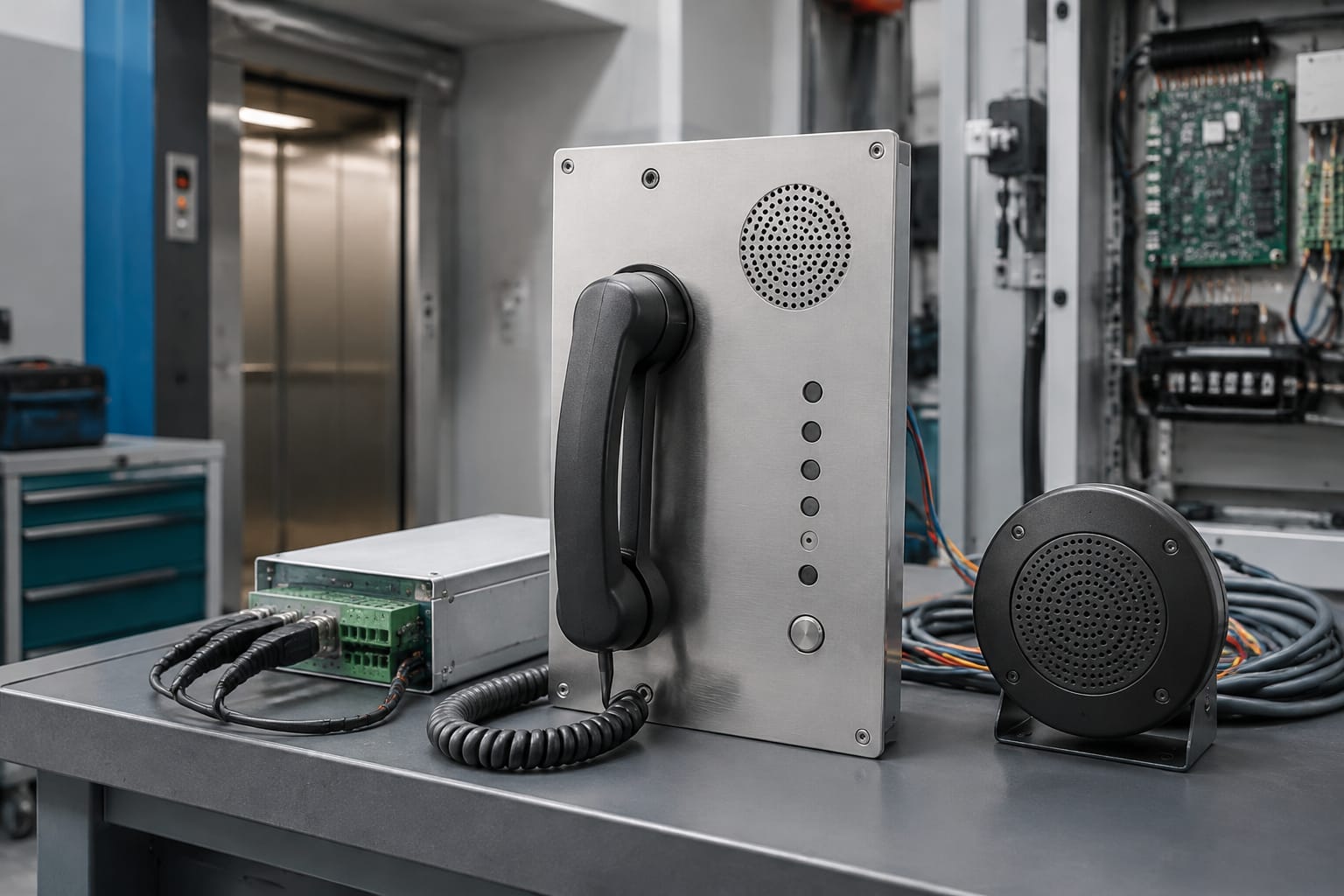

Estaciones de cabina, sala de máquinas y cuarto de control

Cada estación cumple una función distinta y debe seleccionarse por ubicación, uso y compatibilidad, no solo por apariencia o número de botones.

Estación de cabina

La estación de cabina suele ubicarse en el tablero de botoneras, panel de operación, caja de inspección o un módulo dedicado. Puede incorporar micrófono, parlante, auricular, botón de llamada y señalización luminosa.

Al revisar una unidad de cabina, confirme:

• Dimensiones de montaje y recorte disponible en el panel.
• Tipo de accionamiento: pulsador momentáneo, botón mantenido o auricular.
• Impedancia, tipo de micrófono y parlante, cuando aplique.
• Conector, bornera, número de hilos y polaridad.
• Nivel de protección necesario para su ubicación.
• Integración con alarma, botón de emergencia o controlador.
• Claridad del audio bajo ruido de ventiladores, movimiento y conversaciones.

Un equipo compacto puede parecer intercambiable con otro, pero un cambio de pinout, tensión o tipo de señal puede impedir que funcione con la central instalada. Para reemplazos de marca específica, es útil contrastar las referencias y el esquema antes de ordenar un [intercomunicador telefónico para ascensor](/products/intercom-phone-elevator-parts-lift-accessories/).

Estación en sala de máquinas

La estación de sala de máquinas permite la comunicación durante mantenimiento, inspección, liberación de pasajeros y diagnóstico. Puede estar en el controlador, junto al tablero o en un punto donde el técnico pueda usarla sin apartarse de los mandos relevantes.

Debe mantenerse accesible, identificada y protegida de golpes, humedad, polvo o cables sueltos. Si el edificio ya no cuenta con una sala de máquinas convencional, la estación equivalente puede estar en un gabinete de control, una zona técnica o un puesto de operación autorizado.

Estación de portería, recepción o central de atención

La estación de atención debe ser audible y estar asignada a una persona o procedimiento de respuesta. En sistemas con varios equipos, es especialmente importante que muestre el origen de la llamada o que el personal pueda reconocerlo sin ambigüedad.

Cuando la recepción no está ocupada las 24 horas, la solución debe contemplar qué sucede fuera del horario de atención. Puede requerirse una estación alternativa, un desvío a una central autorizada o una solución de comunicación distinta. El intercomunicador solo es útil si la llamada llega a un punto realmente atendido.

Fuentes de alimentación y respaldo eléctrico

La fuente de poder alimenta los módulos de voz, estaciones, indicadores y, en ciertos diseños, una interfaz de comunicación. La tensión, corriente, polaridad y tipo de salida deben corresponder exactamente con los equipos conectados.

No asuma que una fuente con el mismo voltaje nominal es compatible. También hay que verificar si entrega corriente alterna o continua, capacidad de carga, conectores, protecciones, conexión a tierra, batería y comportamiento de carga cuando existe respaldo.

Por qué el respaldo es determinante

Una llamada desde una cabina detenida puede coincidir con una falla de alimentación del edificio o con el corte de la energía principal del ascensor. Por eso, el sistema debe revisarse como parte del esquema de energía de emergencia definido para esa instalación.

Según el diseño, el respaldo puede provenir de:

• Batería incorporada en la fuente o central.
• Sistema de baterías del controlador, si el fabricante prevé esa integración.
• UPS compatible y correctamente dimensionada.
• Fuente dedicada para intercomunicación con circuito de respaldo.

La autonomía real depende de la carga, el estado de las baterías, el consumo en reposo, el número de estaciones y el tiempo de conversación. No debe suponerse a partir del tamaño físico de la batería.

Al cambiar una fuente dedicada, contraste la referencia, la entrada, la salida, los terminales y la compatibilidad con el sistema existente. Una [fuente de alimentación dedicada para intercomunicador de ascensor](/products/intercom-dedicated-power-supply-otis-elevator-parts-lift-accessories/) puede corresponder a una arquitectura particular; la confirmación técnica previa evita dañar módulos conectados o perder la función de comunicación.

Errores frecuentes de alimentación

Los problemas más comunes no son fallas del intercomunicador en sí, sino errores de instalación:

• Conectar polaridad inversa en equipos de corriente continua.
• Alimentar un módulo con una tensión distinta de la indicada.
• Usar una fuente sin capacidad de corriente suficiente.
• Compartir un circuito ruidoso con contactores, variadores u otras cargas.
• Instalar baterías agotadas, sulfatadas o de capacidad no compatible.
• Omitir la prueba del sistema después de cortar la red eléctrica.

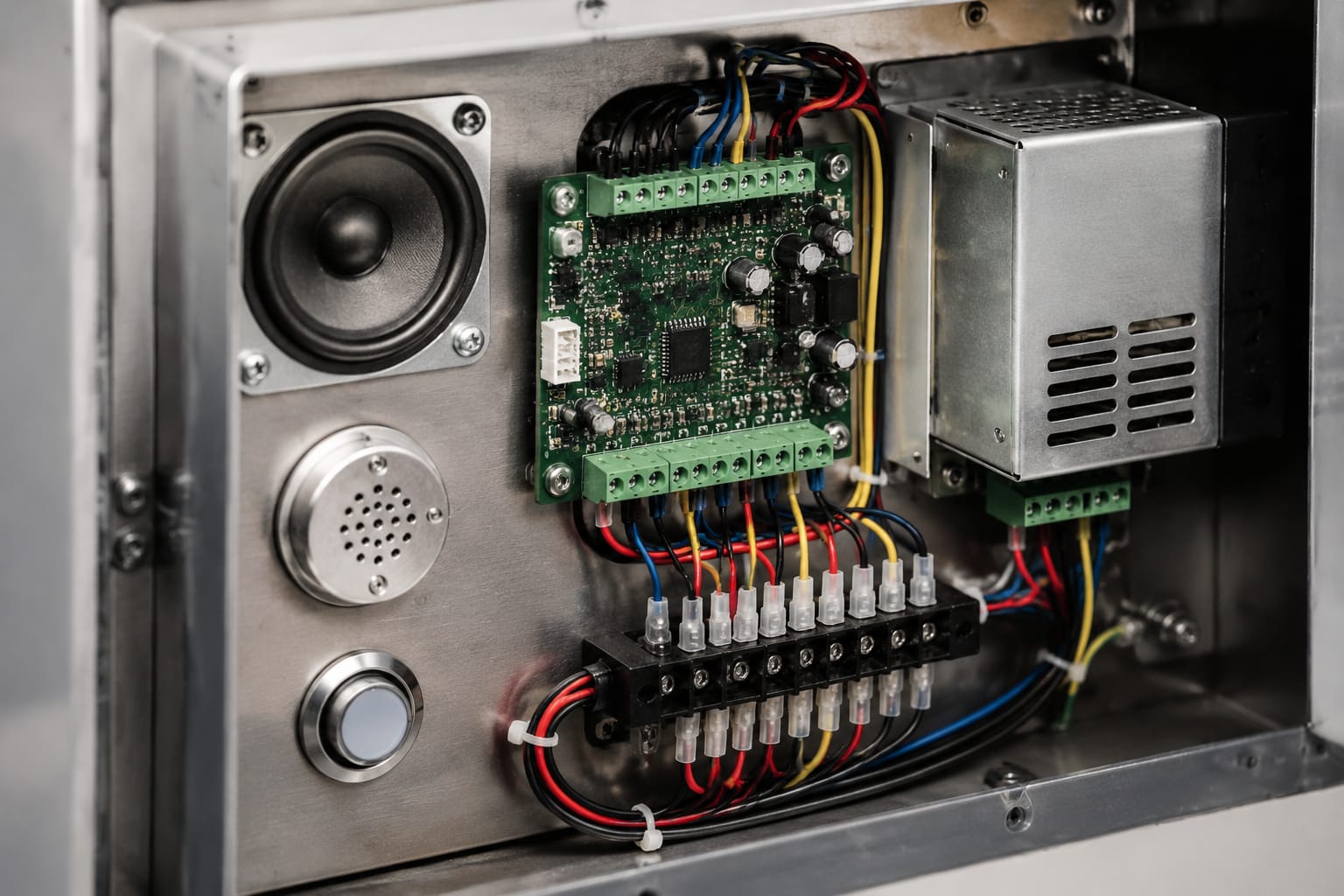

Cableado e interfaces de comunicación

El cableado conecta las estaciones, la fuente y, cuando existe, la central o interfaz del controlador. Puede ser un circuito de dos hilos, varios pares, cable multipolar o una solución basada en bus. El método depende del fabricante, la antigüedad del ascensor y el alcance del sistema.

La regla práctica es simple: use el diagrama aplicable a la referencia exacta del equipo, no un diagrama “parecido” de otra serie.

Tipos de enlace habituales

• Audio analógico de dos hilos: común en sistemas sencillos. Un mismo par puede manejar voz y señalización según el diseño.
• Cable multipolar dedicado: separa alimentación, audio, llamada y retorno. Facilita diagnosticar cada circuito, pero requiere más conductores.
• Bus propietario: conecta módulos digitales o direccionables. No debe sustituirse por estaciones analógicas sin una interfaz aprobada.
• Interfaz telefónica: lleva la llamada a una línea telefónica, PBX, gateway celular o comunicador dedicado.
• Integración con controlador: el panel de control recibe o activa señales mediante entradas, relés o módulos de comunicación.

En un ascensor, el recorrido del cable hacia la cabina debe soportar el movimiento continuo. Por eso, se debe revisar el cable viajero, los puntos de flexión, bornes y conectores. Una avería intermitente puede aparecer solamente cuando la cabina se encuentra en ciertos pisos o durante el desplazamiento.

Datos que se deben levantar antes de intervenir

Antes de reemplazar un sistema de intercomunicación, registre:

1. Marca, modelo y referencia de cada estación, fuente y central.
2. Fotografías claras de etiquetas, borneras y conectores antes de desconectar.
3. Tensión medida y tipo de alimentación, siguiendo procedimientos seguros.
4. Número, color y función identificada de los conductores.
5. Diagrama disponible del controlador y del intercomunicador.
6. Cantidad de ascensores y estaciones asociadas a la central.
7. Comportamiento actual de llamadas, tonos, luces e indicadores.
8. Condición del cable viajero y de las conexiones de cabina.

No conviene deducir la función de un conductor únicamente por su color. Las modificaciones anteriores, empalmes y variaciones entre fabricantes pueden volver poco confiable esa práctica.

Problemas de audio y calidad de las llamadas

Una comunicación deficiente puede tener origen en la estación de cabina, el receptor, la fuente, el cableado o el entorno electromagnético. Cambiar el teléfono sin aislar la causa puede aumentar el costo sin resolver la falla.

Cómo diagnosticar sin introducir nuevas fallas

El diagnóstico debe seguir una secuencia ordenada. Primero confirme que el sistema recibe la alimentación correcta. Después pruebe la estación receptora, la estación de cabina y el trayecto de cableado. Solo entonces evalúe cambiar módulos.

Desenergizar, medir o intervenir el controlador de un ascensor debe ser una tarea para personal autorizado y con los procedimientos de seguridad correspondientes. No se deben puentear circuitos de seguridad ni usar bornes del controlador como fuente auxiliar sin confirmar que el fabricante lo permite.

También es útil realizar pruebas en condiciones representativas: cabina en movimiento, puertas operando, ventilación encendida y alimentación principal disponible o interrumpida, según corresponda. Un audio aceptable con la cabina quieta puede fallar bajo el uso normal.

Planificación de reemplazos y modernizaciones

Un reemplazo puede ser puntual, como cambiar una estación dañada, o abarcar la central, fuente, cableado y comunicaciones externas. El alcance debe decidirse a partir del estado del sistema y de la compatibilidad, no solo de la pieza que presenta el síntoma.

Reemplazo directo

El reemplazo directo es viable cuando se conserva la misma referencia o una sustitución documentada por el fabricante. Aun así, confirme:

• Compatibilidad funcional y eléctrica.
• Distribución física de conectores o borneras.
• Versión del módulo y revisión de hardware.
• Necesidad de configuración, programación o direccionamiento.
• Compatibilidad con la central, fuente y estación remota existentes.

Para equipos de una plataforma determinada, un [sistema de intercomunicación compatible con ascensores Hitachi](/products/intercom-system-phone-hitachi-elevator-parts-lift-accessories/) debe verificarse contra la referencia instalada y el esquema del equipo. La denominación comercial por sí sola no sustituye esa validación.

Modernización parcial

Conviene modernizar parcialmente cuando hay problemas repetitivos de audio, estaciones físicas deterioradas, falta de identificación de cabina, dificultad para conseguir repuestos o necesidad de atender llamadas desde otro punto.

La modernización parcial puede conservar parte del cableado o de la infraestructura, pero esa posibilidad debe comprobarse. Adaptar componentes de distintas generaciones puede requerir conversores, relés, una fuente nueva o modificaciones en la central.

Modernización completa

Una renovación completa tiene sentido cuando el sistema es inestable, no se puede documentar el cableado existente, hay múltiples reparaciones improvisadas o el edificio necesita una arquitectura de atención distinta. Aunque el alcance inicial es mayor, puede reducir la dependencia de módulos obsoletos y simplificar el mantenimiento futuro.

Antes de definirla, documente el sistema actual y establezca los requisitos operativos:

• Cuántas cabinas deben comunicarse.
• Qué puntos atenderán las llamadas.
• Si se requiere atención fuera de horario.
• Qué ocurrirá durante una falla de red.
• Cómo se identificará la cabina que llama.
• Qué integración se necesita con teléfono, monitoreo o controlador.
• Qué pruebas y registros deberá entregar el contratista.

Kelevator suministra repuestos multi-marca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una compra B2B, conviene enviar la referencia, fotografías de conexiones, diagrama y requisitos de operación; eso permite evaluar la correspondencia técnica en vez de seleccionar por nombre genérico.

Errores que conviene evitar

• Reemplazar solo la estación visible sin revisar fuente y cable viajero.
• Mezclar estaciones, fuentes y centrales de sistemas diferentes sin confirmar su interfaz.
• Reutilizar conectores con pines alterados o terminales flojos.
• Descartar una falla intermitente porque el equipo funciona durante una prueba corta.
• Instalar un sistema de llamadas sin definir quién lo atenderá.
• Dar por probado el respaldo de batería sin hacer una prueba controlada de corte de red.
• Cambiar el cableado sin etiquetar sus extremos y sin actualizar la documentación.

Pruebas funcionales y de llamada de emergencia

Las pruebas deben comprobar tanto la calidad de audio como la capacidad real de obtener ayuda. Una luz de llamada encendida o un tono local no demuestra que el mensaje haya llegado al punto de atención.

Realice las verificaciones siguiendo el procedimiento del edificio, los manuales aplicables y las condiciones de seguridad del ascensor. Como mínimo, el plan de prueba debe incluir:

1. Confirmar que cada estación enciende o queda disponible en estado normal.
2. Iniciar una llamada desde cada cabina y verificar que llegue al destino previsto.
3. Comprobar que el receptor identifica correctamente la cabina, si esa función existe.
4. Probar audio en ambos sentidos, con volumen suficiente y sin ruido que impida entender.
5. Validar los botones, auriculares, indicadores y tonos de llamada.
6. Repetir la prueba con la cabina en distintas posiciones, en especial si se intervino el cable viajero.
7. Evaluar la operación con alimentación de respaldo cuando el diseño la contemple.
8. Registrar fecha, ascensor probado, resultado, anomalías y correcciones realizadas.

Prueba de atención, no solo de equipo

La prueba más importante incorpora a la persona o central que recibirá la llamada. Debe quedar claro quién responde, cómo confirma la ubicación de la cabina y cuál es el procedimiento de escalamiento si no puede resolver la situación.

En edificios con portería, revise también cambios de turno, volumen del timbre, ubicación del equipo receptor y cobertura nocturna. En instalaciones conectadas a una central externa, pruebe el destino programado y la información que recibe el operador.

Mantenimiento preventivo

Una revisión periódica ayuda a detectar fallas antes de que se necesite el sistema. Incluya inspección de pulsadores, micrófonos, parlantes, auriculares, placas, conectores, fuentes, baterías, etiquetas y estado del cable viajero.

Conserve el diagrama actualizado junto con las referencias instaladas. Para contratistas y equipos de compras, este registro acelera el diagnóstico y reduce el riesgo de pedir una fuente, estación o central equivocada.

Preguntas frecuentes sobre intercomunicadores de ascensor

¿Un citófono convencional sirve para reemplazar el intercomunicador de un ascensor?

No necesariamente. Debe coincidir con la alimentación, topología de cableado, impedancia, función de llamada e interfaz del sistema existente. Un citófono convencional puede no resistir las condiciones de cabina, no conectarse al cableado instalado o no operar con la central del ascensor.

¿Se puede usar el mismo cable para varios intercomunicadores?

Depende de la arquitectura. Algunos sistemas multiestación usan un bus común diseñado para ello; otros necesitan pares o canales independientes. Compartir conductores sin el diagrama del fabricante puede causar interferencia, pérdida de audio o llamadas incorrectas.

¿Cómo saber si el problema está en la cabina o en el cable viajero?

Pruebe la continuidad y el comportamiento del enlace con la cabina en distintas posiciones, siguiendo prácticas de seguridad. Si la falla aparece al desplazarse o en ciertos pisos, el cable viajero, un conector o un empalme es un candidato relevante. También deben revisarse fuente y estaciones antes de concluir.

¿Es necesario respaldo eléctrico?

La necesidad específica depende de la configuración técnica y de los requisitos aplicables al edificio. Desde el punto de vista operativo, el sistema de comunicación debe evaluarse ante una pérdida de alimentación, porque una emergencia puede coincidir con ella. Confirme el diseño de respaldo, la autonomía esperada y el procedimiento de prueba con el responsable técnico.

La decisión más confiable parte de un levantamiento técnico: referencias instaladas, diagrama, número de estaciones, alimentación, cableado y destino de las llamadas. Con esa información puede definirse si conviene un reemplazo compatible, una actualización parcial o una modernización completa del sistema de intercomunicación.
