Catálogo de partes de ascensor: guía de componentes

Un catálogo de partes para ascensores organiza los repuestos por sistema, función, marca, referencia y características eléctricas o mecánicas. Para encontrar una pieza compatible no basta con reconocer su apariencia: se deben validar el número de parte, la versión, las conexiones, las dimensiones, la alimentación eléctrica y el equipo donde está instalada.

Esta guía presenta 12 componentes habituales y los datos necesarios para preparar una solicitud de compra precisa. Es útil para contratistas de mantenimiento, importadores, distribuidores, empresas de modernización y equipos de abastecimiento que necesitan comparar alternativas sin depender únicamente de una fotografía.

Cómo se organiza un catálogo de partes para ascensores

Un catálogo puede estar dividido por fabricante, modelo de ascensor o grupo funcional. Esta última clasificación es especialmente útil para sistemas multimarca porque permite ubicar primero la función del repuesto y después reducir la búsqueda mediante sus referencias.

Los grupos más comunes son:

• sistema de puertas;
• botoneras, paneles e indicadores;
• controladores, tarjetas y relés;
• tracción y movimiento;
• sensores y dispositivos de seguridad;
• comunicación y emergencia;
• elementos mecánicos y consumibles.

Dentro de cada grupo, una ficha de producto debería incluir suficientes datos para diferenciar piezas visualmente similares. Los campos más útiles son la marca, el número de parte, la revisión de hardware, el modelo compatible, el voltaje, el tipo de señal, el conector, las dimensiones y las fotografías de ambos lados.

Esta tabla resume 12 componentes esenciales y los criterios que normalmente permiten identificarlos:

El nombre comercial de una pieza puede variar entre fabricantes. Por eso, la búsqueda debe comenzar por la función, pero la decisión de compra debe basarse en información verificable del componente instalado.

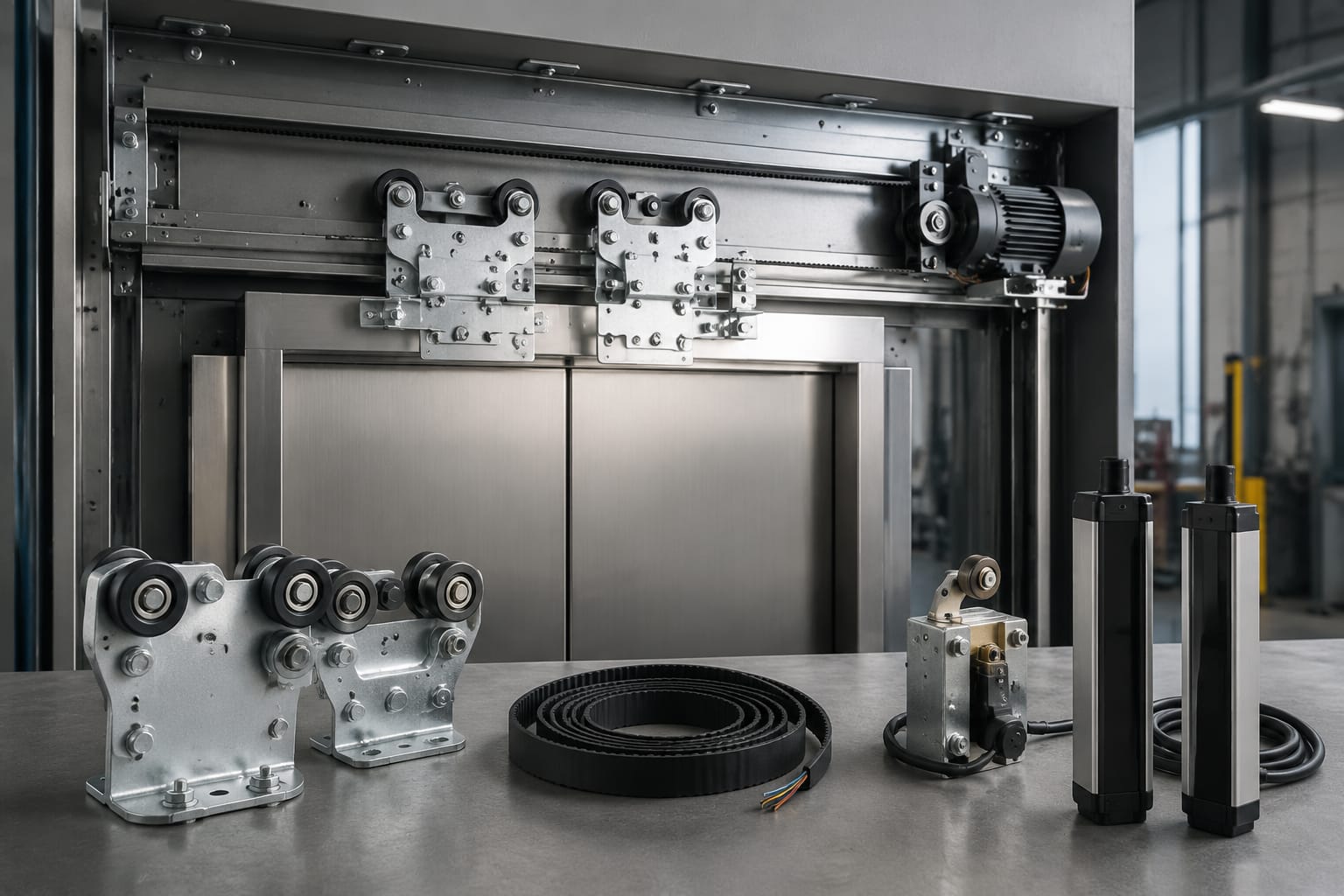

Componentes del sistema de puertas

El sistema de puertas concentra piezas sometidas a movimiento frecuente y desgaste mecánico. También combina componentes mecánicos, eléctricos y electrónicos, por lo que un síntoma similar puede tener causas diferentes.

1. Operador o motor de puerta

El operador controla la apertura y el cierre de la puerta de cabina. Según el diseño, puede integrar motor, transmisión, variador, tarjeta electrónica y sensores, o utilizar estos elementos por separado.

Para reemplazar un motor u operador conviene confirmar:

• fabricante y modelo del conjunto;
• número de parte de la placa;
• voltaje, corriente, potencia y frecuencia indicados;
• tipo y diámetro del eje;
• sentido de montaje;
• dimensiones y puntos de fijación;
• conectores y cantidad de conductores;
• relación con la tarjeta de puerta instalada.

No se debe elegir un motor solo por potencia o tamaño. Dos unidades con características generales parecidas pueden tener encoders, conectores, parámetros de control o montajes incompatibles.

2. Tarjeta de control de puerta

La tarjeta recibe órdenes del controlador y regula el motor, la velocidad, el torque y las secuencias de apertura y cierre. También puede gestionar sensores, límites de recorrido y dispositivos de protección.

En una [tarjeta para motor de puerta Hitachi](/products/door-motor-board-hitachi-elevator-parts-lift-accessories/), por ejemplo, la identificación debe apoyarse en la referencia impresa y en la configuración del sistema, no únicamente en la marca del ascensor.

Compare la revisión de la tarjeta, la alimentación, la distribución de terminales, los conectores y cualquier etiqueta de firmware. Una revisión diferente puede incorporar cambios que exijan parametrización o componentes asociados específicos.

Rodillos, poleas y elementos de arrastre

Aunque son piezas relativamente sencillas, los rodillos y las poleas requieren mediciones exactas. El diámetro exterior, ancho, diámetro del eje, tipo de rodamiento, perfil de la superficie y material afectan el ajuste y el movimiento.

Un error común es pedir “el rodillo de puerta” sin indicar si pertenece a la cabina, al mecanismo de piso, al patín o al sistema de arrastre. Una fotografía con una regla o calibrador ayuda, pero debe acompañarse de las medidas escritas.

Botones, paneles e indicadores

Las piezas visibles en cabina y pisos deben cumplir una función eléctrica y ajustarse físicamente al panel existente. El acabado por sí solo no garantiza compatibilidad.

3. Botones pulsadores

Para seleccionar un pulsador se deben revisar el diámetro de corte, el método de fijación, la profundidad disponible, el tipo de contacto y el voltaje de iluminación. También importan el color, el símbolo, la inscripción y la conexión del aro luminoso cuando existe.

Un pulsador puede usar contacto normalmente abierto, normalmente cerrado o una combinación. Antes de comprarlo, compruebe el diagrama o mida el comportamiento del componente original con procedimientos de diagnóstico apropiados.

4. Indicadores de posición y dirección

Los indicadores pueden emplear segmentos, matrices de puntos, pantallas LCD u otras tecnologías. Algunos reciben señales individuales para cada piso; otros dependen de comunicación serial o de un protocolo definido por el fabricante.

Para compararlos, registre:

• número de parte y revisión;
• tipo de visualización;
• dimensiones exteriores y de corte;
• orientación de montaje;
• alimentación;
• conector y asignación de pines;
• protocolo o tipo de entrada;
• cantidad y formato de pisos que debe mostrar.

Una pantalla con dimensiones correctas puede no interpretar las señales del controlador. En proyectos de modernización se debe verificar, además, si el nuevo indicador necesita una interfaz o una reprogramación.

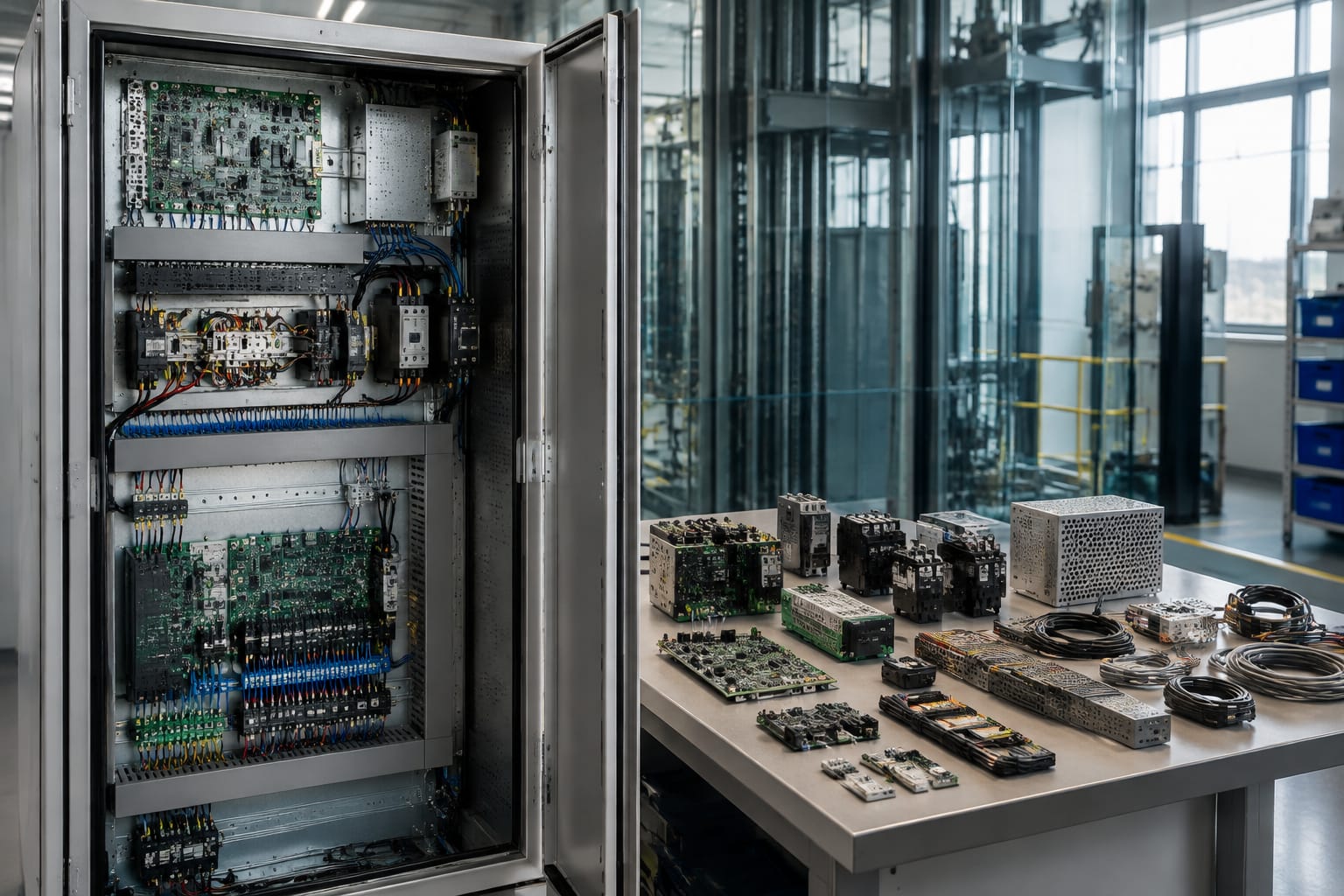

Controladores, tarjetas y relés

Los componentes electrónicos demandan la verificación más rigurosa del catálogo. Una misma tarjeta puede existir en varias revisiones, y dos tarjetas con nombres similares pueden estar destinadas a controladores distintos.

5. Tarjeta controladora principal

La tarjeta principal procesa llamadas, posición, seguridades y órdenes de movimiento. Su compatibilidad puede depender del hardware, firmware, parámetros y arquitectura completa del tablero.

Antes de solicitarla, recopile:

• marca y modelo del controlador;
• referencia completa de la tarjeta;
• revisión o versión de hardware;
• versión de software, si está visible;
• fotografías legibles de etiquetas, conectores y puentes;
• configuración de interruptores o microinterruptores;
• descripción de las tarjetas conectadas;
• código de falla y diagnóstico realizado.

Cambiar una tarjeta sin confirmar la causa de la avería puede dañar el repuesto o dejar el problema sin resolver. Se deben revisar alimentación, puesta a tierra, cortocircuitos externos, conectores y cargas antes de instalar una unidad nueva.

6. Tarjeta de relés

Una tarjeta de relés amplía salidas o conmuta señales y cargas. Para buscar una [tarjeta de relés para ascensores Mitsubishi](/products/relay-board-mitsubishi-elevator-parts-lift-accessories/), la referencia exacta sigue siendo el dato principal, complementado por la revisión y la disposición de sus conectores.

Si se considera una equivalencia, confirme el voltaje de las bobinas, la cantidad y configuración de contactos, la capacidad eléctrica indicada por el fabricante, la lógica de activación y el diseño del circuito. Sustituir solo los relés individuales también exige revisar encapsulado, separación de terminales y condiciones reales de la carga.

Componentes de tracción y movimiento

Este grupo incluye elementos que transmiten movimiento o informan al control cómo se está desplazando la máquina. La selección incorrecta puede producir errores de velocidad, nivelación o sentido de marcha.

7. Encoder de tracción

El encoder entrega información sobre posición, velocidad o rotación. Puede ser incremental o absoluto y emplear distintos tipos de salida, resolución y montaje.

Al comparar un [encoder de tracción para ascensor](/products/traction-encoder-elevator-spare-parts/), verifique como mínimo:

• referencia y fabricante;
• tipo de encoder;
• resolución expresada en pulsos, cuentas o posiciones, según corresponda;
• voltaje de alimentación;
• tipo de señal de salida;
• diámetro y forma del eje;
• acople, brida y patrón de montaje;
• conector, cable y longitud;
• condiciones de configuración del variador o controlador.

No es suficiente que el encoder pueda instalarse físicamente. Una resolución o salida eléctrica diferente puede causar lecturas incorrectas y requerir cambios de parametrización que no siempre están permitidos por el sistema.

8. Rodillos y poleas

Los rodillos de puerta ya mencionados son un ejemplo, pero el catálogo también puede incluir poleas desviadoras, componentes de guiado y otros elementos asociados al movimiento. En estas piezas se deben comprobar dimensiones, perfil, rodamiento, carga prevista y aplicación exacta.

Cuando el reemplazo afecte elementos críticos de suspensión, frenado o tracción, la selección y la instalación deben quedar a cargo de personal competente, siguiendo la documentación del fabricante y los requisitos aplicables al equipo.

Sensores y dispositivos de seguridad

Los sensores informan estados al controlador; los dispositivos de seguridad interrumpen o autorizan movimientos bajo condiciones definidas. Una pieza que “entrega señal” no necesariamente sustituye a otra.

9. Sensor de nivelación o posición

Los sensores de posición pueden ser magnéticos, inductivos, ópticos o electromecánicos. Para elegirlos se necesita conocer la tecnología, el voltaje, la lógica de salida, la distancia de detección, la frecuencia de respuesta, el conector y el montaje.

También se debe identificar el elemento que activa el sensor: imán, placa metálica, bandera o emisor óptico. Cambiar únicamente el sensor sin confirmar ese conjunto puede alterar la zona de detección o la nivelación.

10. Cortina de luz

La cortina de luz detecta personas u objetos en el acceso para evitar el cierre de la puerta. Generalmente está compuesta por un emisor, un receptor, cables y, según el diseño, una unidad de control.

Los criterios de selección incluyen altura útil, disposición física, interfaz de salida, alimentación, conectores, longitud de cables y compatibilidad con el operador. Confirme si el catálogo ofrece el conjunto completo o solo uno de sus lados; mezclar emisor y receptor de series distintas puede impedir el funcionamiento.

11. Interruptores y contactos de seguridad

Finales de carrera, interruptores de puerta y contactos forman parte de circuitos que confirman condiciones de operación. Aunque dos piezas tengan una forma parecida, pueden diferir en recorrido, fuerza de accionamiento, configuración de contactos, montaje y características eléctricas.

No se deben puentear dispositivos de seguridad para compensar una incompatibilidad o acelerar un diagnóstico. Si una sustitución modifica el diseño original, es necesario evaluar técnicamente la aplicación y verificar los requisitos normativos, del fabricante y del responsable del mantenimiento en Colombia.

Partes de comunicación y emergencia

Los sistemas de comunicación permiten reportar una emergencia desde la cabina. Su funcionamiento depende tanto del equipo instalado como del medio de comunicación disponible en el edificio.

12. Intercomunicador o teléfono de emergencia

Para identificar una unidad compatible, establezca primero si trabaja con línea telefónica, red celular, intercomunicación interna, red de datos u otra interfaz. Luego confirme alimentación, conexiones, método de programación, dispositivos remotos asociados y condiciones de supervisión.

Una sustitución puede requerir más que cambiar el módulo de cabina. También se deben revisar fuente de respaldo, micrófono, parlante, antena, cableado, unidad maestra y configuración de números o destinos de llamada, según el sistema.

Antes de comprar, defina si se necesita una pieza individual, un kit o una solución completa. Confirme además quién realizará la programación y cómo se verificará la comunicación después de la instalación.

Cómo identificar una coincidencia exacta en el catálogo

La forma más confiable de encontrar un repuesto es preparar una ficha de identificación antes de solicitar cotizaciones. Este proceso reduce intercambios innecesarios y permite que varios proveedores comparen el mismo requerimiento.

1. Registre la referencia completa

Copie todos los números, letras, guiones, sufijos y revisiones tal como aparecen. No omita caracteres que parezcan indicar únicamente la versión: pueden separar componentes incompatibles.

Distinga entre el número de parte del fabricante, la referencia de la tarjeta, el modelo del conjunto y los códigos internos de inventario. Una pieza puede mostrar varios códigos con funciones diferentes.

2. Documente el equipo de origen

Indique marca y modelo del ascensor, controlador, operador de puerta, máquina o subsistema relacionado. Incluya el año solo si está respaldado por la placa o la documentación del equipo.

En instalaciones modernizadas, la marca visible de la cabina puede no coincidir con la del controlador o el operador. Identifique el subsistema donde realmente se monta la pieza.

3. Tome fotografías útiles

Incluya una vista general, ambos lados de la pieza, las etiquetas, los conectores y el lugar de instalación. Las imágenes deben permitir leer caracteres y reconocer la orientación.

Para componentes mecánicos, agregue fotos de las medidas con un instrumento adecuado. No dependa de la perspectiva para estimar diámetros o distancias entre perforaciones.

4. Especifique datos eléctricos y mecánicos

Registre voltaje, corriente, potencia, frecuencia, tipo de señal, dimensiones, diámetro de eje, patrón de montaje y conectores cuando sean aplicables. Utilice los valores de la placa o documentación técnica, sin inferirlos por el color de los cables.

Si falta un dato, márquelo como pendiente de confirmar. Una solicitud transparente es más útil que una especificación supuesta.

5. Compare revisión, interfaz y configuración

Una coincidencia de referencia es una señal fuerte, pero conviene confirmar si existen revisiones intercambiables. Pregunte qué firmware, parametrización, adaptación o accesorio necesita la pieza ofrecida.

Cuando se propone un equivalente, solicite una comparación explícita de función, entradas, salidas, dimensiones y conexiones. “Compatible” debe significar algo verificable para la aplicación concreta.

6. Defina la condición y el alcance del suministro

Aclare si se requiere una pieza nueva, reparada o reacondicionada y qué elementos debe incluir: cables, conectores, soportes, sensores, manuales o accesorios. Estos términos no son intercambiables y sus condiciones comerciales pueden variar entre proveedores.

También se deben confirmar disponibilidad, plazo, garantía, pruebas realizadas y política de devolución directamente para la referencia cotizada. Esos datos no pueden deducirse de una categoría general del catálogo.

Lista de verificación para solicitar un repuesto

Antes de enviar la consulta, compruebe que contiene:

• nombre y función de la pieza;
• marca, modelo y referencia completa;
• revisión de hardware o firmware visible;
• datos eléctricos;
• dimensiones y montaje;
• tipo de conectores y cantidad de pines;
• fotografías claras;
• equipo y subsistema de origen;
• cantidad requerida;
• condición aceptable del repuesto;
• síntoma y diagnóstico, cuando sean relevantes;
• accesorios que deben venir incluidos.

Los errores más frecuentes son comprar por apariencia, omitir el sufijo de la referencia, asumir compatibilidad por marca, confundir una tarjeta con el conjunto completo y no revisar la causa de la falla original. Una identificación metódica evita que el catálogo se convierta en una simple colección de fotografías.
