Un relé de ascensor es un dispositivo de conmutación que permite que una señal de control active o interrumpa otro circuito. En el sistema de elevación puede intervenir en maniobras de puertas, señales de seguridad, órdenes de marcha, indicaciones y funciones auxiliares. Cuando falla, el síntoma no siempre es un ascensor detenido: también puede causar intermitencias, puertas que no completan el ciclo o alarmas de circuito.
Para reemplazar un relé correctamente no basta con encontrar una pieza que “se vea igual”. Hay que diagnosticar la causa, confirmar el voltaje de la bobina, la capacidad y tipo de los contactos, la función dentro del circuito y, si pertenece a una tarjeta, la compatibilidad de conectores, referencia y revisión electrónica. Una sustitución equivocada puede ocultar la falla temporalmente o introducir un riesgo operativo.
Qué controlan los relés de ascensor
Los relés aíslan y amplifican señales dentro del tablero de control, la cabina y los subsistemas del ascensor. Una señal de baja potencia procedente de la lógica de control puede energizar la bobina de un relé para conmutar contactos que habilitan otra parte del circuito.
Según el diseño de la maniobra, un relé puede participar en funciones como:
- Habilitar circuitos de puerta, incluyendo apertura, cierre, reapertura o detección de condiciones anómalas.
- Encadenar señales de seguridad supervisadas por el controlador.
- Activar contactores, indicadores, luces, ventilación u otras cargas auxiliares.
- Transferir señales entre tarjetas electrónicas y elementos de campo.
- Confirmar estados mediante contactos auxiliares, por ejemplo, la posición o habilitación de un circuito.
- Gestionar señales en el techo de cabina, operadores de puerta o interfaces de modernización.
Su función exacta depende del esquema eléctrico. Por eso, “relé de puerta” o “relé de seguridad” describe una aplicación, pero no reemplaza la referencia técnica ni el análisis del circuito. Dos relés instalados lado a lado pueden tener bobinas distintas, contactos configurados de forma diferente o responsabilidades totalmente separadas.
En circuitos de seguridad, una conmutación defectuosa puede impedir que el equipo opere o generar señales inconsistentes que el controlador interpreta como una condición insegura. Estos circuitos deben ser intervenidos únicamente por personal competente y siguiendo el procedimiento de bloqueo, etiquetado y verificación de ausencia de energía aplicable al sitio.

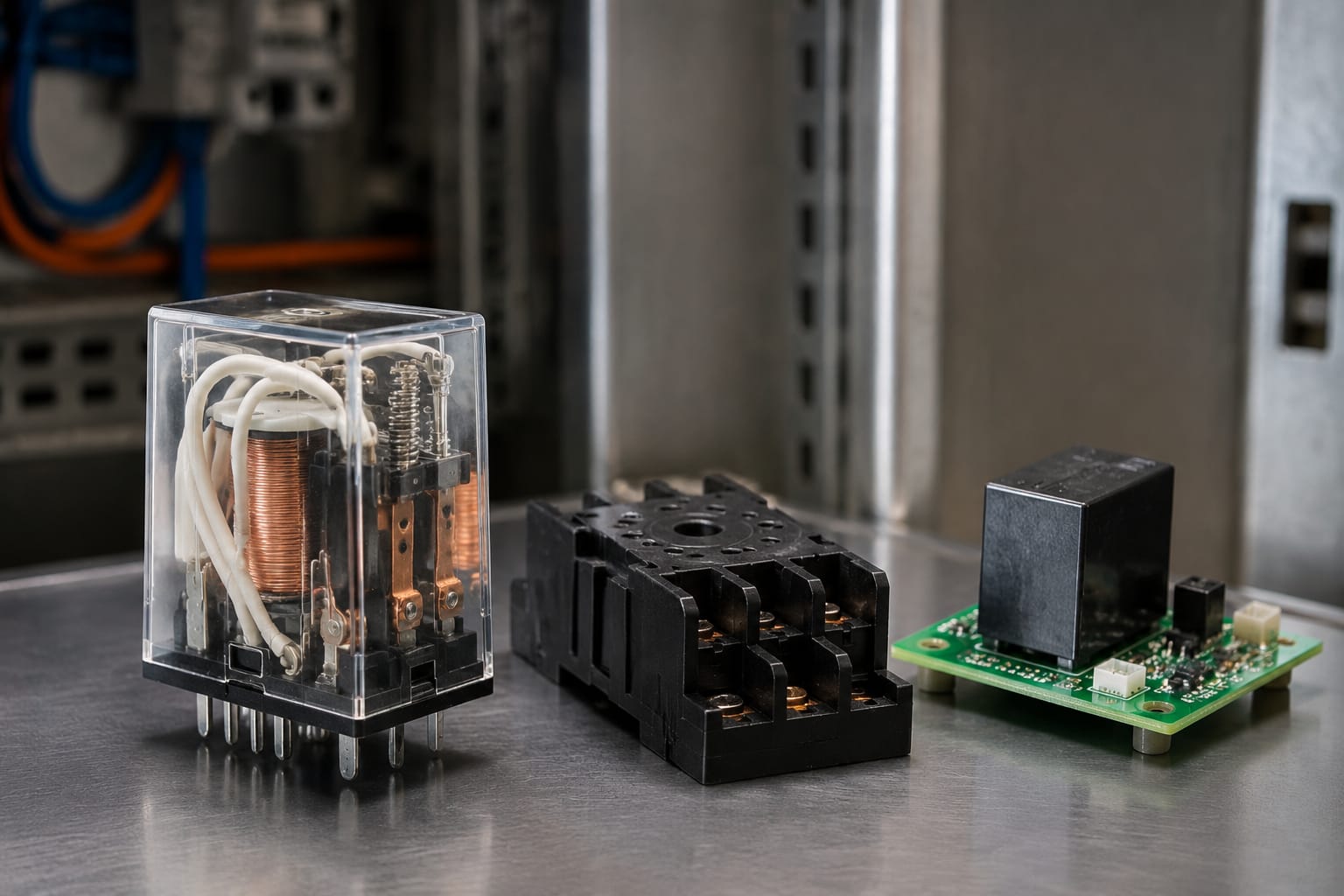

Relés electromecánicos y de estado sólido
Los dos grupos más habituales son los relés electromecánicos y los relés de estado sólido. No son equivalentes por el simple hecho de tener entradas y salidas similares.
| Característica | Relé electromecánico | Relé de estado sólido |
|---|---|---|
| Principio de operación | Bobina, armadura y contactos móviles | Semiconductores, sin partes móviles de contacto |
| Señal perceptible | Puede emitir un clic al operar | Opera de forma silenciosa |
| Desgaste típico | Erosión, suciedad o adherencia de contactos; degradación de bobina | Daño por sobrecorriente, calor o sobretensión |
| Caída de tensión | Baja en contactos cerrados, según su estado | Puede presentar caída de tensión propia del semiconductor |
| Conmutación | Adecuada para muchas maniobras de control | Útil en aplicaciones compatibles y con alta frecuencia de conmutación |
| Falla frecuente | Contacto pegado, alta resistencia o falta de atracción | Salida abierta o en conducción permanente, según el diseño |
Relés electromecánicos
Son comunes en maniobras de ascensor porque ofrecen una separación física entre contactos y permiten distintas configuraciones: normalmente abierto (NA), normalmente cerrado (NC) y contactos conmutados. La bobina puede ser de corriente alterna o continua, con un voltaje nominal específico.
Su revisión debe considerar tanto la parte mecánica como la eléctrica. Un clic audible no prueba que los contactos estén conduciendo correctamente bajo carga. Un relé puede atraer su armadura, pero mantener contactos carbonizados, con resistencia elevada o sin continuidad estable.
Relés de estado sólido
Un relé de estado sólido no utiliza contactos mecánicos. Puede ser adecuado en determinados circuitos, pero no debe instalarse como sustituto universal de un relé electromecánico. Hay diferencias relevantes en la naturaleza de la carga, el tipo de corriente, la corriente mínima de operación, la disipación térmica, las fugas de corriente y el comportamiento ante una falla.
Antes de proponer una conversión, revise el diseño del fabricante del controlador y la función de seguridad involucrada. En ascensores, una solución aparentemente compatible por voltaje puede no conservar el comportamiento de diagnóstico, aislamiento o estado de falla requerido por el circuito.

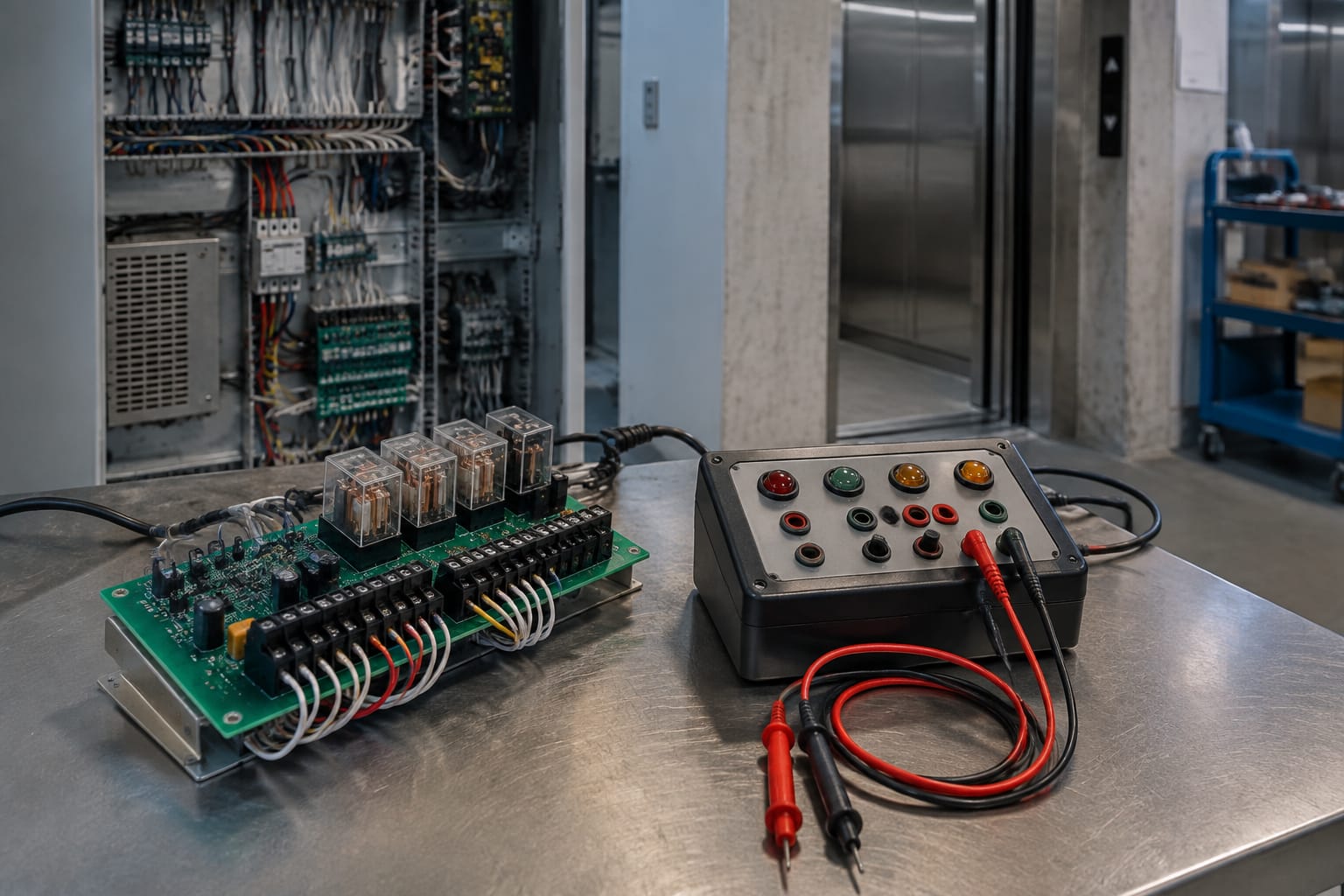

Tarjetas de relés en circuitos de puerta y seguridad
En muchos equipos, el relé no es un componente individual cableado a una base, sino que está integrado o montado sobre una tarjeta de relés. Estas tarjetas concentran varias señales y conectan el controlador con sensores, operadores de puerta, dispositivos de cabina o circuitos externos.
Una tarjeta puede incluir relés, fusibles, diodos, transistores de excitación, optoacopladores, conectores y pistas que también deben evaluarse. Si se cambia únicamente un relé sin revisar el resto, la falla puede continuar por una pista recalentada, un conector flojo, una soldadura fisurada o una señal de mando ausente.
En los circuitos de puertas, una tarjeta puede intervenir en señales de enclavamiento, bypass autorizado, confirmación de puerta o comandos hacia el operador. Para aplicaciones específicas de puerta, conviene comparar la referencia y el uso del conjunto con una [tarjeta de relé para control de bypass de puertas Otis](/products/door-bypass-control-relay-board-otis-elevator-parts-lift-accessories/), sin asumir que una tarjeta sirve para cualquier versión de controlador.
En el techo de cabina, las tarjetas de relés suelen distribuir o procesar señales de los equipos instalados allí. Al buscar un reemplazo, la [tarjeta de relés para techo de cabina KCE/KONE](/products/elevator-car-top-relay-board-kce-kone-lift-parts/) debe cotejarse contra la referencia original, el cableado, la disposición de pines y la revisión de la maniobra.
Los relés relacionados con seguridad requieren aún más precaución. No se deben puentear contactos, anular señales ni cambiar la lógica para “probar” que el ascensor vuelva a operar. La función de un circuito de seguridad es llevar el equipo a un estado controlado cuando detecta una condición que no debe ignorarse.
Señales comunes de falla de un relé
Los síntomas ayudan a orientar el diagnóstico, pero no identifican por sí solos el componente dañado. Una bobina que no recibe tensión puede parecer averiada aunque el relé esté en buen estado; a la inversa, una salida electrónica defectuosa puede mantener la bobina energizada indebidamente.
Estas son señales frecuentes:
- El ascensor queda fuera de servicio de manera intermitente y se recupera tras una vibración, reinicio autorizado o cambio de temperatura.
- La puerta intenta abrir o cerrar, pero no completa la secuencia o pierde una confirmación de estado.
- Se escucha la activación de un relé, pero la carga asociada no responde.
- Un relé permanece activado cuando debería liberarse, o no cambia de estado al recibir el mando.
- Hay calentamiento inusual, olor a material recalentado, carcasa decolorada o terminales dañados.
- La bobina presenta circuito abierto, corto o valores fuera de la especificación del fabricante.
- Los contactos muestran continuidad errática, resistencia elevada o adherencia.
- Aparecen fallas repetidas vinculadas a una misma entrada, salida o tarjeta del controlador.
No se debe confundir una falla del relé con la causa que la originó. Sobretensiones, conexiones flojas, humedad, cargas superiores a la capacidad, diodos de supresión dañados, bobinas de contactores deterioradas o una orden de control anómala pueden destruir un relé nuevo.
Verifique el voltaje de bobina y las capacidades de contacto
El voltaje de la bobina es uno de los primeros datos que debe confirmarse. Un relé de 24 VDC no es intercambiable con uno de 24 VAC, aunque el valor numérico coincida. También cambian el consumo, la polaridad en algunos modelos con diodo o LED y la respuesta del circuito de mando.
Revise, como mínimo:
| Dato que se debe confirmar | Por qué importa |
|---|---|
| Voltaje nominal de bobina | Evita que el relé no atraiga, se sobrecaliente o se dañe |
| Tipo de alimentación de bobina | Distingue AC de DC y evita incompatibilidades de polaridad |
| Configuración de contactos | Determina si la lógica requiere NA, NC, conmutado o varios polos |
| Corriente y tensión nominal de contactos | Deben soportar la carga y el tipo de conmutación previstos |
| Tipo de carga | Cargas inductivas, como bobinas y motores, exigen una evaluación específica |
| Montaje y distribución de terminales | Define si encaja física y eléctricamente en la base o tarjeta |
| Supresión incorporada | Diodos, resistencias o circuitos RC pueden afectar la señal de control |
La capacidad indicada en la carcasa suele ser una referencia bajo condiciones definidas. No asuma que un contacto apto para una carga resistiva tiene la misma capacidad para una carga inductiva. Al abrir una bobina, por ejemplo, se puede producir un transitorio que acelera el desgaste de contactos si el circuito no cuenta con la supresión adecuada.
También conviene distinguir entre corriente de carga sostenida y corriente de arranque. Una carga puede consumir poco en régimen, pero exigir un pico superior al cerrar el contacto. Consulte el diagrama y la documentación técnica de la maniobra antes de seleccionar el repuesto.
Diagnostique el circuito antes de reemplazarlo
El método más confiable es seguir la señal desde la orden de mando hasta la carga, con el diagrama eléctrico correcto y medidas tomadas por personal calificado. Reemplazar piezas por prueba y error puede aumentar el tiempo fuera de servicio y complicar la identificación de la causa.
Secuencia práctica de diagnóstico
- Registre el síntoma, las condiciones en que aparece y los códigos o indicadores de falla del controlador.
- Aplique el procedimiento de seguridad correspondiente antes de acceder al tablero o a componentes energizados.
- Compare el estado esperado del relé con el esquema: cuándo debería energizarse y qué contacto debería cambiar.
- Inspeccione visualmente terminales, bases, conectores, fusibles, pistas, soldaduras y señales de recalentamiento.
- Mida la tensión en la bobina cuando existe la orden de activación. Hágalo con el método e instrumento apropiados para el equipo.
- Si la bobina recibe la tensión correcta, verifique si el relé cambia de estado y si los contactos entregan continuidad o tensión de salida según corresponda.
- Evalúe la carga y su cableado. Una carga en corto, una bobina defectuosa o un conductor averiado puede explicar la falla.
- Desenergice, etiquete conexiones cuando sea necesario y compare el componente retirado con la especificación aprobada antes de instalar el reemplazo.
Un error común es medir solamente continuidad en el relé desenergizado. Esa prueba puede revelar un contacto abierto o pegado, pero no detecta necesariamente una caída de tensión bajo carga, un problema intermitente o una bobina que falla al calentarse.
Otro error frecuente es usar el clic como diagnóstico definitivo. El sonido solo indica movimiento mecánico. No confirma la presión de contacto, la conductividad ni que la lógica del controlador esté enviando el comando correcto.
Haga coincidir tarjetas, conectores y revisiones
Cuando el componente es una tarjeta de relés, la compatibilidad se debe validar a nivel de conjunto. La forma, el número de relés o una fotografía general son datos insuficientes para comprar o instalar una pieza.
Compruebe estos puntos antes de sustituir una tarjeta:
- Referencia completa impresa en la tarjeta y, cuando exista, número de parte del fabricante.
- Revisión o versión de hardware, incluidas letras, sufijos y códigos de fabricación relevantes.
- Marca y familia del controlador o sistema donde se instalará.
- Número de conectores, tipo de carcasa, posición de guías y distribución de pines.
- Etiquetas de entradas y salidas, voltajes de alimentación y función de cada relé.
- Disposición de componentes y puntos de fijación.
- Compatibilidad declarada para la aplicación, especialmente si participa en puertas o seguridad.
- Estado de los arneses y conectores existentes; una tarjeta nueva no corrige un pin flojo u oxidado.
Las revisiones importan porque un mismo número base puede tener cambios en asignación de pines, firmware asociado, componentes o comportamiento de señal. Nunca fuerce un conector que no encaja de forma natural ni modifique el arnés para adaptar una tarjeta sin respaldo técnico.
Para interfaces entre módulos, una [tarjeta de interfaz con relés para ascensor](/products/interface-board-relay-board-lift-parts-elevator-accessories/) debe seleccionarse revisando su referencia y las señales del sistema de destino, no únicamente por su aspecto externo.
Para compras B2B, conviene documentar la solicitud con fotografías nítidas de ambas caras de la tarjeta, etiqueta completa, conectores, modelo de controlador y descripción de la falla. Kelevator suministra repuestos multimarca para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; esos datos permiten contrastar mejor la pieza requerida con la aplicación real.
Pruebe el sistema después del reemplazo
La verificación final debe confirmar tanto la operación del componente como la recuperación segura de la función afectada. Instalar un relé o una tarjeta y comprobar solo que el ascensor “arranca” deja pruebas importantes sin realizar.
Después del reemplazo, siga el procedimiento técnico aplicable y revise:
- Que la pieza esté bien asentada, fijada y conectada.
- Que no haya cables atrapados, terminales flojos ni polaridad invertida en circuitos DC.
- Que la bobina reciba la tensión prevista y que los contactos cambien de estado de forma consistente.
- Que la función intervenida opere en ciclos repetidos, no solo una vez.
- Que puertas, señales, nivelación y demás funciones vinculadas respondan de acuerdo con la lógica del sistema.
- Que no existan calentamientos anormales, ruido de conmutación persistente o nuevos códigos de falla.
- Que los circuitos de seguridad conserven su comportamiento esperado y no hayan quedado puentes temporales instalados durante el diagnóstico.
Documente la referencia retirada, la referencia instalada, las mediciones relevantes y el resultado de las pruebas. Este registro facilita futuras intervenciones, ayuda a detectar fallas recurrentes y mejora la trazabilidad de los repuestos.
Preguntas frecuentes sobre relés de ascensor
¿Se puede reemplazar un relé por otro con el mismo voltaje?
No necesariamente. Además del voltaje de bobina, deben coincidir o ser técnicamente adecuados la alimentación AC/DC, configuración de contactos, capacidad de conmutación, montaje, terminales y requisitos de supresión. En una tarjeta, también importa la compatibilidad electrónica y física del conjunto.
¿Un relé caliente siempre está dañado?
No. Algunos relés pueden elevar su temperatura durante la operación normal, según su diseño y carga. Sin embargo, calor excesivo, decoloración, olor a quemado o fallas intermitentes justifican una inspección. Debe revisarse tanto el relé como la carga que conmuta.
¿Conviene reparar una tarjeta de relés o cambiarla?
Depende de la falla, la disponibilidad de información técnica, el estado de pistas y conectores, y la criticidad del circuito. En circuitos de seguridad o cuando la causa no está clara, la prioridad debe ser restaurar la función conforme al diseño, no hacer una reparación improvisada. Una inspección técnica puede determinar si el daño se limita a un componente reemplazable.
¿Por qué falla de nuevo un relé recién instalado?
Puede haber una causa externa: tensión de bobina incorrecta, transitorios, carga con consumo excesivo, contacto flojo, humedad, mala disipación térmica o señal de control defectuosa. Antes de instalar otra unidad, se debe medir y corregir la condición que está forzando el circuito.
Para seleccionar un relé de ascensor o una tarjeta compatible, reúna la referencia completa, el diagrama o datos del controlador, el voltaje de bobina, la función del circuito y fotos de conectores. Con esa información podrá evaluar el repuesto con criterio técnico y reducir sustituciones incorrectas.
