Las placas de relé del circuito de seguridad en ascensores Toshiba cumplen una función crítica: confirmar que toda la cadena de seguridad esté cerrada antes de permitir movimiento, nivelación o reapertura controlada. En términos prácticos, estas placas reciben señales de elementos como cerraduras de puertas, contactos de finales de carrera, límites, paradas de emergencia y otros dispositivos interbloqueados. Si cualquiera de esos puntos se abre, el tablero de seguridad corta la autorización de marcha y ayuda a evitar movimientos inseguros del equipo. Para empresas de mantenimiento, administradores de edificios y contratistas de modernización en Colombia, elegir la placa correcta no es solo una compra de repuesto: es una decisión que influye en la continuidad operativa, el tiempo fuera de servicio y la trazabilidad técnica.
En ciudades como Bogotá, Medellín, Cali, Barranquilla y Cartagena, donde existe una mezcla de edificios residenciales, hospitales, hoteles, centros comerciales y complejos empresariales, la disponibilidad de repuestos compatibles para ascensores Toshiba tiene un impacto directo sobre los cronogramas de mantenimiento. Además, en zonas logísticas vinculadas a puertos como Buenaventura y Cartagena, así como centros de distribución en la Sabana de Bogotá, la calidad del embalaje, la verificación de modelo y la rapidez de respuesta del proveedor son factores tan importantes como el precio.
Esta guía está orientada al mercado colombiano y resume cómo funcionan estas placas, cuáles son los síntomas típicos de falla, qué revisar antes de comprar, cómo confirmar compatibilidad y qué pruebas se deben realizar después del reemplazo. También explica qué documentación debe entregar un proveedor serio y qué prácticas de inspección ayudan a prevenir fallas repetitivas en el circuito de seguridad.

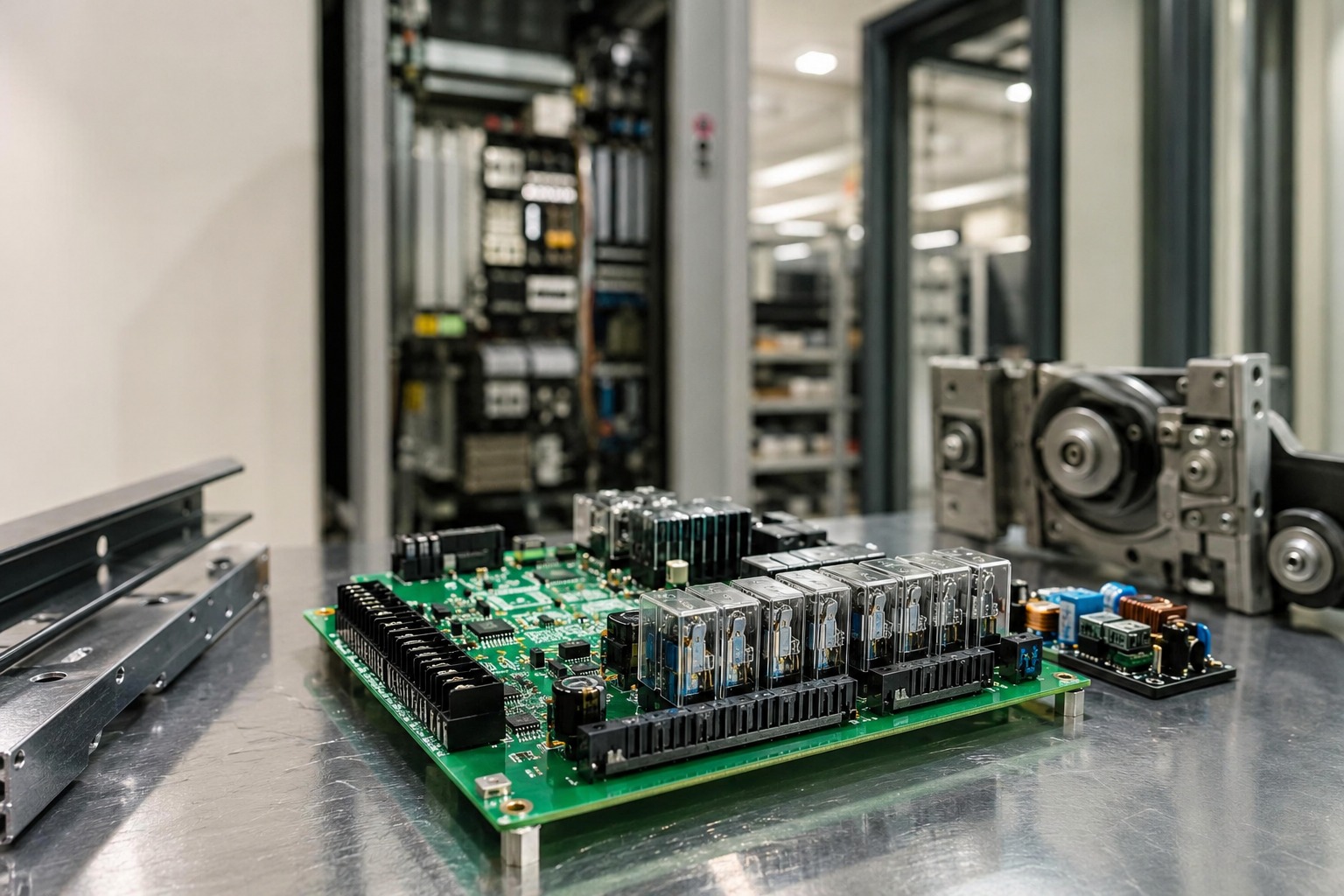

Qué hacen las placas de relé del circuito de seguridad
La placa de relé del circuito de seguridad actúa como un punto de validación lógica y eléctrica dentro del sistema del ascensor. Su misión principal es verificar que los dispositivos de seguridad conectados en la cadena se encuentren en el estado correcto. Cuando la secuencia es válida, la placa energiza o libera los relés necesarios para autorizar la operación. Si detecta una apertura o una anomalía, genera el bloqueo correspondiente.

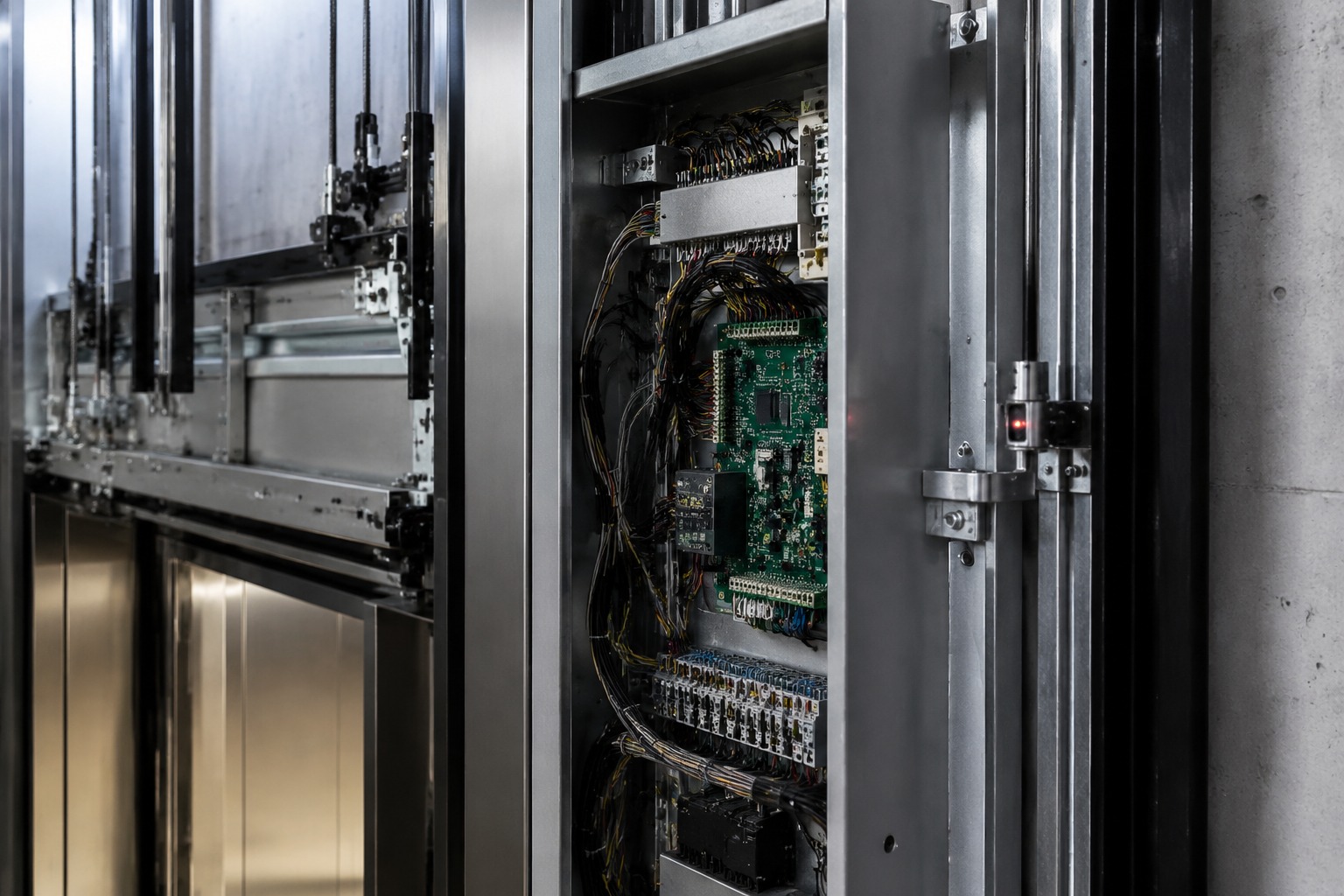

En un sistema Toshiba, esta placa puede interactuar con otros módulos del ascensor, como tarjetas de expansión, tarjetas de comunicación de techo de cabina y tableros de control principales. Por eso, al buscar un reemplazo, no basta con identificar “una placa similar”; se debe revisar versión, número de parte, revisión de hardware, distribución de terminales y comportamiento lógico frente al sistema existente. Quien necesite revisar opciones puede consultar una placa de relé del circuito de seguridad para ascensor Toshiba y compararla con el equipo instalado en sitio.
Entre sus funciones más habituales están:
- Supervisar el estado de la cadena de puertas.
- Confirmar condiciones de seguridad antes del arranque.
- Transmitir señales de fallo al control principal.
- Ayudar a aislar eventos de apertura accidental o desconexión.
- Coordinar enclavamientos con otros módulos del sistema.
- Contribuir a diagnósticos más rápidos cuando existe una falla recurrente.
En edificios con alto tráfico, como hospitales en Bogotá o complejos comerciales en Medellín, una placa estable y correctamente identificada reduce el riesgo de paradas intermitentes. Estas fallas intermitentes son de las más costosas, porque consumen muchas horas de diagnóstico y generan reclamaciones de usuarios incluso cuando el equipo vuelve a operar de forma temporal.
| Función de la placa | Elemento supervisado | Efecto si está correcto | Efecto si falla | Riesgo operativo | Importancia en mantenimiento |
|---|---|---|---|---|---|
| Validación de cadena | Cerraduras de puerta | Autoriza secuencia | Bloquea marcha | Alta indisponibilidad | Muy alta |
| Interbloqueo | Contactos de seguridad | Comunicación estable | Señal errática | Paradas repentinas | Alta |
| Relé de permiso | Entradas de control | Movimiento permitido | Equipo inmovilizado | Suspensión del servicio | Muy alta |
| Detección de apertura | Puertas de cabina y piso | Operación normal | Fallo de seguridad | Crítico | Muy alta |
| Transmisión de alarma | Control principal | Diagnóstico rápido | Falla difícil de rastrear | Media-alta | Alta |
| Coordinación con módulos | Tarjetas auxiliares | Respuesta coherente | Conflicto lógico | Falla intermitente | Alta |
La tabla anterior resume por qué esta placa no debe tratarse como un componente genérico. Aunque físicamente varias tarjetas puedan parecer parecidas, la lógica, tensión de trabajo, asignación de pines y respuesta frente a fallos pueden variar entre series y revisiones.
Síntomas comunes de fallas en el circuito de seguridad
Una falla en la placa de relé no siempre se presenta como una avería evidente. Con frecuencia, el primer indicio es un comportamiento irregular del ascensor: no arranca, arranca y se detiene, no registra correctamente el cierre de puertas o queda bloqueado tras una intervención de mantenimiento. En el entorno colombiano, donde la variación de temperatura, humedad, polvo fino de obra civil o fluctuaciones eléctricas pueden influir en el estado de los componentes, conviene distinguir entre una falla real de la placa y una falla externa reflejada en la placa.
Los síntomas más frecuentes incluyen:
- Ascensor fuera de servicio sin daño mecánico visible.
- Indicaciones de fallo de seguridad repetitivas en el panel de control.
- Relés que no energizan o quedan pegados.
- Errores intermitentes tras el cierre de puertas.
- Reinicio temporal del equipo sin solución definitiva.
- Paradas recurrentes en horas de mayor tráfico.
Un técnico experimentado no concluye de inmediato que la tarjeta está dañada. Primero verifica cableado, continuidad de contactos, fusibles, fuentes, conectores, óxido, soldaduras, estado de terminales y señales de entrada. Muchas veces el síntoma “falla de placa” se origina en un interruptor de puerta fatigado, en una vibración persistente del gabinete o en una fuente inestable.
| Síntoma observado | Causa probable en campo | Posible relación con la placa | Prioridad de revisión | Impacto al usuario | Acción recomendada |
|---|---|---|---|---|---|
| No hay autorización de marcha | Cadena abierta | Entrada no validada | Inmediata | Alta | Revisar contactos y entradas |
| Paradas intermitentes | Conector flojo | Relé inestable | Alta | Alta | Inspección de terminales |
| Error después del cierre | Desajuste de cerradura | Lectura tardía | Alta | Media-alta | Medir continuidad y tiempos |
| Equipo bloqueado tras tormenta | Evento eléctrico | Daño en componentes | Alta | Alta | Revisión de fuente y tarjeta |
| Relé no conmuta | Bobina o pista dañada | Falla directa de placa | Muy alta | Alta | Comparar con repuesto compatible |
| Diagnóstico inconsistente | Falso contacto | Lectura errática | Media | Media | Revisión completa de conexiones |
En edificios antiguos de zonas céntricas de Cali o Barranquilla, donde el tráfico y la antigüedad del sistema generan mayor desgaste, las fallas intermitentes suelen ser más difíciles de rastrear. Allí es esencial combinar observación del histórico de eventos, pruebas de continuidad y comparación con documentación técnica. También es conveniente revisar si la falla aparece solo en horas de alta humedad, después de cortes eléctricos o cuando se ejecutan maniobras concretas.
Notas para la compra de placas Toshiba
Al buscar una placa Toshiba para el circuito de seguridad, el error más común es pedir el repuesto únicamente por fotografía o por referencia parcial. Para reducir devoluciones y tiempos de inmovilización, se debe reunir un paquete mínimo de información técnica antes de emitir la orden de compra.
Los datos más útiles son:
- Marca y serie del ascensor.
- Número de parte completo de la tarjeta.
- Código impreso en la placa y revisión.
- Fotografías nítidas del frente y reverso.
- Ubicación de conectores y etiquetado de terminales.
- Descripción del fallo observado.
- Modelo del control principal y módulos relacionados.
Si el sistema también involucra módulos auxiliares, puede ser útil revisar la relación con una tarjeta de expansión Toshiba para ascensor o con una tarjeta de comunicación del techo de cabina Toshiba, ya que algunas fallas aparentes en la cadena de seguridad se ven afectadas por señales provenientes de estos conjuntos.
En el mercado colombiano, los compradores técnicos suelen valorar cuatro cosas: coincidencia de modelo, condición funcional del repuesto, protección durante el transporte y soporte de posventa. Esto es especialmente relevante cuando el repuesto viaja hacia Medellín, Bucaramanga, Pereira o Cartagena y debe resistir manipulación logística entre bodega, transporte terrestre y montaje en sitio.
| Dato de compra | Por qué importa | Error si no se verifica | Cómo confirmarlo | Nivel de criticidad | Resultado esperado |
|---|---|---|---|---|---|
| Número de parte | Define compatibilidad real | Compra incorrecta | Foto de etiqueta | Muy alta | Coincidencia exacta |
| Revisión de hardware | Evita diferencias lógicas | Fallo al instalar | Código impreso | Muy alta | Versión adecuada |
| Distribución de conectores | Impide errores de cableado | Montaje imposible | Comparación visual | Alta | Conexión correcta |
| Tensión de trabajo | Protege componentes | Daño o bloqueo | Ficha técnica | Muy alta | Operación segura |
| Estado del repuesto | Reduce riesgo en campo | Vida útil incierta | Pruebas previas | Alta | Funcionamiento estable |
| Embalaje protector | Evita daños por transporte | Golpes o humedad | Confirmación del proveedor | Media-alta | Entrega segura |
Un proveedor profesional no se limita a “despachar lo que parece igual”. Debe revisar coincidencia de modelo, controlar el estado del producto, proteger el empaque y responder con agilidad frente a dudas técnicas previas a la compra. Esto ayuda a las compañías de mantenimiento a reducir tiempos muertos y evita que el técnico en obra reciba una pieza dudosa cuando el ascensor sigue detenido.
Cómo los técnicos verifican la compatibilidad
La compatibilidad se verifica en varios niveles, no solo por apariencia. Primero se comparan número de parte, revisión y arquitectura física. Luego se revisan variables eléctricas, tipo de relé, terminales, entradas y salidas. Por último, se analiza la integración con el sistema completo del ascensor. Esto incluye la comunicación o interacción con otras tarjetas, la lógica de autorización y la secuencia del circuito de seguridad.
Una verificación profesional normalmente incluye:
- Inspección visual de la tarjeta instalada y del reemplazo.
- Comparación del código de parte y la revisión.
- Revisión del plano o diagrama del gabinete.
- Confirmación de tensión y especificaciones de relés.
- Análisis del contexto de la falla, para descartar causas externas.
- Consulta de fotografías, etiquetas y conectores antes del despacho.
En nuestro trabajo con empresas de mantenimiento y distribuidores, la capacidad tecnológica se concentra en el cotejo cuidadoso de modelos, revisión de imágenes de alta definición, confirmación cruzada de referencias y validación de compatibilidad antes de enviar el repuesto. Esta práctica reduce errores frecuentes en modernizaciones parciales, donde un ascensor puede mantener partes originales y módulos sustituidos en diferentes momentos de su vida útil.
La capacidad de fabricación también se refleja en la selección del producto, la inspección estable de calidad y el acondicionamiento adecuado para transporte. Para tarjetas electrónicas, esto significa control visual, protección contra vibración, manejo cuidadoso del empaque y preparación orientada a tránsito nacional e internacional. En rutas de abastecimiento hacia Colombia, donde el componente puede pasar por consolidación de carga, aduanas y distribución terrestre, esta disciplina evita daños evitables.
En cuanto a la capacidad de servicio, el valor real está en la respuesta rápida, el apoyo para cotejo de modelo y la comunicación clara con el cliente técnico. Cuando una empresa de mantenimiento necesita devolver un ascensor a servicio en menos tiempo, contar con un proveedor que entienda el impacto del tiempo de parada hace una diferencia tangible.
| Punto de verificación | Qué compara el técnico | Herramienta habitual | Riesgo si se omite | Señal de compatibilidad | Comentario práctico |
|---|---|---|---|---|---|
| Referencia | Número de parte | Fotografía y etiqueta | Muy alto | Código idéntico | Paso básico obligatorio |
| Revisión | Versión de tarjeta | Serigrafía | Muy alto | Revisión coincidente | No asumir equivalencia |
| Conectores | Posición y formato | Comparación visual | Alta | Ubicación igual | Evita montaje errado |
| Especificación eléctrica | Tensión y señales | Plano o ficha | Muy alto | Parámetros válidos | Clave para seguridad |
| Entorno del sistema | Otras tarjetas relacionadas | Diagrama del control | Alta | Integración coherente | Importante en modernización |
| Condición del repuesto | Estado físico y funcional | Inspección previa | Media-alta | Pieza bien conservada | Reduce incidencias tempranas |
La tabla muestra que la compatibilidad no es una sola pregunta, sino una secuencia de confirmaciones. En Bogotá y Medellín, donde la exigencia de disponibilidad es alta en edificios corporativos y hospitales, este proceso previo evita desplazamientos adicionales del técnico y reduce reinstalaciones.
Pruebas de la cadena de seguridad después del reemplazo
Una vez instalada la placa, el trabajo no termina. Es obligatorio comprobar que toda la cadena de seguridad opere según lo esperado. La prueba debe realizarse siguiendo procedimientos internos, normativa aplicable y buenas prácticas del fabricante o del mantenedor responsable. La meta no es solo verificar que el ascensor “arranque”, sino confirmar que se detenga o bloquee correctamente ante una condición insegura.
Las pruebas posteriores suelen abarcar:
- Verificación de energización de relés y señales de entrada.
- Confirmación de continuidad en puntos clave de la cadena.
- Prueba de respuesta del sistema frente a aperturas controladas.
- Validación del cierre de puertas y autorización de marcha.
- Ensayo de funcionamiento repetitivo para detectar intermitencias.
- Revisión del registro de fallos o indicadores del tablero.
En ascensores de uso intensivo, como clínicas, hoteles o torres mixtas en Cartagena y Barranquilla, la recomendación práctica es hacer pruebas repetidas en diferentes ciclos y no limitarse a un solo arranque exitoso. Las fallas intermitentes pueden reaparecer cuando aumentan temperatura, vibración o carga de tráfico.
| Prueba posterior | Objetivo | Resultado esperado | Frecuencia sugerida | Riesgo detectado | Observación |
|---|---|---|---|---|---|
| Lectura de entradas | Confirmar señales válidas | Estados coherentes | En puesta en marcha | Señal perdida | Base del diagnóstico |
| Continuidad de cadena | Detectar aperturas | Circuito estable | Inicial y repetida | Contacto defectuoso | Muy útil en fallas intermitentes |
| Prueba de cierre de puertas | Validar enclavamiento | Permiso correcto | Varias veces | No autorización | Clave en servicio real |
| Simulación controlada de fallo | Comprobar bloqueo | Respuesta segura | Según protocolo | No disparo de seguridad | Debe hacerla personal calificado |
| Ciclos repetidos | Encontrar intermitencias | Estabilidad continua | 10 a 20 ciclos | Fallo aleatorio | Recomendado en alto tráfico |
| Registro final | Dejar trazabilidad | Informe completo | Siempre | Falta de evidencia | Útil para mantenimiento futuro |
Además de las pruebas funcionales, conviene registrar fecha de cambio, código de la placa retirada, razón del reemplazo, mediciones relevantes y resultados de la verificación. Esta trazabilidad ayuda mucho cuando el edificio tiene contratos de mantenimiento con auditoría o cuando existe un historial de fallas recurrentes.
Documentación que deben entregar los proveedores
Un suministro profesional de placas de seguridad no debe llegar al cliente como una pieza sin contexto. La documentación mínima ayuda a confirmar que el repuesto corresponde a la necesidad real y que podrá instalarse con menor incertidumbre. Esto es particularmente importante para distribuidores y empresas de mantenimiento en Colombia que manejan inventarios técnicos y necesitan justificar compras ante clientes finales, interventores o administraciones.
La documentación recomendable incluye:
- Confirmación de referencia o coincidencia de modelo.
- Fotografías del producto real.
- Estado del repuesto y revisión visual.
- Datos básicos de empaque y despacho.
- Etiquetado claro para trazabilidad.
- Soporte de consulta antes de la compra.
Cuando el proveedor también atiende modernizadores, contratistas y propietarios de edificios, la claridad documental ayuda a coordinar compras con tiempos ajustados. En proyectos ubicados en polos de inversión como Bogotá, Medellín o la zona portuaria de Cartagena, una documentación ordenada reduce retrasos en aprobación y recepción de material.
| Documento o dato | Contenido esperado | Beneficio para el comprador | Momento de entrega | Valor técnico | Comentario |
|---|---|---|---|---|---|
| Confirmación de modelo | Referencia y revisión | Reduce error de compra | Antes del pago | Muy alto | Base de la compatibilidad |
| Fotos del producto | Frente, reverso, etiquetas | Validación visual | Antes del despacho | Alta | Muy útil para el técnico |
| Estado de inspección | Revisión física básica | Menor incertidumbre | Previo a envío | Alta | Mejora confianza |
| Información de empaque | Protección y rotulado | Evita daño logístico | Previo a envío | Media-alta | Importante en tarjetas |
| Datos de trazabilidad | Lote o identificación interna | Seguimiento posterior | Con la entrega | Media | Útil para inventarios |
| Canal de soporte | Contacto para dudas | Respuesta más rápida | Desde la cotización | Alta | Clave en urgencias |
La tabla anterior no sustituye la documentación regulatoria o contractual que cada proyecto pueda requerir, pero sí refleja el estándar mínimo que un comprador técnico suele esperar cuando necesita piezas confiables para volver a poner en marcha un ascensor.
Consejos de mantenimiento e inspección
La mejor forma de reducir fallas del circuito de seguridad es combinar inspección periódica, limpieza controlada, revisión de conexiones y trazabilidad histórica. Muchas tarjetas fallan antes de tiempo no por defecto propio, sino por condiciones de entorno: vibración constante, calor excesivo dentro del gabinete, polvo acumulado, humedad, terminales fatigados o variaciones de voltaje.
Buenas prácticas recomendadas:
- Inspeccionar terminales, conectores y aprietes en visitas programadas.
- Revisar signos de recalentamiento, sulfatación o fisuras.
- Confirmar estabilidad de la alimentación eléctrica.
- Mantener el gabinete limpio y con ventilación adecuada.
- Registrar microfallas antes de que escalen a indisponibilidad total.
- No puentear la cadena de seguridad como solución permanente.
En zonas costeras como Cartagena o Barranquilla, la salinidad y la humedad pueden acelerar oxidación y deterioro de contactos. En ciudades de clima variable como Bogotá, los cambios térmicos y la presencia de polvo de obra en edificios en remodelación pueden afectar conectores y superficies de contacto. Por eso, el plan de mantenimiento debería adaptarse al entorno real del edificio y no seguir una rutina idéntica para todos los sitios.
Para 2026, se observan tres tendencias claras en el sector: mayor digitalización del mantenimiento, más exigencia documental en compras técnicas y una presión creciente por sostenibilidad y vida útil extendida de componentes. La digitalización permitirá registrar eventos de seguridad con mayor detalle y relacionarlos con fallas repetitivas. En política y cumplimiento, los compradores priorizarán proveedores con mejor trazabilidad y respuesta técnica. En sostenibilidad, crecerá el interés por reparar donde sea viable, sustituir con compatibilidad correcta para evitar descarte innecesario y optimizar logística para reducir paradas largas y visitas repetidas.
El gráfico de línea representa una tendencia de crecimiento estimado de la demanda de repuestos de seguridad para ascensores en el mercado colombiano. El aumento es coherente con la madurez del parque instalado, los proyectos de modernización y la necesidad de reducir tiempos de inactividad en edificios de alto uso.
El gráfico de barras muestra que los sectores hospitalario y comercial suelen concentrar una demanda técnica mayor, debido a la criticidad del servicio y al elevado volumen de maniobras diarias. En estos entornos, una falla de la cadena de seguridad tiene un costo operativo inmediato.
El gráfico de área ilustra el desplazamiento del mercado desde compras basadas solo en precio hacia decisiones con mayor validación técnica previa. Esto es especialmente visible en contratos de mantenimiento profesional y en proyectos de modernización donde un error de compatibilidad puede detener la obra.
La comparación resalta por qué un proveedor especializado aporta valor más allá del precio unitario. En repuestos críticos como una placa del circuito de seguridad, la coincidencia de modelo, el soporte técnico y la protección del producto durante el envío pueden evitar costos mucho mayores por inmovilización.
Preguntas frecuentes sobre placas de relé del circuito de seguridad
¿Una falla de seguridad siempre significa que la placa está dañada?
No. Puede tratarse de una cerradura, un cable, un conector, un contacto intermitente, una alimentación inestable o una combinación de factores. La placa debe evaluarse dentro del sistema completo.
¿Se puede reemplazar por una tarjeta parecida si la referencia exacta no está visible?
No es recomendable. Deben verificarse número de parte, revisión, conectores y parámetros eléctricos. La similitud visual no garantiza compatibilidad funcional.
¿Qué información conviene enviar al proveedor antes de comprar?
Fotos del frente y reverso, etiqueta, código de parte, revisión, fotos del gabinete, descripción de la falla y, si es posible, imagen del plano o del módulo relacionado.
¿Por qué también revisan tarjetas de expansión o comunicación?
Porque una falla en módulos relacionados puede alterar señales o generar síntomas que parecen originarse en la placa de seguridad. La verificación integral ahorra tiempo.
¿Qué sectores en Colombia suelen requerir más este tipo de repuesto?
Hospitales, centros comerciales, hoteles, edificios de oficinas, conjuntos residenciales de gran altura y proyectos de modernización de ascensores con alto uso diario.
¿Qué debe hacer el técnico después de instalar la tarjeta?
Ejecutar pruebas de la cadena de seguridad, validar entradas y salidas, comprobar la respuesta ante fallos controlados y dejar trazabilidad del trabajo realizado.
¿Qué distingue a un buen proveedor?
Verificación cuidadosa del modelo, inspección estable de calidad, embalaje protector, comunicación rápida y apoyo para reducir tiempo fuera de servicio.
¿Cómo influye la ubicación del edificio en la vida útil de la placa?
La humedad, salinidad, polvo, calor y calidad de la energía eléctrica pueden acelerar desgaste o fallas. Cartagena y Barranquilla, por ejemplo, exigen especial atención a corrosión; Bogotá y Medellín suelen demandar control de polvo, vibración y estabilidad de conexiones.
En conclusión, la placa de relé del circuito de seguridad es un componente esencial para la operación segura del ascensor Toshiba. En Colombia, donde la continuidad del servicio es clave para edificios residenciales, comerciales y hospitalarios, la mejor decisión de compra combina identificación técnica precisa, soporte de proveedor y pruebas cuidadosas después del reemplazo. Cuando el abastecimiento se basa en coincidencia real de modelo, control de calidad, embalaje protector y respuesta ágil, el resultado es menos tiempo de inactividad y una reposición más confiable para el cliente final.
