Un panel táctil de ascensor puede sustituir botoneras convencionales, integrar indicadores de piso y ofrecer una interfaz más flexible, pero no es un cambio meramente estético. Su desempeño depende de la tecnología de detección, la electrónica de control, el cableado, la configuración de pisos y la capacidad de seguir operando de forma segura ante una falla.
Antes de actualizarlo, conviene identificar si se requiere una botonera táctil, una pantalla de información, un sistema combinado o una modernización completa del tablero de mando. La referencia del controlador, el protocolo de comunicación, las entradas y salidas disponibles, la alimentación y los requisitos de accesibilidad definen si un panel será viable en una instalación existente.
Cómo funcionan los paneles táctiles de ascensor

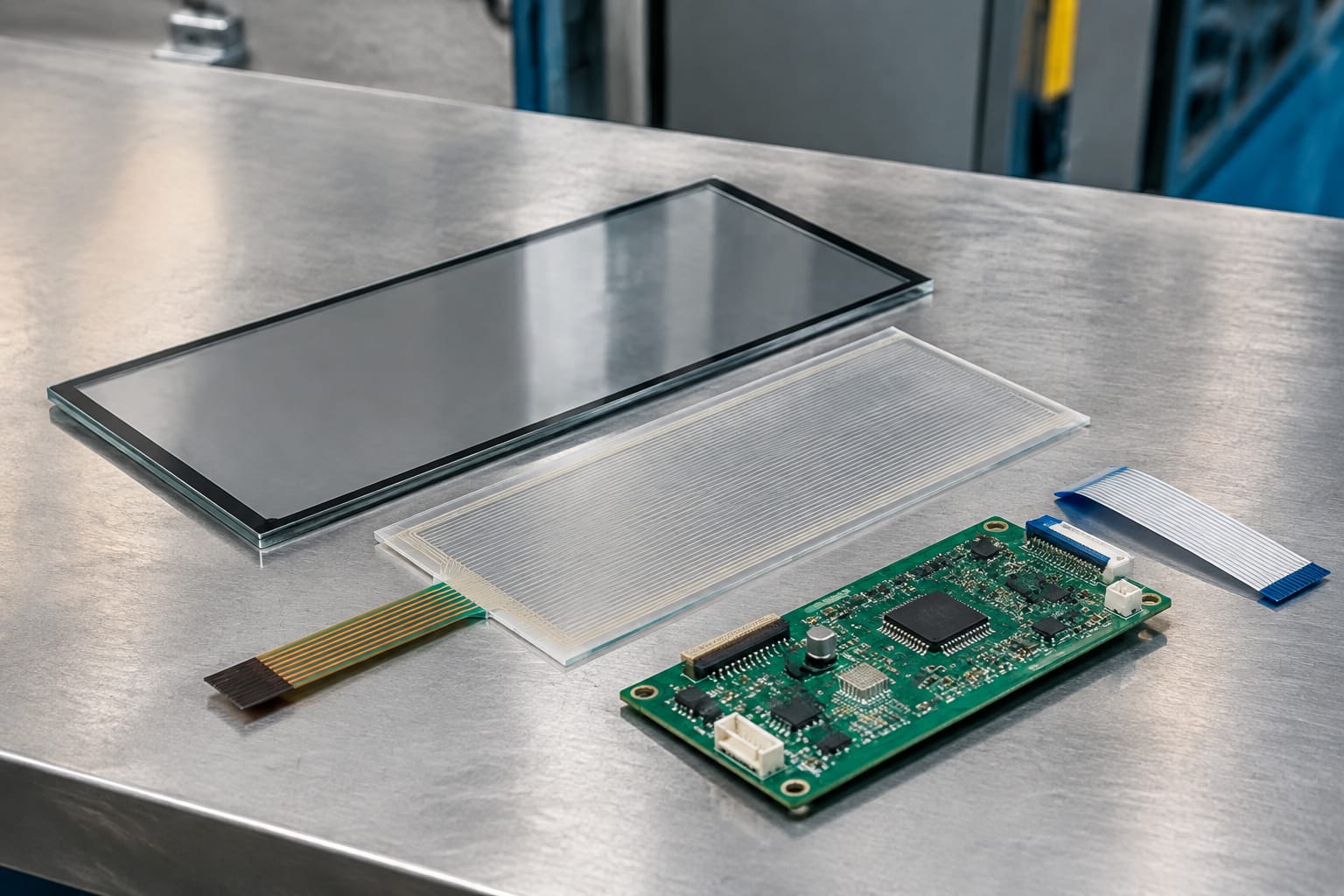

Un elevator touch panel es una interfaz que recibe la selección del usuario mediante una superficie sensible al toque. La orden no viaja directamente al motor: el panel interpreta la pulsación y la transmite al controlador de cabina, al controlador de puertas o al tablero de maniobras, según la arquitectura del ascensor.
En una botonera táctil de selección de pisos, cada zona de toque representa una orden, como ir al piso 8, abrir puertas, cerrar puertas, activar alarma o solicitar una función autorizada. El panel suele incluir una placa electrónica que gestiona la detección, los indicadores luminosos, la comunicación y, en ciertos diseños, la pantalla.
Las tecnologías más habituales son:
- Capacitiva: detecta el cambio eléctrico producido por el dedo sobre una superficie conductiva. Permite frentes lisos y una respuesta rápida, pero puede verse afectada por humedad, suciedad, guantes y la puesta a tierra deficiente.
- Resistiva: registra la presión al unir capas conductivas. Tolera el uso con guantes y puede ser útil en ciertas aplicaciones industriales, aunque su superficie puede desgastarse con el uso.
- Óptica o infrarroja: utiliza sensores para identificar la interrupción de un haz. Su operación depende de que el marco, los emisores y receptores permanezcan limpios y alineados.
- Botón electrónico de superficie: conserva áreas de pulsación definidas, aunque no necesariamente una pantalla táctil completa. Es una opción frecuente cuando se busca apariencia plana con funciones delimitadas.
La interfaz puede conectarse mediante entradas discretas, bus serial, CAN, RS-485 u otro protocolo propio del fabricante. Por eso, que dos paneles tengan el mismo número de pisos no significa que sean intercambiables.

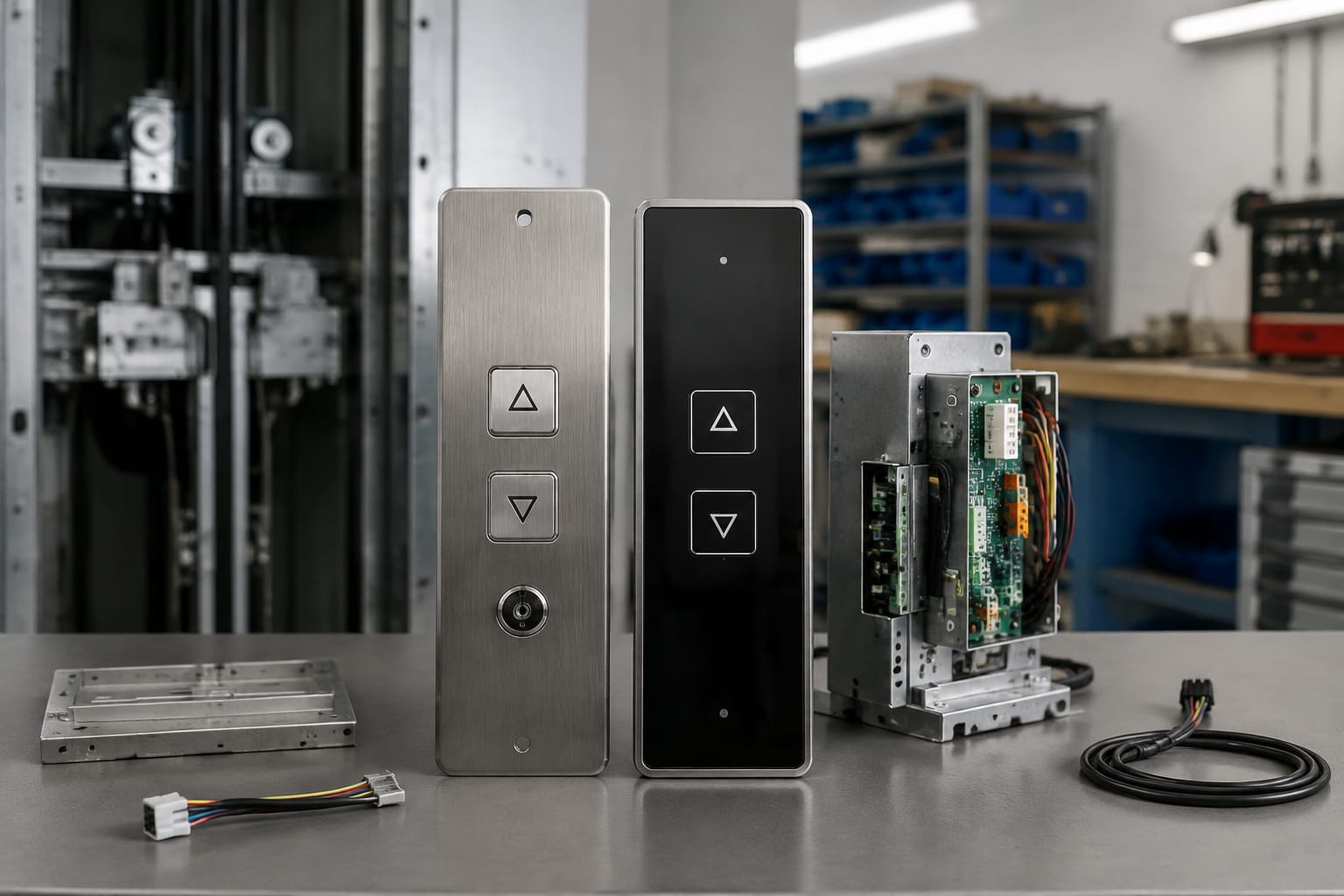

Botones táctiles frente a botones mecánicos
La decisión entre botones táctiles y pulsadores mecánicos debe partir del uso del edificio, el ambiente y la capacidad de mantenimiento. Un panel táctil ofrece una superficie continua y opciones de interfaz; un botón mecánico ofrece una acción física reconocible y, en muchos casos, un diagnóstico más directo.
| Criterio | Panel táctil | Botón mecánico |
|---|---|---|
| Interfaz visual | Puede combinar iconos, texto, estados y pantalla | Limitada a leyendas, anillos y lámparas |
| Respuesta al usuario | Requiere señal visual, sonora o háptica bien configurada | La pulsación física entrega confirmación inmediata |
| Limpieza | Superficie plana, con menos ranuras | Requiere limpieza entre pulsadores y biseles |
| Operación con guantes | Depende de la tecnología | Normalmente consistente |
| Resistencia al uso | Depende del vidrio, la cubierta y la electrónica | Depende de la vida mecánica del pulsador |
| Diagnóstico | Puede exigir revisión de alimentación, comunicación y software | Suele aislarse por contacto, lámpara o cableado |
| Flexibilidad de diseño | Alta para distribución, idiomas y mensajes | Moderada; exige cambiar componentes físicos |
| Accesibilidad | Debe diseñarse con cuidado para no perder referencias físicas | Más fácil integrar relieve, Braille y separación física |
Un error frecuente es suponer que la interfaz táctil siempre representa una mejora funcional. En edificios con alto tránsito, usuarios con baja visión, guantes de trabajo, humedad recurrente o personal poco familiarizado con pantallas, una botonera mecánica robusta o una solución híbrida puede ser más apropiada.
La solución híbrida combina, por ejemplo, botones físicos para alarma, apertura de puertas y pisos principales con una pantalla para información de recorrido, mensajes o funciones de acceso. Así se evita depender de una única superficie para funciones críticas.
Opciones de pantalla e interfaz de usuario
No todos los paneles táctiles usan la misma clase de visualización. La pantalla debe elegirse por legibilidad, integración eléctrica, tamaño útil, entorno de cabina y funciones esperadas, no solo por resolución o apariencia.
Indicadores segmentados y pantallas LCD
Los indicadores LED segmentados muestran piso, dirección y estados básicos con alta visibilidad. Son apropiados cuando se busca una interfaz simple y fácil de interpretar. Las pantallas LCD permiten mostrar más información, como flechas, mensajes de servicio, fecha, hora o estados de operación, aunque es necesario confirmar su formato de comunicación y alimentación.
Cuando el proyecto requiere reemplazar un indicador existente, es indispensable cotejar dimensiones, tipo de conector, tensión, pinout y compatibilidad con el sistema de control. Un [panel LCD Monarch para ascensor](/products/monarch-system-lcd-display-panel-lift-parts-elevator-accessories/) ilustra el tipo de componente cuya referencia y sistema asociado deben verificarse antes de comprar.
Pantallas gráficas y táctiles
Una pantalla gráfica puede mostrar mapas de pisos, instrucciones de acceso, avisos de mantenimiento y contenido configurado por el operador. Es útil en proyectos donde el ascensor atiende varios niveles, tiene control de acceso o necesita mensajes claros para los usuarios.
Sin embargo, una pantalla gráfica no debe reemplazar funciones esenciales sin evaluar estas condiciones:
- Contraste suficiente con la iluminación real de la cabina.
- Tamaño de texto y símbolos legibles a una distancia razonable.
- Confirmación clara de la selección, por luz, sonido o vibración.
- Interfaz operable por usuarios con movilidad o visión reducida.
- Restricción de funciones administrativas para evitar cambios no autorizados.
- Comportamiento definido al reiniciarse o perder comunicación.
Diseño de la interfaz
Una buena interfaz de ascensor prioriza el destino y el estado actual. Los números de piso deben ser inequívocos, las flechas de dirección consistentes y los iconos de puertas, alarma y teléfono reconocibles. Los mensajes deben ser breves; un panel de cabina no es un espacio adecuado para textos extensos.
También conviene evitar depender solo del color. Si una orden se confirma únicamente con un cambio de color, usuarios con distintas capacidades visuales pueden no advertirlo. Combinar color, texto, icono y señal audible mejora la comprensión.
Síntomas comunes de falla en un panel táctil
Las fallas de un panel táctil no siempre se originan en la superficie. Pueden provenir de la fuente de alimentación, el cable viajero, conectores, tarjeta de interfaz, configuración, comunicaciones o el propio controlador. El diagnóstico debe separar la falla de entrada, la falla de indicación y la falla de ejecución de la orden.
Estos son síntomas frecuentes y sus causas posibles:
| Síntoma | Posibles causas que deben revisarse |
|---|---|
| No responde ninguna zona táctil | Falta de alimentación, conector suelto, tarjeta sin inicializar, comunicación caída, daño general del sensor |
| Una o varias zonas no responden | Área sensora dañada, desgaste, humedad, configuración errónea de pisos, falla localizada de la placa |
| Registra toques sin que haya usuario | Humedad, contaminación conductiva, interferencia eléctrica, sensibilidad mal calibrada, falla de puesta a tierra |
| Respuesta intermitente | Cableado fatigado, falso contacto, variaciones de alimentación, ruido eléctrico, software o comunicación inestable |
| Se ilumina la orden, pero el ascensor no actúa | Salida no recibida por el controlador, condición de seguridad activa, programación incorrecta, restricción de acceso |
| La pantalla está encendida pero no actualiza el piso | Pérdida de datos desde el controlador, protocolo incompatible, conexión de comunicación defectuosa |
| El panel se reinicia | Alimentación insuficiente, caída de tensión, fuente degradada, consumo adicional no previsto o falla interna |
No se debe corregir una activación errática aumentando o reduciendo la sensibilidad sin investigar el entorno eléctrico y el estado físico del conjunto. En tecnología capacitiva, una mala referencia de tierra o un cableado inadecuado puede generar lecturas falsas. En sistemas de comunicación, sustituir la pantalla sin cargar la configuración correcta puede dejar el equipo encendido, pero sin información útil.
La inspección debe comenzar con la documentación del equipo y seguir una secuencia controlada: comprobar alimentación, revisar conectores y cableado, verificar mensajes o códigos de diagnóstico, contrastar entradas y salidas, y confirmar la parametrización. Las intervenciones deben realizarlas técnicos competentes y con el ascensor fuera de servicio cuando corresponda.
Compatibilidad con controlador y comunicaciones
La compatibilidad es el principal criterio técnico al reemplazar una botonera o panel de ascensor. La apariencia, el tamaño del frente y el número de pisos son datos insuficientes para validar una sustitución.
Antes de seleccionar un equipo, documente lo siguiente:
- Marca, modelo y referencia del controlador de maniobras.
- Tipo de instalación: cabina, hall, destino, indicador o panel combinado.
- Número de paradas, sótanos, nomenclatura de pisos y funciones especiales.
- Tensión de alimentación, corriente disponible y polaridad.
- Tipo de señales: contactos secos, entradas de tensión, matriz, bus o protocolo serial.
- Conector, cantidad de pines, asignación de pines y longitud del cable.
- Requisitos de iluminación, zumbador, relés, llaves, lector de acceso y alarma.
- Versiones de firmware o parámetros necesarios.
- Dimensiones de corte, fijación, profundidad disponible y acabado del frente.
Si el sistema usa entradas discretas, es necesario confirmar qué señal espera cada entrada y cómo se comparte el común eléctrico. Si usa comunicación por bus, debe validarse el protocolo exacto, la dirección del dispositivo, la terminación y la configuración. Conectar un panel no compatible puede causar desde ausencia de respuesta hasta daños electrónicos.
Para proyectos que trabajan con tarjetas de botones específicas, una [tarjeta táctil ID 3300 para ascensor](/products/id-elevator-touch-button-board-3300-lift-parts/) o una [tarjeta de botones táctiles 3300/3600](/products/elevator-touch-button-board-3300-3600-lift-parts/) debe evaluarse contra la referencia del sistema y no únicamente por la similitud visual. Las denominaciones de producto no reemplazan la verificación de versión, conectores y aplicación.
Accesibilidad y operación de emergencia
La modernización de una interfaz no debe reducir la posibilidad de uso para personas con discapacidad ni comprometer la operación en una emergencia. En Colombia, el proyecto debe revisarse frente a los requisitos aplicables al edificio, al ascensor y a la autoridad competente; los detalles pueden variar según la instalación y su alcance.
En términos prácticos, el panel debe considerar:
- Altura de instalación y alcance desde una silla de ruedas.
- Separación suficiente entre destinos para evitar selecciones involuntarias.
- Números, símbolos y contraste legibles.
- Identificación táctil o en relieve donde sea requerida.
- Confirmación perceptible de la orden seleccionada.
- Señales de alarma y comunicación de emergencia claramente identificadas.
- Instrucciones que continúen siendo comprensibles ante fallas parciales de la pantalla.
Las funciones de emergencia no deben quedar inutilizables por el bloqueo de la interfaz gráfica, una pantalla congelada o la pérdida de una aplicación. Revise cómo se accionan alarma, apertura de puertas, comunicación de emergencia y, cuando aplique, retorno o funciones de evacuación. La lógica de seguridad corresponde al sistema de ascensor y no debe modificarse sin un análisis técnico completo.
También es importante distinguir entre control de acceso y seguridad. Un lector, clave o autorización puede limitar destinos, pero debe configurarse de modo que no interfiera con las funciones exigidas en condiciones de emergencia.
Planificación de retrofit y modernización
Un retrofit de panel táctil tiene menos riesgo cuando se planifica como una intervención de sistema. La mejor alternativa depende de si el problema actual es estético, de disponibilidad de repuestos, de fallas recurrentes, de accesibilidad o de obsolescencia del controlador.
Defina el alcance real
Hay tres escenarios comunes:
- Reemplazo equivalente: se cambia una placa, botón o indicador por una referencia compatible. Tiene menor impacto, siempre que el repuesto sea realmente equivalente.
- Actualización de interfaz: se conserva el controlador, pero se incorpora una nueva botonera, pantalla o señalización. Exige validar alimentación, señales y montaje.
- Modernización integrada: se actualizan controlador, interfaz, cableado o varios subsistemas. Requiere levantamiento técnico, programación, pruebas y gestión cuidadosa del tiempo fuera de servicio.
Tratar una modernización integrada como un simple cambio de panel suele llevar a incompatibilidades, trabajos adicionales en campo y resultados incompletos.
Levantamiento previo en sitio
Antes de pedir componentes, registre fotografías del frente y reverso, etiquetas, conectores, dimensiones, diagramas disponibles y estado del cableado. Identifique además el uso del edificio, horas de mayor tráfico, condiciones de humedad o polvo, restricciones de acceso y necesidad de conservar temporalmente la operación.
La muestra física ayuda, pero no reemplaza la lectura de la referencia ni la validación eléctrica. En instalaciones antiguas, pueden existir modificaciones previas que no aparecen en los planos originales.
Errores que conviene evitar
- Elegir el panel por apariencia o por el número de pisos.
- Omitir la revisión de tensión y consumo de corriente.
- Reutilizar conectores deteriorados o cables con aislamiento comprometido.
- Instalar una pantalla sin definir la fuente de datos que mostrará.
- Cambiar etiquetas de piso sin corregir la programación interna.
- Eliminar referencias táctiles a favor de una superficie totalmente plana.
- Hacer la puesta en marcha sin documentar la configuración anterior.
- No tener un procedimiento de reversión cuando el ascensor debe volver a servicio.
Kelevator suministra repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para una compra técnica, la información más útil para cotejar un componente es la referencia completa, fotos de etiquetas y conectores, datos del controlador y el diagrama de conexión disponible.
Pruebas después de la instalación
La instalación no termina cuando el panel enciende. Se debe comprobar que cada función visualizada corresponda a una función real del ascensor y que el comportamiento sea estable durante la operación.
Use una lista de pruebas documentada que incluya:
- Verificación de fijación mecánica, bordes, sellos, conectores y cableado.
- Confirmación de tensión de alimentación en condición normal y bajo carga.
- Prueba individual de cada destino, apertura, cierre, alarma y demás funciones instaladas.
- Validación de la iluminación, confirmación sonora o háptica y cancelación de órdenes, si aplica.
- Recorrido a todos los pisos para comprobar que la nomenclatura mostrada coincide con la parada real.
- Revisión de flechas, indicadores de posición, mensajes de estado y comunicación con el controlador.
- Pruebas de funciones de acceso autorizadas y de su comportamiento ante condiciones permitidas.
- Comprobación de operaciones de emergencia conforme al procedimiento técnico aplicable.
- Prueba repetida de pulsaciones para detectar falsos toques, zonas muertas o demoras.
- Registro de parámetros, versión de software, conexiones y resultados de puesta en servicio.
Realice las pruebas con el protocolo de seguridad de la empresa mantenedora y las condiciones del equipo. No simule ni anule circuitos de seguridad fuera de un procedimiento técnico autorizado. Si aparece una falla intermitente, registre cuándo ocurre, qué función estaba activa y qué indicaban el panel y el controlador; ese contexto acelera el diagnóstico.
Preguntas frecuentes
¿Un panel táctil sirve para cualquier ascensor?
No. Debe ser compatible con el controlador, la alimentación, el tipo de señal o protocolo, la configuración de pisos, el montaje físico y las funciones requeridas. Un panel universal solo es viable cuando su interfaz eléctrica y lógica se adapta correctamente al sistema existente.
¿Por qué un panel táctil marca pulsaciones solo?
Las causas frecuentes incluyen humedad, suciedad conductiva, interferencia, problemas de tierra, sensibilidad incorrecta, alimentación inestable o daño de la superficie y la tarjeta. Primero debe aislarse la causa eléctrica y ambiental antes de reemplazar el panel.
¿Se puede cambiar solo la pantalla del ascensor?
A veces sí, si la nueva pantalla recibe la misma alimentación y entiende la información entregada por el controlador. Deben verificarse protocolo, conectores, dimensiones, formato de datos y configuración. Que una pantalla encienda no confirma que sea compatible.
¿Un panel táctil elimina la necesidad de botones de emergencia?
No debería asumirse así. Las funciones de emergencia y comunicación deben mantenerse disponibles y cumplir los requisitos técnicos aplicables. Una modernización debe analizar su operación ante pérdida de pantalla, comunicación o alimentación auxiliar.
La selección correcta de un panel táctil de ascensor comienza con los datos del sistema instalado, no con el diseño del frente. Reúna la referencia del controlador, el esquema de conexión, las funciones requeridas y las medidas de montaje; con esa base podrá comparar repuestos o definir el alcance real de una modernización.
