El equipo de una escalera mecánica reúne sistemas mecánicos, eléctricos y de seguridad que deben operar de forma coordinada: peldaños y cadenas para transportar pasajeros, pasamanos sincronizados, motorreductor y control para mover el conjunto, y frenos y sensores para detenerlo ante una condición anormal.
Para mantenimiento, no basta con identificar una pieza por su nombre. La compatibilidad depende de la marca, serie, disposición del equipo, número de parte, dimensiones, conexión eléctrica y función dentro del sistema. Una inspección ordenada ayuda a anticipar fallas, reducir paradas imprevistas y comprar el repuesto adecuado.

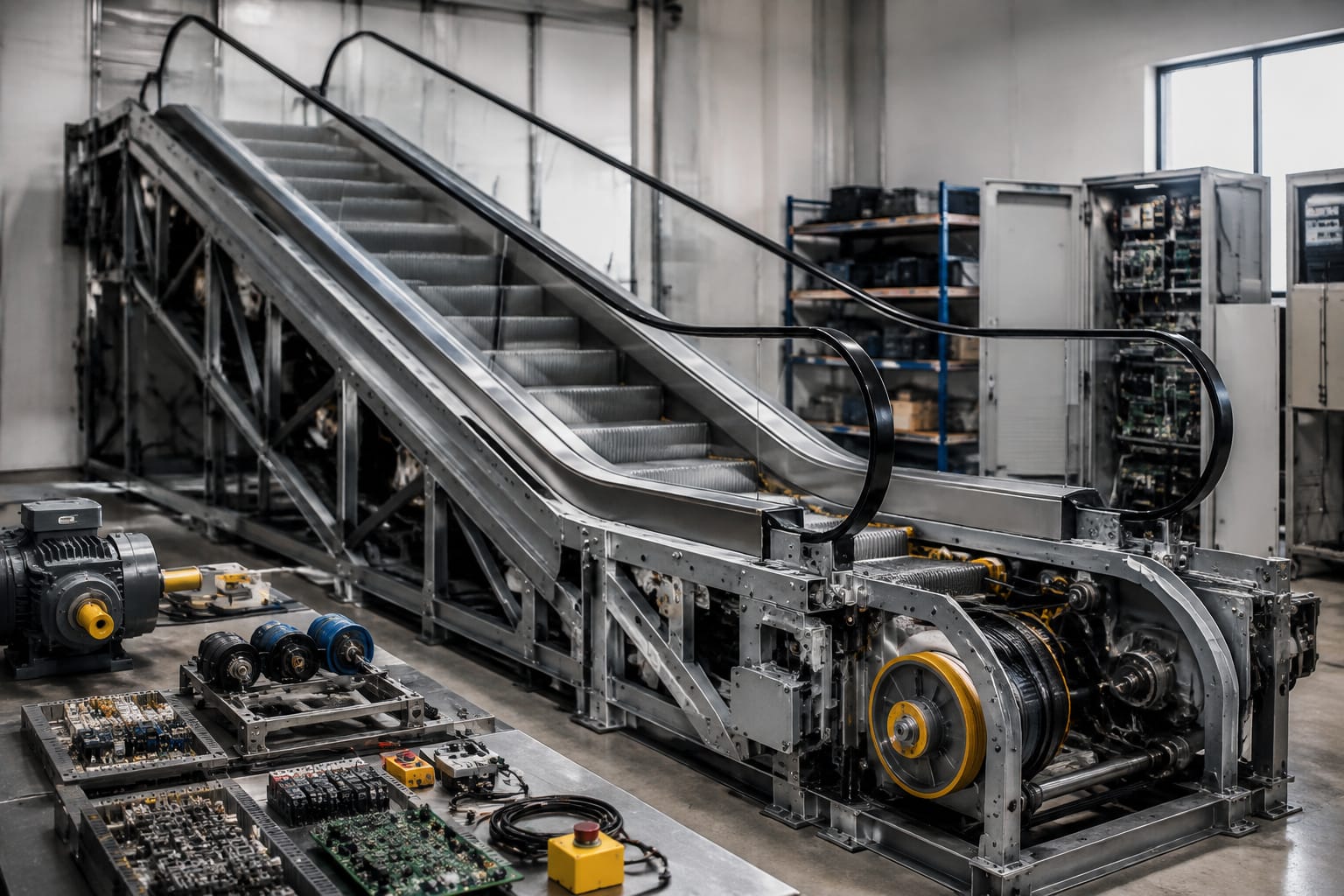

Sistemas principales de una escalera mecánica de un vistazo
Aunque los diseños cambian entre fabricantes y generaciones, una escalera mecánica normalmente incorpora estos grupos funcionales:
| Sistema | Función principal | Componentes habituales | Riesgo si presenta falla |
|---|---|---|---|
| Transporte de pasajeros | Desplazar personas entre niveles | Peldaños, cadena de peldaños, ejes, rodillos, guías | Golpes, vibración, desnivel o atrapamiento |
| Tracción | Generar y transmitir movimiento | Motor, reductor, eje principal, cadenas o correas | Detención, baja velocidad o sobrecalentamiento |
| Pasamanos | Acompañar el movimiento de los peldaños | Banda, rodillos, guías, poleas, tensor, accionamiento | Desincronización, desgaste o parada de seguridad |
| Frenado | Detener y mantener detenido el equipo | Freno principal, freno auxiliar, bobinas, tambores o discos | Distancia de frenado inadecuada o movimiento no controlado |
| Control eléctrico | Gestionar arranque, sentido y monitoreo | Controlador, contactores, variador cuando aplica, tarjetas | Fallas intermitentes, arranque no autorizado o pérdida de supervisión |
| Seguridad | Detectar condiciones anómalas | Interruptores, sensores, finales de carrera, pulsadores de parada | Operación con condiciones inseguras |
Estos sistemas no deben diagnosticarse de manera aislada. Por ejemplo, un código asociado al pasamanos puede deberse al desgaste de la banda, pero también a un rodillo trabado, tensión incorrecta, desalineación o una entrada defectuosa en el controlador. El procedimiento de servicio debe combinar inspección visual, verificación mecánica, mediciones eléctricas y consulta de la documentación técnica específica del equipo.
Peldaños, cadenas, guías y peines
El sistema de peldaños es la superficie de transporte visible para el usuario, pero su funcionamiento depende de una cadena continua, ejes, rodillos y guías instalados dentro de la celosía. Los peldaños recorren un circuito cerrado entre las estaciones superior e inferior.
Peldaños y ejes
Los peldaños deben conservar su geometría, sus ranuras y su acople correcto con los elementos vecinos. Revise deformaciones, fisuras, desgaste de ranuras, holgura en los ejes y diferencias de nivel durante el recorrido. Un peldaño dañado no siempre produce una falla inmediata, pero puede generar golpes repetitivos, roce con las guías o interferencia con el peine.
También conviene observar el comportamiento en las curvas de transición. Si el conjunto sube o baja con sacudidas, hay ruido metálico o se perciben cambios de altura entre peldaños, se debe investigar antes de sustituir componentes por descarte.
Cadena de peldaños, ruedas y pistas
La cadena transmite el movimiento a cada peldaño. Sus rodillos se desplazan sobre guías o pistas diseñadas para soportar carga y mantener la trayectoria. Los puntos de atención incluyen:
- Estiramiento o elongación de la cadena.
- Desgaste desigual de rodillos, bujes y ejes.
- Lubricación según el método y producto definidos por el fabricante.
- Dientes dañados o desgaste en los piñones.
- Fijaciones flojas y desalineación de guías.
- Acumulación de polvo, residuos o elementos extraños en el recorrido.
No ajuste la tensión de una cadena únicamente porque hay ruido. Antes confirme el estado de los rodillos, piñones, guías y tensores. Una tensión excesiva aumenta carga sobre los componentes; una tensión insuficiente puede favorecer saltos, vibración y funcionamiento irregular.
Placas de peine y detección de impacto
Las placas de peine forman la transición entre los pisos y los peldaños. Sus dientes engranan con las ranuras de los peldaños para reducir el espacio de entrada y salida. Deben mantenerse completas, alineadas y bien fijadas.
Es importante revisar tanto los dientes del peine como el interruptor de impacto o dispositivo de seguridad asociado. Si un objeto presiona o desplaza el peine, el sistema debe responder conforme al diseño del equipo. Puentear esta protección para mantener la escalera en operación es una práctica riesgosa: elimina una barrera ante atrapamientos y puede ocultar una desalineación real.
Accionamiento y tensión del pasamanos
El pasamanos debe moverse de manera uniforme y acompasada con los peldaños. Su sistema incluye la banda de caucho o material compuesto, guías, rodillos, poleas, elementos de arrastre y mecanismos de tensión. En algunas configuraciones, el movimiento se transmite desde el eje principal; en otras, existen arreglos de accionamiento diferentes.
La inspección debe empezar por el estado visible de la banda. Busque cortes, bordes deteriorados, endurecimiento, zonas brillantes por fricción, contaminación con aceites o deformaciones. Un pasamanos que se desplaza a tirones o a una velocidad perceptiblemente distinta a la de los peldaños requiere revisión inmediata.
Puntos críticos del sistema de pasamanos
- Tensión: una banda demasiado floja puede patinar; una excesivamente tensionada puede acelerar el desgaste.
- Alineación: un desplazamiento lateral sostenido puede rozar guías o estructuras laterales.
- Rodillos y guías: revise agarrotamiento, desgaste, suciedad y superficies que marquen la banda.
- Poleas de arrastre: confirme el estado de recubrimientos, fijaciones y transmisión de fuerza.
- Entradas del pasamanos: verifique que guardas, cepillos y dispositivos de seguridad estén completos y correctamente posicionados.
La tensión y la alineación deben ajustarse con las especificaciones del fabricante. La apariencia exterior de una banda no permite determinar, por sí sola, su longitud, perfil o compatibilidad. Para pedir un reemplazo, confirme fabricante, modelo, ancho, recorrido, tipo de empalme cuando aplique y referencias del conjunto existente.
Freno principal y freno auxiliar
Los frenos son componentes de seguridad crítica. Su finalidad no es idéntica en todos los equipos, por lo que deben revisarse con los esquemas y procedimientos del fabricante. En términos generales, el freno principal actúa sobre el sistema de accionamiento para detener la escalera cuando se interrumpe la alimentación o se ordena una parada. El freno auxiliar, cuando está instalado, aporta una función adicional de protección ante determinadas condiciones, como sobrevelocidad o movimiento no previsto, según la arquitectura del equipo.
Qué se debe comprobar
Durante una intervención planificada, el técnico competente debe verificar:
- Estado de zapatas, revestimientos, discos o tambores, según el diseño.
- Holguras, ajuste y desplazamiento de mecanismos mecánicos.
- Resortes, pernos, pivotes y fijaciones.
- Funcionamiento de bobinas electromagnéticas y cableado.
- Señales del circuito de supervisión del freno.
- Presencia de aceite, grasa o contaminación sobre superficies de frenado.
- Respuesta de los dispositivos de seguridad relacionados.
Una bobina, un contactor o una tarjeta vinculada al circuito de freno no deben cambiarse sin identificar la causa de la anomalía. Una falla de apertura o cierre puede originarse en alimentación, cableado, conexiones, rectificación, desgaste mecánico, ajuste incorrecto o una señal de seguridad activa.
Al abastecer componentes de este circuito, la identificación precisa es indispensable. Por ejemplo, una [tarjeta de freno 508 para escaleras mecánicas Otis](/products/escalator-508-brake-board-otis-elevator-parts-lift-accessories/) debe contrastarse con la referencia del controlador, revisión del equipo, conectores, configuración y documentación aplicable antes de instalarla. La coincidencia visual no confirma equivalencia funcional.
En equipos que emplean frenado adicional, la compatibilidad de la [bobina electromagnética para freno adicional de escalera mecánica](/products/escalator-additional-brake-electromagnetic-coil-lift-accessories-elevator-spare-parts/) depende, entre otros factores, de tensión nominal, tipo de corriente, dimensiones, recorrido y diseño del mecanismo. Nunca sustituya un elemento de freno por una alternativa “parecida” sin validación técnica.
Motores, transmisiones y controladores
El conjunto de accionamiento suele ubicarse en una sala de máquinas o dentro de la propia estructura, dependiendo del modelo. Generalmente integra motor, reductor, acoples, eje principal, transmisión y freno. El controlador recibe señales de seguridad, gobierna el arranque y el sentido de marcha, y supervisa condiciones operativas.
Un ruido anormal no siempre significa que el motor sea el origen. Puede provenir del reductor, rodamientos, transmisión, cadena principal, freno que no libera completamente o desalineación del eje. Por ello, el diagnóstico debe considerar el patrón de ruido, el momento en que aparece, la temperatura, el consumo eléctrico y las condiciones de carga.
Señales que justifican una revisión técnica
- Arranque lento, irregular o con golpes.
- Vibración no habitual en el área de accionamiento.
- Olor a aislamiento recalentado o temperaturas elevadas.
- Activación repetitiva de protecciones.
- Cambio de sentido no solicitado o dificultad para arrancar.
- Códigos recurrentes en el controlador.
- Freno que tarda en liberar o genera roce durante la marcha.
Las tarjetas electrónicas, módulos de control y variadores no son piezas universales. Antes de comprar, documente el número de parte completo, versión de software o hardware si aparece indicada, tipo de conector, tensión de trabajo, esquema de bornes y síntoma observado. Registrar fotografías nítidas de las etiquetas y conexiones, sin intervenir el cableado, suele acelerar la validación del repuesto.
Interruptores y sensores de seguridad
Una escalera mecánica incorpora interruptores y sensores para detectar condiciones de operación que no deben ignorarse. Su número y ubicación varían entre equipos, pero pueden incluir supervisión de peines, cadena de peldaños, pasamanos, tensión, rotura de cadena, nivel de peldaños, cubierta de la sala de máquinas, dirección de marcha y parada de emergencia.
Estos dispositivos cumplen una función de protección; no son simples accesorios del control. Cuando uno se activa, la tarea correcta es identificar qué condición detectó y verificar que el interruptor, su actuador y el circuito estén trabajando correctamente.
Errores frecuentes al atender fallas de seguridad
- Reiniciar repetidamente sin inspeccionar la causa física de la parada.
- Puentea un interruptor para devolver temporalmente la escalera al servicio.
- Reemplazar un sensor sin revisar el actuador, soporte, separación o alineación.
- Ignorar una falla intermitente porque desaparece al abrir y cerrar el circuito.
- Cambiar la configuración del controlador sin respaldo ni autorización técnica.
Las fallas intermitentes merecen especial cuidado. Vibración, humedad, terminales flojos, aislamiento deteriorado, conectores contaminados y movimiento de cables pueden producir alarmas que aparecen solo bajo carga o durante determinados ciclos. Documentar la hora, dirección, código registrado y condición de operación ayuda a aislar el problema.
Puntos comunes de desgaste e inspección
La frecuencia de mantenimiento debe definirse con base en las instrucciones del fabricante, el uso, el entorno y los requisitos aplicables al sitio. En centros comerciales, estaciones, terminales o edificios con alto flujo, la inspección puede requerir mayor atención que en una instalación de uso moderado.
Como guía de planificación, estos son puntos que suelen requerir revisión periódica:
| Área | Qué observar | Consecuencia de ignorarlo |
|---|---|---|
| Peldaños y peines | Dientes, ranuras, nivel, fijación y holguras | Interferencia, ruidos o riesgo en zonas de transición |
| Cadenas y piñones | Desgaste, elongación, lubricación y tensión | Vibración, pérdida de sincronía y desgaste acelerado |
| Rodillos y guías | Giro libre, superficies planas, suciedad y fijación | Golpes, arrastre irregular y mayor carga |
| Pasamanos | Superficie, tensión, seguimiento lateral y velocidad | Patinamiento, daño de banda o parada del equipo |
| Accionamiento | Ruidos, temperatura, pérdidas, acoples y transmisión | Detención inesperada o daño progresivo |
| Frenos | Desgaste, ajuste, bobina y señales de supervisión | Frenado deficiente o bloqueo operativo |
| Tablero de control | Bornes, ventilación, alarmas y estado de componentes | Fallas intermitentes y diagnóstico más complejo |
| Seguridad | Actuadores, cableado, fijación y operación | Protección ineficaz ante condiciones anómalas |
La limpieza es parte del mantenimiento, pero debe hacerse con criterio. Los residuos en guías, peines o áreas de transmisión pueden afectar la operación. A la vez, aplicar productos de limpieza o lubricantes no autorizados sobre pasamanos, superficies de frenado o componentes eléctricos puede generar daños. Use los productos y métodos definidos para cada componente.
También es útil llevar un historial por unidad: fecha, horas o ciclos si se registran, síntoma, mediciones, piezas sustituidas y ajuste realizado. Este registro permite identificar patrones, como desgaste prematuro en un mismo lado, repetición de una alarma o fallas asociadas a condiciones ambientales.

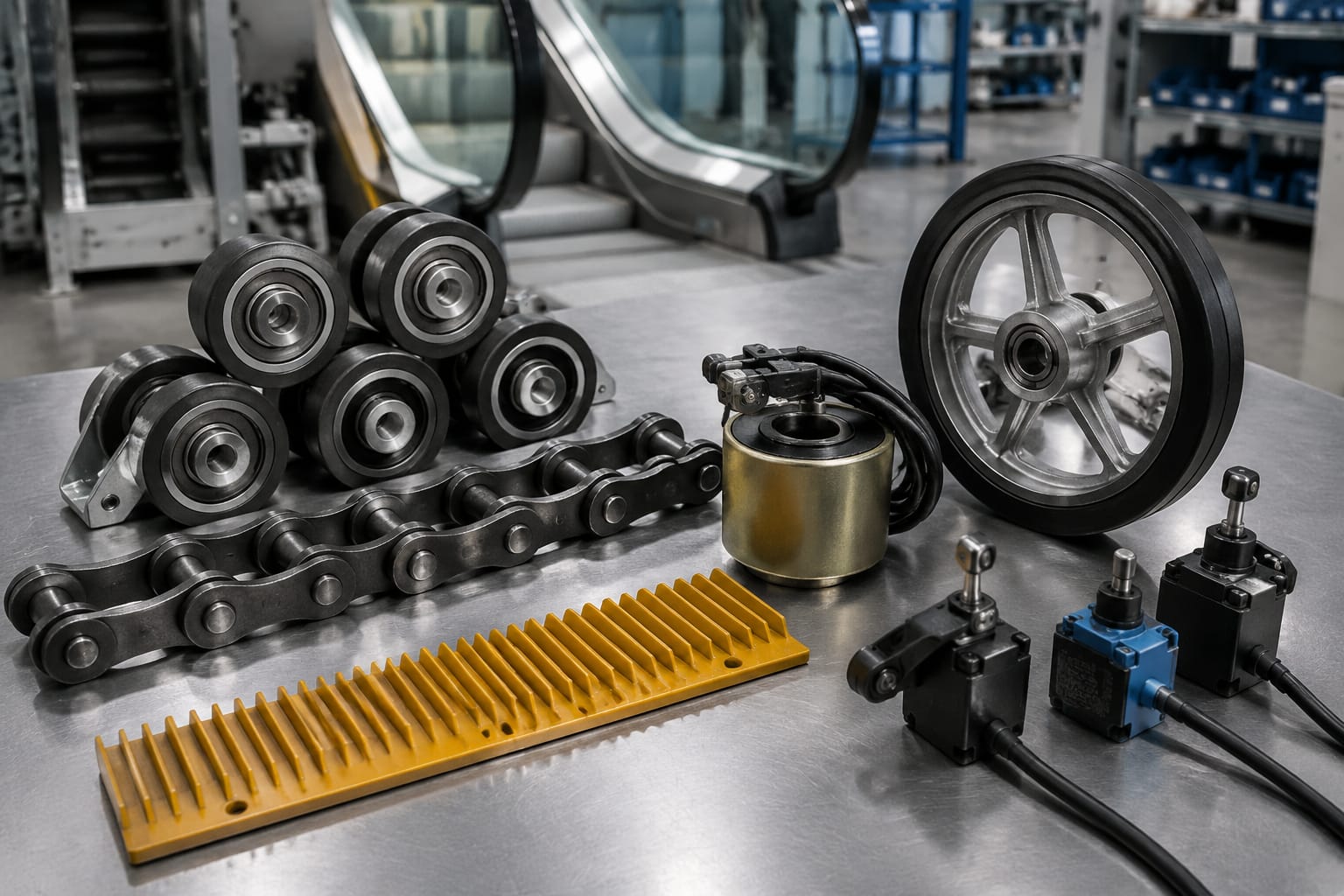

Compra de repuestos para escaleras mecánicas
La compra de repuestos para escaleras mecánicas debe partir de la identificación técnica, no de una fotografía o una descripción genérica. En especial para frenos, cadenas, tarjetas y sensores, una diferencia mínima puede afectar el montaje, la señal eléctrica o la función de seguridad.
Información que debe reunir antes de cotizar
Prepare, como mínimo:
- Marca, modelo y número de serie de la escalera mecánica.
- Número de parte del componente retirado o de la lista de repuestos.
- Fotografías de etiqueta, conectores, fijaciones y contexto de montaje.
- Dimensiones relevantes y sentido de instalación, cuando corresponda.
- Tensión, corriente, frecuencia y tipo de señal para partes eléctricas.
- Versión o revisión de la tarjeta, módulo o controlador.
- Descripción del síntoma y códigos de diagnóstico disponibles.
- Cantidad requerida y si se trata de reposición puntual o inventario.
Para cadenas, pasamanos y componentes mecánicos, incluya medidas verificadas y datos del conjunto. Para tarjetas o componentes eléctricos, no omita referencias impresas, disposición de conectores y parámetros de alimentación. Una referencia parcial puede coincidir con varias versiones.
Criterios para evaluar un proveedor
Un comprador B2B debería valorar más que el precio unitario. Revise la capacidad del proveedor para validar referencias, diferenciar una pieza original de una equivalente cuando corresponda y entregar información suficiente para confirmar compatibilidad antes del pedido.
También conviene preguntar por condición de la pieza, trazabilidad disponible, contenido del suministro y restricciones de instalación. Un controlador de freno puede requerir configuración o pruebas posteriores; una bobina puede suministrarse sin elementos mecánicos asociados; un componente de transmisión puede requerir verificación de alineación tras el montaje.
Kelevator suministra repuestos multimarca para ascensores y escaleras mecánicas a importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Para aplicaciones de frenado auxiliar, puede revisar el [controlador de freno auxiliar para escaleras mecánicas](/products/escalator-auxiliary-brake-controller-lift-parts-elevator-accessories/) junto con los datos de identificación del equipo para evaluar su correspondencia técnica.
Preguntas frecuentes
¿Qué incluye el equipo de una escalera mecánica?
Incluye el sistema de peldaños y cadena, guías y peines, pasamanos y su accionamiento, motorreductor y transmisión, frenos, tablero de control, cableado, interruptores y sensores de seguridad. La configuración exacta depende de la marca y el modelo.
¿Cuándo se debe cambiar una cadena de peldaños?
No existe un intervalo universal. Debe evaluarse según los límites indicados por el fabricante, mediciones de elongación, condición de rodillos y piñones, historial de servicio y comportamiento operativo. Un cambio basado solo en antigüedad o apariencia puede ser insuficiente.
¿Se puede usar un repuesto de otra marca?
Solo cuando exista una equivalencia técnica confirmada para esa aplicación. Deben coincidir función, dimensiones, conexiones, características eléctricas, condiciones de operación y requisitos de seguridad. En componentes críticos, una sustitución no validada puede comprometer la operación del equipo.
¿Por qué una escalera mecánica se detiene y luego vuelve a funcionar?
Puede deberse a una condición de seguridad transitoria, una conexión eléctrica intermitente, vibración, calentamiento, tensión incorrecta, roce mecánico o una falla en el controlador. El registro de alarmas y una inspección del circuito involucrado son necesarios para establecer la causa.
Un programa eficaz para equipos de escaleras mecánicas combina inspecciones mecánicas, pruebas de seguridad, diagnóstico eléctrico y compras basadas en referencias verificables. Antes de ordenar un repuesto, confirme la identificación completa del componente y siga el procedimiento de instalación y prueba definido para el modelo de la escalera.
