Botones KONE: cómo identificar y reemplazar la pieza correcta

Elegir botones KONE no consiste solo en buscar un pulsador con el mismo número o flecha. Para evitar incompatibilidades, hay que identificar si pertenece a la cabina o al piso, medir el montaje, verificar la iluminación, revisar el conector y comparar los códigos de la pieza y de la tarjeta asociada.

En modernizaciones y mantenimientos en Colombia, es frecuente encontrar ascensores intervenidos durante su vida útil. Por eso, incluso cuando el panel parece KONE, el botón, la tarjeta de llamadas o el cableado pueden corresponder a una configuración distinta. Una revisión ordenada reduce devoluciones, retrabajos y paradas innecesarias.

Botones KONE de cabina frente a botones de piso

Los botones de cabina y los de piso cumplen funciones diferentes y no deben intercambiarse por apariencia. Un botón de cabina suele enviar una selección de destino al controlador. Un botón de piso registra una llamada hacia arriba o abajo, normalmente mediante una estación de llamada exterior y, en ciertos equipos, una tarjeta electrónica.

Antes de desmontar una pieza, determine qué elemento está fallando. Por ejemplo, si el pulsador de llamada responde físicamente pero no enciende ni registra la orden, la causa puede estar en el LED, el conector, el cableado o la tarjeta, no necesariamente en el botón.

De la misma forma, si varios botones de cabina dejan de responder a la vez, conviene inspeccionar la tarjeta de botonera y su alimentación. En ese caso, puede ser relevante comparar una [tarjeta COB para botonera de cabina KONE](/products/cob-car-button-board-kone-elevator-parts/) en vez de pedir múltiples pulsadores sin confirmar el origen de la falla.

Identifique el panel y el modelo de ascensor

El primer paso práctico es identificar el conjunto instalado, no solo la marca visible en el frente. KONE es una marca, pero sus ascensores pueden incorporar diferentes series de paneles, generaciones de control, configuraciones de accesibilidad, señalización y componentes de reemplazo.

Reúna información de estas fuentes antes de cotizar:

• Etiqueta o referencia ubicada en la parte posterior del panel.
• Código estampado o impreso en el cuerpo del botón.
• Número de parte de la tarjeta electrónica.
• Identificación del controlador, cuando sea accesible para personal autorizado.

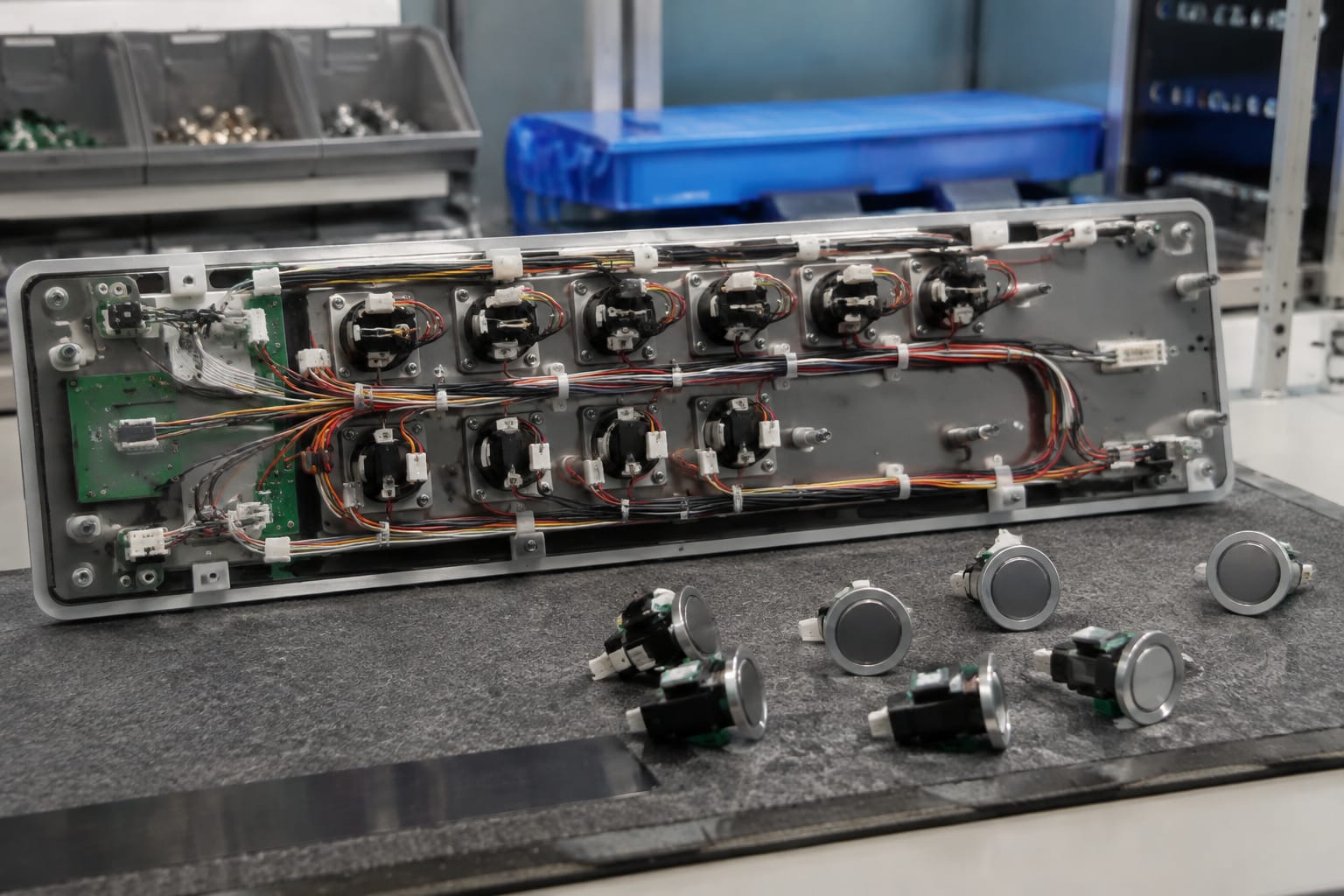

• Fotografías frontales y traseras del panel y del componente.
• Distribución completa de los pulsadores, pantallas, indicadores y llaves.
• Año aproximado de instalación o de la última modernización, si está disponible.

No use el diseño exterior como única evidencia. Dos estaciones de llamada pueden tener una placa frontal parecida, pero usar mecanismos, conectores o tarjetas diferentes. También pueden variar las funciones programadas: un pulsador de flecha, por ejemplo, puede ser parte de una llamada convencional, una llamada de destino o una estación configurada para un acceso específico.

Diferencie pieza original, sustitución y modernización

Una pieza original corresponde a la referencia definida para un conjunto determinado. Un repuesto compatible puede cumplir la misma función, pero requiere confirmar dimensiones, señal eléctrica, lógica de conexión y comportamiento de iluminación. Una solución de modernización, en cambio, puede requerir cambiar el conjunto completo: pulsadores, tarjeta, pantalla, arnés o configuración del sistema.

Cuando no hay una referencia legible, la identificación visual ayuda, pero debe complementarse con medidas y fotos de la parte posterior. Pedir “un botón KONE de piso 5” sin estos datos deja demasiadas variables abiertas.

Compare las dimensiones y el sistema de montaje

Las dimensiones son una de las causas más comunes de incompatibilidad. Un pulsador puede tener el mismo diámetro visible en el frente, pero requerir un agujero de montaje distinto, una profundidad mayor o una fijación específica.

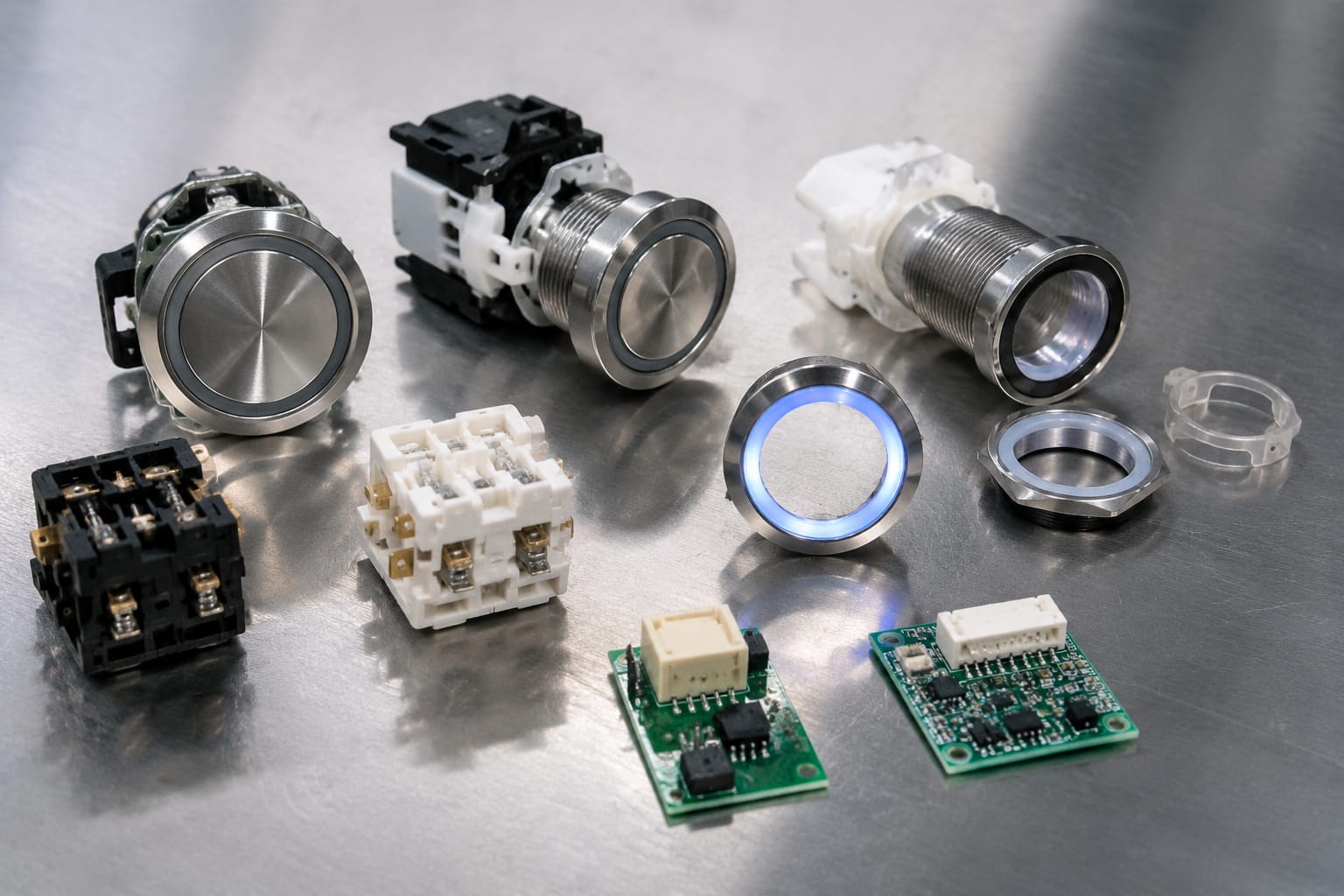

Mida el botón desmontado, no solamente el bisel visible. Registre, idealmente en milímetros:

• Diámetro o ancho y alto de la cara frontal.
• Diámetro, ancho y alto del cuerpo que atraviesa la placa.
• Tamaño y forma del corte en la placa.
• Profundidad disponible detrás del panel.
• Posición de pestañas, roscas, clips o tuercas de fijación.
• Espesor de la placa frontal.
• Distancia entre el botón y los componentes cercanos.

También confirme la geometría. Hay pulsadores redondos, cuadrados, rectangulares y de perfil especial. Algunos se fijan con tuerca; otros entran a presión mediante pestañas; otros forman parte de un módulo integrado. Forzar una pieza aparentemente similar puede romper la placa, deformar los seguros o generar una pulsación irregular.

Revise la leyenda y el acabado

La identificación visual debe incluir la leyenda exacta: número, letra, flecha, símbolo de puerta, campana o pictograma. Revise si el grabado está en relieve, impreso, retroiluminado o integrado en una tapa intercambiable.

El acabado también puede importar en un reemplazo visible. Compare el color del aro, la cara del pulsador, el material y el tono de iluminación. Sin embargo, la apariencia nunca debe prevalecer sobre la compatibilidad eléctrica y mecánica.

Verifique el voltaje y el color de iluminación

La iluminación de los botones KONE puede utilizar LED u otras configuraciones según el conjunto y su generación. No suponga el voltaje por el color de la luz ni conecte un repuesto sin consultar la identificación del componente o del circuito.

Confirme estos puntos:

• Tipo de iluminación: LED integrado, módulo sustituible u otro diseño.
• Voltaje nominal indicado en el botón, la tarjeta o la documentación técnica disponible.
• Tipo de señal: iluminación permanente, confirmación de registro o ambas.
• Color de reposo y color al registrar una llamada, si aplica.
• Polaridad, cuando el diseño LED lo requiera.
• Alimentación compartida o independiente dentro del arnés.
• Funcionamiento asociado con una tarjeta o protocolo específico.

Un botón que ilumina en blanco, azul, rojo, verde o ámbar no puede seleccionarse únicamente por el color. El color puede responder a una función concreta, a una configuración del edificio o a la propia tarjeta. Además, una iluminación correcta no garantiza que el contacto de llamada sea compatible.

Evite conectar una unidad de voltaje desconocido para “probarla” directamente. Una prueba incorrecta puede dañar el LED, el circuito del panel o la tarjeta de control. Las intervenciones eléctricas deben realizarlas técnicos calificados, con el equipo aislado y siguiendo los procedimientos de seguridad aplicables.

Compare los códigos del botón y de la tarjeta de llamadas

El código de parte es el dato más útil para reducir incertidumbre. Revise tanto la referencia del botón como la de la tarjeta a la que se conecta. En sistemas de piso, la tarjeta puede integrar el botón, las flechas, el indicador, la pantalla o la comunicación con el controlador.

Busque códigos en:

• Parte posterior del pulsador.
• Etiquetas de la tarjeta electrónica.
• Serigrafía sobre la placa de circuito impreso.
• Arnés de cables y conectores.
• Etiquetas internas de la estación de llamada.
• Documentación de mantenimiento disponible del ascensor.

La referencia de la tarjeta no siempre coincide con la del botón, y eso es normal. El objetivo es establecer la relación entre ambos componentes: un pulsador puede conectarse a una tarjeta concreta, formar parte de un módulo de llamadas o requerir una configuración particular.

Cuando la estación tiene pantalla, confirme además si el display está separado de la tarjeta de llamadas o si utiliza una placa integrada. Según el diseño, puede ser necesario evaluar una [tarjeta de display y llamada para ascensor KONE](/products/call-display-board-kone-elevator-parts-lift-accessories/) en lugar de reemplazar solo el componente frontal.

No confunda un código de placa con la versión comercial

Una tarjeta puede mostrar varios números: revisión de PCB, lote de fabricación, código de montaje, número de serie o referencia de repuesto. Fotografíelos todos. El proveedor o el equipo de compras necesita distinguir cuál identifica el diseño de la placa y cuál corresponde a trazabilidad interna.

En equipos con revisiones sucesivas, una diferencia mínima en el sufijo de la referencia puede afectar el conector, el firmware, la distribución de pines o las funciones disponibles. Por eso, una coincidencia parcial debe tratarse como punto de partida, no como validación definitiva.

Inspeccione conectores y cableado

La parte posterior del componente define muchas compatibilidades. Antes de pedir un botón o una tarjeta, tome fotos nítidas de los conectores sin desconectarlos innecesariamente. Incluya una imagen general que muestre dónde va cada arnés y otra en detalle de los pines, seguros y colores de los cables.

Revise:

• Cantidad de pines y cavidades del conector.
• Forma, orientación y pestaña de bloqueo.
• Número de conectores presentes.
• Color y orden de los conductores, como referencia visual.
• Estado de terminales, pines doblados, corrosión o cables flojos.
• Presencia de puentes, resistencias, microinterruptores o módulos adicionales.
• Continuidad del arnés, cuando el diagnóstico eléctrico lo justifique.

No corte ni adapte conectores para hacer coincidir un repuesto. Una conexión modificada puede causar fallas intermitentes, pérdida de señal, iluminación incorrecta o daños en la electrónica. Si el conector no coincide, detenga la instalación y confirme la referencia, la versión de tarjeta y el diagrama aplicable.

También es importante no intercambiar conectores iguales de posición distinta sin identificarlos. En una botonera o estación con varios arneses, una conexión errónea puede alterar llamadas, indicadores o funciones de puerta. Marcar los conectores antes del desmontaje ayuda a conservar la configuración original.

Pruebe la operación después del reemplazo

Después de instalar el repuesto, la prueba debe cubrir la función completa y no limitarse a verificar que el botón encienda. Realice las comprobaciones según el procedimiento de mantenimiento del equipo y con condiciones seguras de operación.

Para un botón de cabina, valide:

1. Que el pulsador quede firme, alineado y sin interferencia con la placa.
2. Que la pulsación tenga recorrido normal y retorne correctamente.
3. Que la leyenda corresponda al piso o función asignada.
4. Que la señal luminosa opere como se espera.
5. Que la orden registrada coincida con el piso seleccionado.
6. Que los botones adyacentes y las funciones de puerta sigan funcionando.

Para una estación de llamada de piso, compruebe:

1. Que cada flecha corresponda a la dirección correcta.
2. Que la confirmación visual responda a la pulsación.
3. Que la llamada se registre y sea atendida correctamente.
4. Que el indicador o display asociado muestre información coherente, cuando exista.
5. Que la placa frontal quede bien fijada y no presente bordes salientes.
6. Que las estaciones de otros pisos no hayan sido afectadas.

Si el botón nuevo funciona mecánicamente pero no registra la llamada, no concluye automáticamente que está defectuoso. Revise primero conector, orientación, continuidad, alimentación, código de tarjeta y configuración. Si una pantalla LCD o el sistema de llamada asociado presenta fallas, podría ser necesario contrastar la referencia con un [módulo LCD y tarjeta de llamada para ascensor KONE](/products/lcd-display-call-board-kone-elevator-parts-lift-accessories/).

Información que debe enviar a un proveedor de repuestos

Una solicitud completa permite que el proveedor evalúe compatibilidad con mayor precisión. Kelevator suministra repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; para este tipo de compra técnica, la información del conjunto instalado es más valiosa que una descripción genérica.

Incluya en la consulta:

• Marca y, si se conoce, modelo o serie del ascensor.
• Ubicación de la pieza: cabina, piso, panel principal, panel auxiliar o estación de llamada.
• Función del componente: selección de piso, flecha de llamada, apertura de puerta, indicador o display.
• Código completo del botón, tarjeta o módulo existente.
• Fotos del frente, reverso, conectores y panel completo.
• Medidas del cuerpo, corte de montaje y profundidad.
• Tipo y color de iluminación observados.
• Cantidad requerida.
• Estado de la pieza: falla total, luz apagada, pulsación defectuosa, daño físico o modernización.
• Fotos de la tarjeta y sus conectores cuando el problema comprometa más de un botón.
• Requerimiento de pieza exacta, alternativa compatible o evaluación de reemplazo de conjunto.

Una buena práctica es enviar una fotografía con regla o calibrador junto a la pieza. Esto ayuda a verificar dimensiones sin depender de descripciones ambiguas como “botón pequeño” o “botón redondo estándar”.

Errores frecuentes al comprar botones KONE

El error más común es seleccionar por el frente del pulsador. Un diseño similar puede ocultar diferencias de fijación, iluminación y conexión. También es frecuente pedir un botón de cabina para sustituir una llamada de piso, o reemplazar un pulsador cuando la falla está en la tarjeta.

Otros errores que conviene evitar son:

• Usar solo el número de piso como criterio de compra.
• Omitir las fotos de la parte posterior.
• Medir el bisel y no el cuerpo de montaje.
• Ignorar el voltaje o la polaridad de iluminación.
• Asumir que una tarjeta con aspecto similar tiene el mismo pinout.
• Comprar por color sin revisar referencia y circuito.
• Adaptar conectores o perforar la placa para instalar una pieza no confirmada.
• Probar el ascensor con funciones de seguridad o cableado incompletos.

Preguntas frecuentes

¿Se puede reemplazar solo la tapa o leyenda del botón?

Depende del diseño del pulsador. Algunos conjuntos permiten cambiar la tapa o la leyenda; otros tienen la iluminación, el contacto y la cara frontal integrados. Revise el mecanismo desmontado antes de solicitar solo una parte estética.

¿Un botón KONE de otra instalación puede servir?

Solo si coinciden la referencia, el montaje, la iluminación, el conector y la lógica de operación. La procedencia de otro ascensor KONE no demuestra compatibilidad por sí sola.

¿Qué hacer si no hay código legible?

Documente la pieza con fotos nítidas, medidas completas, ubicación en el panel, función, color de iluminación y fotos de conectores o tarjeta. Si hay una tarjeta asociada, incluya todos los códigos visibles en ella.

¿Cuándo conviene reemplazar una tarjeta de llamadas?

Considérelo cuando fallan varios pulsadores, el display y las flechas presentan fallas simultáneas, hay daño visible en la placa o la prueba confirma que el botón y el arnés están en buen estado. La decisión debe basarse en diagnóstico, no solo en el síntoma visible.

Para seleccionar botones KONE con menor riesgo, documente el conjunto antes de desmontarlo y compare referencia, montaje, iluminación, conectores y tarjeta asociada. Con esa información, un proveedor de repuestos puede evaluar si corresponde un pulsador, una tarjeta o un reemplazo de conjunto.
