KONE Parts View: guía para identificar repuestos compatibles

Una búsqueda de KONE Parts View sirve para iniciar la identificación de un repuesto, pero no basta para decidir una compra. La fotografía, el nombre genérico de la pieza o la familia del ascensor pueden orientar la consulta; la compatibilidad real depende de la referencia completa, la revisión de hardware, el programa o parametrización aplicable, los conectores y la función dentro del equipo.

Para reducir devoluciones y paradas prolongadas, trate cada reemplazo como una verificación técnica: identifique el equipo donde trabaja la pieza, lea sus etiquetas, compare la interfaz eléctrica y confirme qué variante requiere la instalación. Este método aplica tanto para tarjetas electrónicas como para indicadores, equipos de comunicación, cajas de inspección y herramientas de servicio.

Qué entienden los compradores por KONE Parts View

En el mercado de repuestos, “KONE parts view” suele referirse a la consulta visual de piezas KONE: una imagen de catálogo, una foto de inventario, una tarjeta vista en el tablero de control o una referencia encontrada en una solicitud de compra. Es útil para reconocer la categoría del componente, pero no debe interpretarse como una confirmación automática de equivalencia.

Una vista de pieza puede ayudar a responder preguntas iniciales:

• ¿Es una tarjeta de control, de interfaz, de comunicación o de alimentación?
• ¿Corresponde a una pantalla de cabina, un pulsador, un módulo de llamada o un accesorio del foso?
• ¿Tiene conectores, borneras, indicadores LED, puertos o dimensiones similares a la pieza retirada?
• ¿La referencia visible coincide total o parcialmente con el componente disponible?

Sin embargo, dos tarjetas con apariencia casi idéntica pueden tener configuraciones distintas. Una diferencia mínima en la revisión, en la posición de un conector o en la etiqueta de firmware puede impedir el funcionamiento correcto. También es posible que una misma placa se haya usado en distintos equipos, con variantes específicas para una aplicación.

Por eso, la imagen debe ser el punto de partida, no el criterio final. Una solicitud B2B bien preparada combina fotografía, referencia legible, datos del ascensor y descripción de la falla o función requerida.

Buscar por modelo y función del componente

Cuando no se conoce la referencia exacta, la forma más eficiente de usar una búsqueda tipo KONE Parts View es combinar el modelo o plataforma identificada con la función concreta del componente. Buscar solamente “tarjeta KONE” o “pantalla KONE” genera demasiadas coincidencias y aumenta el riesgo de seleccionar una versión incorrecta.

Empiece por ubicar la información disponible en la instalación. Puede estar en la placa del controlador, en la documentación de mantenimiento, en etiquetas de cableado o directamente en la pieza retirada. Registre los datos sin completar códigos por intuición.

Una consulta técnica suele incluir:

1. La marca y plataforma o modelo identificado del ascensor.
2. La función de la pieza: llamada de piso, visualización, comunicación, alimentación, inspección, puerta o interfaz.
3. La referencia completa impresa en la pieza, incluyendo letras, guiones y sufijos.
4. La revisión o versión, si aparece.
5. El número de conectores, tipo de terminales y códigos de los puertos.
6. La ubicación: tablero, techo de cabina, botonera, foso, piso o máquina.
7. Fotografías de ambos lados, cuando sea posible y seguro hacerlo.

Por ejemplo, si necesita reemplazar una tarjeta asociada a las llamadas desde los pisos, la función “display” no es suficiente. Debe determinar si se trata de un indicador de posición, una tarjeta de llamadas salientes, una interfaz de botonera o una placa de comunicación que alimenta el indicador. En ese contexto, compare la función y el código contra una [tarjeta de visualización de llamadas salientes KONE](/products/kone-elevator-parts-outgoing-call-display-board-lift-accessories/) solo después de verificar los datos de la instalación.

El modelo del ascensor orienta, pero no reemplaza la referencia

El mismo modelo comercial puede incorporar actualizaciones durante su vida útil. Modernizaciones parciales, reemplazos previos, cambios de botoneras o ajustes del sistema de control también pueden alterar la configuración original. Por tanto, use el modelo para reducir opciones, pero base el emparejamiento final en la referencia de la pieza instalada y sus interfaces.

Cuando la placa retirada no tiene etiqueta legible, documente las conexiones antes de desconectarla. Marque cables conforme a los procedimientos de su empresa, tome fotos nítidas y anote qué conector va a cada arnés. Esta evidencia es más útil que una foto frontal aislada.

Leer etiquetas y códigos de las tarjetas

La etiqueta de una tarjeta contiene normalmente la información más valiosa para identificarla. Antes de buscar una equivalencia, limpie visualmente la zona solo si puede hacerlo sin afectar componentes, sellos o trazabilidad. No raspe etiquetas ni retire adhesivos para intentar revelar un código.

Busque y transcriba literalmente:

• Número de parte o referencia principal.
• Código de revisión, con frecuencia expresado como Rev, Version, una letra o una combinación alfanumérica.
• Número de serie o lote, útil para trazabilidad, aunque no siempre define compatibilidad.
• Fecha de fabricación o código de producción, si está presente.
• Identificación serigrafiada en el circuito impreso.
• Etiquetas de software, memoria o módulo enchufable.
• Tensión de alimentación y advertencias eléctricas.
• Nombre o identificación de los conectores.

No asuma que todos los números impresos tienen el mismo propósito. El número de serie individual, por ejemplo, puede ayudar a rastrear una unidad, mientras que el número de parte es el dato que normalmente permite buscar una sustitución. De forma similar, una inscripción grande en la tarjeta puede identificar el diseño de la placa, pero no necesariamente la versión suministrable completa.

Diferenciar el código de la tarjeta del código del conjunto

Algunas piezas se venden o se reemplazan como un conjunto que incluye carcasa, cable, pantalla, placa, frontal o módulo de montaje. En estos casos, puede haber un código para el ensamblaje y otro para el circuito interno. Ambos deben registrarse.

Esto es especialmente importante en displays y botoneras. Cambiar solo la tarjeta puede no resolver una incompatibilidad física, óptica o de protocolo. Por otra parte, solicitar el conjunto completo cuando basta una placa puede encarecer innecesariamente la intervención. La decisión depende de qué elemento falló y de cómo está configurado el sistema.

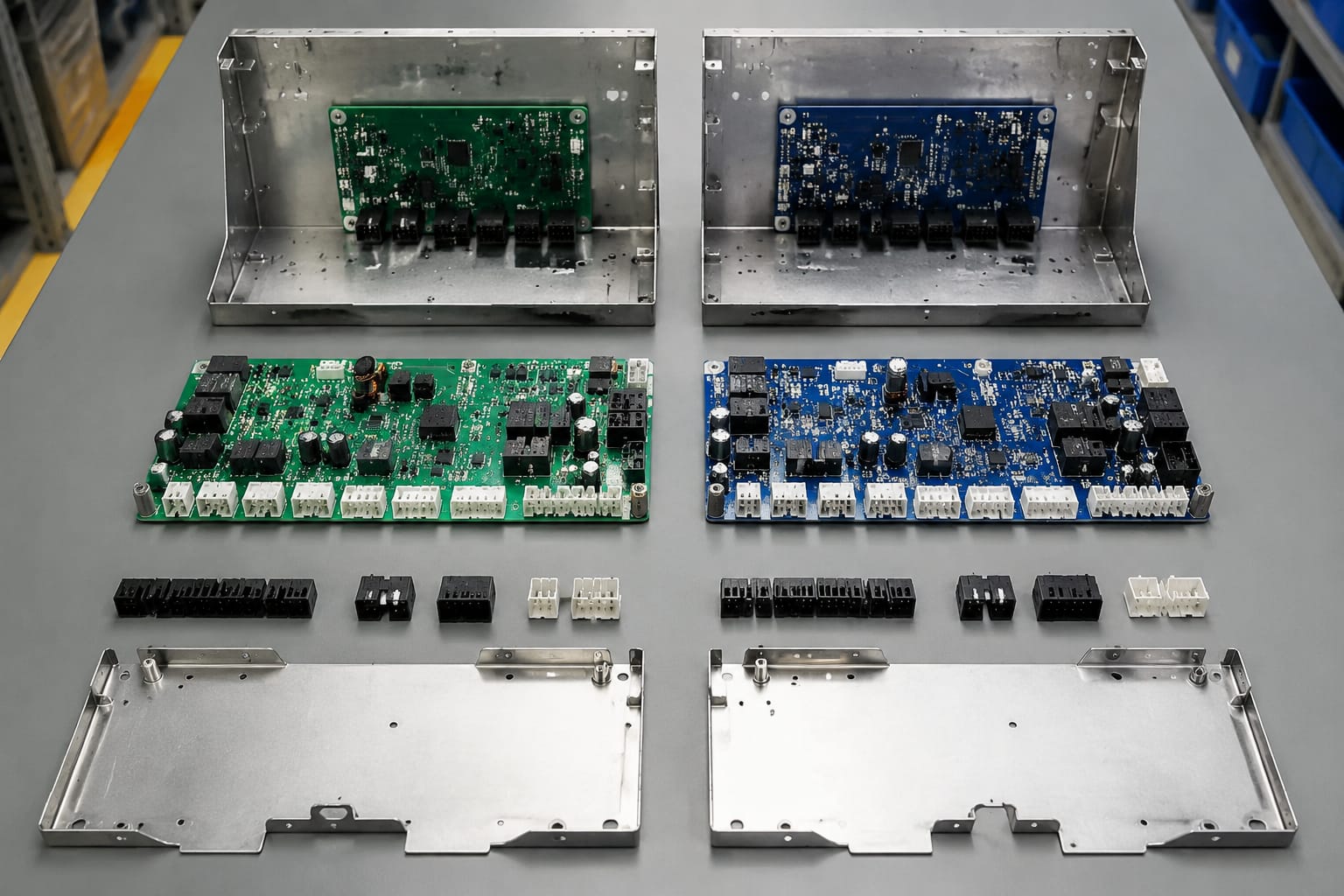

Comparar números de revisión y conectores

Un número de parte coincidente es una señal fuerte, pero no cierre la identificación sin revisar la revisión y las conexiones. Las modificaciones de una tarjeta pueden responder a cambios de componentes, pinout, comunicación, alimentación o comportamiento operativo. A veces una revisión posterior sustituye formalmente a una anterior; otras veces ambas continúan siendo variantes no intercambiables.

Use esta tabla como control previo al reemplazo:

La revisión debe tratarse con especial cuidado cuando el componente se comunica con otras tarjetas. Una placa puede encender sus LED y aun así ser incompatible con el controlador, el display o los módulos periféricos. La ausencia de error visible no demuestra que esté correctamente integrada.

Antes de reconectar, verifique procedimientos de bloqueo, ausencia de tensión y requisitos de seguridad aplicables al sitio. El diagnóstico y reemplazo de componentes eléctricos debe quedar en manos de personal competente para intervenir el sistema de ascensores.

Cuando una revisión diferente puede ser aceptable

Una revisión distinta solo puede considerarse cuando existe información técnica que indique una sustitución aplicable o cuando el proveedor puede contrastar de forma documentada la referencia instalada con la alternativa ofrecida. Una apariencia similar, una etiqueta parcialmente coincidente o la afirmación de que “sirve para esa marca” no son pruebas suficientes.

Si el reemplazo requiere transferencia de configuración, programación o ajuste de dirección, inclúyalo en la evaluación desde el principio. Una pieza físicamente correcta puede requerir trabajo adicional antes de entrar en servicio.

Emparejar pantallas y tarjetas de comunicación

Las pantallas y las tarjetas de comunicación requieren una revisión más amplia que la de un componente pasivo. Su función depende de señales, alimentación, protocolo, resolución o formato visual, cableado y configuración del sistema.

Para una pantalla, confirme al menos:

• Ubicación: cabina, descansos, botonera o panel de operación.
• Función: posición, dirección, llamadas registradas, mensajes o información de servicio.
• Medidas visibles y tipo de frontal o fijación.
• Tipo y ubicación del conector.
• Referencia de la pantalla y de la tarjeta asociada, si son módulos separados.
• Color de iluminación, disposición de segmentos o tecnología de visualización, solo como dato complementario.
• Comportamiento de la pieza actual: apagada, incompleta, intermitente o sin comunicación.

Para una tarjeta de comunicación, identifique los equipos conectados en ambos extremos. No basta con saber que está en el tablero: puede ser una interfaz entre controlador y periféricos, entre cabina y sistema de piso, o parte de un conjunto específico. Anote las leyendas de cada puerto, la cantidad de arneses y cualquier terminación o jumper.

Un error común es atribuir una falla de visualización directamente al display. La causa puede estar en la alimentación, el arnés, la tarjeta de interfaz, una conexión floja o la comunicación desde el controlador. Revise el circuito completo antes de pedir una pieza.

Identificar correctamente herramientas de servicio

Las herramientas de servicio no deben comprarse por apariencia ni por el conector solamente. Pueden tener compatibilidad restringida a determinadas generaciones de equipos, aplicaciones de diagnóstico o versiones de software. Además, una herramienta de programación o prueba puede requerir conocimientos específicos y autorización operativa según el entorno de mantenimiento.

Al identificar una herramienta, reúna:

• Nombre exacto impreso en el equipo, cable o estuche.
• Referencia de la herramienta y de sus adaptadores.
• Tipo de interfaz: puerto físico, cable, terminal, adaptador o dispositivo portátil.
• Familia del controlador o sistema donde se pretende usar.
• Versión de software mostrada, si es accesible.
• Función requerida: diagnóstico, configuración, lectura de fallas, prueba o puesta en marcha.
• Accesorios indispensables: fuente, cable específico, batería, adaptador o licencia, cuando corresponda.

No confunda una herramienta de servicio con una tarjeta de interfaz que permanece instalada en el ascensor. Tampoco suponga que una herramienta recuperada de otra instalación conservará la configuración o los accesorios necesarios para su uso.

En un proceso de compra para contratistas de mantenimiento, la pregunta útil no es solo “¿es la misma herramienta?”, sino “¿puede realizar la tarea requerida en esta plataforma y con esta versión?”. Si no puede confirmarse, la compra debe considerarse de riesgo.

Solicitar fotos útiles al proveedor

Las fotos del proveedor deben permitir verificar la identidad y el estado visual del componente antes de comparar referencias. Una foto de catálogo puede explicar la categoría; una foto de la unidad ofrecida aporta información para contrastar etiquetas, conectores, fijaciones y accesorios incluidos.

Pida imágenes claras de:

1. La parte frontal completa.
2. La parte posterior completa.
3. La etiqueta de referencia y revisión, enfocada y legible.
4. Todos los conectores y borneras.
5. La serigrafía de la tarjeta, cuando aplique.
6. Las esquinas, soportes y puntos de fijación.
7. Cables, adaptadores o accesorios incluidos en la oferta.
8. Zonas con desgaste, reparación visible, corrosión o daños físicos, si existen.

También conviene solicitar confirmación escrita de qué referencia se está ofreciendo. Una fotografía puede mostrar una variante y la descripción comercial otra. Cuando se trate de una placa electrónica, pregunte si la referencia y la revisión observadas en las fotos corresponden a la unidad que se despacharía; esta precisión es relevante para compras de inventario, importación y abastecimiento por lote.

En categorías de accesorios físicos, una vista completa facilita confirmar el montaje y los componentes incluidos. Por ejemplo, al evaluar una [caja de inspección de foso con interruptor de iluminación KONE](/products/pit-inspection-box-well-lighting-switch-kone-elevator-parts-lift-accessories/), revise la configuración de interruptores, el tipo de carcasa, las entradas de cable y la referencia, no solo su forma exterior.

Errores frecuentes al emparejar repuestos

La mayoría de errores de identificación no ocurre por falta de fotos, sino por usar una sola señal como prueba definitiva. Estas son las fallas más comunes y la forma de evitarlas.

Elegir por apariencia

Dos placas pueden compartir color, dimensiones y distribución general, pero tener distinta revisión o función. Compare siempre etiqueta, conectores y propósito dentro del circuito.

Buscar solo por una parte del código

Omitir una letra, un sufijo o el número de revisión puede devolver una variante diferente. Transcriba la referencia completa y envíe una imagen del código original para eliminar ambigüedades.

Confundir la causa con el componente afectado

Una pantalla sin información no necesariamente está defectuosa. Valide alimentación, cableado, conectores y señal antes de reemplazarla. El mismo principio se aplica a tarjetas que parecen inactivas.

Ignorar el conjunto donde trabaja la pieza

Un módulo puede requerir otro display, cable o controlador compatible. Antes de comprar, identifique qué equipos intercambian señales con la pieza y qué elemento conserva la configuración.

No verificar conectores antes de ordenar

El conector puede parecer similar en una foto, pero cambiar por el número de pines, el sistema de guía o el orden de terminales. Pida fotos cercanas y compare con la pieza retirada.

Comprar una herramienta sin validar la plataforma

Una herramienta de diagnóstico o su cable pueden ser correctos físicamente y no ser adecuados para el sistema objetivo. Confirme controlador, versión aplicable, interfaz y accesorios requeridos.

No documentar el estado inicial

Sin fotos de la instalación, etiquetas y cableado original, se vuelve difícil analizar una discrepancia durante el montaje. Registre la información antes de retirar el componente, especialmente en sistemas que han recibido modernizaciones parciales.

Lista de verificación antes de solicitar una cotización

Antes de enviar una solicitud, revise que incluya:

• Referencia completa y revisión de la pieza instalada.
• Fotos nítidas de etiquetas, frente, reverso y conectores.
• Modelo o plataforma identificada del ascensor y ubicación de la pieza.
• Función exacta que debe cumplir el reemplazo.
• Número de unidades requeridas.
• Información sobre cables, pantallas, carcasas o accesorios que deben incluirse.
• Datos de alimentación y comunicación visibles en el componente.
• Confirmación de si se busca una pieza idéntica, una sustitución confirmada o una alternativa para evaluación.
• Cualquier requisito de programación, configuración o montaje detectado por el equipo técnico.

Para abastecimiento multimarcas, Kelevator suministra repuestos de ascensores para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Al consultar una pieza KONE, entregar esta evidencia permite comparar la referencia solicitada contra las alternativas disponibles con una base técnica más clara.

El siguiente paso práctico es reunir la referencia, la revisión y las fotos de la pieza instalada, y contrastarlas con la función, los conectores y la configuración del equipo. Para referencias que requieren descodificación o validación por número de parte, consulte la información del [decodificador de repuestos KONE para operadores de ascensores](/products/kone-elevator-parts-decoder-unlimited-times-operator-lift-parts/) junto con los datos técnicos de su instalación.
