Los repuestos KONE se deben identificar primero por la información técnica del ascensor y de la pieza instalada, no solo por su apariencia o por el nombre comercial. El modelo de la maniobra, la referencia exacta, la revisión de la tarjeta, el voltaje, los conectores y el protocolo de comunicación determinan si un componente puede sustituirse sin generar fallas.
Para comprar repuestos de ascensor KONE con criterio, reúna fotos legibles de las etiquetas, códigos de tarjeta, datos eléctricos y el contexto de instalación. Esta información permite comparar opciones nuevas, usadas o reacondicionadas y reduce el riesgo de pedir una pieza físicamente similar pero incompatible.
Empiece por el modelo del ascensor KONE
El modelo o la plataforma del ascensor orienta la búsqueda, pero no confirma por sí solo la compatibilidad. Un mismo edificio puede tener equipos modernizados, controladores reemplazados o componentes de distintas generaciones. Por eso, el dato útil es el conjunto de información de la instalación, no una referencia aislada al ascensor.
Revise los lugares donde normalmente aparece esa información:
- Etiqueta del controlador o cuadro de maniobra.
- Placa de datos de la cabina, cuando aporte información de fabricación o configuración.
- Etiquetas de tarjetas electrónicas, fuentes de poder, módulos de puerta y equipos de comunicación.
- Planos eléctricos, listados de repuestos y registros de mantenimiento disponibles.
- Historial de modernizaciones, cambios de tablero o sustituciones anteriores.
Registre el modelo tal como aparece en la etiqueta, incluidos espacios, guiones, letras y sufijos. También anote el número de serie del equipo cuando esté disponible. Este número puede ser relevante para confirmar configuraciones de fábrica, aunque no reemplaza la validación de la referencia del repuesto.
Un error frecuente es solicitar una tarjeta únicamente como “para ascensor KONE”. Esa descripción es demasiado amplia. En especial para controles, módulos de comunicación y fuentes, el modelo del ascensor debe acompañarse de la referencia de la pieza retirada y de sus datos eléctricos.
Encuentre y registre el número de parte
El número de parte es la base más confiable para buscar un reemplazo. En componentes KONE puede aparecer como part number, código de material, referencia, código de tarjeta o una combinación de estos datos. No asuma que el número más visible en una etiqueta siempre corresponde a la referencia de pedido: puede ser un código de fabricación, lote, software o ensamblaje.
Antes de retirar una pieza, documente lo siguiente:
- Número de parte completo, transcrito y fotografiado.
- Marca y denominación del componente.
- Revisión de hardware, versión o código de variante.
- Número de serie y fecha, cuando estén indicados.
- Voltaje de entrada y salida, corriente, frecuencia y tipo de alimentación.
- Ubicación de la pieza: maniobra, techo de cabina, pozo, operador de puerta o tablero de alimentación.
- Cantidad de conectores, posición, color, marcación y tipo de terminal.
- Cualquier etiqueta adicional adherida por el integrador o mantenedor.
Tome fotografías enfocadas de ambos lados de las tarjetas. Incluya una imagen general donde se vea la ubicación y el cableado antes de desconectar. Para módulos montados en riel DIN, fotografíe tanto la etiqueta frontal como los bornes y el sistema de fijación.
No elimine ceros iniciales, prefijos ni separadores al transcribir la referencia. Un carácter distinto puede señalar otra revisión, configuración regional o familia de producto. Cuando la etiqueta esté incompleta, deteriorada o ilegible, una imagen nítida de la serigrafía de la placa y de los conectores ayuda a acotar la búsqueda, pero no debe convertirse en una confirmación automática.
Cómo diferenciar códigos que se parecen
En una misma tarjeta pueden coexistir varios códigos. Conviene separar cada uno en el requerimiento y describir dónde aparece:
| Dato encontrado | Para qué sirve | Qué verificar |
|---|---|---|
| Número de parte o material | Identifica el componente que se busca | Que esté completo y sea legible |
| Revisión de hardware | Distingue cambios de diseño | Compatibilidad con la revisión instalada |
| Número de serie | Permite trazabilidad del ejemplar | Útil como apoyo, no como única referencia |
| Versión de software | Puede condicionar la integración | Si requiere programación o parametrización |
| Código en serigrafía | Identifica la placa desnuda o subconjunto | Que corresponda al módulo completo solicitado |
La foto de una etiqueta no sustituye la revisión técnica. Sirve para evitar errores de digitación y para que el proveedor compare la referencia ofrecida contra la instalada.

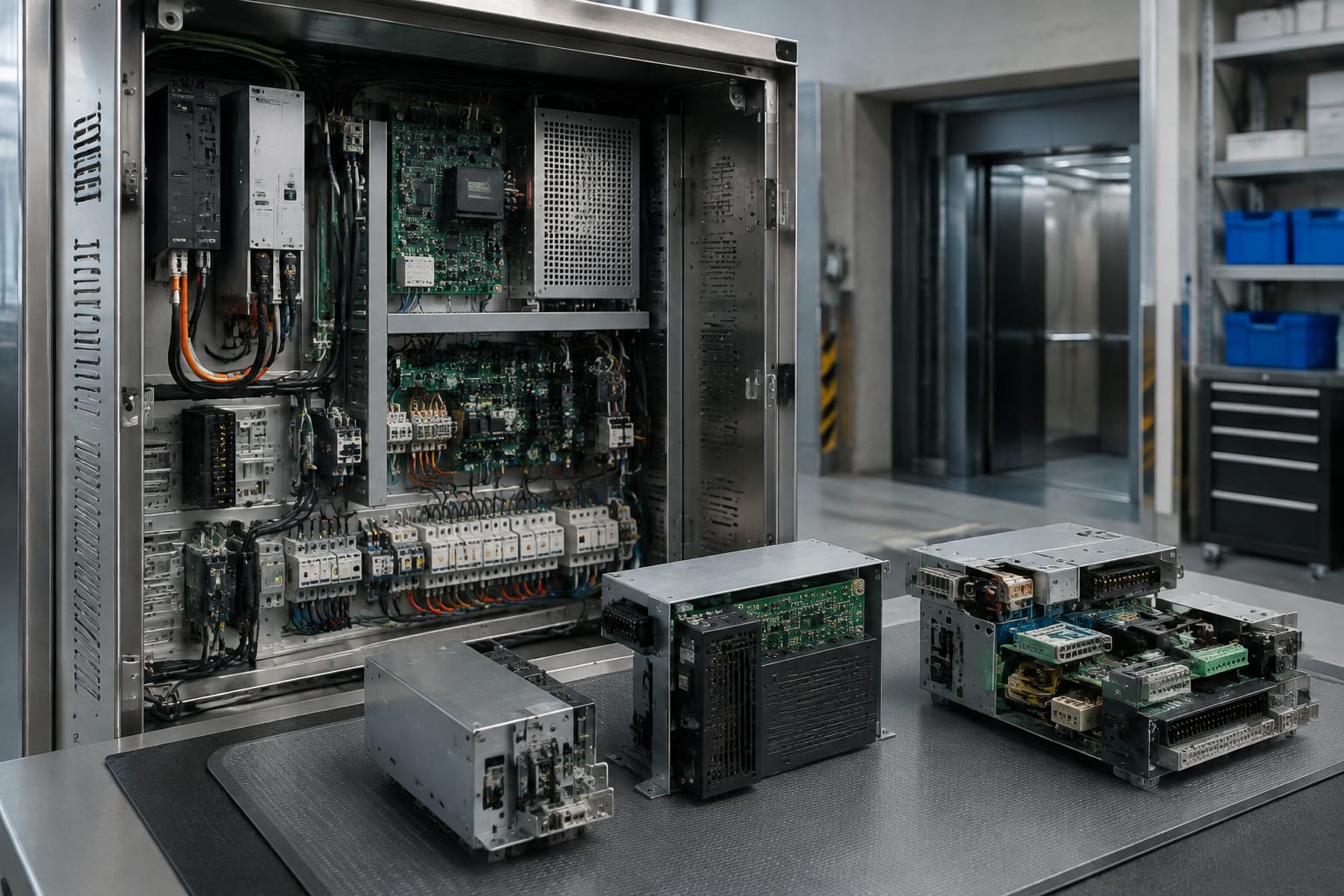

Categorías comunes de repuestos KONE
Los repuestos KONE abarcan componentes mecánicos, eléctricos y electrónicos. Cada categoría exige comprobaciones diferentes, así que conviene especificar el tipo de pieza desde el inicio de la solicitud.
Tarjetas y módulos electrónicos
Aquí se incluyen tarjetas de control, interfaces de comunicación, módulos de E/S, placas para el eje, fuentes con funciones de red y módulos asociados al control de freno. Son componentes sensibles porque una coincidencia visual no garantiza que compartan firmware, mapa de pines, tensión o protocolo.
Por ejemplo, una [tarjeta de comunicación FCB para ascensor KONE](/products/shaft-fcb-communication-board-kone-elevator-parts/) debe evaluarse por su referencia, revisión, conectores y función dentro de la arquitectura de comunicación. No basta con confirmar que encaja en el gabinete.
Fuentes, cajas de alimentación y módulos de potencia
Estos conjuntos pueden manejar alimentación de control, distribución de red, respaldo o circuitos específicos. Una [caja de alimentación de red para ascensor KONE](/products/network-power-box-kone-elevator-parts-lift-accessories/) requiere confirmar tensiones nominales, bornes, protecciones, conexiones y la función que cumple en el sistema.
No sustituya una fuente de poder basándose únicamente en el tamaño o en que tenga el mismo número de terminales. La polaridad, la tensión de salida, la capacidad de corriente y las señales auxiliares pueden ser distintas.
Componentes de freno y seguridad asociados
Los módulos de control de freno, sus fuentes y componentes asociados intervienen en una función crítica. Una [caja de alimentación o módulo de control de freno KONE](/products/brake-control-module-power-supply-box-kone-elevator-parts-lift-accessories/) debe contrastarse contra la referencia instalada, el esquema eléctrico y las especificaciones aplicables a esa maniobra.
No se debe asumir que un módulo con conectores similares preserva las mismas condiciones de supervisión o control. La instalación y validación de componentes relacionados con seguridad debe ser realizada por personal competente y conforme a la documentación técnica del equipo.
Piezas de puerta, sensores y periféricos
Operadores, tarjetas de puerta, fotoceldas, sensores, finales de carrera, botones, indicadores y cableados también aparecen en solicitudes de repuestos. En estos casos, confirme dimensiones, disposición de fijaciones, recorrido, tipo de señal y conexión. En elementos visibles de cabina, el acabado puede importar; en elementos funcionales, la compatibilidad eléctrica y mecánica tiene prioridad.

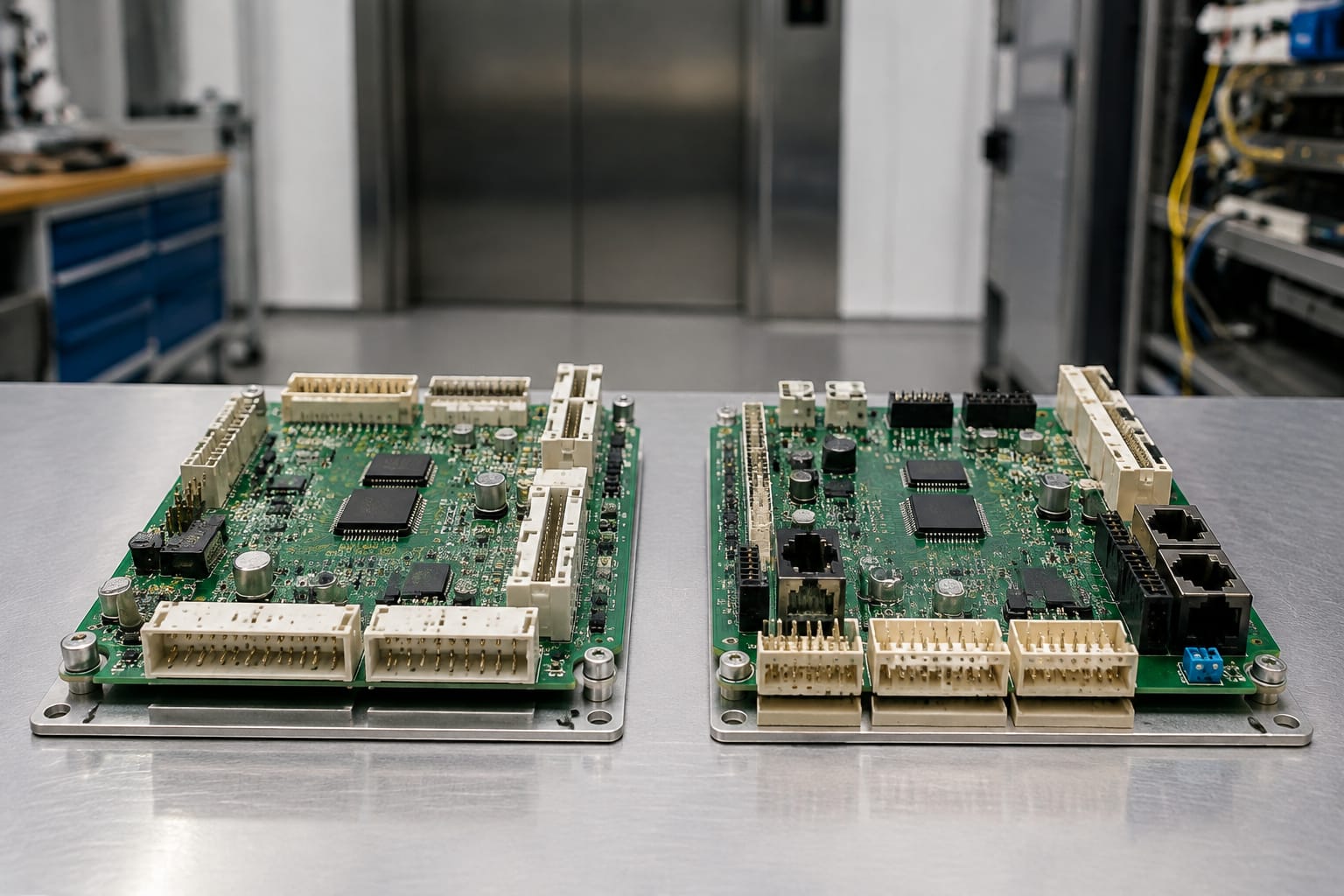

Compare las revisiones de tarjeta y los conectores
Dos tarjetas con la misma referencia base pueden tener revisiones distintas. A veces la revisión es intercambiable; otras veces incorpora cambios en componentes, conectores, alimentación, programación o comportamiento con otras placas. Sin documentación o confirmación técnica, trate una revisión diferente como una variación que se debe validar.
Compare de forma ordenada:
- Referencia completa y sufijos.
- Revisión indicada en etiqueta o serigrafía.
- Distribución de conectores y número de pines.
- Marcación de cada conector, como alimentación, comunicación, entradas o salidas.
- Posición de interruptores, puentes o microselectores.
- Tipo de montaje: riel, tornillos, guías o carcasa específica.
- Estado de terminales, pistas, condensadores y zonas de fijación.
- Etiquetas de software o configuración, si las tiene.
No fuerce conectores que parecen compatibles. Un conector puede tener la misma forma física y, sin embargo, asignar sus pines de manera diferente. Antes de conectar, compárelo con el diagrama eléctrico o con la tarjeta reemplazada, verificando orientación, llave mecánica y numeración de pines.
También es importante distinguir entre una tarjeta completa y una placa desnuda. Si se requiere un módulo funcional, confirme si incluye carcasa, borneras, conectores, disipadores, cableado o accesorios. Las imágenes comerciales pueden mostrar elementos de referencia que no necesariamente forman parte del suministro; pida que se aclare qué está incluido.
Revise la compatibilidad de voltaje y comunicación
La compatibilidad eléctrica debe comprobarse antes de instalar cualquier repuesto. Lea la placa o etiqueta y compare la información con el circuito donde se conectará. Esta revisión es especialmente importante en fuentes, relés, bobinas, tarjetas, equipos de puerta y módulos de comunicación.
Verifique como mínimo:
- Tensión nominal de entrada: AC o DC.
- Rango de tensión permitido, si está indicado.
- Frecuencia para alimentación AC.
- Corriente, potencia o capacidad del circuito.
- Polaridad en alimentación DC.
- Tensión y tipo de señales de entrada y salida.
- Tierra, blindaje y conexiones de protección.
- Requisitos de batería, respaldo o fuentes externas.
- Tipo de bus o interfaz de comunicación.
- Terminación, direccionamiento o parametrización, cuando aplique.
No convierta una tensión ni adapte un conector sin un diseño eléctrico validado para el sistema. Los adaptadores improvisados pueden ocultar un problema de incompatibilidad y causar daño en la tarjeta, interrupciones de comunicación o comportamiento errático del ascensor.
La comunicación merece una revisión independiente. Que una pieza se alimente correctamente no significa que se integre al sistema. El protocolo, la topología de red, el direccionamiento y la versión de software pueden impedir que una tarjeta intercambie datos con el controlador principal. Cuando el componente requiere parametrización, solicite información clara sobre su condición de configuración y el proceso técnico necesario para ponerlo en servicio.
Verifique la condición y la información de prueba
La condición comercial de un repuesto debe describirse con precisión. Los términos “nuevo”, “usado”, “reacondicionado”, “reparado” o “para reparación” no son equivalentes. La decisión depende de la criticidad del componente, la política de mantenimiento, la trazabilidad requerida y la capacidad técnica del comprador para inspeccionar e instalar la pieza.
Antes de comprar, solicite información concreta:
| Aspecto | Pregunta útil |
|---|---|
| Estado | ¿Es nuevo, usado, reacondicionado, reparado o para reparación? |
| Identificación | ¿Cuál es la referencia y revisión exactas del artículo ofrecido? |
| Inspección | ¿Qué se revisó visual o funcionalmente? |
| Prueba | ¿Qué prueba se realizó y bajo qué condiciones? |
| Alcance | ¿La prueba cubrió alimentación, comunicación, entradas, salidas u otra función? |
| Evidencia | ¿Hay fotos del artículo real, etiqueta y conectores? |
| Inclusiones | ¿Se entrega con carcasa, borneras, conectores o accesorios? |
| Limitaciones | ¿Hay daños cosméticos, reparaciones previas o elementos no verificados? |
No interprete una prueba básica de encendido como una prueba completa de funcionamiento en ascensor. Un módulo puede energizarse correctamente y aun así presentar una falla bajo carga, en comunicación o en una entrada específica. La información de prueba debe leerse según su alcance real.
Para piezas usadas o reacondicionadas, inspeccione corrosión, humedad, reparación deficiente, terminales flojos, pistas intervenidas, conectores quebrados y marcas de sobrecalentamiento. En tarjetas, los daños por descarga electrostática pueden no ser visibles; por eso, la trazabilidad y el manejo adecuado importan tanto como la inspección visual.
Empaque de forma segura los componentes KONE sensibles
La protección durante el transporte es parte de la compra técnica. Una tarjeta compatible puede llegar inutilizable si se envía sin medidas contra descarga electrostática, humedad, vibración o presión sobre los conectores.
Para tarjetas electrónicas, módulos de control y piezas sensibles, confirme que se utilicen:
- Bolsa antiestática apropiada para el componente.
- Protección rígida para evitar flexión de la tarjeta.
- Separación de pines, terminales y conectores frente a impactos.
- Material de relleno que inmovilice la pieza dentro de la caja.
- Embalaje exterior resistente al peso y al recorrido.
- Etiquetado de manipulación cuando corresponda.
No envíe una tarjeta suelta envuelta únicamente en plástico de burbujas convencional. Ese material puede proteger de golpes, pero no necesariamente controla la descarga electrostática. Tampoco coloque varias placas una encima de otra sin separación, ya que los componentes salientes y pines pueden dañarse entre sí.
En equipos pesados, como fuentes, cajas de potencia o conjuntos metálicos, el embalaje debe considerar el peso real y proteger las esquinas, la carcasa y los bornes. Fotografiar el estado del artículo antes del despacho y al recibirlo facilita la revisión de cualquier novedad de transporte.
Lista de verificación para solicitar repuestos KONE
Una solicitud completa evita intercambios innecesarios y permite comparar ofertas técnicamente. Incluya esta información en su requerimiento de abastecimiento:
- Modelo o plataforma del ascensor, si está disponible.
- Número de serie de la instalación, cuando se conozca.
- Nombre y ubicación funcional de la pieza.
- Número de parte exacto, con fotos legibles.
- Revisión de hardware, versión y códigos adicionales visibles.
- Fotografías frontal, posterior, lateral y de los conectores.
- Datos de voltaje, corriente, frecuencia y polaridad.
- Diagrama, esquema o foto del cableado existente, cuando sea pertinente.
- Tipo de falla observada y contexto en que aparece.
- Cantidad requerida y condición preferida de la pieza.
- Necesidad de carcasa, borneras, cableado u otros accesorios.
- Requisito de prueba, documentación de condición y empaque antiestático.
- Información sobre si el componente será repuesto directo, reparación o parte de una modernización.
Describa la falla sin concluir prematuramente que una tarjeta está dañada. Por ejemplo, indique si hay pérdida de comunicación, ausencia de alimentación, código mostrado, comportamiento intermitente o daño físico visible. Esto ayuda a revisar si el repuesto solicitado coincide con el síntoma, aunque el diagnóstico final debe realizarse con los procedimientos técnicos correspondientes.
