Botones Schindler: cómo elegir y reemplazar el repuesto correcto

Cambiar un botón Schindler no consiste únicamente en encontrar una pieza con el mismo símbolo. Para que el repuesto funcione y conserve la integración del panel, hay que identificar dónde está instalado, a qué familia pertenece el equipo, cómo se acciona, sus dimensiones, el tipo de iluminación, el conector y, cuando aplique, el código de la tarjeta electrónica.

La forma más segura de seleccionar botones Schindler es registrar esos datos antes de desmontar la pieza. Una foto frontal ayuda a comparar estética y símbolos, pero las fotografías de la parte posterior, el conector, la tarjeta y las etiquetas del conjunto son las que normalmente evitan una compra incompatible. Esto es especialmente importante en modernizaciones parciales, donde el ascensor puede conservar una cabina o botonera distinta a la de su configuración original.

Funciones de los botones COP y LOP Schindler

Los botones de un ascensor cumplen funciones diferentes según estén en la cabina o en el piso. Esta distinción define el tipo de señal, el símbolo, la iluminación y, en muchos casos, el conjunto electrónico al que se conectan.

COP significa Car Operating Panel: es la botonera de operación dentro de la cabina. Sus botones pueden incluir:

• Selección de piso.
• Apertura y cierre de puertas.
• Alarma o llamada de emergencia, según la configuración del equipo.
• Funciones autorizadas por llave, tarjeta u otro sistema de acceso.
• Indicadores asociados a la selección, la confirmación de llamada o estados de servicio.

LOP significa Landing Operating Panel: es el panel de llamada ubicado en cada piso. Usualmente integra:

• Llamada de subida.
• Llamada de bajada cuando el nivel tiene circulación en ambos sentidos.
• Elementos de indicación de llegada o dirección, cuando el diseño del sistema los contempla.
• Interfaz de acceso en instalaciones con control de destino o acceso restringido.

Un botón COP no debe sustituirse por uno LOP aunque el frente parezca parecido. La función puede requerir diferente señalización, lógica electrónica, cableado o una tarjeta específica. También conviene confirmar si el elemento a cambiar es un pulsador individual, una superficie táctil, una placa de botones o una tarjeta con display integrada.

Antes de solicitar un repuesto, anote la función exacta: por ejemplo, “llamada de bajada en piso”, “piso 8 en cabina”, “abrir puertas” o “alarma”. Indique igualmente si el botón está instalado en una botonera principal, una botonera auxiliar, un panel lateral o una estación de piso.

Cómo identificar aplicaciones 3300 y 3600

Las referencias 3300 y 3600 se usan con frecuencia al buscar repuestos para determinados sistemas y paneles Schindler. Sin embargo, la referencia del ascensor por sí sola no confirma que un botón, una tarjeta o una placa de llamada sea intercambiable. Dentro de una misma familia pueden existir variantes de panel, revisión electrónica, distribución de funciones y conectores.

La identificación debe partir del conjunto realmente instalado, no de una suposición basada en el modelo del ascensor. Reúna esta información:

1. Referencia visible del equipo o panel. Registre las etiquetas disponibles en la puerta de inspección, tablero, panel de cabina o estación de piso.
2. Ubicación de la pieza. Aclare si corresponde a COP o LOP y el nivel donde está instalada si es una llamada de piso.
3. Código de la tarjeta. Busque números de parte, revisión, códigos impresos y etiquetas en la PCB.
4. Fotos completas. Tome una imagen frontal, otra trasera y una fotografía del cableado antes de desconectar.
5. Configuración del panel. Documente número de botones, disposición, display, lector de acceso y elementos vecinos.

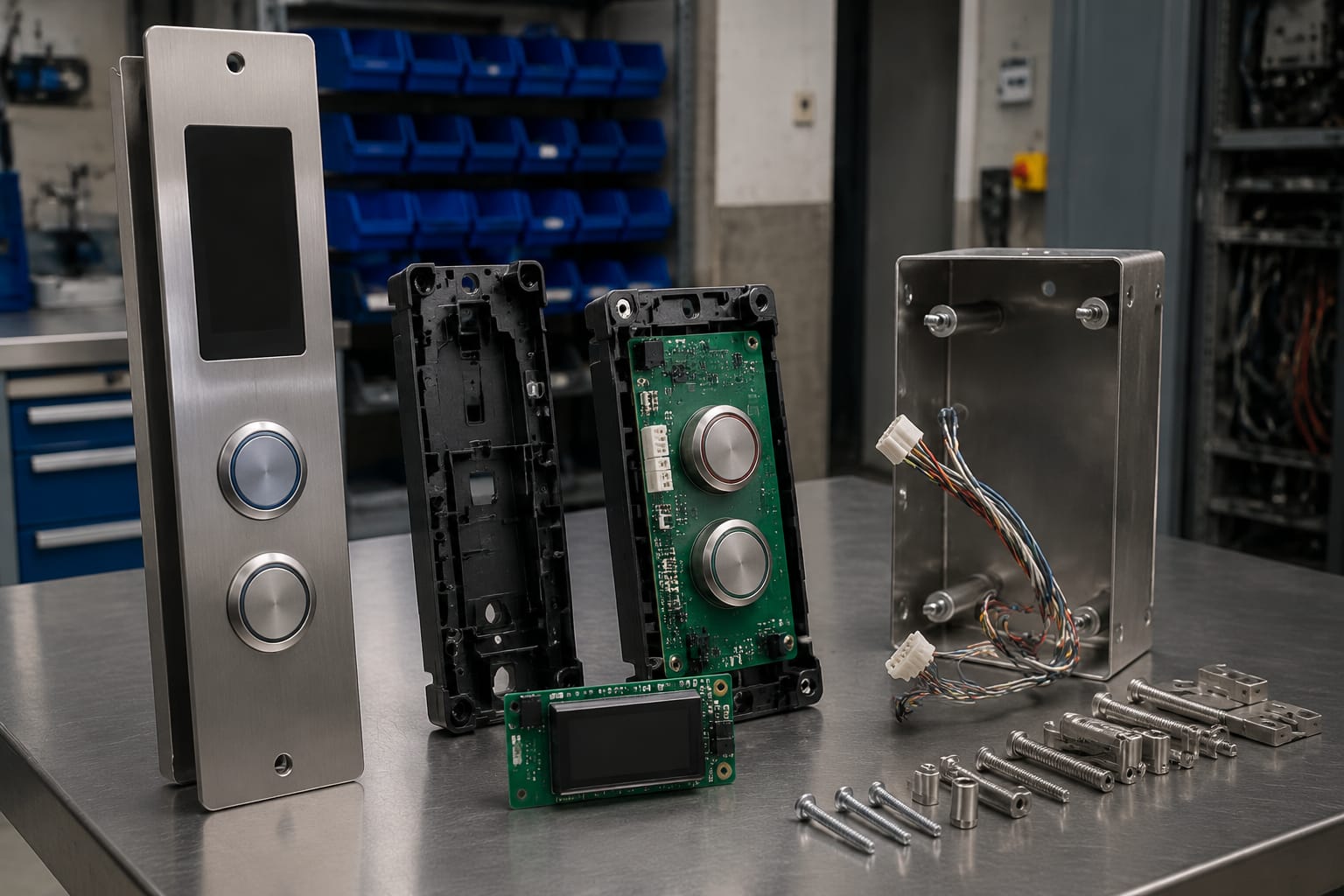

Cuando el reemplazo corresponde a una tarjeta de botonera y no a un pulsador aislado, la relación entre la aplicación y el código de placa es todavía más importante. Para aplicaciones identificadas como 3300 o 3600, puede comparar físicamente una [tarjeta de botones ID Touch para ascensores 3300 y 3600](/products/id-touch-button-board-3300-3600-elevator-parts/) con el conjunto retirado, verificando siempre referencias, conectores y disposición antes de comprar.

En estaciones de piso, no asuma que todas las placas de llamada de un edificio son idénticas. Los pisos terminales, los niveles con acceso controlado, las estaciones con un solo sentido de viaje y los paneles con display pueden usar configuraciones distintas. Una [placa de llamada de piso para 3600 y 3300](/products/3600-3300-elevator-hall-call-button-board-id-lift-parts/) debe evaluarse frente a la placa existente, no únicamente frente al nombre de la familia.

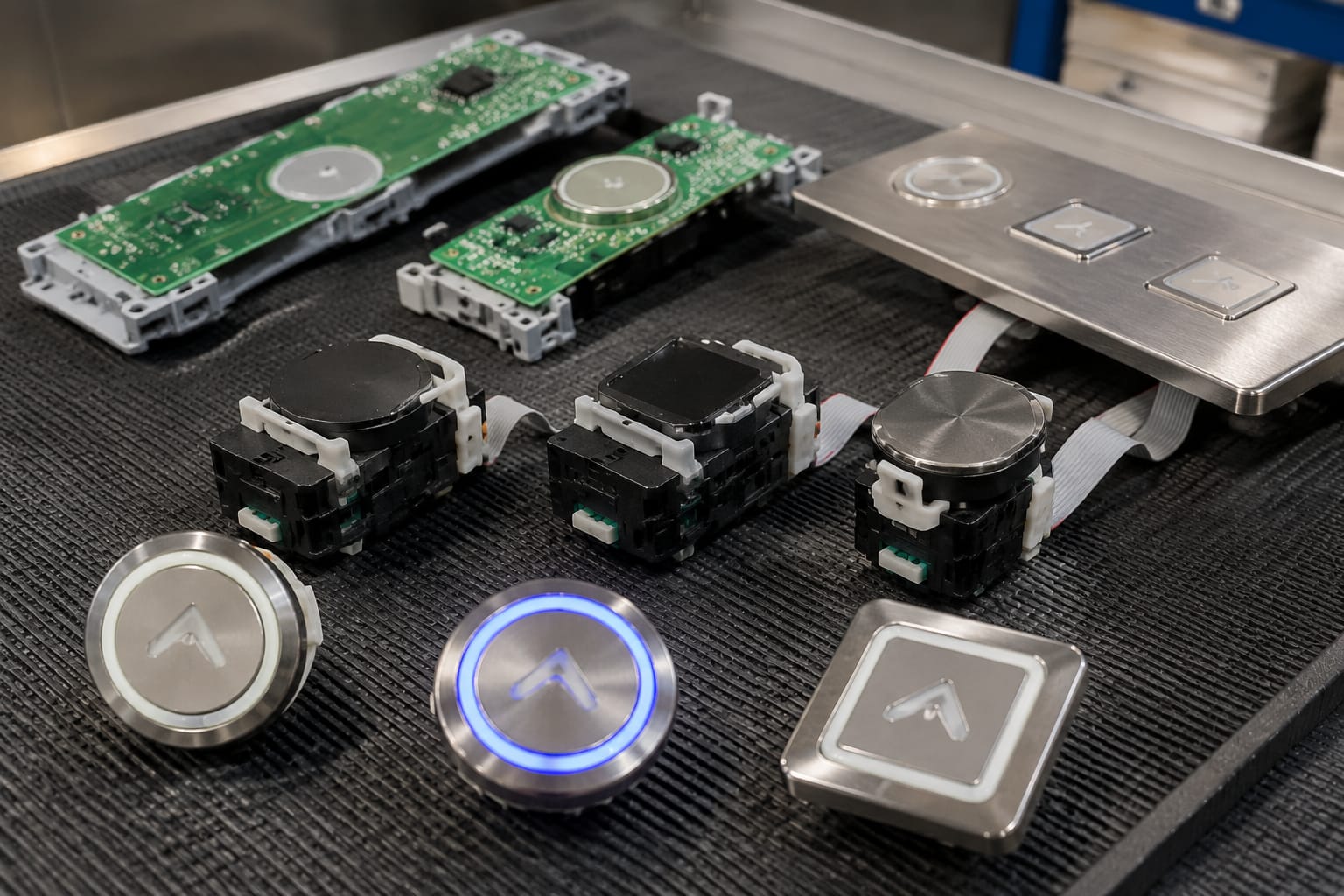

Botones de presión frente a botones táctiles

La primera decisión técnica es determinar cómo recibe la orden el panel. Un botón mecánico de presión y un botón táctil pueden cumplir la misma función para el usuario, pero su construcción y reemplazo no son equivalentes.

En un botón de presión, el problema puede estar en el actuador, la iluminación, el resorte, los contactos o el cableado. Es importante no concluir que el botón está dañado si la falla realmente se origina en una conexión floja, una placa, el sistema de puerta o la lógica de control.

En una interfaz táctil, una zona sin respuesta puede depender de la superficie visible, pero también de la electrónica asociada. Si varias áreas dejan de funcionar a la vez, si el display presenta fallas o si la retroiluminación se comporta de manera irregular, revise el conjunto completo. Cambiar solo el frente táctil no resolverá una falla ubicada en la tarjeta.

Los botones táctiles demandan especial cuidado durante el desmontaje. Forzar una lámina, doblar un cable plano o reutilizar un adhesivo deteriorado puede causar una nueva falla aunque la pieza de reemplazo sea correcta. Desenergice el equipo siguiendo el procedimiento de seguridad aplicable y evite trabajar sobre circuitos conectados.

Haga coincidir dimensiones y sistema de montaje

Dos botones Schindler pueden verse iguales desde el frente y no encajar en el mismo corte del panel. La medida nominal del pulsador no basta: el montaje depende de la abertura, la forma, el espesor de la placa, la profundidad disponible detrás de la botonera y el método de retención.

Mida o documente, como mínimo:

• Diámetro o ancho y alto de la parte visible.
• Dimensiones del corte en la placa frontal.
• Profundidad total del componente.
• Espesor del panel donde se monta.
• Posición de pestañas, clips, tuercas, tornillos o guías.
• Orientación del conector o terminales.
• Espacio libre respecto a la tarjeta, display y cableado.

Use un calibrador cuando sea posible. Una regla puede servir como referencia inicial, pero no es suficiente para definir compatibilidad en componentes pequeños. Incluya fotos con el botón retirado junto a una escala, además de las medidas anotadas.

No intente adaptar el corte del panel sin revisar el impacto en seguridad, estética y acceso al mantenimiento. Agrandar una abertura para instalar una pieza de otra geometría puede afectar el acabado de la botonera y no garantiza que el módulo quede firmemente sujeto. También puede complicar la reposición posterior del repuesto correcto.

Un error frecuente es pedir un botón por el color del aro o por el acabado metálico. Esos detalles sirven para conservar la apariencia del panel, pero deben revisarse después de confirmar el montaje y la conexión. La prioridad técnica es que el repuesto encaje, se fije correctamente y se comunique con el sistema previsto.

Revise iluminación, símbolos y señalización

La iluminación confirma al usuario que una llamada fue registrada o que una función está disponible. Por eso, al elegir botones Schindler, confirme no solo que el botón encienda, sino cómo lo hace y qué información entrega.

Revise estos puntos:

• Color de iluminación: blanco, rojo, azul u otro, según el diseño instalado.
• Estado luminoso: apagado, encendido fijo, cambio de color, parpadeo u otra indicación observable.
• Ubicación de la luz: aro, borde, símbolo, superficie completa o display asociado.
• Símbolo: flecha, número de piso, abrir puertas, cerrar puertas, alarma u otra función.
• Idioma y pictogramas: confirme textos, caracteres y simbología que requiera el proyecto.
• Orientación: una flecha o ícono invertido puede crear confusión incluso si el componente es eléctricamente compatible.
• Características de accesibilidad: relieve, Braille, contraste o marcación táctil cuando estén presentes en el panel existente o sean requeridos por el proyecto.

No presuma el voltaje, la tecnología de iluminación ni el comportamiento de señalización a partir de una foto. Esas condiciones pueden depender de la tarjeta, del cableado y de la configuración del control. Solicite o compare la referencia técnica del componente instalado.

Si va a sustituir una tarjeta de llamada táctil con display, revise la relación entre botones e indicación visual. Una [placa táctil de llamada de piso con display para 3300](/products/3300-touch-hall-call-button-display-board-elevator-parts/) debe corresponder con el formato físico, las conexiones y las funciones de la estación original. El display, los símbolos y la superficie de llamada forman parte del mismo conjunto funcional.

Verifique códigos de tarjeta y conectores

El código de la tarjeta es uno de los datos más útiles para evitar incompatibilidades. En módulos electrónicos, un nombre genérico como “botón de ascensor 3300” casi nunca identifica por completo la versión requerida. Busque los códigos impresos en la PCB, las etiquetas adhesivas, el número de revisión y cualquier marca del fabricante del conjunto.

Registre todos los códigos tal como aparecen. No omita letras, guiones, sufijos o la revisión, porque esas diferencias pueden corresponder a cambios de hardware o configuración. Cuando una etiqueta esté borrosa, tome varias fotos con buena iluminación en lugar de interpretar caracteres inciertos.

Luego compare el conector:

• Cantidad de pines.
• Forma y tamaño de la carcasa.
• Llaves o guías que impiden una conexión invertida.
• Ubicación del conector en la tarjeta.
• Tipo de cable: arnés, cable plano, terminales individuales u otro.
• Marcaciones de pines y orientación.
• Cantidad total de conectores de la placa.

Nunca fuerce un conector que parece similar. Una conexión mecánicamente posible no demuestra compatibilidad eléctrica. Asimismo, reutilizar una tarjeta de una estación de piso diferente puede causar comportamientos no deseados si la asignación de botones, el display o la configuración de comunicación no coinciden.

En una sustitución de placa, conserve la tarjeta retirada hasta completar la prueba y validar todas las funciones. Sirve como referencia para comparar conexiones y, en algunos casos, para investigar una falla que no era atribuible al botón.

Pruebe el panel después del reemplazo

La validación debe incluir más que comprobar que el nuevo botón enciende. Un panel puede mostrar iluminación y, aun así, no registrar la orden, enviar la señal incorrecta o presentar una respuesta intermitente.

Realice las pruebas conforme a los procedimientos de seguridad, operación y mantenimiento aplicables al equipo. Para una verificación funcional, considere:

1. Inspeccionar que el botón o módulo quede firme, alineado y sin presión sobre cables o tarjetas.
2. Confirmar que conectores, pestañas y tornillos queden asentados como estaban antes del desmontaje.
3. Energizar el sistema siguiendo el procedimiento correspondiente.
4. Accionar el botón varias veces y verificar una respuesta consistente.
5. Confirmar la iluminación, el símbolo mostrado y la indicación asociada.
6. Validar que la función ejecutada sea la correcta: piso, dirección, puertas o alarma según corresponda.
7. Probar los botones cercanos para descartar una conexión desplazada o una afectación del panel.
8. En una LOP, verificar la llamada desde el piso y la respuesta prevista del ascensor.
9. En una COP, revisar la selección del piso y las funciones de puerta que hayan sido intervenidas.

La prueba de alarma, comunicación de emergencia y funciones de seguridad debe realizarse únicamente bajo el procedimiento autorizado para la instalación. No convierta una prueba rutinaria de pulsadores en una intervención sobre sistemas de seguridad sin la debida preparación técnica.

Si el reemplazo funciona de forma parcial, detenga la sustitución repetida de piezas. Revise primero el código de placa, la orientación del conector, los pines, el arnés y la identificación de la aplicación. Reemplazar componentes por tanteo aumenta costos y puede ocultar la causa real.

Lista de verificación para comprar botones Schindler

Use esta lista antes de cotizar o adquirir un repuesto. Una solicitud completa reduce intercambios y facilita que el área de compras compare opciones técnicamente equivalentes.

• [ ] Función exacta del botón o módulo.
• [ ] Ubicación: COP, LOP, panel auxiliar u otra.
• [ ] Familia o referencia disponible del ascensor y del panel.
• [ ] Fotos nítidas del frente, reverso, conexiones y etiqueta.
• [ ] Código de parte y revisión de la tarjeta, si existen.
• [ ] Tipo de accionamiento: presión o táctil.
• [ ] Medidas visibles, corte de montaje y profundidad.
• [ ] Método de fijación y posición de guías o clips.
• [ ] Símbolo, idioma, numeración y orientación requeridos.
• [ ] Color y comportamiento de la iluminación observada.
• [ ] Tipo, cantidad y orientación de conectores.
• [ ] Cantidad de unidades y si los componentes deben ser idénticos entre sí.
• [ ] Estado de la pieza retirada y descripción clara de la falla.

Para compras B2B, conviene separar en la solicitud los datos confirmados de los datos pendientes. Por ejemplo, no indique un código de tarjeta como definitivo si fue leído parcialmente desde una fotografía. Esto permite al equipo técnico o de abastecimiento validar compatibilidad sin tomar una referencia incierta como base de pedido.

También es útil definir el alcance del reemplazo: botón individual, módulo táctil, placa de llamada, tarjeta con display o conjunto completo. Comprar un componente menor puede ser adecuado cuando la falla está identificada; comprar una placa completa puede tener más sentido si el deterioro compromete varios elementos o si la disponibilidad de partes individuales es limitada. La decisión debe basarse en la inspección del conjunto y la compatibilidad demostrable, no solo en la apariencia externa.
