Comprar Schindler parts correctamente exige más que relacionar el nombre del componente con la marca. Antes de pedir una tarjeta, un módulo de cabina o un controlador de puerta, hay que confirmar la familia del ascensor, el código de la pieza instalada, su revisión, las conexiones y los requisitos eléctricos o de comunicación.
Este proceso es especialmente importante para contratistas de mantenimiento, empresas de modernización, importadores y distribuidores en Colombia. Una referencia que parece similar puede no encajar físicamente, no comunicarse con el sistema existente o requerir una configuración distinta. La identificación técnica previa reduce devoluciones, paradas prolongadas y compras de inventario poco aprovechable.
Identifique la familia de equipos Schindler
El primer filtro de compatibilidad es la familia del equipo, no la apariencia de la pieza. Schindler ha utilizado distintas arquitecturas de control, maniobra, puertas e interfaces de usuario según la generación del ascensor, su aplicación y el mercado de destino.
Busque datos en más de una fuente del equipo:
- Placa de identificación de la instalación o del controlador.
- Etiqueta de la tarjeta o módulo reemplazado.
- Referencia del operador de puerta, tablero COP o indicador.
- Fotografías claras del montaje, la parte frontal y la parte posterior.
- Diagrama eléctrico, lista de materiales o documentación de mantenimiento disponible.
- Datos básicos del ascensor: capacidad, número de paradas, tipo de puerta, año aproximado de instalación y alcance de la intervención.
La denominación comercial del ascensor ayuda a orientar la búsqueda, pero no debe ser la única base de compra. Dos equipos asociados a una misma familia pueden tener diferencias de configuración en el tablero, software, conexiones, alimentación o periféricos.
También conviene separar el componente por función. Una tarjeta principal de maniobra no cumple la misma tarea que una tarjeta de visualización de cabina, una interfaz de botonera o un controlador de operador de puerta. Esta distinción evita solicitar una placa parecida que pertenece a otro subsistema.
Para una compra B2B, el registro interno debería relacionar cada repuesto con la familia, función, referencia original, revisión, fotografías y aplicación conocida. Así se puede evaluar con más precisión qué referencias son aptas para inventario y cuáles deben comprarse únicamente contra una orden específica.
Componentes comunes de control y puertas
Las piezas más consultadas suelen concentrarse en el control del ascensor, los mandos de cabina y el sistema de puertas. Aunque se agrupen bajo la búsqueda de repuestos Schindler, sus criterios de compatibilidad son diferentes.
| Grupo de componente | Función habitual | Qué verificar antes de pedir |
|---|---|---|
| Tarjeta de control | Procesa señales y coordina funciones de maniobra | Código completo, revisión, versión, posición en el tablero y conectores |
| Tarjeta COP o display | Gestiona señales de cabina, indicadores o pulsadores | Tipo de cabina, distribución de botones, interfaz, alimentación y conectores |
| Controlador de puerta | Opera la apertura, cierre y protección de las puertas | Modelo del operador, motor asociado, sensores, entradas y montaje |
| Fuente o módulo de alimentación | Alimenta circuitos de control o periféricos | Tensión de entrada y salida, capacidad, conectores y protecciones |
| Arnés o cableado | Conecta tarjetas, sensores y actuadores | Número de vías, polaridad, longitud, terminales y asignación de pines |
| Sensores y finales de carrera | Informan posición, presencia o estado del mecanismo | Tecnología, soporte físico, distancia de detección y conexión |
En tarjetas de control, confirme si la pieza reemplaza una placa principal, una tarjeta de expansión, una interfaz de entradas y salidas o un módulo de comunicación. Instalar una tarjeta de otro rol puede generar fallas difíciles de diagnosticar, aun cuando coincidan el tamaño o algunos conectores.
Para aplicaciones de maniobra, una [tarjeta de control para ascensores 3300 y 3600](/products/3300-3600-elevator-control-board-id-lift-parts/) debe evaluarse contra la referencia de la tarjeta retirada y la configuración real del sistema. El nombre de la familia aporta contexto, pero no sustituye esa validación.
En cabina, las diferencias suelen estar en el protocolo, el número de pisos atendidos, el tipo de indicador, la disposición de los pulsadores y el cableado. Al revisar una [tarjeta COP y display para ascensores 3300 y 3600](/products/3300-3600-elevator-cop-display-board-id-lift-parts/), documente tanto la placa como los elementos de cabina que conecta.
En puertas, el controlador debe corresponder al operador y a sus elementos asociados. Un [controlador de operador de puerta para ascensores 3300](/products/door-operator-controller-3300-elevator-parts/) requiere verificar el conjunto completo: modelo del operador, conexiones del motor, sensores, alimentación y ubicación de los terminales. No es recomendable asumir compatibilidad por el simple hecho de que el ascensor pertenezca a una familia similar.
Lea las etiquetas de las tarjetas y los códigos de parte
La etiqueta de la pieza retirada es la fuente más útil para iniciar una cotización de Schindler parts. Tome una fotografía legible antes de desmontarla, incluyendo cualquier adhesivo, grabado, código de barras y serigrafía de la tarjeta.
Registre cada dato tal como aparece, sin abreviarlo:
- Número de parte o referencia completa.
- Código de fabricación, lote o número de serie cuando esté disponible.
- Revisión de hardware, que puede indicarse como Rev., Ver., índice o sufijo.
- Versión de software, firmware o etiqueta de programación, si existe.
- Nombre funcional impreso en la placa.
- Fecha o código de producción, útil para diferenciar variantes.
- Marcaciones de tensión, corriente, polaridad o comunicaciones.
- Identificadores de conectores, por ejemplo, X1, CN1, J1 o posiciones similares.
No confunda números grandes impresos en la placa con el número de parte que sirve para compra. Algunos son identificadores internos de circuito, referencias de ensamble, versiones de diseño o códigos de lote. Por eso, el proveedor debe recibir imágenes de ambas caras y no solamente una secuencia escrita por teléfono o mensajería.
Las fotografías deben mostrar el contexto. Además de la tarjeta aislada, incluya una toma instalada en el tablero o en el operador, y otra de los conectores sin ocultar la posición de los cables. Esta evidencia permite comprobar orientación, fijación, número de puertos y posibles adaptaciones anteriores.
Cuando la etiqueta está ilegible o falta, no conviene completar el código por intuición. Reúna las referencias de las tarjetas vecinas, el identificador del tablero y el diagrama disponible. La combinación de estos datos puede orientar una identificación, pero debe tratarse como una validación pendiente, no como una equivalencia confirmada.
Compare aplicaciones 3300 y 3600
Las denominaciones 3300 y 3600 son útiles para acotar la búsqueda, pero no prueban que una pieza sea intercambiable entre ambas aplicaciones. La compatibilidad depende de la arquitectura específica del control y de los periféricos conectados.
La siguiente comparación sirve como método de evaluación, no como una lista de equivalencias universales.
| Aspecto por comparar | Aplicación asociada a 3300 | Aplicación asociada a 3600 | Decisión de compra |
|---|---|---|---|
| Familia declarada del equipo | Confirme en placa, documentación o componente instalado | Confirme en placa, documentación o componente instalado | No cambie de familia solo por similitud física |
| Función de la tarjeta | Determine si controla maniobra, cabina, puerta o interfaz | Determine si cumple exactamente la misma función | La función debe coincidir antes de comparar códigos |
| Referencia y revisión | Registre código completo y sufijo | Registre código completo y sufijo | Compare cada carácter relevante, incluida la revisión |
| Conectividad | Revise tipos y cantidad de conectores | Revise tipos y cantidad de conectores | Un puerto adicional o faltante puede impedir el uso |
| Configuración | Revise etiquetas de software y ajuste existente | Revise etiquetas de software y ajuste existente | Confirme requisitos de programación antes de instalar |
| Integración | Identifique periféricos y señales conectadas | Identifique periféricos y señales conectadas | Valide la comunicación con los módulos ya instalados |
La pregunta adecuada no es “¿esta tarjeta sirve para 3300 o 3600?”, sino “¿esta referencia, con esta revisión y esta configuración, sustituye la tarjeta instalada en este equipo?”. Ese cambio de enfoque reduce decisiones basadas en nombres de familia demasiado amplios.
En modernizaciones parciales, la revisión debe ser todavía más rigurosa. Puede haber componentes conservados de una instalación anterior, interfaces añadidas por terceros o cableados modificados durante mantenimientos previos. Una pieza compatible con el controlador original puede no serlo con una adaptación posterior.
Revise revisiones y conectores

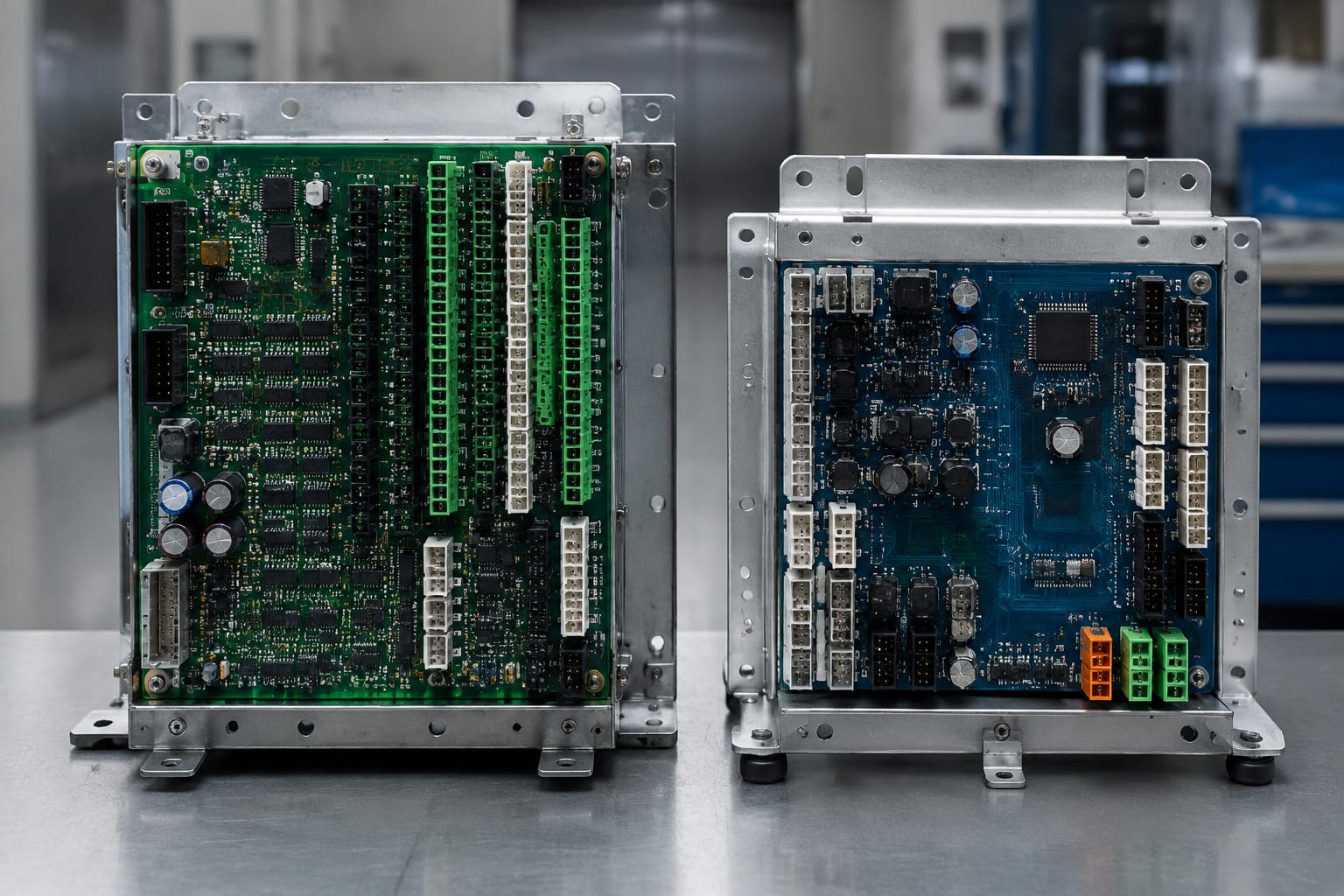

Dos placas con la misma función y una referencia parecida pueden diferir en una revisión que afecta su uso. Los cambios de revisión pueden involucrar componentes electrónicos, pinout, protecciones, capacidad de comunicación, parámetros de software o forma de montaje. No todas las revisiones son incompatibles, pero ninguna debe considerarse equivalente sin confirmación técnica.
Compare como mínimo:
- Número de parte base y todos sus sufijos.
- Designación de revisión de hardware.
- Etiqueta o versión de firmware.
- Número, forma y ubicación de conectores.
- Identificadores impresos junto a cada conector.
- Cantidad de pines, guías, muescas y sistema de bloqueo.
- Ubicación de tornillos, separadores y dimensiones físicas.
- Estado de los terminales, pistas, condensadores y conectores de la pieza retirada.
El conector merece una revisión visual y funcional. Que dos conectores tengan el mismo número de pines no significa que lleven las mismas señales. La polaridad, el orden de pines y el voltaje pueden ser distintos. Nunca fuerce un arnés ni adapte terminales a partir de una coincidencia aparente; esa práctica puede dañar la tarjeta, el controlador o los periféricos.
En una compra de reemplazo, solicite que el proveedor indique con qué código y revisión se está comparando la pieza ofertada. Cuando la referencia solicitada ha sido sustituida o la pieza tiene una revisión diferente, la respuesta útil debe explicar qué información técnica hace falta para validar la sustitución.
Confirme tensión y detalles de comunicación
La compatibilidad eléctrica es tan importante como el encaje mecánico. Antes de instalar un repuesto, confirme la alimentación requerida por la pieza y la que entrega el equipo existente. Revise la información de la etiqueta, el diagrama del sistema y la señalización de los terminales.
Verifique estos puntos:
- Tensión nominal de entrada y tipo de alimentación.
- Corriente o potencia indicada, cuando aplique.
- Corriente continua o alterna.
- Polaridad en conectores de alimentación.
- Requisitos de puesta a tierra, blindaje o aislamiento.
- Salidas hacia motor, cerradura, sensores, indicadores u otros equipos.
- Señales analógicas, digitales o de red utilizadas por el módulo.
- Direccionamiento, configuración o programación necesaria después del montaje.
Los sistemas de ascensor pueden incorporar comunicaciones entre placas y módulos periféricos. La interfaz física puede verse idéntica mientras el protocolo, la velocidad, el direccionamiento o la versión de software no coinciden. Por ello, no basta con confirmar que el cable conecta: hay que confirmar que el componente podrá intercambiar información con el resto del sistema.
Los equipos deben ser revisados e intervenidos por personal competente, con el ascensor fuera de servicio cuando corresponda y siguiendo los procedimientos técnicos y de seguridad aplicables. Este artículo orienta la identificación y el abastecimiento; no reemplaza los manuales del fabricante ni un diagnóstico en sitio.
Evalúe la documentación del proveedor
La calidad de la documentación influye directamente en la capacidad de validar una compra. Para referencias críticas, una ficha breve sin código completo o una foto genérica no ofrece suficiente base para decidir.
Un proveedor de repuestos debe poder trabajar con la información que entrega el comprador y, según el producto, aportar datos comerciales y técnicos verificables. Pregunte por:
- Referencia exacta ofertada y su condición comercial.
- Fotografías reales o suficientemente identificables de etiquetas, conectores y montaje.
- Confirmación de revisión, cuando sea visible o relevante.
- Dimensiones o detalles de fijación para piezas mecánicas.
- Datos de tensión y conexiones disponibles.
- Declaración clara de cualquier diferencia frente al código solicitado.
- Documentación de empaque, identificación y trazabilidad acordada para la compra.
- Restricciones de instalación, programación o accesorios necesarios que se conozcan.
Una respuesta que usa expresiones como “equivalente”, “compatible” o “reemplazo” debe analizarse con precisión. Pida que se aclare si significa coincidencia de número de parte, sustitución documentada, compatibilidad basada en dimensiones, o una alternativa que aún exige validación en sitio.
Para importadores y distribuidores, también es útil solicitar una matriz de referencias con fotografías, aplicación declarada y campos para revisión. Esto permite separar productos aptos para catálogo de aquellos que requieren confirmación caso por caso. Kelevator suministra repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM; al solicitar una cotización, entregar la identificación técnica completa permite una evaluación más concreta.
Lista final para abastecimiento
Antes de emitir una orden de compra de repuestos Schindler, complete esta lista:
- [ ] Confirmé la familia del ascensor mediante placa, documentación o componente instalado.
- [ ] Definí la función exacta de la pieza que se va a reemplazar.
- [ ] Registré el número de parte completo, sin omitir prefijos, sufijos ni revisión.
- [ ] Tomé fotografías legibles de ambos lados de la tarjeta o del componente.
- [ ] Comparé cantidad, tipo, posición e identificación de los conectores.
- [ ] Revisé dimensiones, puntos de fijación y orientación de montaje.
- [ ] Confirmé tensión, polaridad, alimentación y señales relevantes.
- [ ] Verifiqué requisitos de software, firmware, direccionamiento o programación.
- [ ] Identifiqué modificaciones previas, adaptadores o periféricos no originales.
- [ ] Pedí al proveedor aclaración escrita sobre cualquier diferencia de código o revisión.
- [ ] Planeé la validación por personal técnico antes de dejar el ascensor en operación.
El error más común es cotizar únicamente con el nombre “Schindler” y una descripción genérica como “tarjeta de ascensor” o “placa de puerta”. El segundo es reemplazar una referencia por otra basada solo en una foto frontal. Ambos se evitan con un expediente de identificación breve pero completo.
La siguiente acción práctica es reunir fotos, códigos, datos eléctricos y detalles de conexión de la pieza instalada, y compararlos con la referencia ofertada antes de comprometer la compra.
