Cómo identificar y comprar botones de ascensor ThyssenKrupp

Los botones de ascensor ThyssenKrupp no deben solicitarse solo por su apariencia o por el nombre de la marca. Para conseguir un reemplazo compatible es necesario identificar dónde está instalado, a qué panel o tarjeta se conecta, sus dimensiones, el tipo de iluminación y los códigos visibles en el componente original.

Una foto frontal ayuda, pero rara vez basta. Un registro técnico completo reduce el riesgo de recibir un pulsador que no entra en el recorte, no ilumina igual, no coincide con el conector o no se comunica correctamente con la placa de llamadas.

Ubique el botón: cabina, piso o estación de control

El primer dato de una solicitud debe ser la ubicación exacta del botón. Un mismo ascensor puede usar diseños similares en diferentes lugares, pero sus contactos, señalización, lógica y condiciones de trabajo pueden ser distintos.

Los puntos habituales son:

• Botonera de cabina o COP: incluye botones de pisos, apertura y cierre de puertas, alarma, paro cuando aplique, ventilación y funciones restringidas.
• Botonera de piso o hall: contiene llamadas de subida, bajada o una llamada única, según el tipo de instalación.
• Indicador de posición o display: puede ir integrado a la botonera de cabina, sobre la puerta de piso o en un módulo separado.
• Panel de servicio, acceso o bomberos: puede tener pulsadores especiales, llave, señalizadores y lógica diferente a la de una llamada convencional.
• Botonera auxiliar: se encuentra, por ejemplo, en cabinas con más de una entrada, ascensores de carga o instalaciones con controles de acceso.

Indique si se trata de un botón de destino, de una función de puerta, de alarma, de llamada de piso o de una pieza de servicio. También registre el piso donde está instalado el componente de hall, pues ciertos edificios tienen funciones de control de tráfico, acceso por tarjeta o llamadas diferenciadas.

No asuma que un botón de cabina puede reemplazar uno de piso aunque tengan el mismo diámetro. Un pulsador puede ser mecánicamente similar y, aun así, usar un voltaje, una placa de circuito o un protocolo de señal distinto.

Identifique la familia del panel y del controlador

“ThyssenKrupp” identifica una marca, no una referencia única de repuesto. La configuración de botones depende de la generación del equipo, el mercado de origen, el panel de control, una modernización previa y las adaptaciones realizadas en el edificio.

Empiece por revisar la información disponible en estos lugares:

1. Placa de datos de la cabina.
2. Etiqueta de identificación del tablero de maniobra.
3. Rótulos internos de la botonera de cabina.
4. Etiquetas en la parte posterior de la botonera de piso.
5. Serigrafías de las tarjetas electrónicas.
6. Documentación de mantenimiento, esquemas eléctricos y registros de modernización.

Fotografíe las etiquetas completas, incluso si parecen poco relevantes. Un código de fabricación, una referencia de tarjeta o una revisión de hardware puede diferenciar dos piezas visualmente iguales.

Qué información del panel conviene registrar

Para la botonera de cabina, documente:

• Distribución de pisos y funciones.
• Orientación del panel: vertical, horizontal, lateral o integrada en pasamanos.
• Material y acabado de la placa frontal.
• Tipo de fijación: tornillos visibles, fijación posterior, marco o conjunto modular.
• Referencias de la placa, módulos de botones y cableado.
• Si el botón se cambia individualmente o viene unido a una tarjeta.

Para la botonera de piso, anote además:

• Una o dos direcciones de llamada.
• Posición respecto a la puerta y orientación.
• Tipo de montaje: empotrado, sobrepuesto o integrado a marco.
• Presencia de display, flechas, gong o señalizadores.
• Si el módulo pertenece a una instalación de llamadas convencional o de selección de destino.

En equipos intervenidos, la marca visible en el frente puede no coincidir con la del controlador o con la referencia de la tarjeta actual. La compatibilidad debe evaluarse contra el conjunto que está instalado, no solo contra el fabricante original del ascensor.

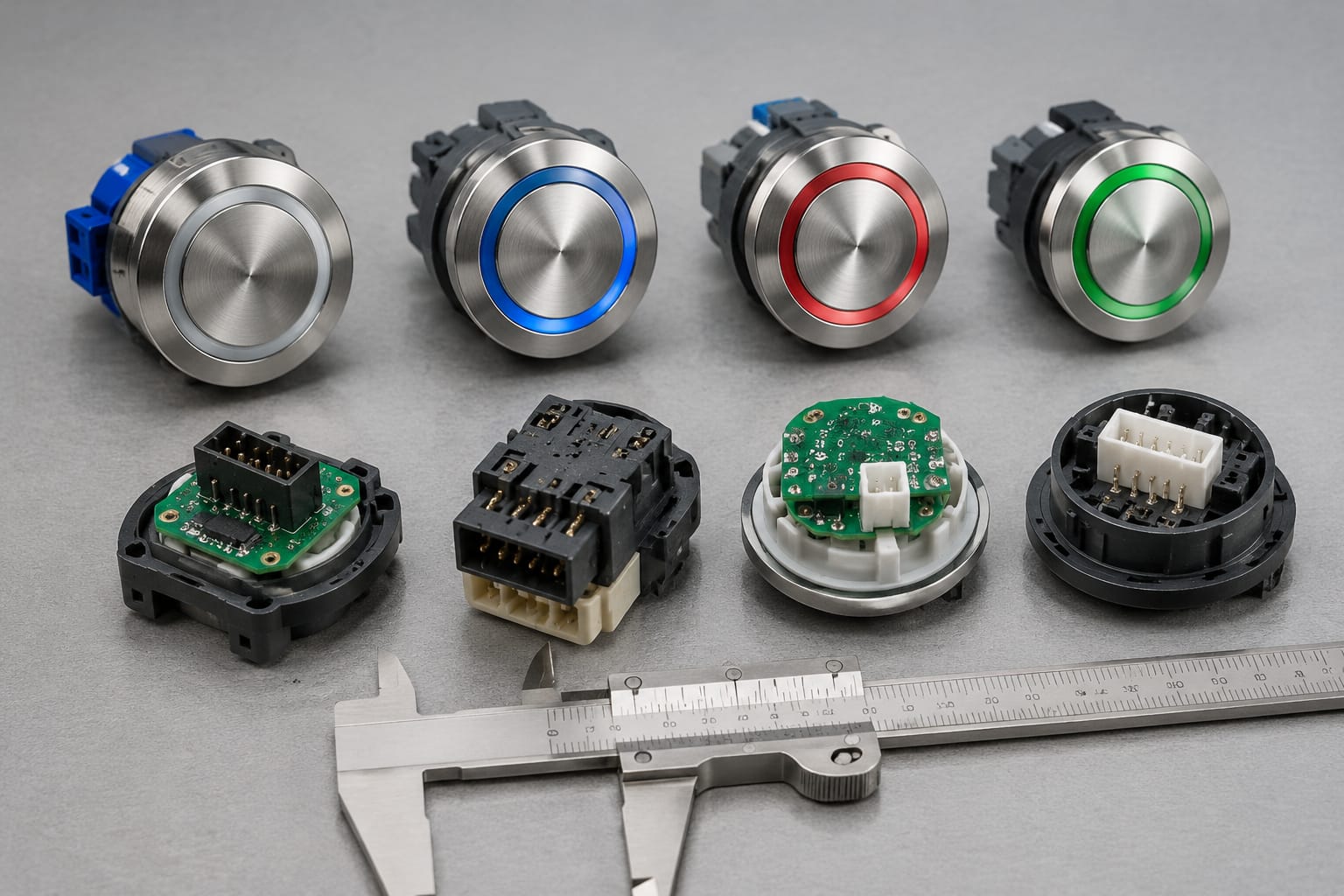

Mida el botón y el recorte de montaje

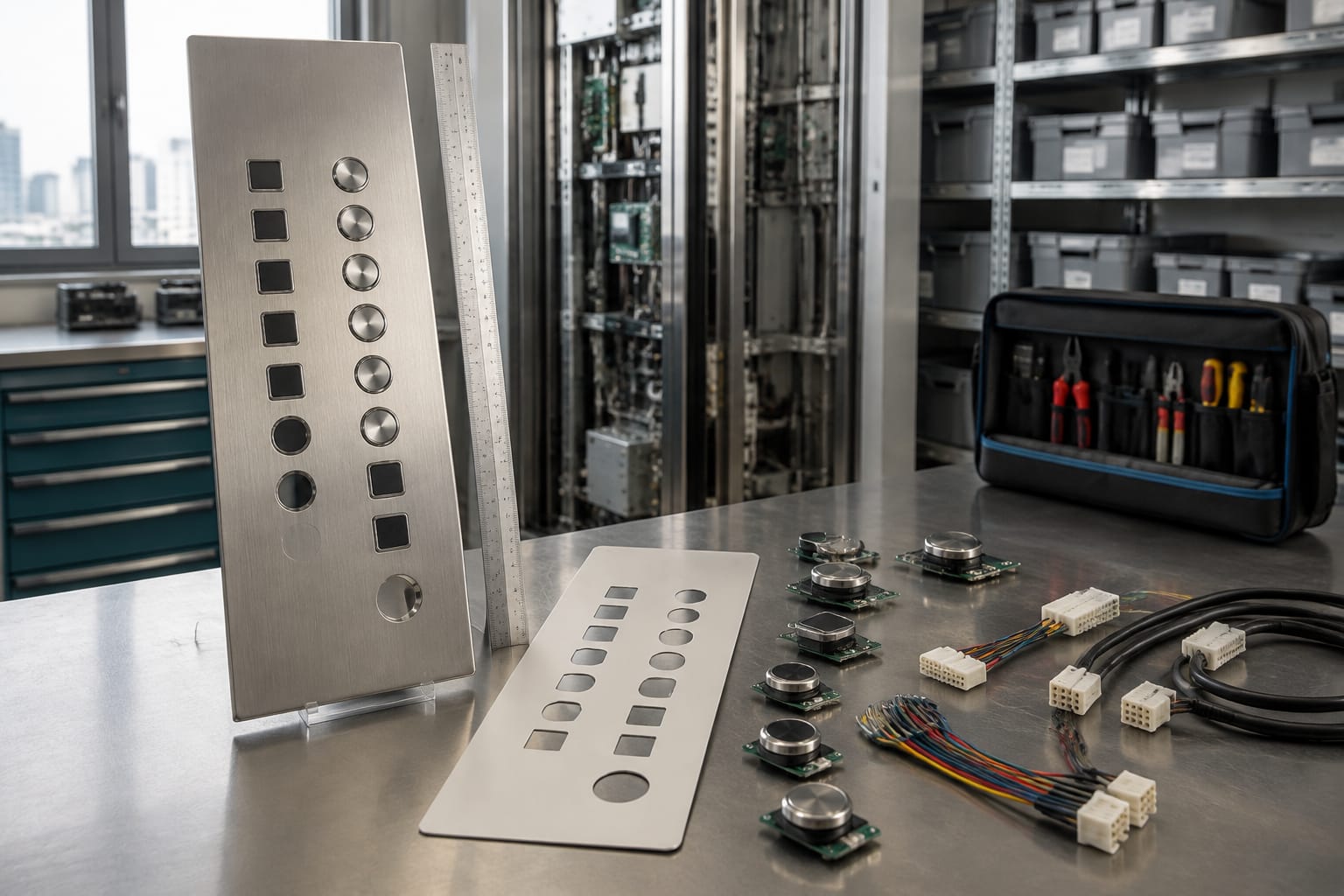

La medida exterior del botón es importante, pero el recorte de la placa es el dato que define si puede instalarse. Un botón redondo de apariencia estándar puede tener un cuerpo posterior, pestañas, tuerca o sistema de encaje incompatible con el panel existente.

Tome medidas con calibrador cuando sea posible y expréselas en milímetros. Si no es viable retirar el componente de inmediato, mida con una regla como referencia preliminar y confirme después antes de emitir una orden.

Incluya fotografías frontal, lateral y posterior. Para que una imagen permita estimar dimensiones, ubique al lado una regla o calibrador sin tapar etiquetas, terminales ni pestañas de montaje.

Errores frecuentes al medir

Un error común es medir el lente iluminado y omitir el aro metálico o plástico que cubre el recorte. Otro es comparar únicamente la cara frontal de una botonera modular: el módulo puede ocupar varias posiciones internas y tener puntos de anclaje no visibles desde la cabina.

También conviene confirmar el grosor de la placa. Un sistema de clips diseñado para una lámina delgada puede quedar flojo o no cerrar sobre un frente más grueso.

Revise iluminación, confirmación y señal táctil

La iluminación no es un detalle puramente estético. En muchos botones de ascensor funciona como indicación de disponibilidad, confirmación de llamada o registro de destino. El reemplazo debe reproducir la función requerida, no solo emitir luz.

Documente los siguientes elementos:

• Color de reposo: el aspecto del botón cuando no hay llamada registrada.
• Color al activar: el cambio visual después de presionarlo.
• Tipo de fuente de luz: LED, lámpara u otro sistema, cuando sea identificable.
• Modo de iluminación: anillo, símbolo, lente completo, halo lateral o flecha.
• Respuesta de pulsación: mecánica, táctil, sonora o combinada.
• Símbolo y numeración: números, letras, pictogramas, braille o relieve.
• Orientación del relieve: importante para símbolos de abrir/cerrar puertas y flechas.
• Leyendas especiales: acceso restringido, piso de evacuación, alarma, servicio u otras funciones.

No deduzca el voltaje de iluminación por el color. Los requisitos eléctricos deben verificarse con el esquema, la tarjeta asociada o la identificación del componente. Conectar un módulo con alimentación o polaridad no confirmada puede causar fallas de señalización o dañar la electrónica.

Braille, relieve y lectura en cabina

Los pulsadores de cabina suelen requerir información perceptible al tacto, pero el diseño aceptable depende de la aplicación y de los requisitos contractuales o normativos aplicables al proyecto. Cuando se vaya a reemplazar una botonera o varios botones, revise la altura del relieve, la ubicación del braille, el contraste visual y la consistencia de la señalización entre pisos.

No conviene cambiar solo un botón por otro de color, tipografía o relieve muy diferente si ello afecta la lectura de la cabina. En una modernización parcial, puede ser preferible evaluar el conjunto del panel para mantener una interfaz coherente.

Registre códigos de tarjeta, terminales y conectores

Las referencias impresas en tarjetas, conectores y módulos suelen ser más útiles que una foto frontal del botón. En sistemas electrónicos, la compatibilidad depende de la señal y de la conexión, no solo de la fijación física.

Antes de desconectar un módulo, aplique el procedimiento de seguridad correspondiente y documente el estado original. Un registro ordenado facilita volver a conectar el componente y permite a un proveedor analizar alternativas.

Incluya en su expediente:

• Número de parte, referencia, revisión y fecha visibles en la tarjeta.
• Marcas y códigos impresos en la parte posterior del botón.
• Número de pines y forma del conector.
• Color, posición y etiqueta de cada arnés.
• Marcación de bornes o terminales.
• Número de tarjetas dentro de la botonera.
• Fotos de ambos lados de cada tarjeta.
• Relación entre botón, display, flechas y tarjeta de control.
• Síntoma de falla observado, si existe.

Evite basar la compra en el color de los cables. Las convenciones de cableado pueden variar entre instalaciones, reparaciones anteriores y fabricantes de tarjetas. La posición del conector, el pinout y la serigrafía aportan una base mucho más confiable.

Si la botonera incorpora una tarjeta de circuito impreso, determine si el pulsador se puede sustituir de forma individual. Algunos diseños están construidos como una sola placa: cambiar el botón puede requerir trabajo electrónico especializado o el reemplazo del módulo completo.

Evalúe la integración con displays y tarjetas de llamada

En instalaciones modernas, el botón de piso puede hacer parte de una estación integrada con flechas, indicadores, pantalla y señal acústica. En cabina, el pulsador puede compartir tarjeta con el indicador de posición, los mensajes de estado o las funciones de acceso.

La pregunta clave es: ¿el botón es un componente independiente o una parte de una solución electrónica integrada?

Cuando la estación de piso combine pantalla y llamada, documente toda la unidad. Para comparar opciones de reemplazo, revise componentes de [tarjetas de llamada y displays para ascensores](/products/3600-5200-elevator-call-display-board-button-lift-parts-accessories/) que correspondan al tipo de conjunto que está evaluando.

En proyectos donde se busque actualizar la interfaz de usuario, una [botonera táctil de hall y tarjeta de pulsación](/products/touch-hall-call-touch-button-board-elevator-parts/) requiere una validación adicional de alimentación, señal de comunicación, integración mecánica y experiencia de uso. No debe tratarse como un recambio directo de un pulsador convencional sin confirmar esos puntos.

Compruebe accesibilidad, uso y resistencia

Un repuesto compatible debe soportar las condiciones de operación del lugar. La recepción de un edificio, una clínica, una torre residencial, un centro comercial o un ascensor de carga imponen exigencias diferentes en frecuencia de uso, limpieza, golpes y exposición ambiental.

Antes de seleccionar botones ThyssenKrupp o alternativas compatibles, evalúe:

• Contraste: números y símbolos deben poder distinguirse del fondo.
• Información táctil: braille o relieve cuando aplique al diseño y exigencias del proyecto.
• Fuerza y recorrido de pulsación: una pulsación demasiado dura o imprecisa afecta la operación cotidiana.
• Resistencia del frente: considere rayones, limpieza frecuente, humedad y vandalismo según el sitio.
• Sellado: relevante en accesos expuestos al polvo, agua o variaciones ambientales.
• Material del lente y marco: plástico, metal u otra combinación que mantenga la apariencia del panel.
• Capacidad de mantenimiento: determine si el componente permite reemplazo individual en futuras intervenciones.

Las normas aplicables deben confirmarse para cada edificio y alcance de obra. Un mantenimiento correctivo de un botón no siempre implica actualizar todo el sistema a requisitos actuales, pero una modernización, una renovación de panel o una intervención contractual más amplia puede exigir revisiones adicionales.

Compatibilidad funcional frente a equivalencia visual

Un botón equivalente visualmente puede ser aceptable solo cuando sus medidas, fijación, señal eléctrica, iluminación y uso previsto han sido confirmados. Si cualquiera de estos aspectos queda pendiente, descríbalo como una alternativa por validar, no como un reemplazo garantizado.

Esto es especialmente importante al sustituir botones discontinuados. En ocasiones será necesario adaptar el panel, reemplazar el módulo completo o adoptar una botonera nueva compatible con la maniobra. Para ese tipo de evaluación, una [botonera de cabina, botones y display personalizables](/products/elevator-car-control-panel-car-button-display-cop-customization/) puede servir como referencia para definir el alcance técnico del conjunto, no como confirmación automática de compatibilidad.

Prepare una solicitud de cotización técnica completa

La solicitud más útil permite que el proveedor determine si puede ofrecer el componente exacto, una alternativa compatible o una solución que requiere adaptación. Envíe la información agrupada, no fotos dispersas sin descripción.

Use esta lista de verificación:

• Marca reportada del ascensor: ThyssenKrupp, si figura en la instalación.
• Ubicación del componente: cabina, piso, acceso principal, panel auxiliar u otra.
• Función: piso, subida, bajada, apertura, cierre, alarma, llave o indicador.
• Cantidad requerida y cantidad instalada.
• Fotos frontal, posterior, lateral y del conjunto completo.
• Foto legible de cada etiqueta, código y serigrafía.
• Medidas exteriores, recorte, profundidad y espesor de placa.
• Tipo de montaje y puntos de fijación.
• Color y comportamiento de la iluminación.
• Símbolo, idioma, braille, relieve y acabado requerido.
• Referencia del tablero de maniobra o controlador, si está disponible.
• Datos de conectores, pines, terminales y arneses.
• Estado del componente: falla total, iluminación intermitente, pulsación deficiente, pieza perdida u otro.
• Restricciones del proyecto: conservar placa, reemplazar módulo, actualizar conjunto o requerir homologación interna.

Describa también si se requiere una unidad para diagnóstico, varias piezas para mantenimiento preventivo o un lote para modernización. La cantidad puede cambiar la conveniencia de buscar el botón individual, una tarjeta completa o una solución de panel.

Kelevator suministra repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento, empresas de modernización y compradores OEM. Con un expediente técnico como el anterior, el análisis de una alternativa de suministro puede centrarse en compatibilidad verificable en lugar de depender de una identificación visual.

Errores que suelen retrasar el suministro

El problema más común es solicitar “un botón ThyssenKrupp” sin especificar función, medida ni referencia. Esa descripción puede aplicar a múltiples familias de equipos y no permite evaluar la conexión.

Otros errores recurrentes incluyen:

• Enviar fotos desenfocadas de etiquetas o tarjetas.
• Medir solo la parte visible del botón.
• Omitir la parte posterior de la botonera.
• Confundir una placa de display con una tarjeta de llamadas.
• Pedir una pieza por el color del lente sin registrar el comportamiento luminoso.
• Suponer que un conector similar tiene el mismo pinout.
• Desmontar arneses sin marcarlos o fotografiarlos.
• Reemplazar un módulo integrado por un pulsador aislado sin revisar la lógica de control.
• Ignorar cambios efectuados en modernizaciones anteriores.

La corrección suele ser sencilla: detener la compra hasta completar los datos que faltan. En repuestos para ascensores, una identificación incompleta puede generar tiempos de revisión adicionales, adaptaciones en campo y componentes que no se pueden instalar.

Preguntas frecuentes

¿Se puede identificar un botón ThyssenKrupp únicamente con una foto?

Una foto frontal permite hacer una primera comparación, pero no confirma compatibilidad. Se necesitan, como mínimo, imágenes posteriores, medidas del recorte, tipo de montaje, códigos visibles y datos de conexión. Si el botón pertenece a una tarjeta, también debe documentarse esa tarjeta.

¿Es posible sustituir un botón por una alternativa compatible?

Puede ser posible cuando se verifican dimensiones, fijación, contactos o comunicación, iluminación, señalización y condiciones de uso. Si se trata de una tarjeta o una estación integrada, la revisión debe incluir además referencias, conectores y compatibilidad con el controlador.

¿Qué hago si no encuentro un número de parte?

Registre todos los códigos alternativos: serigrafías de placa, etiquetas de conectores, referencia del controlador, información de la cabina y medidas. Fotografíe la parte trasera con buena luz. Una combinación de estos datos puede permitir identificar una familia o determinar si se requiere una alternativa adaptable.

¿Debo pedir solo el pulsador o toda la botonera?

Depende de cómo esté construido el conjunto y del estado general del panel. Un pulsador individual puede ser adecuado si es reemplazable y los demás componentes están en buen estado. Si hay tarjetas deterioradas, varios botones desgastados, diferencias estéticas o una modernización de control, puede ser más razonable evaluar un módulo o panel completo.

El siguiente paso es crear una ficha por cada tipo de botón o estación que necesite reemplazar. Incluya medidas, fotos y códigos antes de solicitar opciones; así podrá comparar el repuesto exacto, una alternativa compatible o una actualización del conjunto con criterios técnicos claros.
