Repuestos para ascensores ThyssenKrupp: guía TKE

Los thyssenkrupp elevator parts no se deben seleccionar únicamente por la apariencia, el nombre comercial del ascensor o una fotografía de la tarjeta. Para sustituir un repuesto con seguridad, hay que identificar el equipo instalado, la familia de maniobra, el código completo de la pieza, su revisión, conectores y condiciones eléctricas.

Esto es especialmente importante en ascensores con equipos de distintas generaciones: una pieza puede conservar la marca ThyssenKrupp en la etiqueta, mientras que el soporte documental, la nomenclatura o una referencia alternativa usan TKE. Antes de comprar, reúna evidencia del repuesto retirado y valide la compatibilidad funcional, física y eléctrica.

Denominación ThyssenKrupp Elevator y TKE

ThyssenKrupp Elevator fue la denominación usada históricamente en numerosos ascensores, controles y componentes. Posteriormente, la actividad de ascensores pasó a operar como TK Elevator, que también puede aparecer como TKE en documentación, catálogos o referencias de servicio.

Esta evolución de nombre no significa que todos los componentes antiguos tengan un reemplazo directo ni que cualquier pieza marcada TKE sea intercambiable con una marcada ThyssenKrupp. En la práctica, los compradores pueden encontrar cuatro situaciones:

El nombre de la marca es un punto de partida, no una confirmación de compatibilidad. En una modernización parcial también es común encontrar cabina, indicador, botonera y controlador de épocas diferentes. Por eso, una solicitud que solo dice “repuesto TKE” o “tarjeta Thyssen” suele ser insuficiente para cotizar con precisión.

En Colombia, donde una empresa de mantenimiento puede atender equipos instalados durante varios ciclos de renovación, conviene conservar el registro de cada reemplazo realizado: foto de etiqueta, fecha, código de la tarjeta retirada, versión instalada y cambios de cableado. Ese historial reduce el riesgo de pedir otra vez una referencia inadecuada.

Identifique el ascensor y la familia del controlador

La identificación debe comenzar en el tablero de control, no en la cabina. La placa del ascensor y las etiquetas internas pueden aportar datos útiles, pero la tarjeta o módulo que se quiere sustituir debe relacionarse con la familia de controlador donde trabaja.

Registre, como mínimo, la siguiente información:

• Marca visible en el equipo y en el controlador.
• Modelo o familia de la maniobra, si aparece en la puerta del tablero, planos o etiquetas.
• Número de serie, identificación de instalación o número interno del activo.
• Código completo del componente retirado.
• Revisión de hardware, versión de firmware y fecha de fabricación, cuando estén indicadas.
• Función del módulo: comunicación de cabina, display, alimentación, interfaz de puertas, entradas/salidas u otra.
• Cantidad de módulos iguales y ubicación exacta dentro de la instalación.
• Fotografías nítidas de ambos lados de la tarjeta, sus conectores y el cableado conectado.

No confunda la identificación del ascensor con el número de parte. El número de serie de la instalación ayuda a ubicar documentación, pero no reemplaza el código de una tarjeta. Asimismo, el texto impreso en una pantalla o en un embellecedor no basta para determinar qué tarjeta controla el equipo.

Determine si se trata de una pieza de cabina o de maniobra

Los displays, placas de botonera y tarjetas de comunicación de cabina suelen depender de una red interna específica. En cambio, los componentes del tablero de maniobra pueden manejar señales de seguridad, puertas, posición o potencia. La criticidad y el proceso de sustitución no son iguales.

Antes de buscar repuestos para ascensores ThyssenKrupp, clasifique el componente:

1. Indicador o display: muestra piso, dirección, mensajes o estado.
2. Tarjeta de comunicación de cabina: intercambia datos entre la cabina y el controlador.
3. Módulo de botonera/COP: interpreta pulsadores, llaves, señalización y, según el diseño, displays.
4. Tarjeta de interfaz: adapta señales entre subsistemas.
5. Tarjeta principal o módulo de control: participa directamente en la lógica de operación de la maniobra.
6. Fuente, transformador o módulo de potencia: entrega o conmuta energía.

Una tarjeta con conectores parecidos puede cumplir una función completamente distinta. La coincidencia visual no es un método de identificación técnica.

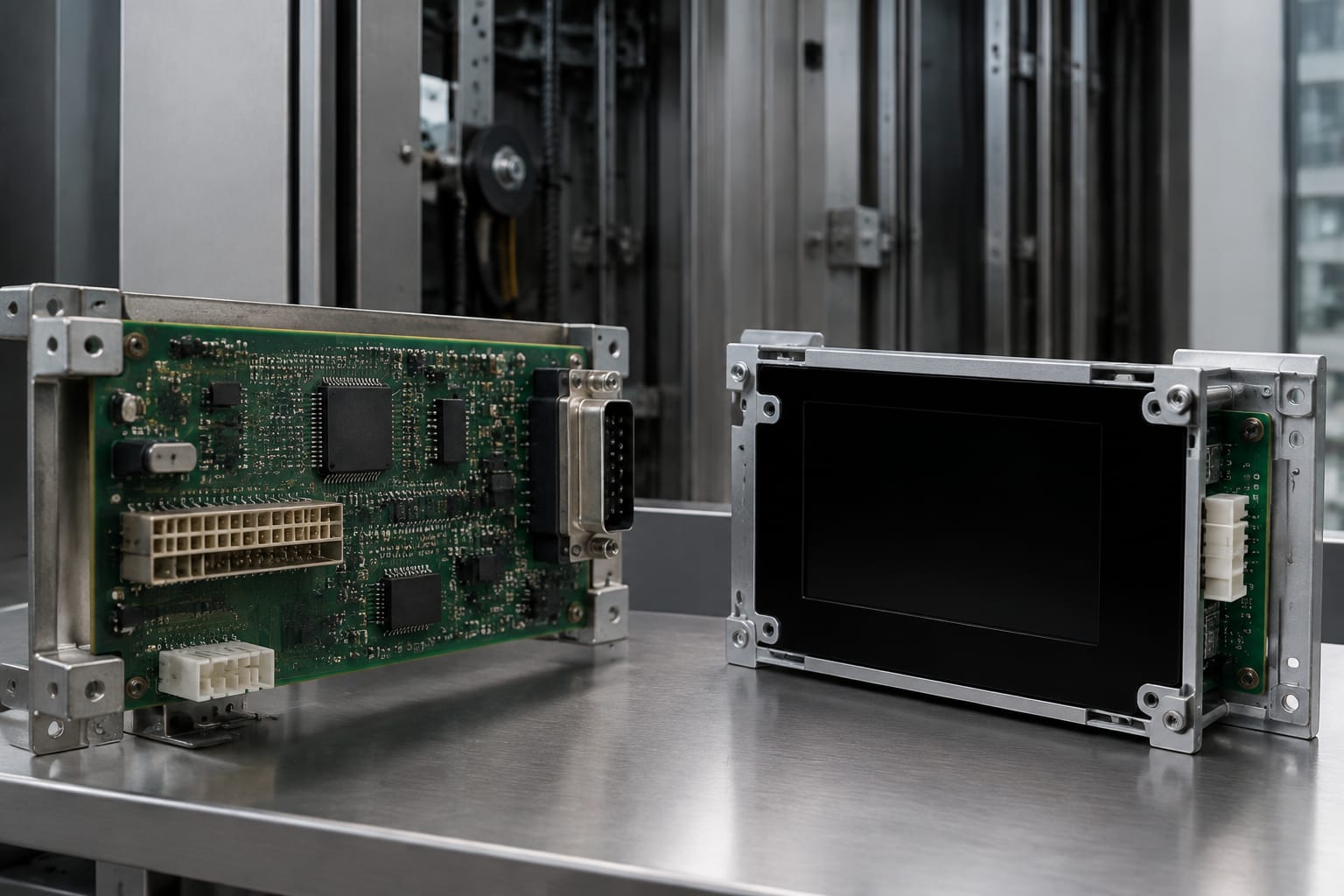

Componentes comunes de display y comunicación

En solicitudes de partes TKE aparecen con frecuencia los conjuntos de señalización y comunicación de cabina. Son piezas sensibles a la compatibilidad porque dependen de topología de red, asignación de pines, protocolo, tensión de alimentación y configuración del sistema.

Un display de salida puede servir para visualizar información en una ubicación determinada, pero debe corresponder a la arquitectura del ascensor. Antes de reemplazarlo, compare su código, tipo de conector, número de pines, posición de montaje y función. Una tarjeta de display de salida para ascensor Thyssen es relevante cuando la pieza requerida corresponde específicamente a ese tipo de señalización; no debe asumirse como sustituto universal de cualquier display de cabina.

Las tarjetas de comunicación de cabina también exigen validación cuidadosa. Por ejemplo, la forma física de una placa, rectangular o compacta, no define por sí sola su aplicación. Para referencias con esa configuración, revise la información de una tarjeta rectangular de comunicación de cabina Thyssen junto con las fotos y códigos de la tarjeta instalada.

En algunos sistemas, la referencia visible puede indicar una familia como 3600. Esto puede orientar la búsqueda, pero aún se deben confirmar revisión, terminales y función. Una tarjeta de comunicación y display de cabina 3600 puede ser pertinente para esa familia concreta, siempre que la identificación del equipo la respalde.

Señales de que el problema no está en la tarjeta

Un display apagado o una comunicación intermitente no prueban que la placa esté dañada. Revise antes:

• Tensión de alimentación en el conector, medida por personal competente y con el procedimiento de seguridad aplicable.
• Estado de fusibles, fuentes y borneras.
• Continuidad y fijación del arnés entre tablero y cabina.
• Pines doblados, terminales flojos, humedad, sulfatación o señales de calentamiento.
• Configuración, direccionamiento o parámetros del controlador.
• Fallas registradas en la maniobra que apunten a la red de cabina o a otro módulo.

Cambiar una tarjeta sin descartar estas causas puede dejar la falla intacta y, en algunos casos, dañar el repuesto de reemplazo.

Lea los códigos de tarjeta y las etiquetas de revisión

El código útil para abastecimiento suele estar impreso en una etiqueta, serigrafía o código de barras. Fotografíelo completo antes de desmontar la pieza. Evite transcribirlo de memoria: un carácter confundido puede llevar a una variante distinta.

Busque y diferencie estos campos:

No elimine sufijos, guiones ni letras finales al solicitar cotización. Una referencia base puede designar una familia, mientras que su sufijo identifica una revisión particular o una configuración regional. Tampoco se debe inferir que una revisión posterior es automáticamente compatible hacia atrás.

Cómo documentar una tarjeta sin perder información

Tome una foto frontal, una posterior y una lateral donde se lean los conectores. Incluya una imagen de la etiqueta con buena iluminación y otra de la tarjeta instalada antes de desconectar el arnés. Si hay jumpers, microinterruptores, selectores o etiquetas de posición, regístrelos.

Cuando la placa está quemada o la etiqueta es ilegible, busque el código en:

• El manual de mantenimiento y los diagramas eléctricos.
• Listas de materiales del proyecto o entrega técnica.
• Facturas u órdenes de servicio anteriores.
• Etiquetas del arnés o del módulo asociado.
• Otra unidad idéntica de la misma instalación, solo como referencia y después de confirmar que comparten configuración.

No retire ni instale tarjetas con la maniobra energizada salvo que el procedimiento técnico del fabricante lo autorice expresamente. Las tareas deben realizarlas técnicos habilitados y siguiendo los controles de seguridad del sitio.

Compare conectores y valores eléctricos

La referencia de parte es la primera validación; la comparación física y eléctrica es la segunda. Dos módulos con el mismo tamaño pueden tener asignaciones de pines distintas. Conectar uno incorrecto puede provocar que no funcione, genere fallas de comunicación o afecte otros componentes.

Revise estos criterios antes de aprobar un reemplazo:

• Conector: tipo, cantidad, orientación, pestañas de bloqueo y número de pines.
• Pinout: función de cada terminal, no solamente su posición física.
• Alimentación: tensión nominal, tipo de corriente y polaridad.
• Consumo y capacidad: especialmente en fuentes, relés, salidas o módulos de potencia.
• Señal de comunicación: bus o protocolo especificado por la familia del controlador.
• Montaje: dimensiones, perforaciones, guías, separadores y disipación.
• Configuración: jumpers, direccionamiento, firmware y parámetros requeridos.
• Entorno: temperatura, ventilación, protección frente a polvo o humedad conforme a la aplicación original.

La tensión debe verificarse contra documentación o marcación clara del fabricante. No es aceptable deducirla solo por el color de los cables, el tipo de conector o la tensión disponible en el tablero.

En piezas de comunicación, un adaptador improvisado puede ocultar una incompatibilidad de pinout. Úselo únicamente cuando exista documentación técnica que lo respalde y cuando la modificación esté dentro de un alcance profesional aprobado. En circuitos relacionados con seguridad, el criterio debe ser aún más estricto: no sustituya un componente por similitud funcional sin confirmación técnica aplicable.

Maneje componentes obsoletos o renombrados

Un repuesto puede quedar obsoleto porque se descontinuó su fabricación, cambió de denominación, fue absorbido dentro de un conjunto o requiere una actualización de sistema. “Obsoleto” no significa necesariamente “imposible de conseguir”, pero sí exige una evaluación más detallada.

Las alternativas habituales son:

1. Misma referencia exacta: adecuada cuando se identifica la pieza y se mantiene la versión necesaria.
2. Referencia sucesora: requiere confirmar una relación de sustitución documentada.
3. Conjunto actualizado: puede incluir placa, cableado, display, software u otros accesorios.
4. Reparación especializada: solo es razonable si el diagnóstico, la trazabilidad y el alcance de la reparación están claros.
5. Modernización parcial o total: puede ser necesaria cuando varias piezas críticas han quedado sin soporte o son incompatibles entre sí.

No compre una tarjeta usada únicamente porque coincide el formato. Además del desgaste, puede contener firmware, parámetros o modificaciones desconocidas. Solicite identificación legible, fotos de conectores y una declaración clara sobre qué incluye el suministro. Una tarjeta sin arnés, memoria, display, fuente o accesorio requerido puede no resolver la intervención.

Cuando se proponga una referencia renombrada, pida que se indique si es una equivalencia directa o una actualización que requiere modificaciones. Esta diferencia afecta alcance, tiempo de inmovilización, mano de obra y pruebas de puesta en servicio.

Documentación que debe solicitar al proveedor

Una solicitud de reemplazo bien preparada reduce intercambios y evita comparar productos que no aplican. El proveedor necesita datos de la pieza y de su contexto; a su vez, el comprador debe pedir evidencia técnica suficiente antes de emitir una orden.

Entregue al proveedor:

• Código completo y revisión de la pieza actual.
• Fotos legibles de frente, reverso, conectores y etiqueta.
• Marca y familia del controlador.
• Función exacta de la tarjeta y síntoma que motivó el cambio.
• Cantidad requerida.
• Diagrama, plano o listado de terminales disponible.
• Información sobre firmware, jumpers o direccionamiento.
• País de instalación cuando pueda afectar la alimentación o configuración del equipo.

Solicite al proveedor:

• Referencia ofrecida y revisión propuesta.
• Confirmación de si se trata de la misma pieza, una sucesora o una alternativa.
• Fotografías de etiqueta y conectores de la unidad ofrecida, cuando corresponda.
• Lista de elementos incluidos y excluidos.
• Requisitos de instalación, configuración o programación conocidos.
• Documentos técnicos disponibles para comprobar compatibilidad.
• Condiciones comerciales, trazabilidad y proceso aplicable ante una incompatibilidad demostrada.

Kelevator atiende abastecimiento B2B de repuestos multimarcas para importadores, distribuidores, contratistas de mantenimiento y compradores OEM. En una consulta técnica, aportar el código, la revisión y las fotos desde el inicio permite evaluar la referencia solicitada con mayor precisión.

Lista de verificación antes de instalar el reemplazo

Complete esta revisión antes de ordenar y repítala antes de energizar el equipo tras la instalación.

• [ ] El código de parte de la pieza instalada fue registrado íntegramente.
• [ ] La revisión de hardware y la versión de firmware fueron verificadas cuando aplican.
• [ ] Se identificó la familia del controlador, no solo la marca del ascensor.
• [ ] La función de la pieza está confirmada mediante plano, etiqueta o diagnóstico técnico.
• [ ] El reemplazo se clasificó claramente como idéntico, sucesor o alternativa.
• [ ] Se compararon conectores, cantidad de pines, orientación y pinout.
• [ ] Se confirmaron tensión, polaridad, tipo de señal y requisitos de alimentación.
• [ ] Se verificaron dimensiones, fijaciones, ventilación y espacio de montaje.
• [ ] Se documentaron jumpers, direcciones, parámetros y requisitos de programación.
• [ ] Se revisaron arneses, fuente, fusibles y conectores para no atribuir una falla externa a la tarjeta.
• [ ] Se cuenta con el procedimiento de instalación y prueba aplicable.
• [ ] La puesta en servicio y las pruebas serán realizadas por personal técnico competente.

La prueba final debe confirmar la función específica del componente y la operación normal del ascensor dentro del alcance intervenido. En una tarjeta de cabina, esto puede incluir comunicación, llamados, señalización y controles asociados. En una pieza de maniobra, las pruebas deben seguir el procedimiento técnico pertinente y no limitarse a comprobar que el ascensor se mueve.

Preguntas frecuentes sobre repuestos ThyssenKrupp y TKE

¿TKE y ThyssenKrupp usan los mismos repuestos?

No necesariamente. TKE es la denominación actual vinculada a la actividad de ascensores antes identificada como ThyssenKrupp Elevator, pero la compatibilidad se determina por la referencia, revisión, función y controlador. El cambio de nombre no convierte componentes de generaciones distintas en equivalentes.

¿Puedo reemplazar una tarjeta por otra con conectores idénticos?

No sin verificar el pinout, la tensión, el protocolo de comunicación, la revisión y la configuración. Conectores iguales pueden transportar señales diferentes.

¿Qué hago si no se lee la etiqueta de la tarjeta?

Busque el código en planos, manuales, historial de mantenimiento y módulos idénticos. Envíe fotos de alta resolución de la placa, conectores y controlador. Una identificación parcial puede orientar la búsqueda, pero no debe tomarse como confirmación de reemplazo.

¿Una nueva revisión siempre reemplaza una revisión anterior?

No siempre. Algunas revisiones son intercambiables; otras requieren firmware, adaptación de cableado, configuración o sustitución de módulos relacionados. Solicite evidencia técnica de la equivalencia.

Para solicitar thyssenkrupp elevator parts con menos incertidumbre, prepare una ficha por componente con código completo, revisión, fotos, familia de controlador y datos de conectores. Con esa base, el comprador puede comparar una referencia exacta, una sucesora o una alternativa técnica antes de comprometer la instalación.
